ABB

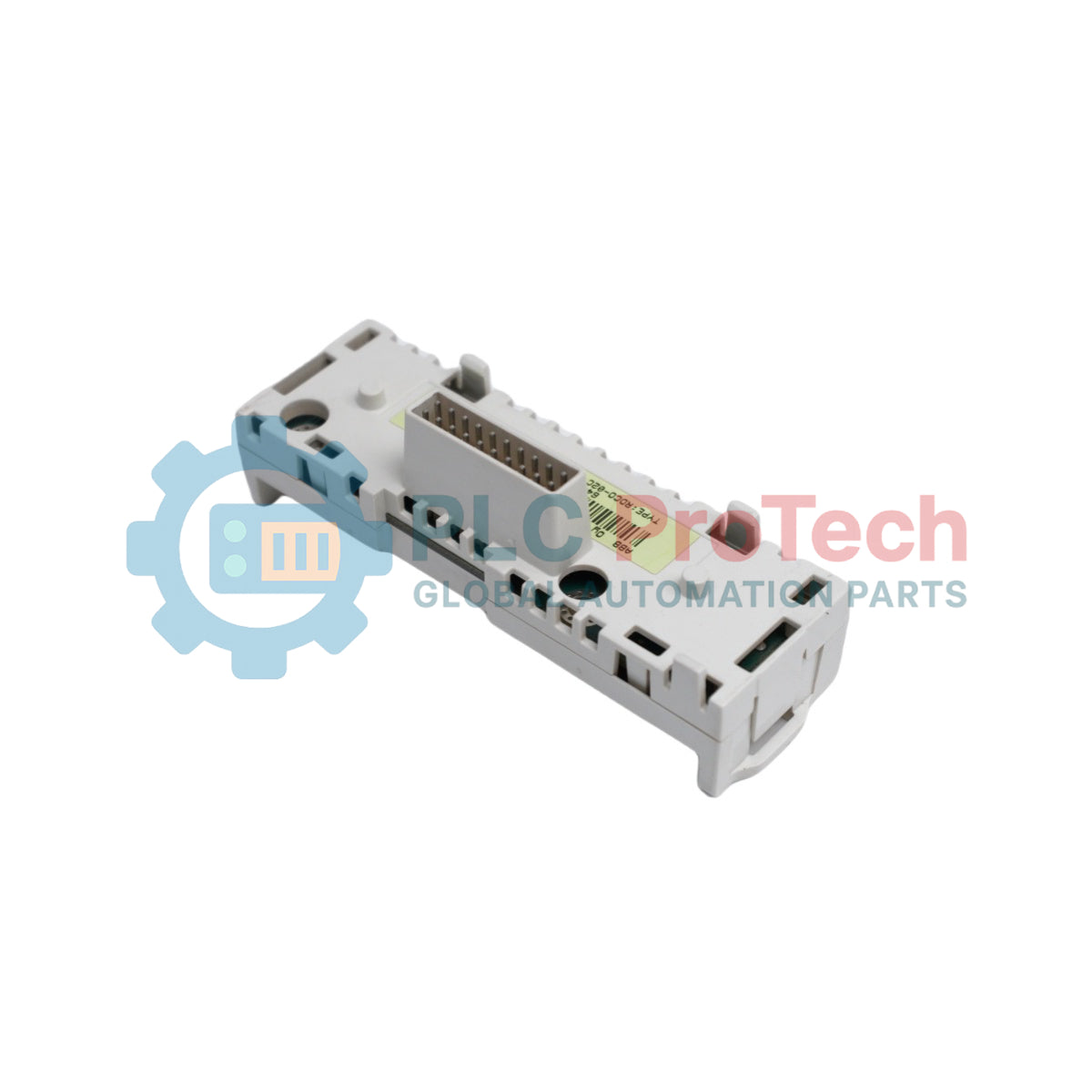

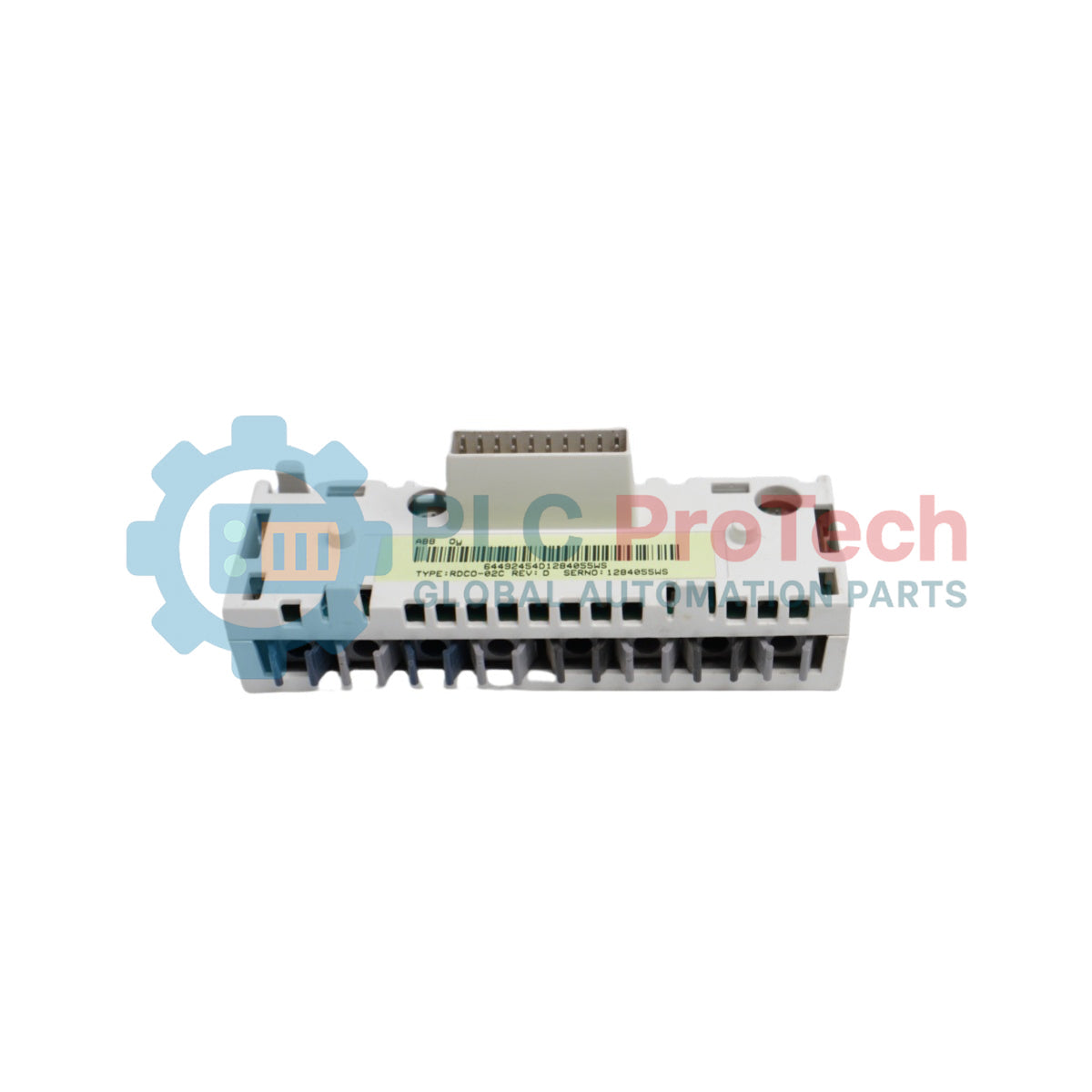

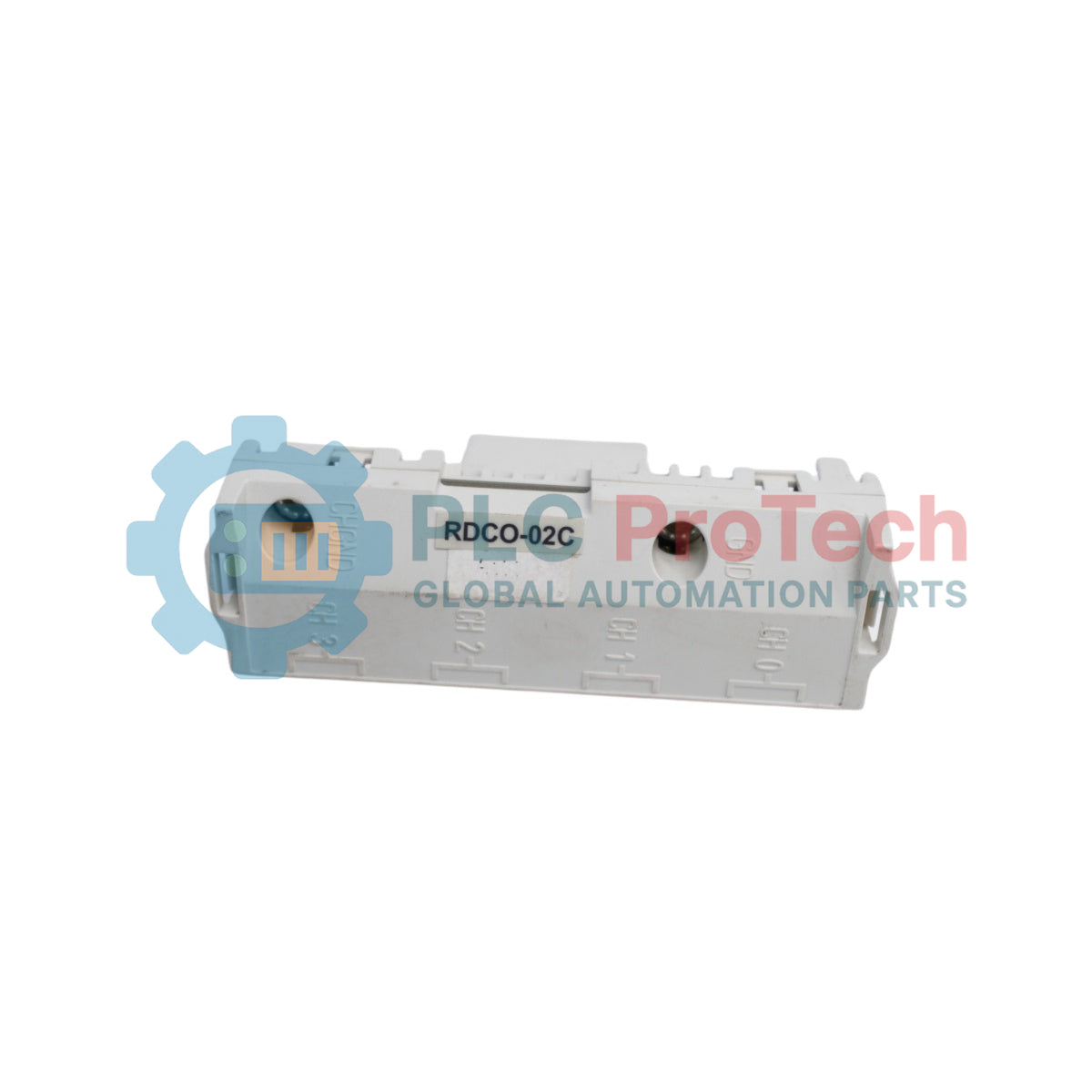

ABB RDCO-02C โมดูลเสริมการสื่อสาร DDCS

SKU RDCO-02C

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: RDCO-02C
Origin สวิตเซอร์แลนด์
Product Type: โมดูลตัวเลือกการสื่อสาร
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.55 kg
Dimensions: 30 มม. x 95 มม. x 34 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

RDCO-02C เป็นโมดูลตัวเลือกการสื่อสารเสริมที่ออกแบบมาเพื่อรองรับการส่งข้อมูลความเร็วสูงและการเชื่อมต่อเครือข่ายฟิลด์บัสภายในการกำหนดค่าชุดขับความเร็วรอบแบบปรับได้ โมดูลนี้ทำหน้าที่เป็นบอร์ดอินเทอร์เฟซอุตสาหกรรมสำหรับสร้างช่องทาง การสื่อสาร DDCS ให้กับบอร์ดควบคุมมอเตอร์และ I/O RMIO หรือชุดควบคุม BCU บอร์ดนี้ทำหน้าที่เป็นบริดจ์สำหรับการเชื่อมต่อด้วยใยแก้วนำแสง โดยมีช่องสัญญาณออปติคัลแยกอิสระ 4 ช่อง (CH0, CH1, CH2 และ CH3) สำหรับเชื่อมต่อระบบควบคุมเหนือกว่า อุปกรณ์ต่อพ่วงภายในเครื่อง ลิงก์ชุดขับแบบมาสเตอร์-ฟอลโลเวอร์ และเครื่องมือวินิจฉัยบน PC บอร์ดวงจรเคลือบสารป้องกันการเสื่อมสภาพจากสภาพแวดล้อม ทำให้ RDCO-02C ให้สัญญาณที่กำหนดเวลาได้แน่นอนและมีภูมิคุ้มกันต่อสัญญาณรบกวนสูง ซึ่งจำเป็นต่อการทำงานอัตโนมัติที่เชื่อถือได้ในภาคอุตสาหกรรมที่มีสภาพการใช้งานหนัก

คุณสมบัติ

อินเทอร์เฟซการสื่อสารด้วยใยแก้วนำแสงครบชุด พร้อมคู่ขั้วต่อเครื่องส่ง/เครื่องรับในตัว 4 คู่
บอร์ดวงจรเคลือบสารป้องกัน (ระบุด้วยอักษรต่อท้าย C) เพื่อเพิ่มการป้องกันในการใช้งานอุตสาหกรรมทั่วไป
เชื่อมต่อทางไฟฟ้าโดยตรงผ่านพินเฮดเดอร์ 20 พินในตัว ซึ่งเชื่อมต่อแหล่งจ่ายไฟและสัญญาณเข้ากับชุดควบคุมชุดขับโดยตรง
รองรับสื่อการเชื่อมต่อที่ยืดหยุ่น ได้แก่ ใยแก้วนำแสงพลาสติก (POF) และสายกายภาพชนิดซิลิกาหุ้มแข็ง (HCS)

การใช้งาน

ลิงก์ประสานงานชุดขับความเร็วรอบแบบปรับได้ชนิดมาสเตอร์-ฟอลโลเวอร์ความเร็วสูง
การเชื่อมต่ออะแดปเตอร์ฟิลด์บัสของระบบควบคุมเหนือกว่าและการเชื่อมโยงการสื่อสารข้อมูล
เครือข่ายสำหรับตรวจสอบพารามิเตอร์ชุดขับและขยายการกำหนดค่า I/O ภายนอก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า
ผู้ผลิต	ABB
ชื่อรุ่น	RDCO-02C
ประเภทผลิตภัณฑ์	โมดูลตัวเลือกการสื่อสาร DDCS
อุปกรณ์ออปติคัลช่อง CH0	5 MBd
อุปกรณ์ออปติคัลช่อง CH1	5 MBd
อุปกรณ์ออปติคัลช่อง CH2	10 MBd
อุปกรณ์ออปติคัลช่อง CH3	10 MBd
ความเร็วการสื่อสารที่รองรับ	1, 2 หรือ 4 Mbit/s
ประเภทขั้วต่อ	พินเฮดเดอร์ 20 พิน / คู่ Versatile Link ของ Agilent Technologies
แรงดันไฟฟ้าที่ใช้งาน	+5 V DC ±10% (จ่ายโดยชุดควบคุมชุดขับ)
การใช้กระแสไฟฟ้า	สูงสุด 200 mA
ระดับการป้องกัน	IP 20
ขนาด (กว้าง x สูง x ลึก)	30 mm x 95 mm x 34 mm

แนวทางการติดตั้ง

กฎความปลอดภัย: ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าขาเข้าจากแหล่งจ่ายหลักทั้งหมดและแรงดันไฟฟ้าอันตรายภายนอกจากวงจรควบคุมถูกแยกออกและล็อกแหล่งจ่ายอย่างสมบูรณ์ก่อนเริ่มดำเนินการกับระบบ หลังจากตัดไฟแล้ว ให้รอ 5 นาทีเสมอเพื่อให้ตัวเก็บประจุของวงจรกลางคายประจุจนหมด
การป้องกันไฟฟ้าสถิต (ESD): ชุดบอร์ดภายในมีวงจรไมโครที่ไวต่อการเสียหายจากไฟฟ้าสถิตอย่างมาก ผู้ปฏิบัติงานต้องสวมสายรัดข้อมือสำหรับต่อลงดินเมื่อจับต้องอุปกรณ์ และหลีกเลี่ยงการสัมผัสลายวงจรโดยไม่จำเป็น
การจัดแนวเชิงกล: ใส่โมดูลเข้าในช่องที่กำหนดซึ่งมีเครื่องหมาย "DDCS" อย่างปลอดภัยจนกระทั่งคลิปพลาสติกล็อกเข้าที่ ขันสกรู M3x8 ที่ให้มาจำนวน 2 ตัวให้แน่น สกรูเหล่านี้ทำหน้าที่เป็นทางต่อลงดินเชิงโครงสร้างและเชื่อมต่อจุดต่อลงดินของโมดูลกับบอร์ด เพื่อให้เป็นไปตามข้อกำหนด EMC ในพื้นที่
การจัดการสายออปติคัล: ห้ามสัมผัสปลายสายใยแก้วนำแสงด้วยมือเปล่า เนื่องจากอินเทอร์เฟซไวต่อสิ่งสกปรกบนพื้นผิว ตรวจสอบให้แน่ใจว่าแรงดึงระยะยาวของสายเคเบิลต่ำกว่า 1 N และรักษารัศมีการดัดโค้งระยะสั้นขั้นต่ำที่ 35 mm

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ช่องสัญญาณใยแก้วนำแสงบนโมดูลนี้มีการจัดสรรให้ทำหน้าที่หลักอะไรบ้าง

โดยทั่วไป ช่องสัญญาณเหล่านี้ใช้สำหรับสร้างลิงก์การสื่อสารกับระบบควบคุมระดับบน (CH0), อินพุต/เอาต์พุตภายในเครื่องหรือตัวเลือกแหล่งจ่ายไฟ (CH1), การตั้งค่ามาสเตอร์-ฟอลโลเวอร์ (CH2) และซอฟต์แวร์กำหนดค่าบนพีซีเฉพาะที่ (CH3)

สกรูยึดสองตัวมีความสำคัญทางกลอย่างไร

สกรูช่วยยึดการ์ดฮาร์ดแวร์ให้แน่นหนาและสร้างเส้นทางต่อลงดินหลัก โดยเชื่อมต่อสัญญาณกราวด์ของโมดูลเข้าด้วยกันเพื่อให้เป็นไปตามข้อกำหนด EMC สำหรับงานอุตสาหกรรม

พิกัดของชิ้นส่วนออปติคัลเป็นตัวกำหนดอัตราการส่งข้อมูลสุดท้ายของเครือข่ายหรือไม่

ไม่ใช่ ข้อมูลจำเพาะของชิ้นส่วนออปติคัล (5 MBd หรือ 10 MBd) สะท้อนถึงเกณฑ์ความไวต่อแสงและการจับคู่ความเข้มแสง ไม่ใช่ความเร็วการสื่อสารจริงของเครือข่าย
