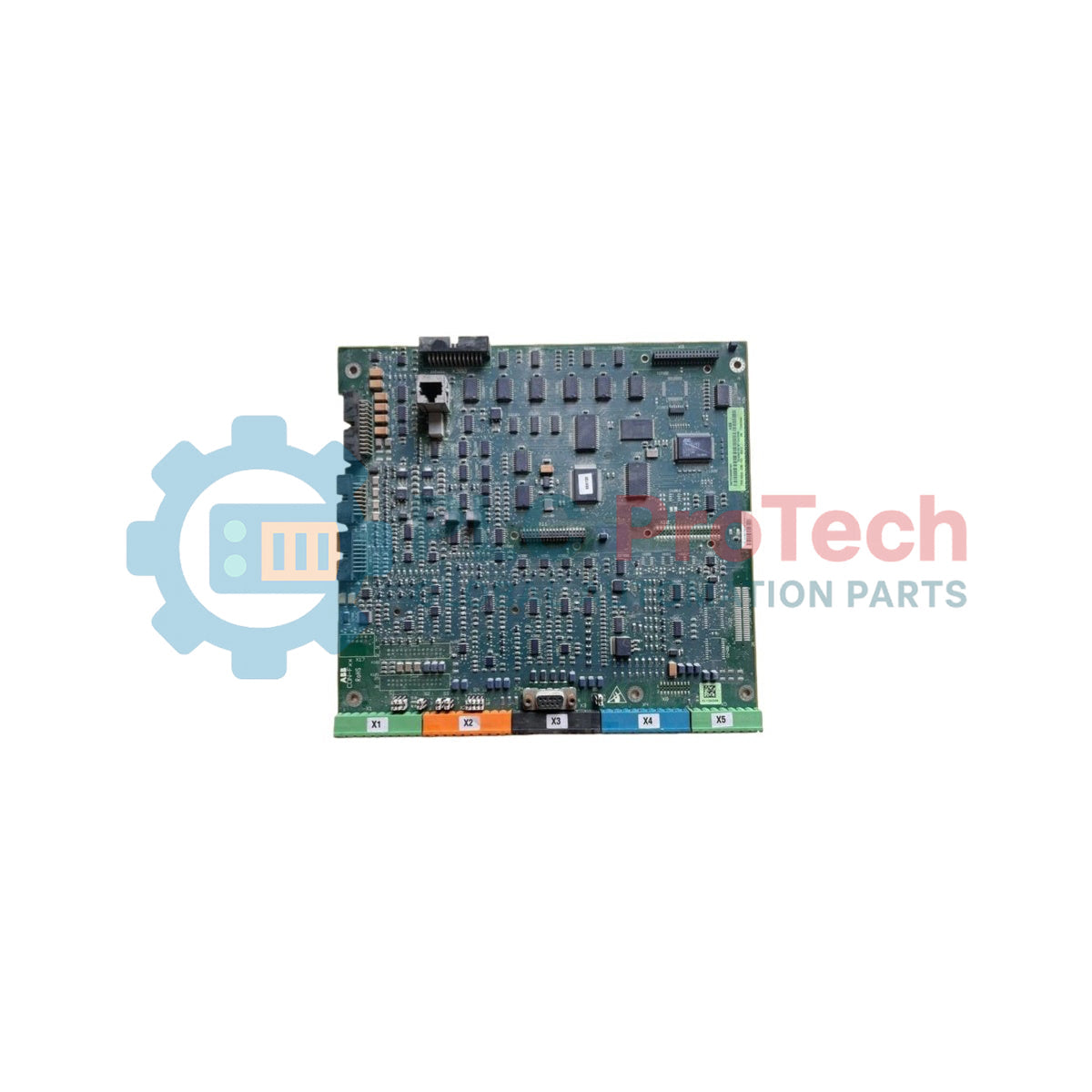

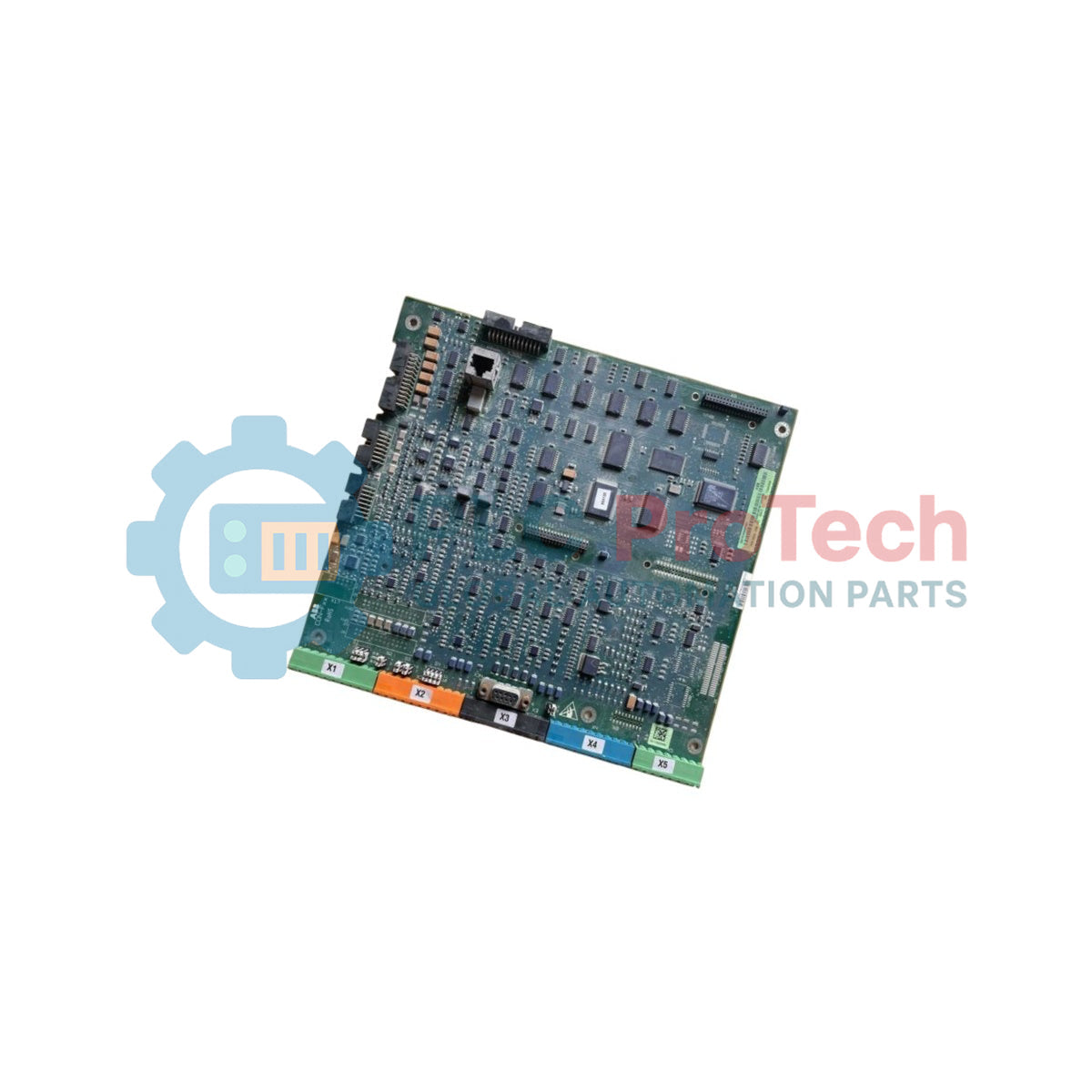

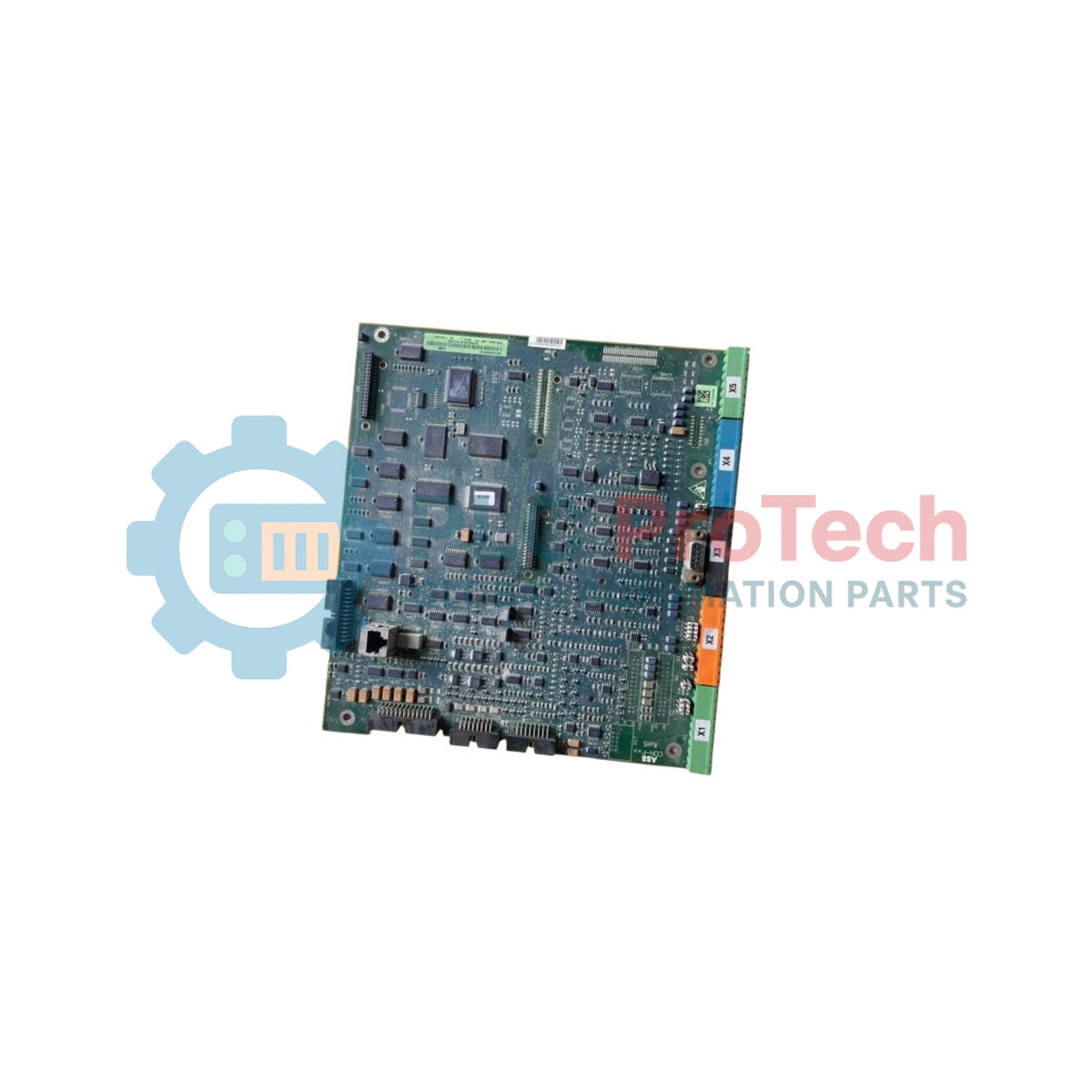

ABB SDCS-CON-F01 3ADT316500R1501 บอร์ดควบคุม DCS550

คำอธิบาย

ABB SDCS-CON-F01 คือสถาปัตยกรรมการประมวลผลหลักด้วยไมโครโปรเซสเซอร์ส่วนกลาง ซึ่งออกแบบมาสำหรับวงจรคำนวณของระบบไดรฟ์ DC ซีรีส์ DCS550 ในฐานะ แผงควบคุมหลัก การ์ดนี้จัดการโปรไฟล์การคำนวณความเร็วและแรงบิด การกำหนดค่าเวกเตอร์การสวิตช์ และอินเทอร์เฟซการซิงโครไนซ์การสื่อสารภาคสนาม

SDCS-CON-F01 ประสานคำสั่งอุปกรณ์ต่อพ่วงแบบรวมผ่านลิงก์อินเทอร์เฟซหลายช่องสัญญาณบนแผงวงจรเฉพาะทาง เพื่อควบคุมองค์ประกอบการปรับสเกลของไดรฟ์ ชุดประกอบโมดูลาร์นี้ ซึ่งระบุด้วยรหัสผลิตภัณฑ์ 3ADT316500R1501 รองรับโครงสร้างพื้นฐานการประมวลผลสัญญาณดิจิทัลและแอนะล็อกแบบซิงโครนัส พร้อมรักษาความถูกต้องของการคำนวณวงจรควบคุมระหว่างการเปลี่ยนแปลงทางความร้อนและกำลังอาร์มาเจอร์ที่ตอบสนองรวดเร็วในเครือข่ายอุตสาหกรรมขนาดกะทัดรัด

คุณสมบัติ

• แกนประมวลผลส่วนกลาง: จัดการวงจรควบคุมแบบเรียลไทม์สำหรับพารามิเตอร์ความเร็ว แรงบิด และกระแสภายในแชสซีของไดรฟ์
• การแมปอุปกรณ์ต่อพ่วงโดยตรง: รวมช่องทางการเชื่อมต่อสำหรับติดตามสัญญาณป้อนกลับจากเอ็นโค้ดเดอร์ อินเทอร์เฟซหม้อแปลงพัลส์ และโมดูลขยายเสริม
• เส้นทางเฟิร์มแวร์มาตรฐาน: ติดตั้งหน่วยความจำตรรกะระบบความหนาแน่นสูง เพื่อให้พารามิเตอร์ควบคุมการทำงานมีความแน่นอนภายใต้โหลดที่เปลี่ยนแปลง
• โครงยึดแบบแข็งแรง: ออกแบบให้ยึดด้วยสลักเกลียวเข้ากับโครงสวิงภายในไดรฟ์ เพื่อให้มีเสถียรภาพทางกลและต้านทานแรงสั่นสะเทือนจากแผงอุตสาหกรรมขนาดใหญ่

การใช้งาน

• ชุดควบคุมหลักสำหรับเปลี่ยนทดแทนภายในยูนิตโมดูลาร์หลายช่วงของคอนเวอร์เตอร์ ABB ซีรีส์ DCS550
• การใช้งานกำลังมอเตอร์ DC แบบปรับความเร็วได้ รวมถึงเครื่องอัดรีดพลาสติก เครื่องดึงลวด และวงจรควบคุมสายพานลำเลียง

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกด้านวิศวกรรมจากการทดสอบจริง

รุ่นทางเลือกและความเข้ากันได้

การ์ด SDCS-CON-F01 ได้รับการออกแบบมาโดยเฉพาะสำหรับชุดขับ DCS550 และไม่สามารถสลับไปใช้กับสถาปัตยกรรม DCS500 รุ่นเก่าหรือ DCS800 ที่มีขนาดใหญ่กว่าได้ เนื่องจากความแตกต่างของการจัดวางมิติและชิปประมวลผล เมื่อทำการสลับอุปกรณ์ ณ หน้างาน ให้บันทึกพารามิเตอร์การใช้งานที่มีอยู่ผ่านซอฟต์แวร์กำหนดค่าชุดขับก่อนถอดชุดที่ชำรุด เนื่องจากบอร์ดทดแทนจำเป็นต้องดาวน์โหลดพารามิเตอร์ทั้งหมดเพื่อกำหนดค่าให้ตรงกับโครงสร้างระบบภาคสนามของคุณอย่างถูกต้อง

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ในช่องติดตั้งระบบไฟฟ้าที่มีอุณหภูมิสูงหรือไม่มีการระบายอากาศ การพาความร้อนที่ไม่เพียงพออาจทำให้เกิดปัญหาการคำนวณภายในชิปประมวลผลอย่างเป็นระบบ ตรวจสอบให้แน่ใจว่าพัดลมระบายความร้อนของตัวเรือนทำงานได้ นอกจากนี้ ตรวจสอบให้แน่ใจว่าสายแพข้อมูลทั้งหมดที่ต่อไปยังโมดูลควบคุมการจุดระเบิดเสียบเข้าที่จนสุด ขั้วต่อที่ยึดไม่แน่นอาจทำให้เฟสการจุดระเบิดไม่สมดุล ก่อให้เกิดข้อผิดพลาดกระแสเกินของอาร์มาเจอร์ทันที หรือค่าการอ่านทาโคมิเตอร์ผิดปกติระหว่างการเริ่มทำงาน

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เดินสายสัญญาณแรงดันต่ำทั้งหมดที่เชื่อมต่อกับขั้วต่อบนบอร์ดให้แยกทางกายภาพจากแนวสายป้อน AC กระแสสูงหรือสายอาร์มาเจอร์ของมอเตอร์ที่ขนานกัน เพื่อป้องกันการเหนี่ยวนำสัญญาณรบกวนแม่เหล็กไฟฟ้า แถบกราวด์บนโครงต้องสัมผัสโลหะเปลือยกับแผงตัวเรือนที่เป็นแชสซีโดยไม่มีสีคั่น เพื่อสร้างระนาบอ้างอิงศักย์ศูนย์อย่างสมบูรณ์และทำให้แนวการคำนวณสัญญาณแอนะล็อกภายในมีเสถียรภาพ
