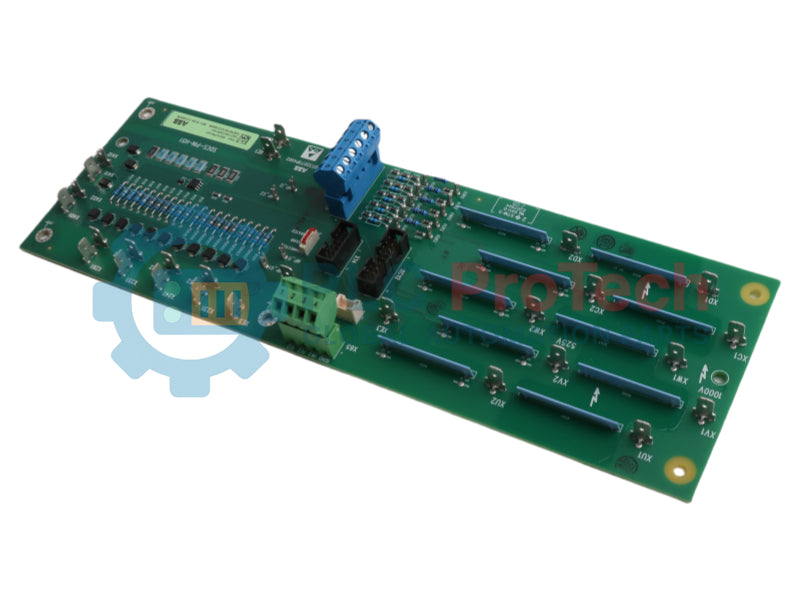

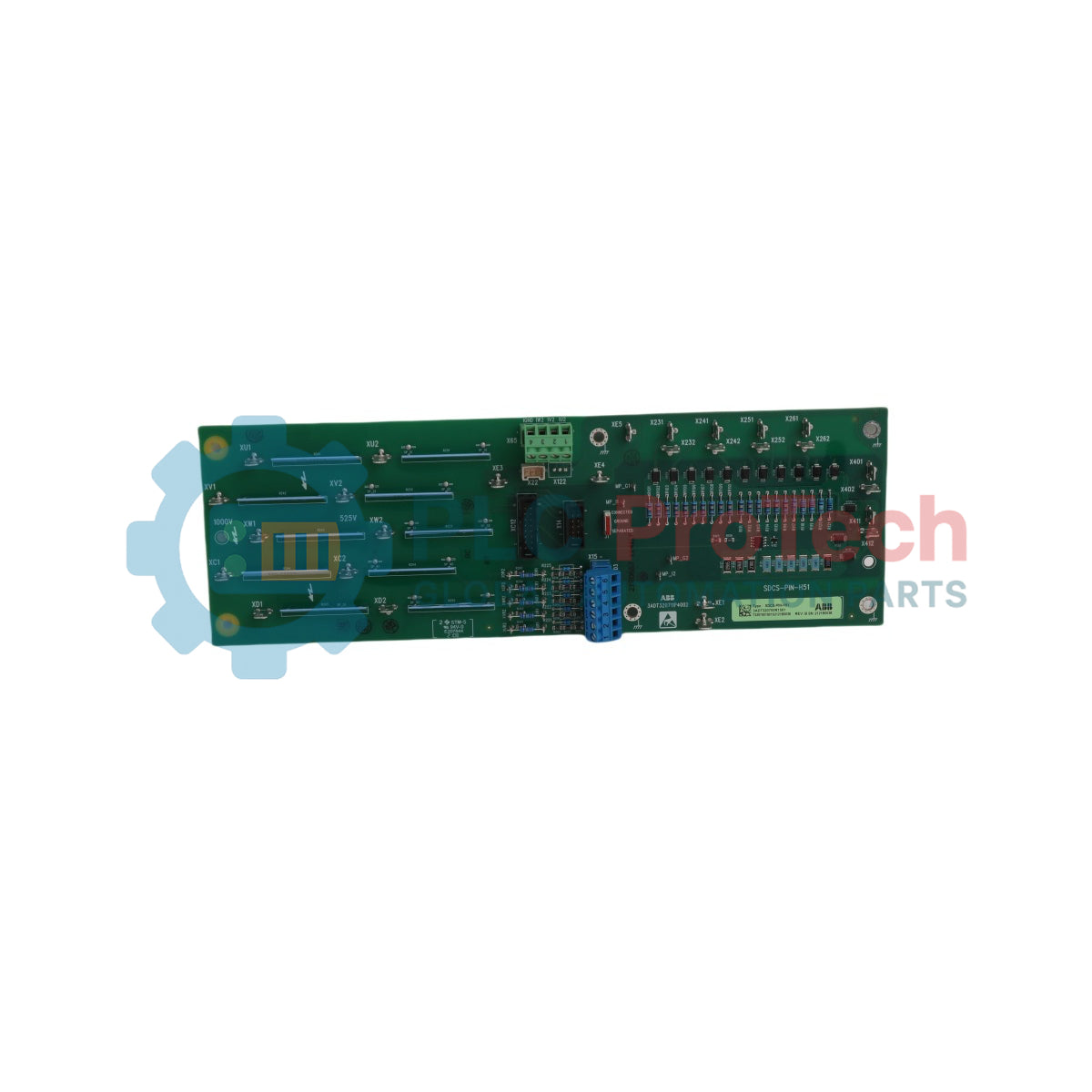

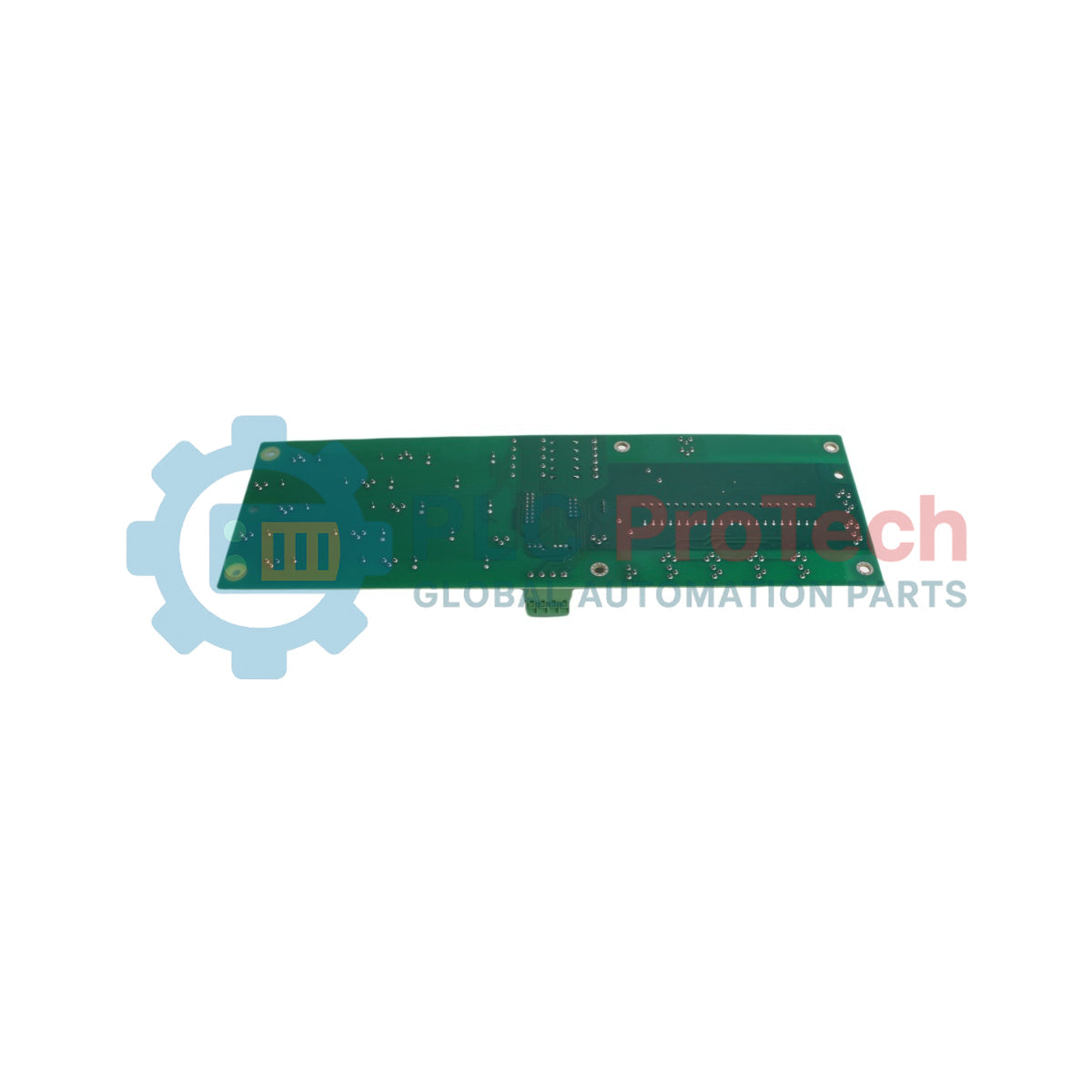

บอร์ดอินเทอร์เฟซพัลส์ DCT880 ABB SDCS-PIN-H51 (3ADT320700R1501)

SKU SDCS-PIN-H51 3ADT320700R1501

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SDCS-PIN-H51 3ADT320700R1501
Country of origin:สวิตเซอร์แลนด์
Product Type: แผงจ่ายไฟ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1150g
Dimensions: 290 มม. x 215 มม. x 60 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ABB SDCS-PIN-H51 เป็นโมดูลฮาร์ดแวร์เสริมภายในที่ออกแบบมาสำหรับชุดไทริสเตอร์กำลังสูงและตัวควบคุมกำลังของระบบ โดยทำหน้าที่หลักเป็น บอร์ดอินเทอร์เฟซพัลส์ แบบรวม การ์ดนี้สร้างจุดเชื่อมต่อทางกายภาพและทางไฟฟ้าที่สำคัญระหว่างอิเล็กทรอนิกส์ประมวลผลแรงดันต่ำกับโครงสร้างไทริสเตอร์หลัก

สถาปัตยกรรมแผงวงจรทางเทคนิคนี้ควบคุมการตั้งค่าการจุดทริกเกอร์ที่สำคัญภายใต้เกณฑ์การติดตามอินพุต AC มาตรฐานที่ 380-480V พร้อมรักษาช่วงแรงดันชาร์จต่อเนื่องตั้งแต่ 12V ถึง 600V DC การ์ดนี้ทำงานภายใต้ค่าความคลาดเคลื่อนของการกระจายกระแสตั้งแต่ 10A ถึง 100A และใช้เส้นทางแยกสัญญาณเฉพาะเพื่อป้องกันสัญญาณรบกวนจากการสวิตช์ รอยบากของสาย และสนามแรงดันบิดเบือนที่รบกวนตรรกะการทำงาน เพื่อให้ทนทานต่อการทำงานอย่างเต็มที่ในสภาพแวดล้อมโรงงานที่กัดกร่อนและมีภาระสูง โมดูลนี้จึงผลิตด้วย สารเคลือบคอนฟอร์มัลที่ใช้จากโรงงาน ซึ่งป้องกันการไหลตามแนวความชื้นในบรรยากาศ การเคลื่อนย้ายทางไฟฟ้าเคมี และเส้นทางลัดวงจรจากฝุ่นละเอียด

คุณสมบัติ

ช่วงการชาร์จไฟ DC กว้าง: ควบคุมพัลส์ที่มีความเที่ยงตรงสูงได้ตลอดช่วงแรงดันที่ยืดหยุ่นตั้งแต่ 12V ถึง 600V DC
การป้องกันด้วยสารเคลือบคอนฟอร์มัล: โครงสร้างแผงวงจรพิมพ์ที่ผ่านการเคลือบจากโรงงานช่วยปกป้องลายวงจรภายในที่ละเอียดอ่อนจากความเค้นทางความร้อนและการปนเปื้อนของฝุ่นละออง
เมทริกซ์ความทนทานต่อกระแสสูง: ผ่านการตรวจสอบประสิทธิภาพที่เสถียรในงานระบบอัตโนมัติที่มีกระแสสูงตั้งแต่ 10A ถึง 100A

การใช้งาน

งานกระตุ้นพัลส์และการกระจายระบบภายในระบบควบคุมกำลัง ABB DCT880 T6
ชุดทำความร้อนอุตสาหกรรมกำลังสูง เตาอบพ่นสีรถยนต์ และชุดเตาหลอมความแม่นยำสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
ชื่อรุ่น	SDCS-PIN-H51
รหัสผลิตภัณฑ์ / หมายเลขสั่งซื้อ	3ADT320700R1501
การจัดประเภทอุปกรณ์	บอร์ดอินเทอร์เฟซพัลส์ / ชุดจ่ายไฟ
แรงดันไฟฟ้าอินพุตพิกัด	380-480V AC
ช่วงแรงดันไฟฟ้าชาร์จ DC	12V ถึง 600V DC
ช่วงกระแสไฟฟ้าที่ใช้งาน	10A ถึง 100A
ช่วงอุณหภูมิการทำงาน	-10 ถึง +60 องศาเซลเซียส
ช่วงอุณหภูมิการจัดเก็บ	-20 ถึง +70 องศาเซลเซียส
การเคลือบพื้นผิวแผงวงจร	เคลือบแบบคอนฟอร์มัล
สถานะประเภทชิ้นส่วน	เดิม / ใหม่
น้ำหนักจัดส่ง (คำนวณ)	1.15 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	290 มม. x 215 มม. x 60 มม.

รุ่นทางเลือกและความเข้ากันได้

SDCS-PIN-H51 เป็นโซลูชันฮาร์ดแวร์ที่ใช้กับการปรับปรุงการออกแบบ DCT880 T6 บางรุ่นโดยเฉพาะ (เช่น รุ่นที่มีรูปแบบรหัสต่อท้ายประเภท -X0) โมดูลนี้ทำงานแตกต่างจากสถาปัตยกรรมฮาร์ดแวร์พัลส์รุ่นเก่า เช่น ชุด SDCS-PIN-H11 รุ่นเก่าที่พบในยูนิตซีรีส์เดิม เมื่อเปลี่ยนการกำหนดค่าหรือเปลี่ยนโมดูล ต้องตั้งค่าฟิลด์ในพารามิเตอร์ 99.07 (โหมดบริการ) เป็นการกำหนดค่า "Set Type code" เพื่อเลือกรหัสติดตามยูนิตที่ถูกต้องในพารามิเตอร์ 95.16 ซึ่งช่วยให้เฟิร์มแวร์ของระบบรู้จักคุณลักษณะของแผงวงจรปัจจุบัน

แนวทางการติดตั้ง

คำเตือนสำคัญ: แรงดันไฟฟ้าสูงตกค้าง

แยกสายไฟสามเฟสหลักและแหล่งจ่ายไฟเสริมทั้งหมดที่ป้อนเข้าตู้โครงสร้างออกจากกันก่อนดำเนินการซ่อมบำรุง ตัวควบคุมกำลังสูงจะกักเก็บพลังงานอันตรายไว้ในชุดตัวเก็บประจุขนาดใหญ่ ปล่อยทิ้งไว้อย่างน้อย 15 นาทีเพื่อให้ประจุภายในสลายตัวหมด และตรวจสอบสถานะพลังงานเป็นศูนย์ด้วยมัลติมิเตอร์ที่จุดขั้วต่อทั้งหมดก่อนสอดมือเข้าไปในถาดติดตั้ง

1

ปฏิบัติตามมาตรการต่อลงดินเพื่อป้องกันไฟฟ้าสถิตอย่างต่อเนื่อง ช่างเทคนิคปฏิบัติงานต้องสวมสายรัดข้อมือ ESD ที่ใช้งานได้และเชื่อมต่อกับกราวด์ดินของโครงสร้างตลอดเวลา เพื่อป้องกันชิ้นส่วนจากความเสียหายของวงจรขนาดเล็กเนื่องจากไฟฟ้าสถิต

2

จัดทำเอกสาร ทำดัชนี และถอดสายแพแบบหลายพินกับขั้วต่อเซนส์แรงดันสูงออกจากอินเทอร์เฟซของโมดูลอย่างชัดเจน เพื่อให้สามารถเชื่อมต่อกลับตามเส้นทางเดิมได้อย่างถูกต้อง

3

ถอดสกรูประกอบเชิงกลที่ยึดแผงวงจรกับแผ่นฐานย่อย ยกแผงวงจรออก วางแผงวงจรใหม่เข้าที่ แล้วขันสกรูกราวด์โครงสร้างทั้งหมดให้แน่นสนิทก่อนเชื่อมต่อสายสัญญาณกลับเข้าไป

FAQ

บอร์ด SDCS-PIN-H51 มีบทบาทการทำงานหลักอะไร

การ์ดนี้ทำหน้าที่เป็นอินเทอร์เฟซพัลส์หลักและชั้นไดรเวอร์ติดตามเกต โดยกระจายสัญญาณจุดระเบิดจากตัวควบคุมส่วนกลางไปยังบล็อกกำลังไทริสเตอร์หลัก

ต้องกำหนดค่าพารามิเตอร์ใดในเฟิร์มแวร์เมื่อเปลี่ยนบอร์ดประเภทนี้

ต้องอัปเดตรหัสประเภทเครื่อง โดยตั้งค่าพารามิเตอร์ 99.07 (โหมดบริการ) เป็น Set Type code แล้วเลือกการระบุประเภทที่ถูกต้องภายในพารามิเตอร์ 95.16

ขอบเขตทางไฟฟ้าหลักที่โมดูลอินเทอร์เฟซนี้จัดการมีอะไรบ้าง

บอร์ดทำงานกับแรงดันไฟฟ้า AC ขาเข้า 380-480V รองรับช่วงแรงดันการชาร์จ DC ตั้งแต่ 12V ถึง 600V DC และรองรับช่วงกระแสตั้งแต่ 10A ถึง 100A

การกำหนดค่าการเคลือบเพื่อสภาพแวดล้อมส่งผลต่อความน่าเชื่อถือเชิงโครงสร้างของการ์ดอย่างไร

การเคลือบแบบคอนฟอร์มัลจะเพิ่มชั้นป้องกันทางกายภาพ ซึ่งช่วยป้องกันกระแสรั่วเฉพาะจุด การซึมผ่านของความชื้น และการกัดกร่อนจากบรรยากาศไม่ให้ทำความเสียหายต่อส่วนประกอบ
