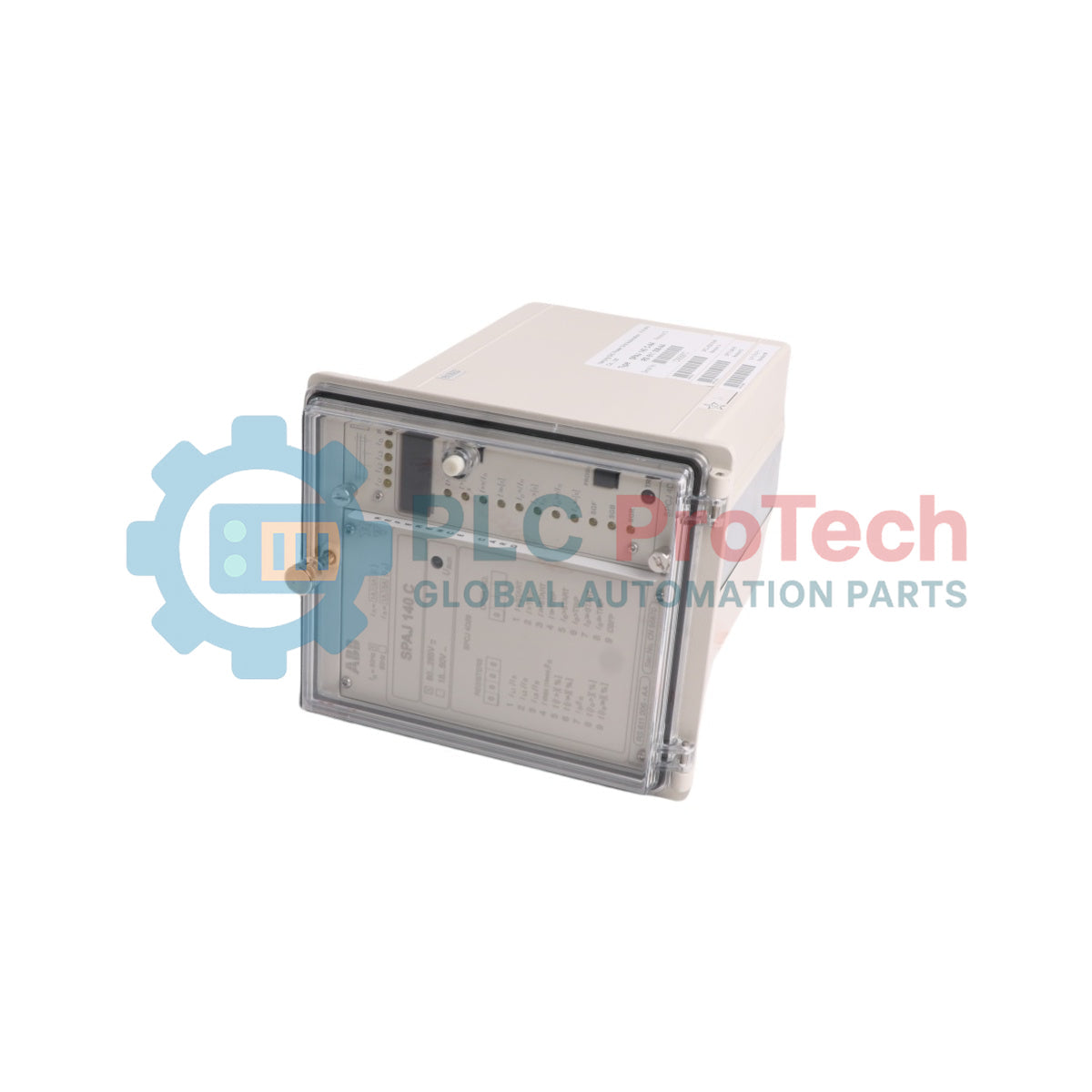

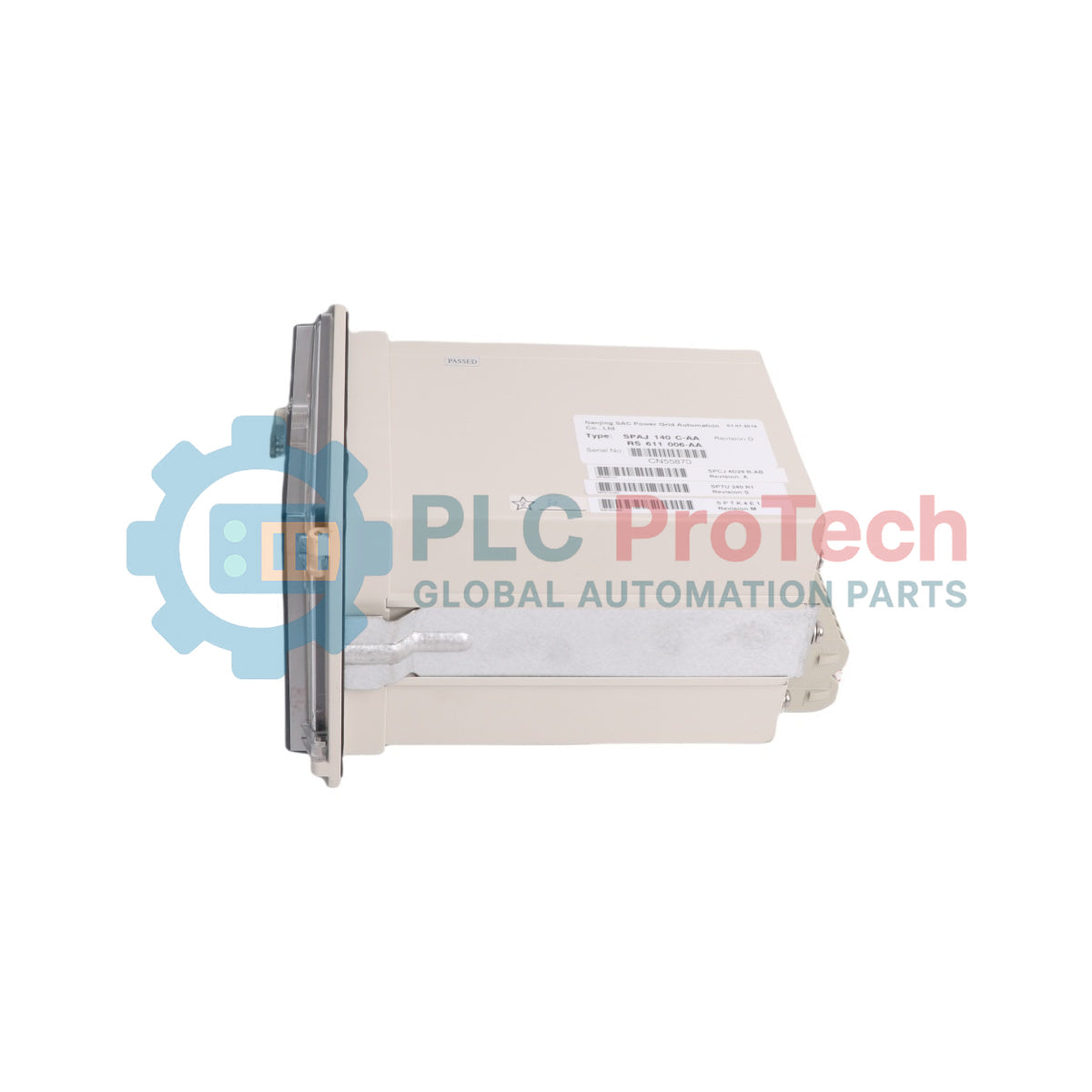

อุปกรณ์ ABB SPAJ-140-C (SPAJ140C) ซึ่งประมวลผลกระแสสายทุติยภูมิเพื่อปกป้องอุปกรณ์จำหน่ายไฟฟ้า ทำงานเป็นรีเลย์ป้องกันที่ใช้ไมโครโปรเซสเซอร์ ออกแบบมาสำหรับตรวจจับการลัดวงจรและความผิดพร่องลงดินแบบเลือกจุดได้ อุปกรณ์ป้องกันทุติยภูมินี้ตรวจติดตามภาวะกระแสเกินสามเฟสควบคู่กับวงจรความผิดพร่องลงดินคงเหลือแบบไม่กำหนดทิศทาง เพื่อปกป้องสายป้อนแบบเรเดียล มอเตอร์อุตสาหกรรม และหม้อแปลงไฟฟ้าจากความเสียหายทางความร้อนและความไม่สมดุลของเฟส โดยทำงานเป็นอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ (IED) แบบอิสระหรือเชื่อมต่อเครือข่ายภายในชุดสวิตช์เกียร์ของสถานีไฟฟ้า SPAJ 140 C (SPAJ140C) จะส่งต่อบันทึกเหตุการณ์และข้อมูลการวินิจฉัยผ่านลิงก์อนุกรมแบบอะซิงโครนัส ช่วยลดระยะเวลาหยุดทำงานของโครงข่ายไฟฟ้าด้วยการแยกจุดขัดข้องอย่างรวดเร็ว
| หมวดหมู่พารามิเตอร์ทางเทคนิค | ค่าข้อกำหนดทางวิศวกรรม |
|---|---|
| ผู้ผลิต | ABB |
| ชื่อรุ่น | SPAJ 140 C (SPAJ140C) |
| รหัสผลิตภัณฑ์พื้นฐาน | 1MRS 750629-EN |
| รวมซับโมดูลหลัก | SPCJ 4D29 (โมดูลกระแสเกินและกระแสไฟฟ้าขัดข้องลงดิน) |
| อินพุตกระแสเฟสพิกัด (In) | กำหนดค่า 1 A หรือ 5 A ได้ด้วยขั้วต่อฮาร์ดแวร์ |
| อินพุตกระแสเป็นกลางพิกัด (In) | กำหนดค่า 1 A หรือ 5 A ได้ด้วยขั้วต่อฮาร์ดแวร์ |
| ความถี่พิกัด (fn) | เลือก 50 Hz หรือ 60 Hz ได้ผ่านการกำหนดค่าการตั้งค่า |
| ความสามารถในการทนกระแสความร้อน (ต่อเนื่อง) | 4 A ที่อินพุต 1 A, 20 A ที่อินพุต 5 A |
| ความสามารถในการทนกระแสความร้อน (เป็นเวลา 1 วินาที) | 100 A ที่อินพุต 1 A, 500 A ที่อินพุต 5 A |
| ความทนทานต่อกระแสไดนามิก (ค่าครึ่งคลื่น) | 250 A ที่อินพุต 1 A, 1250 A ที่อินพุต 5 A |
| ภาระ / อิมพีแดนซ์อินพุต | <100 mOhm (วงจร 1 A), <20 mOhm (วงจร 5 A) |
| ตัวเลือกแหล่งจ่ายแรงดันเสริม 1 (Uaux) | 80...265 V AC หรือ DC |
| ตัวเลือกแหล่งจ่ายแรงดันเสริม 2 (Uaux) | 18...80 V DC |
| การใช้พลังงาน (ขณะไม่มีโหลด / ขณะทำงาน) | ~4 W / ~7 W |
| ช่วงการตั้งค่าระดับต่ำของกระแสเกินเฟส (I>) | 0.5...2.5 x In (เวลาคงที่หรือ IDMT) |
| ช่วงการตั้งค่าระดับสูงของกระแสเกินเฟส (I>>) | 0.5...40.0 x In หรืออนันต์ (เวลาคงที่) |
| ช่วงการตั้งค่าระดับต่ำของกระแสไฟฟ้าขัดข้องลงดิน (Io>) | 0.1...0.8 x In (เวลาคงที่หรือ IDMT) |
| ช่วงการตั้งค่าระดับสูงของกระแสไฟฟ้าขัดข้องลงดิน (Io>>) | 0.1...10.0 x In หรืออนันต์ (เวลาคงที่) |
| ลิงก์การสื่อสารอินเทอร์เฟซอนุกรม | วงแหวนพลาสติกหรือไฟเบอร์ออปติกแบบแก้วที่แผงด้านหลัง ซึ่งใช้โปรโตคอลบัส SPA |
| แรงดันทดสอบฉนวนไดอิเล็กทริก | 2.0 kV, 50 Hz, 1 นาที (IEC 60255-5) |
| เกณฑ์การทดสอบแรงดันกระโชก | 5 kV, พัลส์ 1.2/50 us, 0.5 จูล (IEC 60255-5) |
| ขีดจำกัดอุณหภูมิแวดล้อมขณะทำงาน | -10...+55 องศาเซลเซียส |
| ระดับการซีลของตัวเรือน | รูปแบบติดตั้งแบบฝังแผง ระดับ IP54 |
| มวลสุทธิของผลิตภัณฑ์ | ~3.5 กก. |
| ขนาดแผงกรอบด้านหน้า | 142 มม. x 162 มม. |
| ความลึกส่วนที่ยื่นเข้าไปในตัวเรือน | 250 มม. |

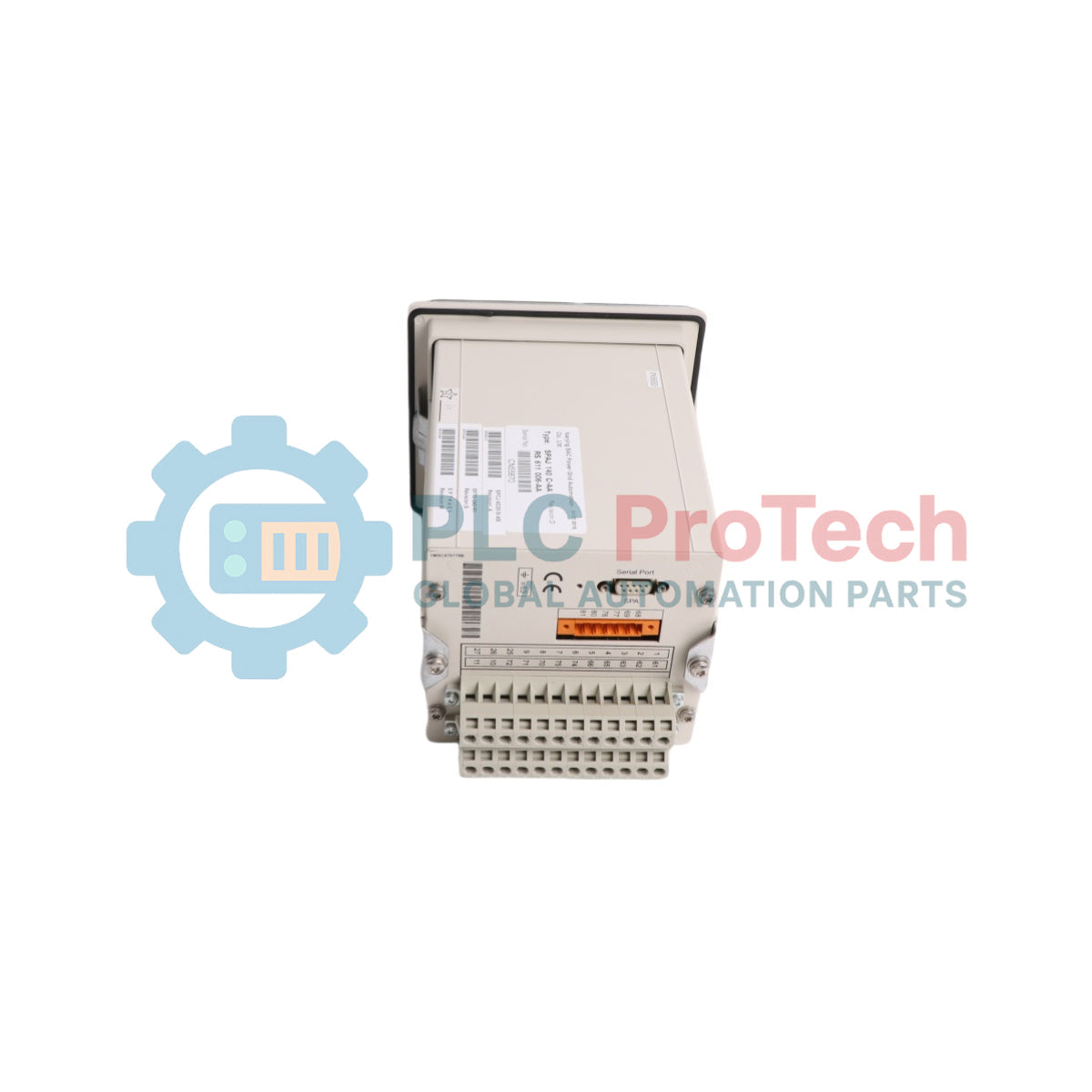

| ดัชนีการจัดสรรขั้วต่อ | ฟังก์ชันสายวงจร / การแมปสัญญาณ |
|---|---|
| 1 - 2 | อินพุตกระแสเฟส L1 (การแมปการกำหนดค่า 5 A) |
| 1 - 3 | อินพุตกระแสเฟส L1 (การแมปการกำหนดค่า 1 A) |
| 4 - 5 | อินพุตกระแสเฟส L2 (การแมปการกำหนดค่า 5 A) |
| 4 - 6 | อินพุตกระแสเฟส L2 (การแมปการกำหนดค่า 1 A) |
| 7 - 8 | อินพุตกระแสเฟส L3 (การแมปการกำหนดค่า 5 A) |
| 7 - 9 | อินพุตกระแสเฟส L3 (การแมปการกำหนดค่า 1 A) |
| 25 - 26 | อินพุตกระแสไฟฟ้าขัดข้องลงดินคงเหลือ Io (การกำหนดค่าอินพุต 5 A) |
| 25 - 27 | อินพุตกระแสไฟฟ้าขัดข้องลงดินคงเหลือ Io (การกำหนดค่าอินพุต 1 A) |
| 10 - 11 | อินเทอร์เฟซควบคุมไบนารีภายนอก (ช่องอินพุตแบบแยกด้วยออปติคัล) |
| 61 - 62 | หน้าสัมผัสอินพุตแหล่งจ่ายไฟระบบเสริม (Uaux) |
| 65 - 66 | วงจรหน้าสัมผัสเอาต์พุตตรวจสอบความขัดข้องของรีเลย์ภายใน (IRF) |
| 68 - 69 | เมทริกซ์รีเลย์เอาต์พุตทริปหลักกำลังสูงของเซอร์กิตเบรกเกอร์หลัก |
| 70 - 71 - 72 | ชุดหน้าสัมผัสเอาต์พุตสัญญาณ (กำหนดค่าได้สำหรับสัญญาณเตือนเริ่มต้น / ทริป) |
| 74 - 75 | เมทริกซ์รีเลย์เอาต์พุตหน้าสัมผัสทริปรอง |
ชุดป้องกัน SPAJ 140 C ประกอบด้วยการ์ดแปลงภายใน SPCJ 4D29 แบบถอดได้ สามารถติดตั้งในช่องมาตรฐานขนาด dim100
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: SPAJ140C
Country of origin:ฟินแลนด์
Product Type: รีเลย์ป้องกันกระแสเกิน
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 3500g
Dimensions: 142 มม. x 162 มม. x 250 มม.
Shipping port: Xiamen
Warranty: 12 months
อุปกรณ์ ABB SPAJ-140-C (SPAJ140C) ซึ่งประมวลผลกระแสสายทุติยภูมิเพื่อปกป้องอุปกรณ์จำหน่ายไฟฟ้า ทำงานเป็นรีเลย์ป้องกันที่ใช้ไมโครโปรเซสเซอร์ ออกแบบมาสำหรับตรวจจับการลัดวงจรและความผิดพร่องลงดินแบบเลือกจุดได้ อุปกรณ์ป้องกันทุติยภูมินี้ตรวจติดตามภาวะกระแสเกินสามเฟสควบคู่กับวงจรความผิดพร่องลงดินคงเหลือแบบไม่กำหนดทิศทาง เพื่อปกป้องสายป้อนแบบเรเดียล มอเตอร์อุตสาหกรรม และหม้อแปลงไฟฟ้าจากความเสียหายทางความร้อนและความไม่สมดุลของเฟส โดยทำงานเป็นอุปกรณ์อิเล็กทรอนิกส์อัจฉริยะ (IED) แบบอิสระหรือเชื่อมต่อเครือข่ายภายในชุดสวิตช์เกียร์ของสถานีไฟฟ้า SPAJ 140 C (SPAJ140C) จะส่งต่อบันทึกเหตุการณ์และข้อมูลการวินิจฉัยผ่านลิงก์อนุกรมแบบอะซิงโครนัส ช่วยลดระยะเวลาหยุดทำงานของโครงข่ายไฟฟ้าด้วยการแยกจุดขัดข้องอย่างรวดเร็ว
| หมวดหมู่พารามิเตอร์ทางเทคนิค | ค่าข้อกำหนดทางวิศวกรรม |
|---|---|
| ผู้ผลิต | ABB |
| ชื่อรุ่น | SPAJ 140 C (SPAJ140C) |
| รหัสผลิตภัณฑ์พื้นฐาน | 1MRS 750629-EN |
| รวมซับโมดูลหลัก | SPCJ 4D29 (โมดูลกระแสเกินและกระแสไฟฟ้าขัดข้องลงดิน) |
| อินพุตกระแสเฟสพิกัด (In) | กำหนดค่า 1 A หรือ 5 A ได้ด้วยขั้วต่อฮาร์ดแวร์ |
| อินพุตกระแสเป็นกลางพิกัด (In) | กำหนดค่า 1 A หรือ 5 A ได้ด้วยขั้วต่อฮาร์ดแวร์ |
| ความถี่พิกัด (fn) | เลือก 50 Hz หรือ 60 Hz ได้ผ่านการกำหนดค่าการตั้งค่า |
| ความสามารถในการทนกระแสความร้อน (ต่อเนื่อง) | 4 A ที่อินพุต 1 A, 20 A ที่อินพุต 5 A |
| ความสามารถในการทนกระแสความร้อน (เป็นเวลา 1 วินาที) | 100 A ที่อินพุต 1 A, 500 A ที่อินพุต 5 A |
| ความทนทานต่อกระแสไดนามิก (ค่าครึ่งคลื่น) | 250 A ที่อินพุต 1 A, 1250 A ที่อินพุต 5 A |
| ภาระ / อิมพีแดนซ์อินพุต | <100 mOhm (วงจร 1 A), <20 mOhm (วงจร 5 A) |
| ตัวเลือกแหล่งจ่ายแรงดันเสริม 1 (Uaux) | 80...265 V AC หรือ DC |
| ตัวเลือกแหล่งจ่ายแรงดันเสริม 2 (Uaux) | 18...80 V DC |
| การใช้พลังงาน (ขณะไม่มีโหลด / ขณะทำงาน) | ~4 W / ~7 W |
| ช่วงการตั้งค่าระดับต่ำของกระแสเกินเฟส (I>) | 0.5...2.5 x In (เวลาคงที่หรือ IDMT) |
| ช่วงการตั้งค่าระดับสูงของกระแสเกินเฟส (I>>) | 0.5...40.0 x In หรืออนันต์ (เวลาคงที่) |
| ช่วงการตั้งค่าระดับต่ำของกระแสไฟฟ้าขัดข้องลงดิน (Io>) | 0.1...0.8 x In (เวลาคงที่หรือ IDMT) |
| ช่วงการตั้งค่าระดับสูงของกระแสไฟฟ้าขัดข้องลงดิน (Io>>) | 0.1...10.0 x In หรืออนันต์ (เวลาคงที่) |
| ลิงก์การสื่อสารอินเทอร์เฟซอนุกรม | วงแหวนพลาสติกหรือไฟเบอร์ออปติกแบบแก้วที่แผงด้านหลัง ซึ่งใช้โปรโตคอลบัส SPA |
| แรงดันทดสอบฉนวนไดอิเล็กทริก | 2.0 kV, 50 Hz, 1 นาที (IEC 60255-5) |
| เกณฑ์การทดสอบแรงดันกระโชก | 5 kV, พัลส์ 1.2/50 us, 0.5 จูล (IEC 60255-5) |
| ขีดจำกัดอุณหภูมิแวดล้อมขณะทำงาน | -10...+55 องศาเซลเซียส |
| ระดับการซีลของตัวเรือน | รูปแบบติดตั้งแบบฝังแผง ระดับ IP54 |
| มวลสุทธิของผลิตภัณฑ์ | ~3.5 กก. |
| ขนาดแผงกรอบด้านหน้า | 142 มม. x 162 มม. |
| ความลึกส่วนที่ยื่นเข้าไปในตัวเรือน | 250 มม. |
| ดัชนีการจัดสรรขั้วต่อ | ฟังก์ชันสายวงจร / การแมปสัญญาณ |
|---|---|
| 1 - 2 | อินพุตกระแสเฟส L1 (การแมปการกำหนดค่า 5 A) |
| 1 - 3 | อินพุตกระแสเฟส L1 (การแมปการกำหนดค่า 1 A) |
| 4 - 5 | อินพุตกระแสเฟส L2 (การแมปการกำหนดค่า 5 A) |
| 4 - 6 | อินพุตกระแสเฟส L2 (การแมปการกำหนดค่า 1 A) |
| 7 - 8 | อินพุตกระแสเฟส L3 (การแมปการกำหนดค่า 5 A) |
| 7 - 9 | อินพุตกระแสเฟส L3 (การแมปการกำหนดค่า 1 A) |
| 25 - 26 | อินพุตกระแสไฟฟ้าขัดข้องลงดินคงเหลือ Io (การกำหนดค่าอินพุต 5 A) |
| 25 - 27 | อินพุตกระแสไฟฟ้าขัดข้องลงดินคงเหลือ Io (การกำหนดค่าอินพุต 1 A) |
| 10 - 11 | อินเทอร์เฟซควบคุมไบนารีภายนอก (ช่องอินพุตแบบแยกด้วยออปติคัล) |
| 61 - 62 | หน้าสัมผัสอินพุตแหล่งจ่ายไฟระบบเสริม (Uaux) |
| 65 - 66 | วงจรหน้าสัมผัสเอาต์พุตตรวจสอบความขัดข้องของรีเลย์ภายใน (IRF) |
| 68 - 69 | เมทริกซ์รีเลย์เอาต์พุตทริปหลักกำลังสูงของเซอร์กิตเบรกเกอร์หลัก |
| 70 - 71 - 72 | ชุดหน้าสัมผัสเอาต์พุตสัญญาณ (กำหนดค่าได้สำหรับสัญญาณเตือนเริ่มต้น / ทริป) |
| 74 - 75 | เมทริกซ์รีเลย์เอาต์พุตหน้าสัมผัสทริปรอง |
ชุดป้องกัน SPAJ 140 C ประกอบด้วยการ์ดแปลงภายใน SPCJ 4D29 แบบถอดได้ สามารถติดตั้งในช่องมาตรฐานขนาด dim100
