ABB SPBRC300 โมดูลคอนโทรลเลอร์ DCS Symphony Plus

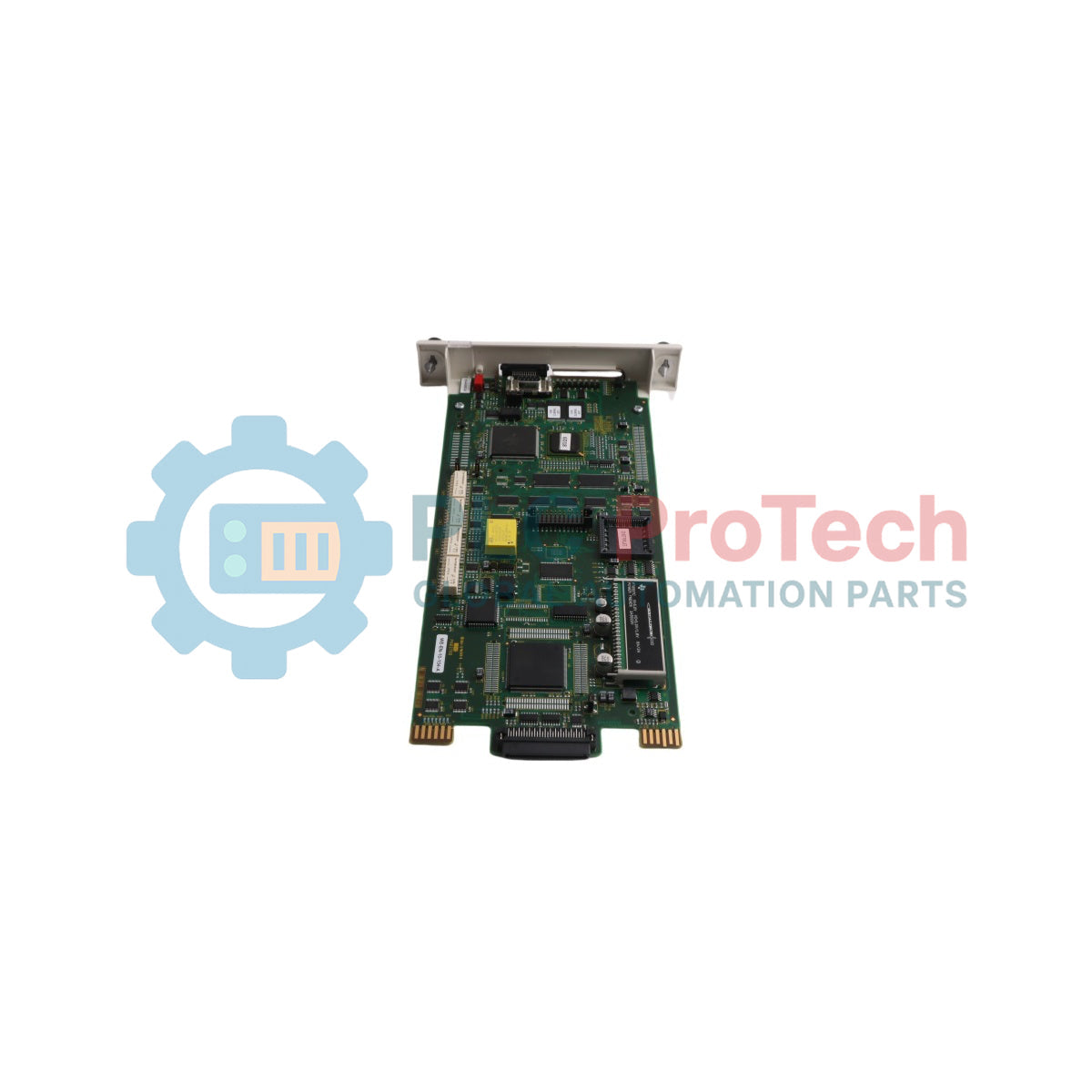

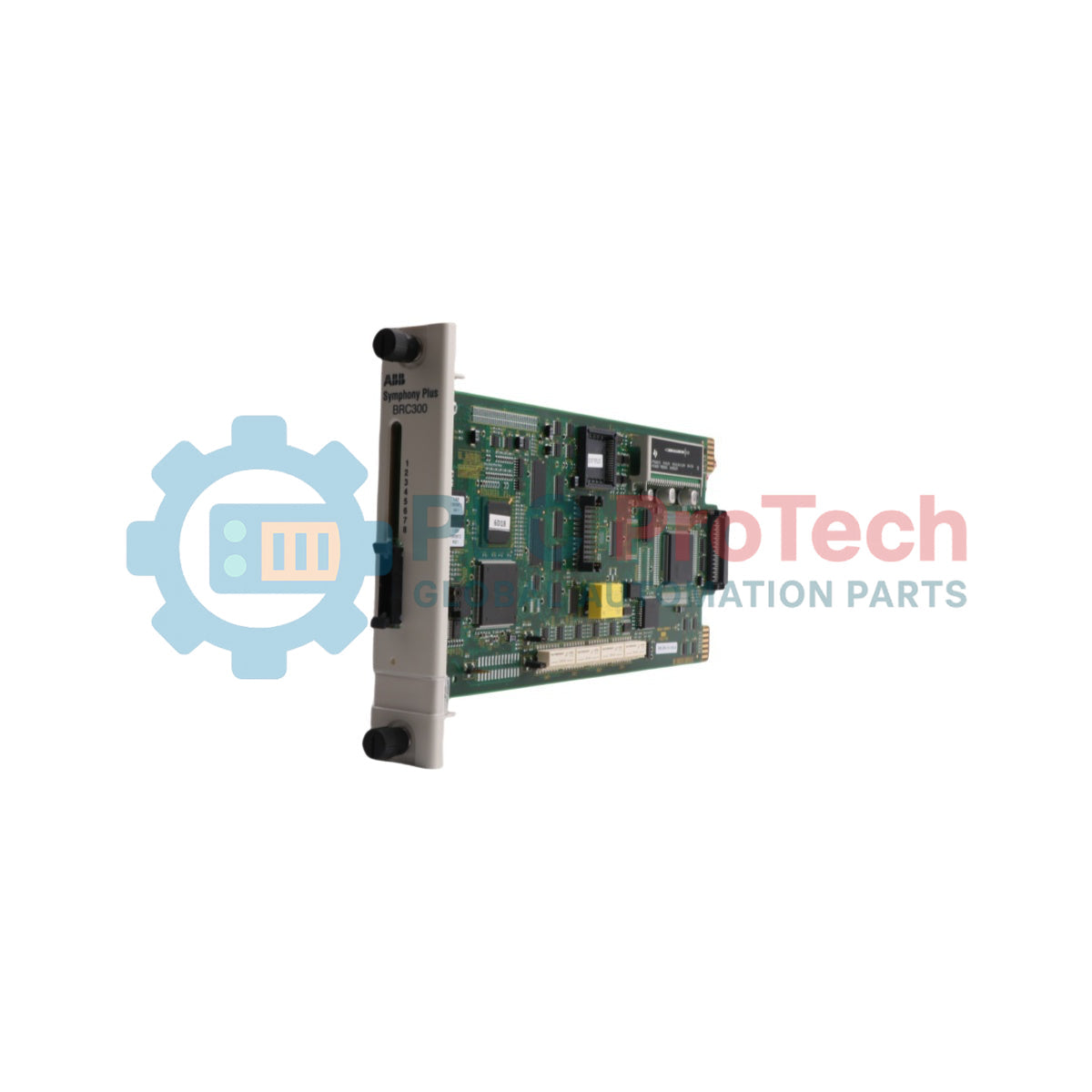

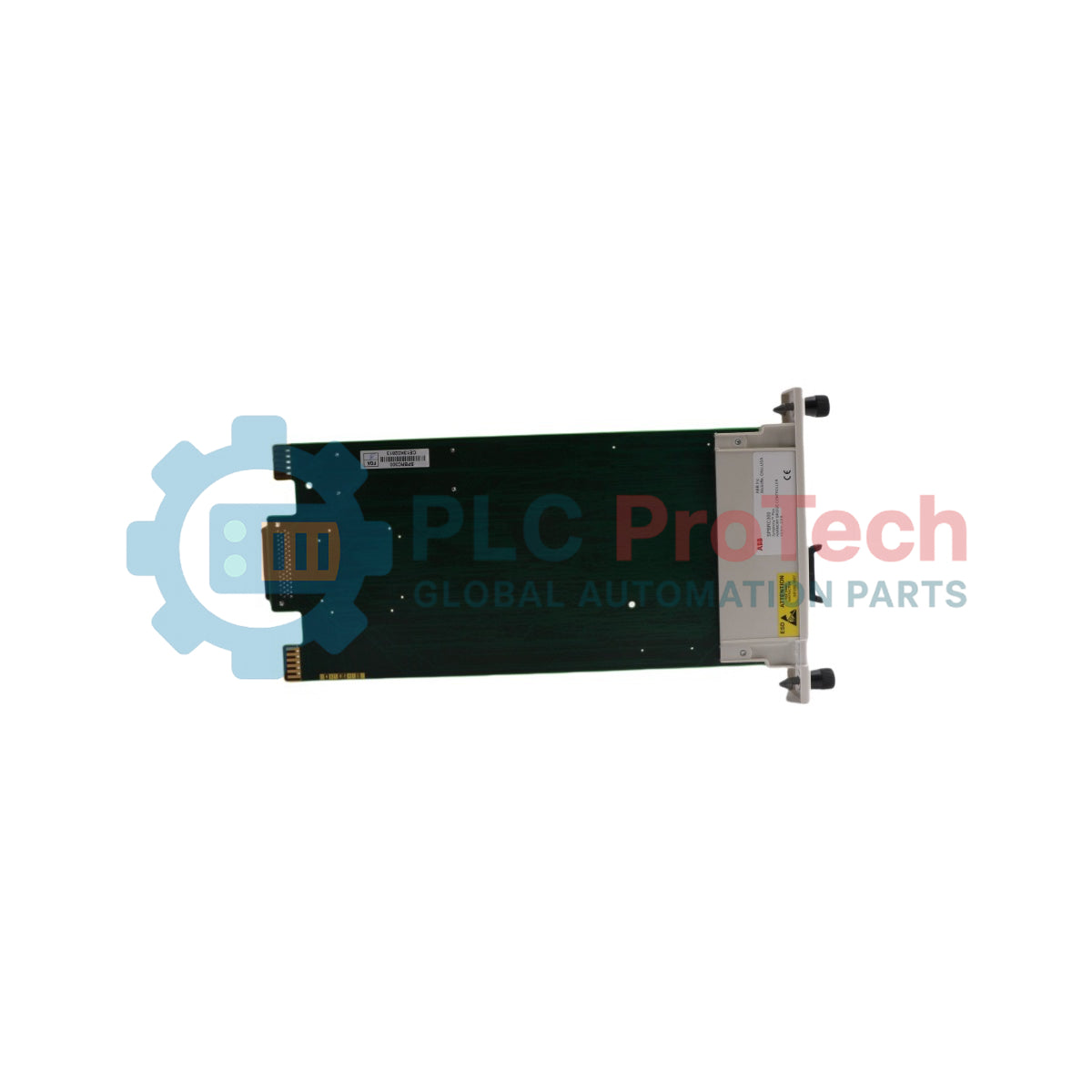

ABB SPBRC300 คือ โมดูลควบคุม DCS ประสิทธิภาพสูง ความหนาแน่นสูง ซึ่งออกแบบมาสำหรับชั้นประมวลผลของสถาปัตยกรรมระบบควบคุมแบบกระจาย Symphony Plus โดยทำหน้าที่เป็นหน่วยประมวลผลกลางหลักภายในแพลตฟอร์ม S+ HR Series (Harmony Rack) โมดูลนี้ทำงานกับวงจรควบคุมกระบวนการต่อเนื่องขั้นสูง ลำดับการทำงานแบบแบตช์ที่ซับซ้อน และตรรกะอินเตอร์ล็อกที่ครอบคลุม ABB SPBRC300 ประสานการประมวลผลแบบกำหนดเวลาแน่นอนความเร็วสูงผ่านบัสแบ็กเพลนเฉพาะ โดยเชื่อมต่อโดยตรงกับเครือข่ายสื่อสารอุตสาหกรรมและชุดอินพุต/เอาต์พุตภายในเครื่อง เพื่อรักษาความพร้อมใช้งานของระบบในสาธารณูปโภคด้านการผลิตไฟฟ้าขนาดใหญ่และโรงงานกระบวนการต่อเนื่อง

คุณสมบัติ

• เอ็นจินควบคุมความจุสูง: ออกแบบมาให้ประมวลผลวงจรควบคุมหลายอัตราที่ซับซ้อนและตรรกะบล็อกทางคณิตศาสตร์จำนวนมากได้พร้อมกัน
• โปรไฟล์แร็ก Harmony แบบเนทีฟ: ติดตั้งโดยตรงในสล็อต Bailey Infi 90 รุ่นเก่าและ Symphony Plus รุ่นใหม่ที่มีอยู่ได้ โดยไม่ต้องปรับเปลี่ยนโครงสร้างทางกล
• การสำรองข้อมูลหน่วยความจำไม่ลบเลือนบนอุปกรณ์: มาพร้อมแบตเตอรี่ถ่านกระดุมลิเธียมขนาด 5g เพื่อปกป้องรีจิสเตอร์การกำหนดค่าและข้อมูลเมตาของนาฬิการะบบระหว่างที่ไม่มีแหล่งจ่ายไฟ
• การสื่อสารแบบซิงโครนัสแบบเรียลไทม์: จัดการตัวแปรแบบเพียร์ทูเพียร์ผ่านอินเทอร์เฟซแบ็กเพลนของระบบ เพื่อรักษาความสมบูรณ์ของการตอบสนองของวงจรควบคุม

การใช้งาน

• การควบคุมหม้อไอน้ำแบบประสานงาน ระบบจัดการหัวเผา (BMS) และวงจรควบคุมความเร็วเทอร์ไบน์ในโรงไฟฟ้าพลังความร้อน
• กระบวนการกลั่นต่อเนื่อง การควบคุมการป้อนตัวเร่งปฏิกิริยา และการตรวจสอบการหยุดฉุกเฉินอัตโนมัติในโรงงานปิโตรเคมี
• การจัดการระบบรีเวิร์สออสโมซิสแบบหลายโหนดและการจัดลำดับการจ่ายสารเคมีในสภาพแวดล้อมการบำบัดน้ำ

ข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกจากวิศวกรรมเชิงประจักษ์

รุ่นทางเลือกและความเข้ากันได้

SPBRC300 เป็นอุปกรณ์ทดแทนภาคสนามที่เชื่อถือได้สำหรับโปรเซสเซอร์รุ่นเดิม เช่น BRC100 หรือ BRC200 ภายในโครงแร็กที่มีอยู่ แม้ขนาดทางกลจะตรงกันพอดี แต่ฐานข้อมูลทางวิศวกรรมที่จัดทำในการกำหนดค่า Composer รุ่นเดิมต้องได้รับการอัปเดตให้สอดคล้องกับไลบรารีบล็อกเฟิร์มแวร์ที่ใช้งานอยู่ของคอนโทรลเลอร์ซีรีส์นี้ก่อนดำเนินการดาวน์โหลดโค้ด

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

การใช้งานโมดูลที่ระดับการใช้ทรัพยากรงานสูงภายในตู้ที่ไม่มีการระบายอากาศอาจเพิ่มภาระความร้อน ตู้ความหนาแน่นสูงต้องมีการพาความร้อนแบบแอ็กทีฟเพื่อลดความแปรปรวนของอุณหภูมิเฉพาะจุด ซึ่งอาจทำให้นาฬิกาอ้างอิงบนบอร์ดคลาดเคลื่อนเมื่อใช้งานเป็นเวลานาน หรือเร่งการเสื่อมสภาพของแบตเตอรี่เซลล์หน่วยความจำ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ก่อนใส่แผ่นวงจรเข้าไปในรางนำทางสล็อต ให้ตรวจสอบแรงดันไฟฟ้าของ แบตเตอรี่เซลล์กระดุมลิเทียม 5g หากโมดูลติดตั้งพร้อมเซลล์ที่ประจุไม่เพียงพอ การตัดต่อไฟแร็กโดยไม่คาดคิดจะทำให้การกำหนดค่าบล็อกหน่วยความจำชั่วคราวขณะทำงานถูกล้างทั้งหมด และจำเป็นต้องดาวน์โหลดใหม่ทางวิศวกรรมทั้งหมด ตรวจสอบให้แน่ใจว่าอินเทอร์เฟซพินทั้งหมดของแบ็กเพลนปราศจากฝุ่นละอองในอากาศก่อนเชื่อมต่อหน้าสัมผัสของแผ่นวงจร

แนวทางการติดตั้ง
