ABB

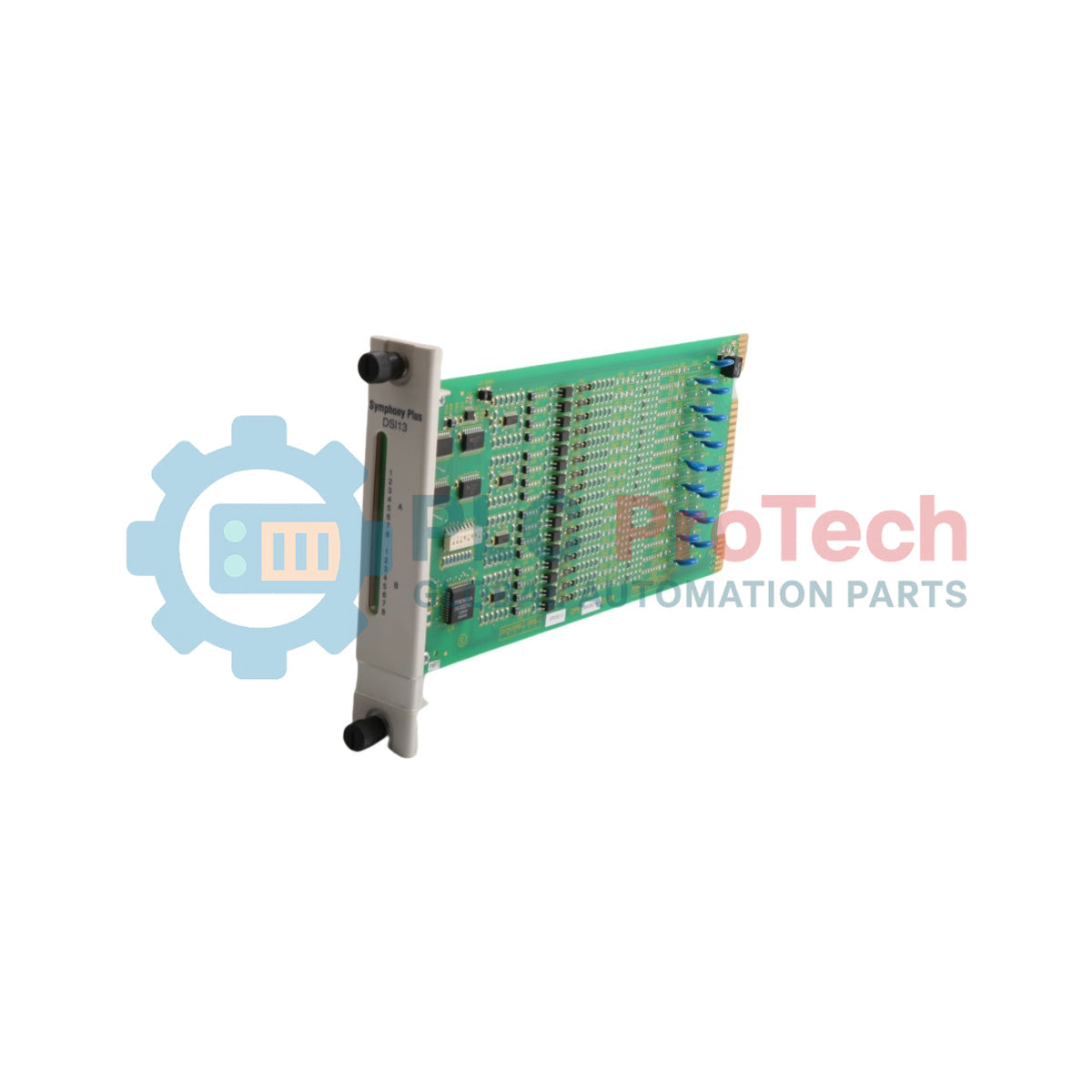

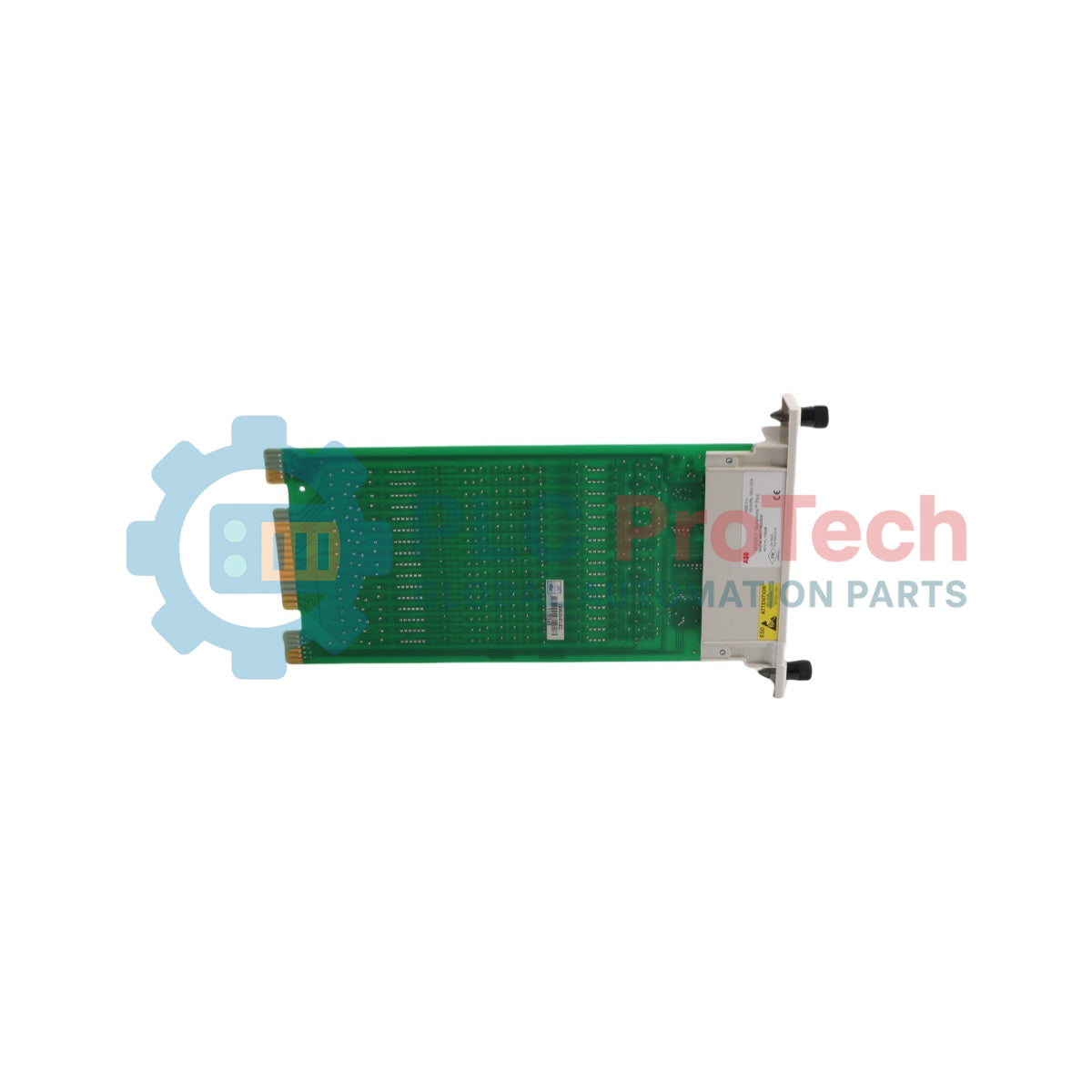

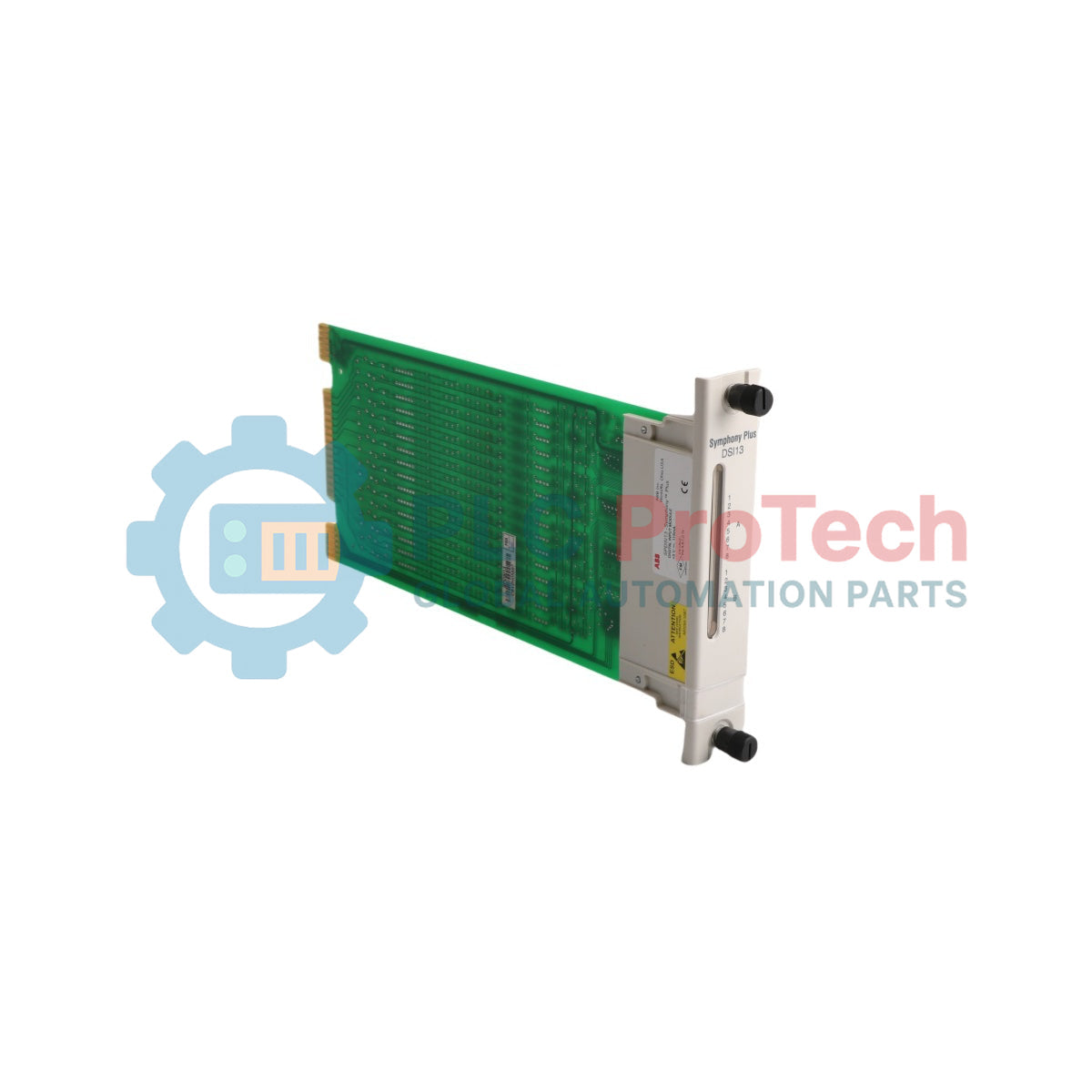

โมดูลอินพุตดิจิทัล Symphony Plus ABB SPDSI13

SKU SPDSI13

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB
  • Product No.: SPDSI13
  • Origin สวีเดน
  • Product Type: โมดูลอินพุตดิจิทัล
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.81 kg
  • Dimensions: 3.5 ซม. x 31.5 ซม. x 17.6 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

ABB SPDSI13 คือ โมดูลอินพุตดิจิทัล ความหนาแน่นสูงที่ออกแบบมาสำหรับสถาปัตยกรรมระบบควบคุมแบบกระจาย Symphony Plus โดยทำหน้าที่เป็นองค์ประกอบประมวลผลสัญญาณหลักภายในแพลตฟอร์ม S+ HR I/O (Harmony Rack) โมดูลนี้มี ช่องอินพุตดิสครีต 16 ช่อง ซึ่งปรับให้เหมาะสำหรับการตรวจจับลูปภาคสนาม 24 VDC โดยเฉพาะ ด้วยสถาปัตยกรรมฮาร์ดแวร์แบบตายตัวที่มี ไม่มีจัมเปอร์กำหนดค่าภายใน ABB SPDSI13 จึงขจัดข้อผิดพลาดจากการเลือกค่าด้วยตนเอง ณ สถานที่ติดตั้ง และใช้การแยกทางไฟฟ้าด้วยออปโตคัปเปลอร์แบบกัลวานิกเพื่อเชื่อมต่อหน้าสัมผัสแห้งภาคสนามกับบัสตรรกะภายในระบบอย่างปลอดภัย

คุณสมบัติ

  • ช่อง DI แบบแยกทางไฟฟ้า 16 ช่อง: รูปแบบการประมวลผลสัญญาณดิจิทัลความหนาแน่นสูง ช่วยแมปจุดตรวจสอบได้สูงสุดภายในพื้นที่ช่องติดตั้งแชสซีเดียว
  • ค่าขีดจำกัดคงที่ 24 VDC: การจับคู่แรงดันไฟฟ้าอย่างแม่นยำ ซึ่งออกแบบมาโดยตรงสำหรับลูปจ่ายไฟเครื่องมือวัดอุตสาหกรรมมาตรฐาน
  • รูปแบบการออกแบบโดยไม่ใช้จัมเปอร์: การไม่มีจัมเปอร์กำหนดค่าฮาร์ดแวร์บนบอร์ดโดยสิ้นเชิง ช่วยป้องกันความล่าช้าในการติดตั้งและข้อผิดพลาดในการตั้งค่าการเดินสาย
  • การเชื่อมต่อบัส Harmony Rack: เชื่อมต่อกับแบ็กเพลนของระบบโดยตรง เพื่อให้มั่นใจว่าการตรวจสอบสถานะมีความหน่วงต่ำและการวินิจฉัยระดับโมดูลทำงานอย่างต่อเนื่อง

การใช้งาน

  • การติดตามลำดับเหตุการณ์ (SOE) สำหรับอินเตอร์ล็อกกระบวนการที่สำคัญและสัญญาณทริปกังหัน
  • การตรวจสอบหน้าสัมผัสเสริมสำหรับเบรกเกอร์ระบบจ่ายไฟแรงดันต่ำและสถานะของศูนย์ควบคุมมอเตอร์
  • อินเทอร์เฟซแผงมาร์แชลลิงระยะไกลสำหรับสวิตช์เครื่องมือภาคสนามแบบหน้าสัมผัสแห้งและการยืนยันตำแหน่งวาล์ว

ข้อมูลจำเพาะทางเทคนิค


ผู้ผลิต ABB
รหัสผลิตภัณฑ์ SPDSI13
ชื่อเรียกตามประเภทของ ABB SPDSI13
ประเภทช่อง DI (อินพุตดิจิทัล)
จำนวนช่องอินพุต 16 ช่อง
แรงดันสัญญาณพิกัด 24 VDC
การปรับแต่งบนบอร์ด ไม่มี (รูปแบบวงจรตายตัวโดยไม่ใช้จัมเปอร์)
ความลึก / ความยาวสุทธิของผลิตภัณฑ์ 73.66 มม.
ความสูงสุทธิของผลิตภัณฑ์ 358.14 มม.
ความกว้างสุทธิของผลิตภัณฑ์ 266.70 มม.
น้ำหนักสุทธิของผลิตภัณฑ์ 0.81 กก. (คำนวณแล้ว)
ขนาดบรรจุภัณฑ์ 410 มม. x 320 มม. x 110 มม. (คำนวณแล้ว)
หมวดหมู่ WEEE 5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกเกิน 50 ซม.)
หมายเลขพิกัดศุลกากร / รหัส HS 85389081

การเชื่อมต่อและอินเทอร์เฟซ


ขั้วต่ออินเทอร์เฟซ โปรไฟล์ปลายทางและการแมปวงจร
พินขอบการ์ดด้านหลัง เสียบเข้ากับช่องสื่อสารของซับแร็กมาตรฐาน Harmony Rack โดยตรง ทำหน้าที่ส่งสถานะเชิงตรรกะไปยังโหนดควบคุม และขยายช่องสัญญาณวงจรแบบแยกทางไฟฟ้า 1-16 ออกไปยังชั้นขั้วต่อ
ขั้วต่อวงจรภาคสนาม การควบคุมและการประมวลผลทั้งหมดดำเนินการโดย Symphony Plus Termination Unit (TU) ที่กำหนด ซึ่งจับคู่กับช่องแบ็กเพลน โปรดดูแผงขั้วต่อ TU แต่ละชุดสำหรับรูปแบบการจัดวางสกรูที่แน่นอน

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

ฮาร์ดแวร์ของโมดูลมีรหัสระบุเฟิร์มแวร์ที่กำหนดคือ SPDSI13 ออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อม 24 VDC ซึ่งแตกต่างโดยพื้นฐานจากโมดูลที่รองรับหลายแรงดันและปรับเปลี่ยนด้วยจัมเปอร์ได้ เช่น SPDSI22 เมื่อถอดเปลี่ยนการ์ดขณะระบบยังทำงานหรือเปลี่ยนการ์ดในระบบ Harmony Rack ที่ใช้งานมานาน ตรวจสอบให้แน่ใจว่าฐานข้อมูลการกำหนดค่าซอฟต์แวร์ตรงกับคำจำกัดความบล็อกอินพุตดิจิทัล 24 VDC แบบค่าคงที่อย่างชัดเจน เพื่อป้องกันข้อผิดพลาดจากฮาร์ดแวร์และตรรกะไม่ตรงกัน

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

โมดูลนี้มีขีดจำกัดการทำงานที่เข้มงวด การจ่ายศักย์ไฟ 48 VDC, 125 VDC หรือ 120 VAC เข้าช่องสัญญาณเหล่านี้จะทำให้เกิดความเค้นทางความร้อนทันที รอยลายวงจรฝั่งภาคสนามขาด หรือออปโตคัปเปลอร์บนบอร์ดเสียหายอย่างรุนแรง ต้องนำไปใช้งานเฉพาะในเครือข่ายสัญญาณกระบวนการ 24 VDC โดยเฉพาะเท่านั้น

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เนื่องจากโมดูลนี้ใช้รูปแบบการเดินวงจรแบบ ไม่มีจัมเปอร์ จึงช่วยเร่งความเร็วในการติดตั้งก่อนการทดสอบเดินระบบได้อย่างมาก การวินิจฉัยลูปภาคสนามต้องมุ่งเน้นทั้งหมดที่การตรวจสอบการกระจายของสายร่วมลูปและการยืนยันเสถียรภาพของศักย์ไฟเลี้ยงโดยตรงที่บล็อก Symphony Plus Termination Unit (TU) ภายนอก ก่อนเลื่อนโมดูลเข้าไปในช่องแบ็กเพลนที่ใช้งานอยู่

แนวทางการติดตั้ง

  คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟเลี้ยงแบบเปียก 24 VDC ภายนอกทั้งหมด และตรวจสอบให้แน่ใจว่าช่องซับแร็กเป้าหมายไม่มีการไหลของกระแสลูปภาคสนามที่ยังทำงานอยู่ก่อนใส่โมดูล การใส่โมดูลเข้ากับสายภาคสนามที่มีกระแส ไฟลัดวงจร หรือมีความเหนี่ยวนำสูงโดยไม่แยกวงจร อาจทำให้เกิดการเสื่อมสภาพจากการเหนี่ยวนำที่คอนเน็กเตอร์สื่อสารของแบ็กเพลน

1

ตรวจสอบการกำหนดค่าในแบบวงจรลูปภายในพื้นที่เพื่อยืนยันว่าช่องที่กำหนดตรงกับการจัดสรรลูปดิสครีต 24 VDC



2

จัดแนวรางนำขอบด้านบนและด้านล่างของชุดแผงวงจรพิมพ์ให้ตรงอย่างแม่นยำภายในช่องรางนำของซับแร็ก



3

กดขอบด้านหน้าให้เสมอกันและแน่นจนการ์ดเลื่อนกลับเข้าไปจนสุดและแนบสนิทกับช่องเสียบคอนเน็กเตอร์บัสข้อมูลด้านหลัง



4

ขันตัวยึดแบบ captive ของแผ่นด้านหน้าให้แน่นเพื่อยืนยันการต่อลงกราวด์ของโครงทางกล และป้องกันโมดูลจากการสั่นสะเทือนความถี่สูงของโครงสร้าง

Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
การ์ดนี้จำเป็นต้องปรับฮาร์ดแวร์ด้วยตนเองก่อนติดตั้งในหน้างานหรือไม่
ไม่จำเป็น ฮาร์ดแวร์ใช้สถาปัตยกรรมอินพุตแบบ 24 VDC คงที่ โดยไม่มีจัมเปอร์บนแผงวงจร จึงไม่ต้องดำเนินการกำหนดค่าทางกายภาพล่วงหน้าก่อนติดตั้งในตู้
จะเกิดอะไรขึ้นหากจ่ายแรงดันไฟฟ้าจากระบบสาธารณูปโภคที่สูงกว่า เช่น 120 VAC ให้กับช่องสัญญาณเหล่านี้
การป้อนแรงดันไฟฟ้าให้กับอินพุตวงจรสูงกว่าค่าพิกัดปกติ 24 VDC จะทำให้ออปโตคัปเปลอร์เสียหายทันที ลายวงจรเสื่อมสภาพ หรือเส้นทางช่องสัญญาณเสียหายอย่างถาวร
สามารถตรวจสอบข้อมูลแผนผังขั้วต่อและการกำหนดพินได้จากที่ใด
การเชื่อมต่อสายสัญญาณภายนอกถูกกำหนดทั้งหมดโดย Symphony Plus Termination Unit รุ่นเฉพาะที่ติดตั้งอยู่ด้านหลังของช่องแร็ก ไม่ใช่ที่แผ่นด้านหน้าของการ์ด
