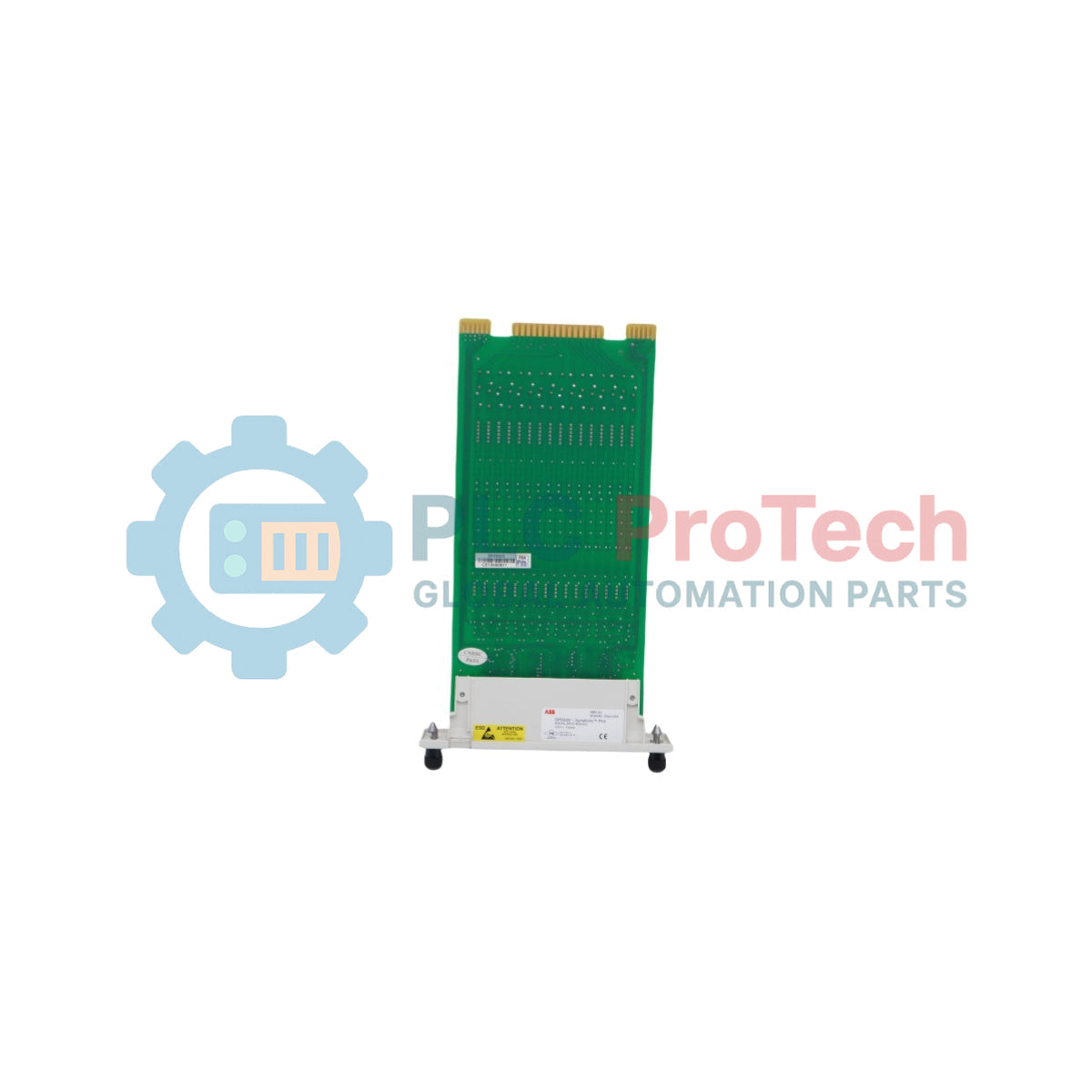

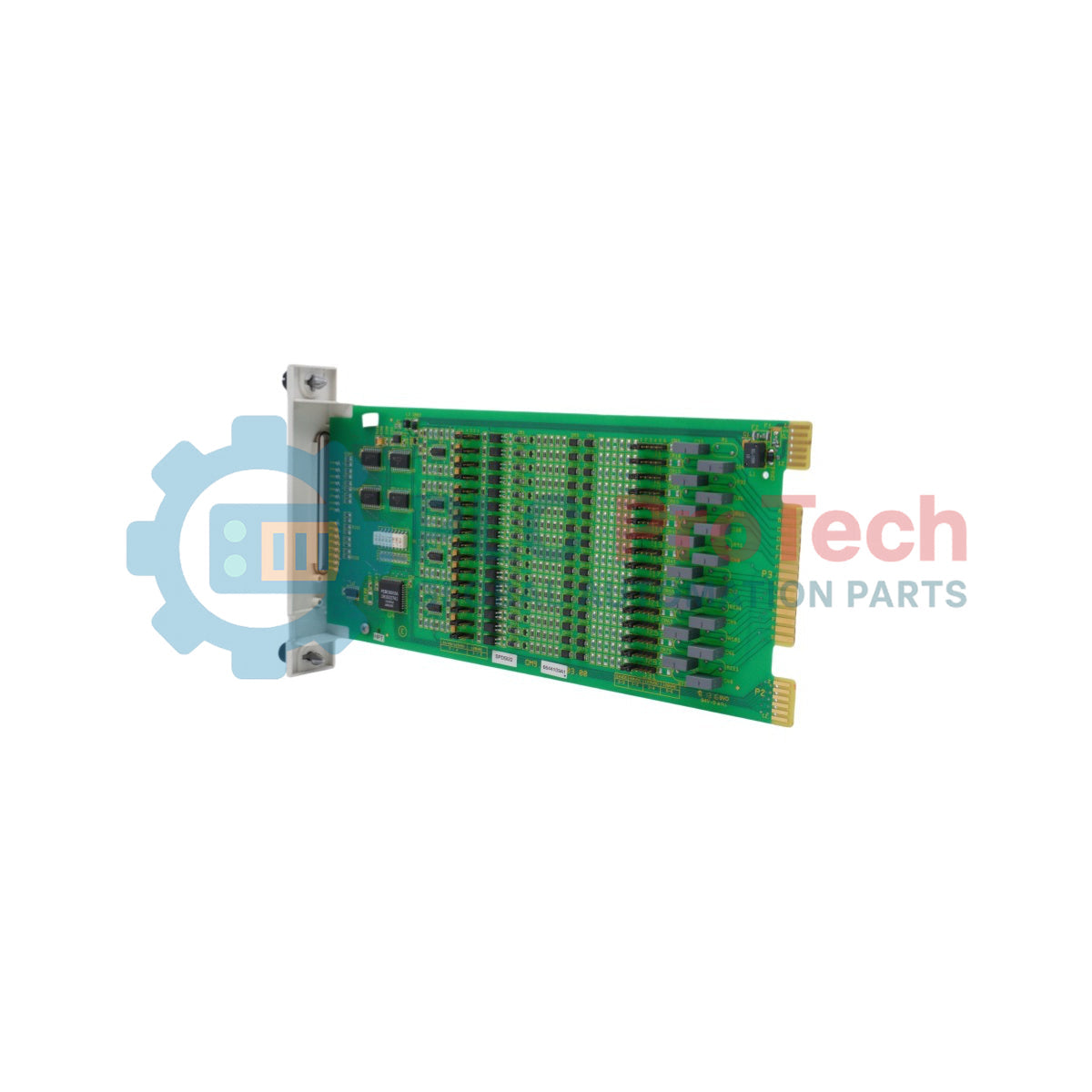

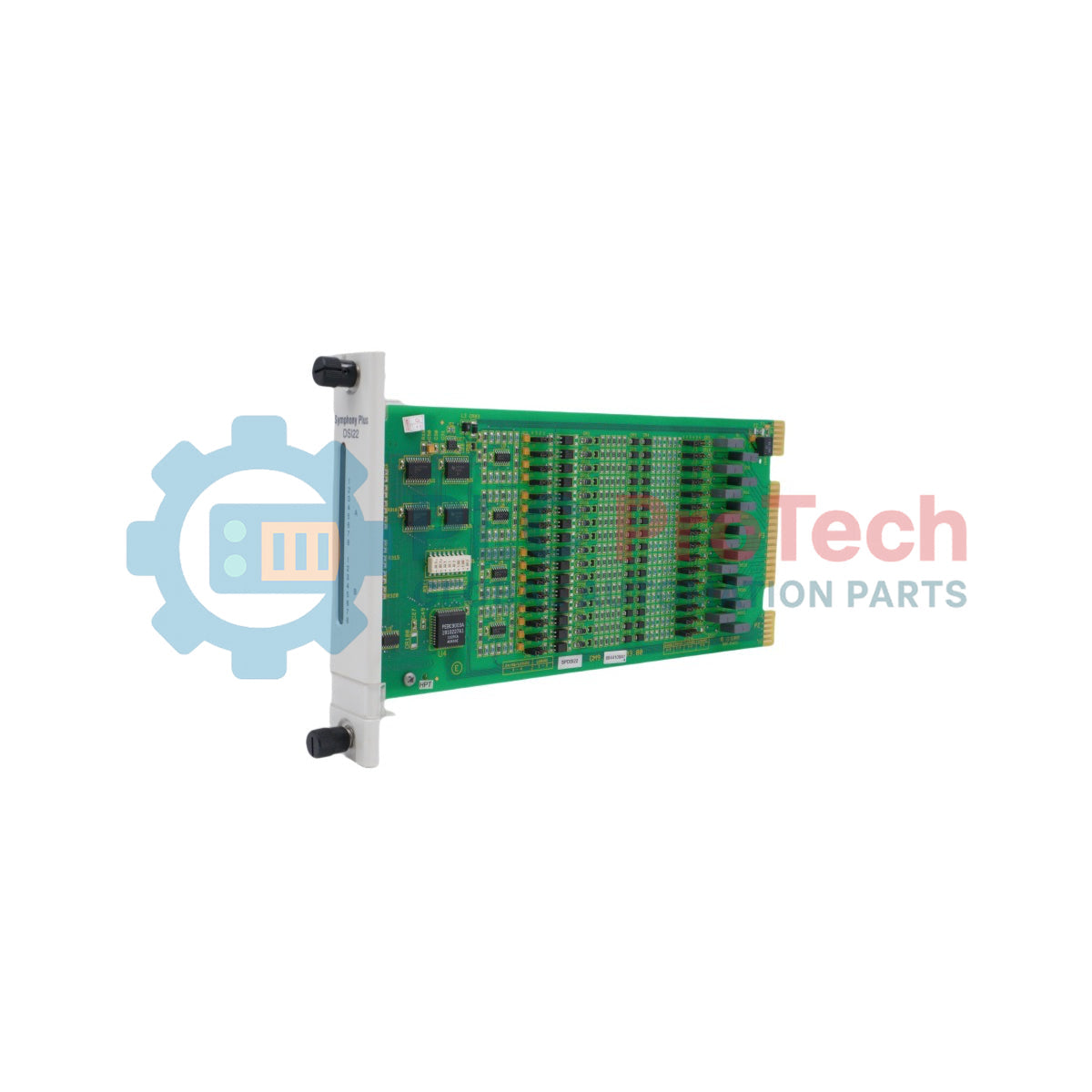

ABB SPDSI22 คือ โมดูลอินพุตดิจิทัล ประสิทธิภาพสูงและความหนาแน่นสูง ซึ่งออกแบบมาสำหรับสถาปัตยกรรมระบบควบคุมแบบกระจาย Symphony Plus โดยทำหน้าที่เป็นส่วนประกอบสำคัญของผลิตภัณฑ์ตระกูล S+ HR I/O (Harmony Rack) ABB SPDSI22 มี ช่องสัญญาณอินพุตดิจิทัลสากล 16 ช่อง สำหรับตรวจสอบสถานะหน้าสัมผัสภาคสนามที่ระดับแรงดันไฟฟ้าหลากหลาย ได้แก่ 24 VDC, 48 VDC, 125 VDC และ 120 VAC โมดูลนี้ติดตั้ง จัมเปอร์กำหนดค่าฮาร์ดแวร์บนแผง 32 ตัว จึงมอบความยืดหยุ่นในการใช้งานภาคสนามในระดับสูง โดยช่วยให้วิศวกรระบบอัตโนมัติสามารถเลือกฮาร์ดแวร์ได้อย่างแม่นยำสำหรับการกำหนดเส้นทางกรุ๊ปคอมมอนแบบอิสระ การจับคู่แรงดันเว็ตติ้ง และการกำหนดค่าวงจรแบบแยกโดยตรงบนแผงวงจรพิมพ์
| ผู้ผลิต | ABB |
| รหัสผลิตภัณฑ์ | SPDS122 |
| รหัสกำหนดประเภทของ ABB | SPDS122 (โปรไฟล์ซอฟต์แวร์ SPDSI22) |
| ประเภทช่องสัญญาณ | DI (อินพุตดิจิทัล) |
| จำนวนช่องสัญญาณอินพุต | 16 ช่องสัญญาณ |
| แรงดันไฟฟ้าอินพุตที่รองรับ | 24 VDC, 48 VDC, 125 VDC, 120 VAC |
| การปรับตั้งฮาร์ดแวร์ | จัมเปอร์เลือก 32 ตัว |
| ความลึก / ความยาวสุทธิของผลิตภัณฑ์ | 73.66 มม. |
| ความสูงสุทธิของผลิตภัณฑ์ | 358.14 มม. |
| ความกว้างสุทธิของผลิตภัณฑ์ | 269.24 มม. |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 0.85 กก. (คำนวณ) |
| ขนาดบรรจุภัณฑ์ | 410 มม. x 320 มม. x 110 มม. (คำนวณ) |
| หมวดหมู่ WEEE | 5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกด้านใดเกิน 50 ซม.) |
| หมายเลขพิกัดศุลกากร / รหัส HS | 85389081 |
| การระบุจัมเปอร์ของโมดูล | การกำหนดวงจรการทำงานและการแมปจัมเปอร์ |
|---|---|
| จัมเปอร์ J1 ถึง J16 | บล็อกการกำหนดเส้นทางฮาร์ดแวร์ระดับช่องสัญญาณโดยเฉพาะ ซึ่งสอดคล้องโดยตรงกับลูปอินพุตดิจิทัล 1 ถึง 16 ใช้กำหนดพารามิเตอร์การกำหนดค่าสำหรับศักย์ไฟฟ้าขากลับจากภาคสนามที่เฉพาะเจาะจง |
| จัมเปอร์ J17 ถึง J32 | การเลือกเกณฑ์อินพุตและเส้นทางการจัดกลุ่มลอจิกรอง กำหนดขีดจำกัดของขอบเขตการแยกวงจรและตั้งค่าการจำแนกแรงดันไฟฟ้าบนลิงก์บัสภาคสนาม |
| พินขอบการ์ด PCB ด้านหลัง | เชื่อมต่อโดยตรงกับบัสสื่อสารของซับแร็ก Harmony Rack สัญญาณจะถูกส่งจากชุดแบ็กเพลนลงไปยังเทอร์มินัลบล็อกทางกายภาพบน Termination Unit (TU) ภายนอกที่จับคู่กัน |
แม้ระบบในแค็ตตาล็อกและไฟล์การออกแบบลอจิกจะแสดงอุปกรณ์นี้ภายใต้อ้างอิงรุ่น SPDSI22 แต่ตราประทับติดตามผลิตภัณฑ์จากโรงงานระบุรหัสฮาร์ดแวร์ของโมดูลอย่างชัดเจนว่า SPDS122 รหัสทั้งสองหมายถึงชุดประกอบเชิงกลและไฟฟ้าเดียวกัน เมื่อติดตั้งในระบบเดิม ให้ยืนยันว่าเวอร์ชันซอฟต์แวร์ Composer ของคุณรองรับแอตทริบิวต์หลายแรงดันไฟฟ้าที่เพิ่มเติมสำหรับเค้าโครงโมดูล
เมื่อนำโมดูลนี้ไปใช้ตรวจสอบแรงดันสูง โดยเฉพาะลูป 125 VDC หรือ 120 VAC การสูญเสียกำลังภายในจากตัวต้านทานจำกัดกระแสของวงจรจะเพิ่มขึ้นอย่างมาก หากมีหลายช่องที่อยู่ติดกันได้รับพลังงานอย่างต่อเนื่องภายใต้พารามิเตอร์แรงดันสูงสุดภายในตู้ควบคุมที่ไม่มีการระบายอากาศ การสะสมความร้อนอาจเร่งการเสื่อมสภาพของส่วนประกอบ ควรรักษาระยะห่างแนวตั้งสำหรับการระบายความร้อนรอบเฟรม Harmony Rack ให้เหมาะสม
ต้องตั้งค่าและตรวจสอบ จัมเปอร์กำหนดค่าบนบอร์ดทั้ง 32 ตัว ทางกายภาพโดยใช้คีมปากยาวก่อนเลื่อนการ์ดเข้าไปในช่องแชสซีที่มีกระแสไฟ การจ่ายลูปแรงดันสูงเข้าช่องสัญญาณที่ตั้งจัมเปอร์ไว้สำหรับเส้นทางวงจร 24 VDC อาจทำให้ออปโตคัปเปลอร์เสียหายทันทีหรือทำให้ลายวงจรเสียหาย การกำหนดขั้วต่อสายภาคสนามขึ้นอยู่ทั้งหมดกับประเภทของ Symphony Plus Termination Unit (TU) ภายนอกที่เชื่อมต่อกับตำแหน่งช่องดังกล่าว
