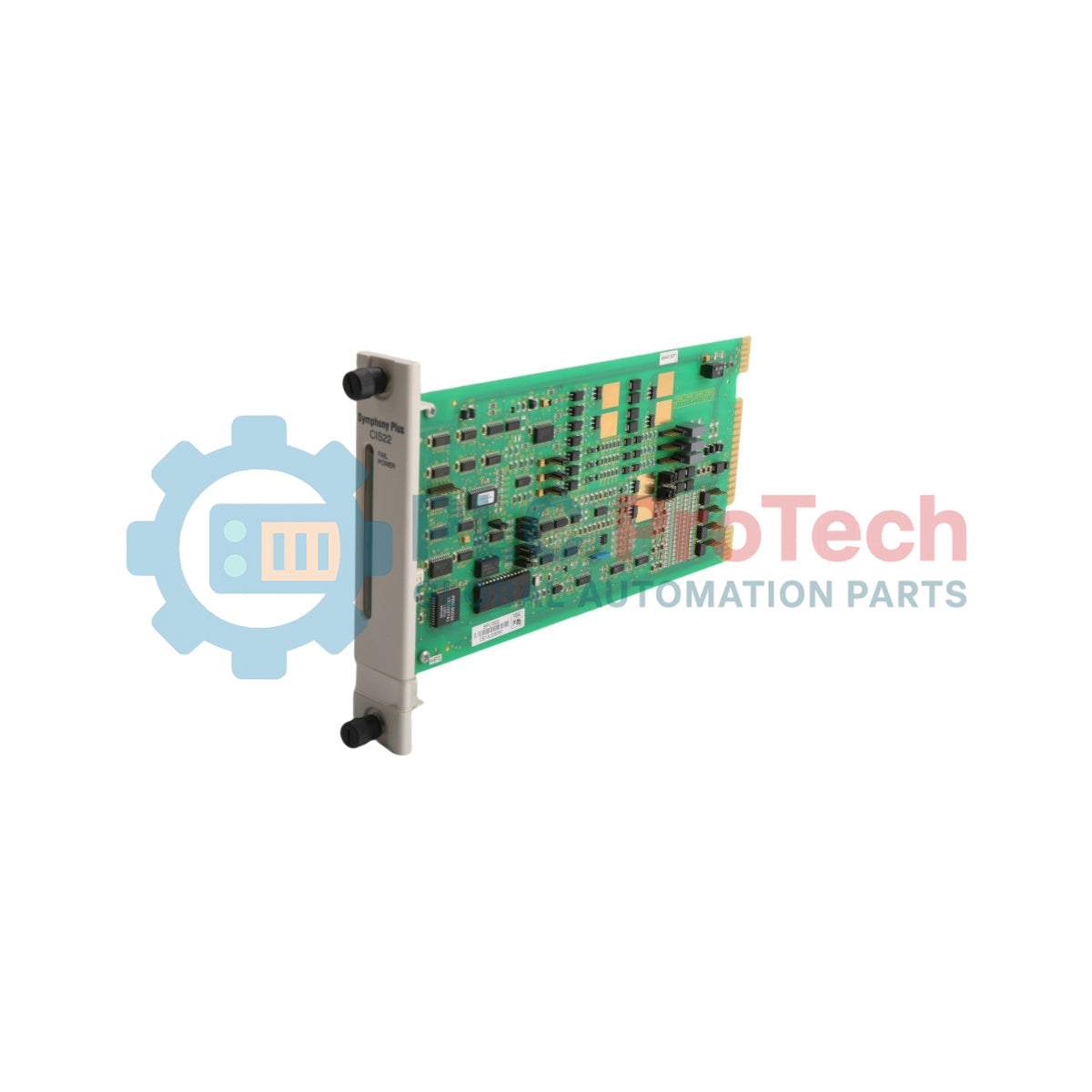

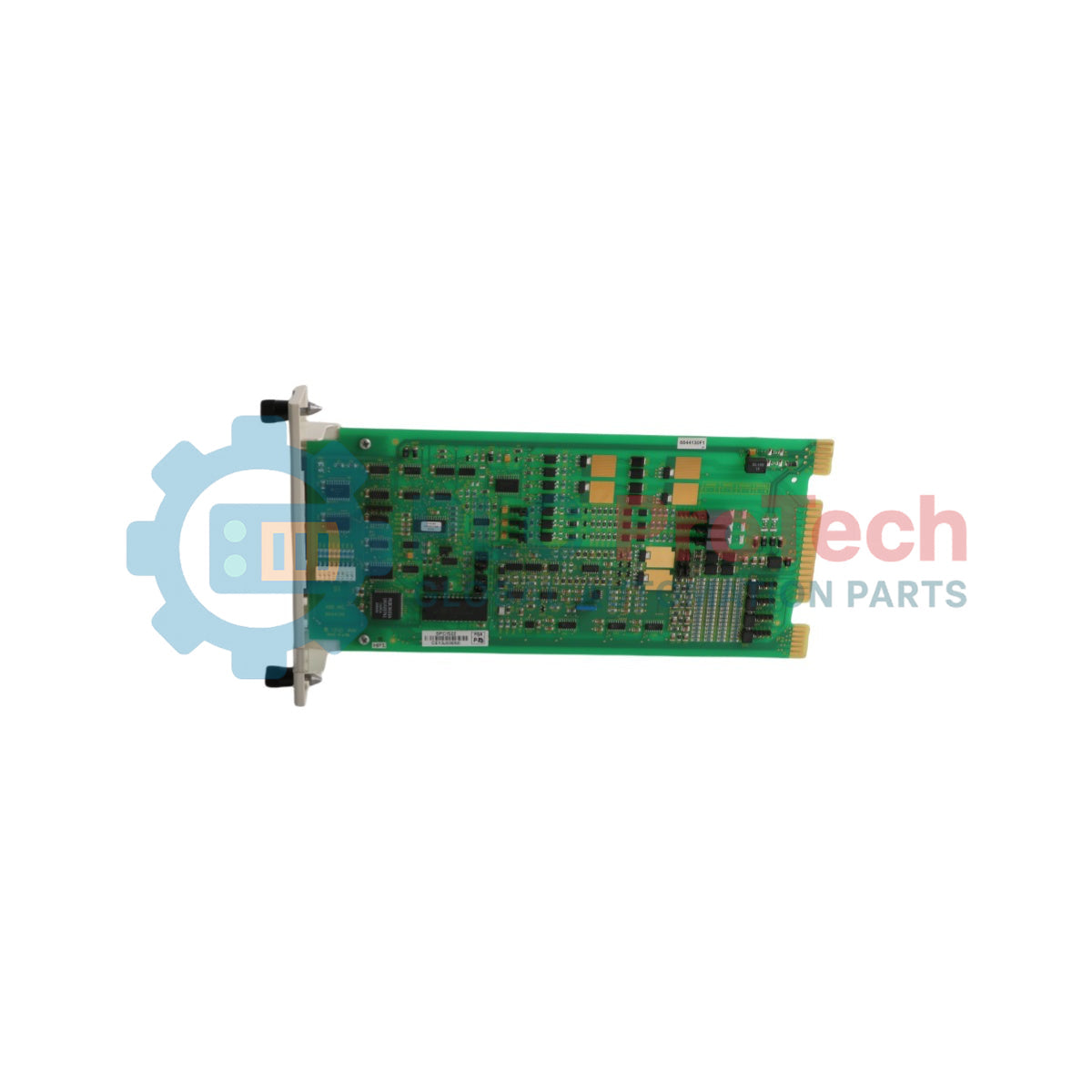

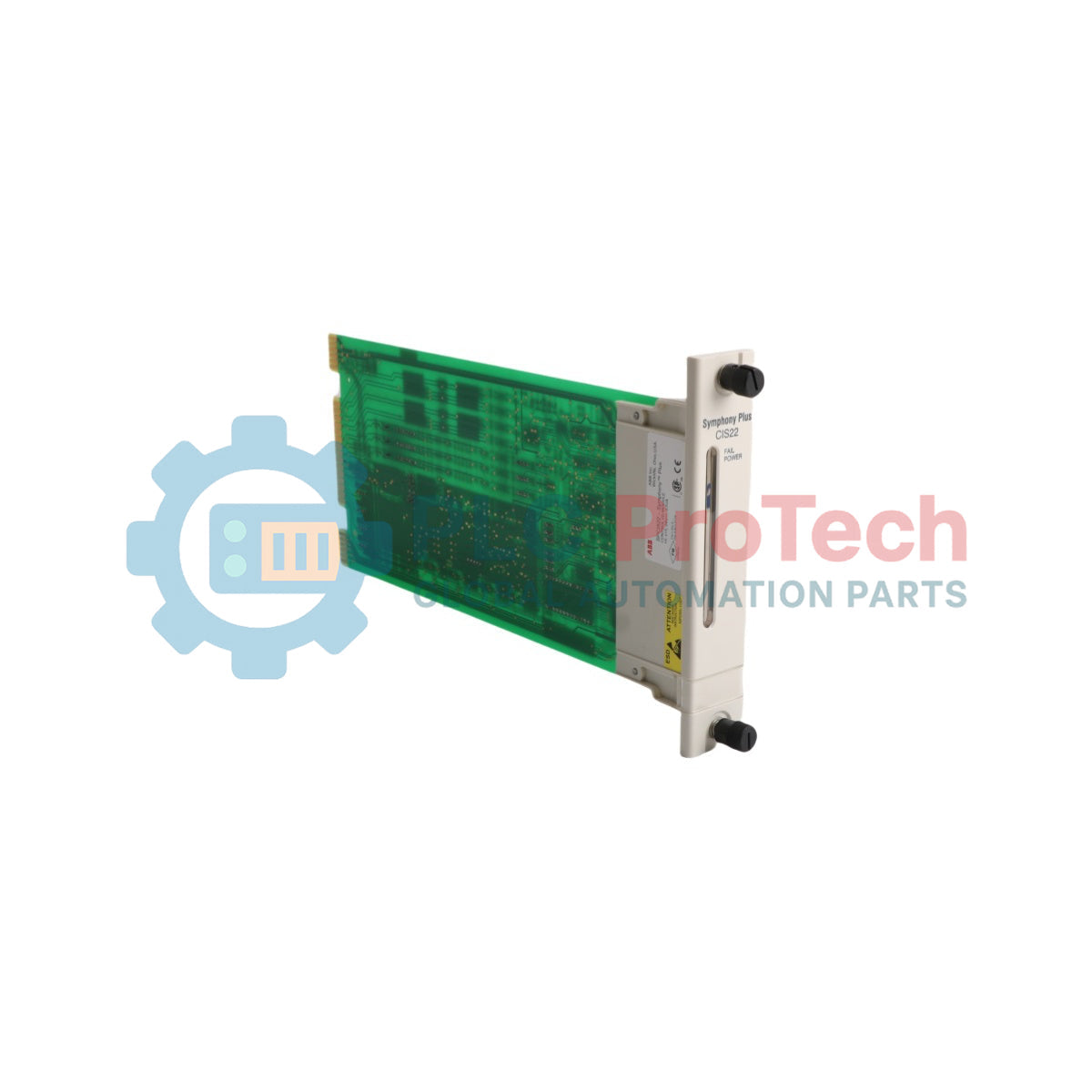

โมดูลควบคุม I/O ABB Symphony Plus SPCIS22

ภาพรวมผลิตภัณฑ์

 SPCIS22 คือโมดูลอินพุต/เอาต์พุตสัญญาณผสมความหนาแน่นสูงที่ ABB ออกแบบมาสำหรับสถาปัตยกรรมระบบควบคุมแบบกระจาย (DCS) ของ Symphony Plus และ Harmony Rack (ซีรีส์ HR) การ์ดนี้ทำหน้าที่เป็นอินเทอร์เฟซปรับสภาพสัญญาณภาคสนามแบบมัลติฟังก์ชัน โดยประมวลผลสายสัญญาณแอนะล็อกและดิสครีตร่วมกันบนพื้นที่ฮาร์ดแวร์เดียว เพื่อดำเนินกลยุทธ์การควบคุมแบบวงปิด สภาพแวดล้อมกระบวนการต่อเนื่องแบบอัตโนมัติที่สำคัญ ซึ่งรวมถึงโรงไฟฟ้าพลังงานความร้อนของเทศบาล โรงบำบัดน้ำจากบ่อลึก และโรงโม่แร่ที่ซับซ้อน ล้วนพึ่งพา SPCIS22 เพื่อประสานวงจรแอ็กชูเอเตอร์ในพื้นที่และค่าการวัดจากเครื่องมือวัดไปพร้อมกัน การผสานอินพุตแอนะล็อก เอาต์พุตแอนะล็อก อินพุตดิจิทัล และเอาต์พุตดิจิทัลที่เป็นอิสระไว้บนบอร์ดเฉพาะเดียวช่วยลดความซับซ้อนของโทโพโลยีแร็ก การผสานรวมนี้ช่วยลดช่วงเวลาการประมวลผลบัสข้อมูล กำจัดความหน่วงระหว่างโมดูล และลดเวลาหยุดทำงานโดยไม่ได้วางแผนของโรงงานระหว่างการเปลี่ยนผ่านการตัดลดโหลดที่ซับซ้อน

อินเทอร์เฟซฮาร์ดแวร์และโทโพโลยีช่องสัญญาณ

วงจรกำหนดเส้นทางภายใน จำนวนขั้วต่ออิสระ และชั้นสัญญาณของ SPCIS22 การ์ดอินเทอร์เฟซแบบไฮบริดมอบตัวเลือกการทำงานอัตโนมัติที่หลากหลายภายในสภาพแวดล้อม Symphony Plus

• เมทริกซ์อินพุตแอนะล็อก: ติดตั้งช่องอินพุตแอนะล็อกอิสระ 4 ช่อง (AX) ซึ่งปรับให้เหมาะสำหรับติดตามตัวแปรต่อเนื่อง เช่น เส้นโค้งของทรานสมิตเตอร์วัดแรงดันและการไหลเชิงความร้อน

• ชุดเอาต์พุตแอนะล็อก: มีเส้นทางเอาต์พุตแอนะล็อกความแม่นยำสูง 2 เส้นทาง ออกแบบมาเพื่อปรับอุปกรณ์ควบคุมขั้นสุดท้าย เช่น ไดรฟ์ความถี่แปรผันหรือวาล์วควบคุมอิเล็กทรอนิกส์

• ลอจิกอินพุตดิสครีต: มาพร้อมช่องอินพุตดิจิทัลเฉพาะ 3 ช่อง (DX) สำหรับบันทึกการอัปเดตสถานะแบบไบนารีจากพร็อกซิมิตีสวิตช์ภาคสนามและสัญญาณทริปลิมิต

• การสวิตช์เอาต์พุตดิสครีต: ผสานรวมช่องเอาต์พุตดิจิทัลที่ทนทาน 4 ช่อง ซึ่งออกแบบมาเพื่อสั่งทริปรีเลย์ภาคสนาม กระตุ้นไฟแสดงสถานะแจ้งเตือน หรือขับโซลินอยด์อินเตอร์ล็อก

• แนวทางการติดตั้งเข้ากับแร็ก: เชื่อมต่อโดยตรงกับช่องจัดแนวแบ็กเพลนมาตรฐานของซีรีส์ S+ HR โดยใช้บัสข้อมูลภายในมาตรฐานเพื่อซิงโครไนซ์กับคอนโทรลเลอร์โฮสต์

มาตรฐานประสิทธิภาพทางเทคนิคและขนาด

คำถามที่พบบ่อยเกี่ยวกับการผสานรวมระบบและการวินิจฉัย

รูปแบบช่องสัญญาณแบบไฮบริดของ SPCIS22 ช่วยเพิ่มประสิทธิภาพด้านต้นทุนของแร็กอย่างไร

SPCIS22 รวมสัญญาณ 4 ประเภทที่แตกต่างกัน (4 AI, 3 DI, 4 DO, 2 AO) ไว้ในสล็อตการ์ดเดียว จึงไม่จำเป็นต้องซื้อการ์ดสัญญาณเดี่ยวเฉพาะประเภทแยกกันสำหรับลูปกระบวนการขนาดเล็กหรือแบบแยกส่วน ช่วยลดพื้นที่ที่ต้องใช้บนแบ็กเพลน ลดต้นทุนฮาร์ดแวร์ และทำให้การจัดการคลังอะไหล่ง่ายขึ้น

SPCIS22 ใช้งานร่วมกับการติดตั้งฮาร์ดแวร์ Bailey Infi 90 หรือ Network 90 รุ่นเก่าได้โดยตรงหรือไม่

ใช่ ในฐานะส่วนประกอบสำคัญของซีรีส์ Symphony Plus HR (Harmony Rack) โมดูลนี้ได้รับการออกแบบให้ใช้งานร่วมกับระบบรุ่นก่อนหน้าได้ สามารถติดตั้งรวมเข้ากับแร็กอุปกรณ์ Harmony รุ่นเก่าได้ ช่วยให้ปรับปรุงระบบ DCS รุ่นเก่าแบบเป็นขั้นตอนได้อย่างราบรื่นโดยไม่จำเป็นต้องเดินสายเครือข่ายภาคสนามใหม่ทั้งหมด

ช่างเทคนิคใช้วิธีใดในการตรวจสอบความขัดข้องของการประมวลผลสัญญาณบนโมดูลนี้

ช่างเทคนิคภาคสนามสามารถติดตามสถานะฮาร์ดแวร์ผ่านบันทึกการวินิจฉัยแบบเรียลไทม์ในสถานีวิศวกรรม Symphony Plus หากเกิดวงจรเปิดในช่องสัญญาณแอนะล็อกหรือเกิดการลัดวงจรในสายดิจิทัล โมดูลจะแจ้งเตือนสถานะคุณภาพ I/O ทำให้ค้นหาจุดขัดข้องของการเดินสายภาคสนามได้อย่างรวดเร็ว

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• เส้นทางการต่อลงกราวด์ของชีลด์และการป้องกันสัญญาณรบกวนแอนะล็อก:

  เดินสายแอนะล็อกขาเข้าทั้งหมดผ่านสายเครื่องมือวัดแบบตีเกลียวและมีชีลด์ เพื่อป้องกันอินพุตจากการรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง (EMI) ภายในตู้แผง ต่อชีลด์ของสายเข้ากับบัสบาร์กราวด์ดินของตู้ที่ด้านเทอร์มินัลบล็อกเท่านั้น และตัดชีลด์ให้เรียบร้อยที่ด้านเครื่องมือภาคสนาม วิธีนี้ช่วยป้องกันไม่ให้กราวด์ลูปนำสัญญาณรบกวนเข้าสู่ช่องสัญญาณ 4 AI และ 2 AO ที่ไวต่อสัญญาณรบกวน

• กฎการเสียบแบ็กเพลนและการยึดตรึงอย่างปลอดภัย:

  ก่อนเลื่อนโมดูลน้ำหนัก 0.45 กก. เข้าไปในชุดแร็ก ให้ตรวจสอบว่ารางนำขั้วต่อทั้งหมดปราศจากฝุ่นหรือเศษวัสดุจากการผลิตโดยสมบูรณ์ ค่อย ๆ เลื่อนการ์ดไปตามรางจนขั้วต่อด้านหลังเข้าที่บนบัสแบ็กเพลน ขันตัวยึดแผ่นปิดด้านหน้าในตัวให้แน่น เพื่อป้องกันไม่ให้โมดูลค่อย ๆ เคลื่อนออกจากแนวเมื่อเวลาผ่านไปเนื่องจากแรงสั่นสะเทือนความถี่ต่ำจากกังหันหรือปั๊ม

• การควบคุมความร้อนของตู้ครอบและการจัดระยะห่างระหว่างส่วนประกอบ:

  SPCIS22 ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมมาตรฐานตั้งแต่ 0 ถึง 60 องศาเซลเซียส เพื่อให้มีเสถียรภาพในระยะยาว ห้ามกีดขวางช่องทางเดินอากาศโดยตรงทั้งด้านบนและด้านล่างแชสซีของการ์ด รักษารูปแบบการหมุนเวียนอากาศให้สะอาดผ่านแถวแผง เพื่อป้องกันการสะสมความร้อนเฉพาะจุด ซึ่งอาจทำให้ส่วนประกอบเสื่อมสภาพในบริเวณสวิตชิ่งที่ใช้งานหนัก
