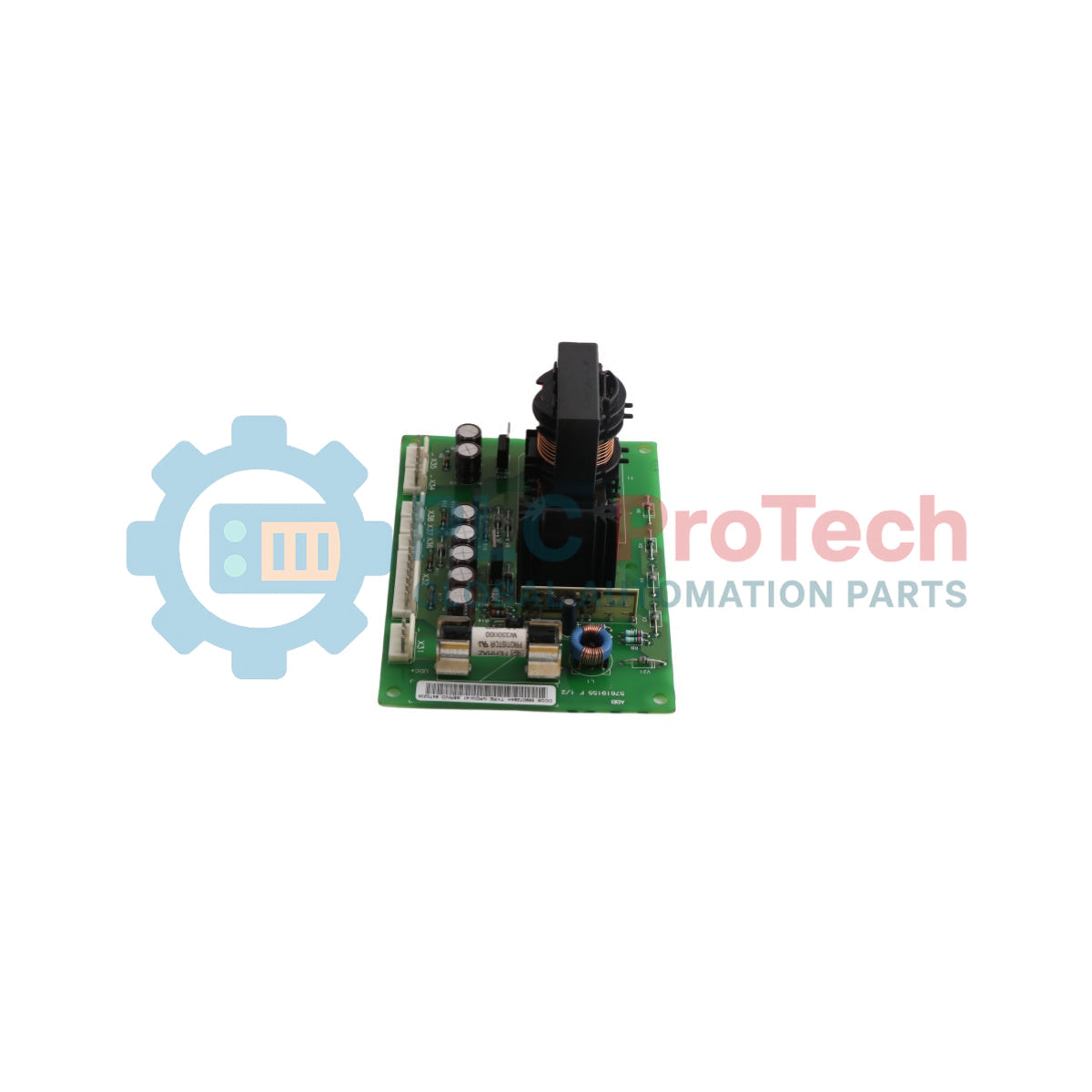

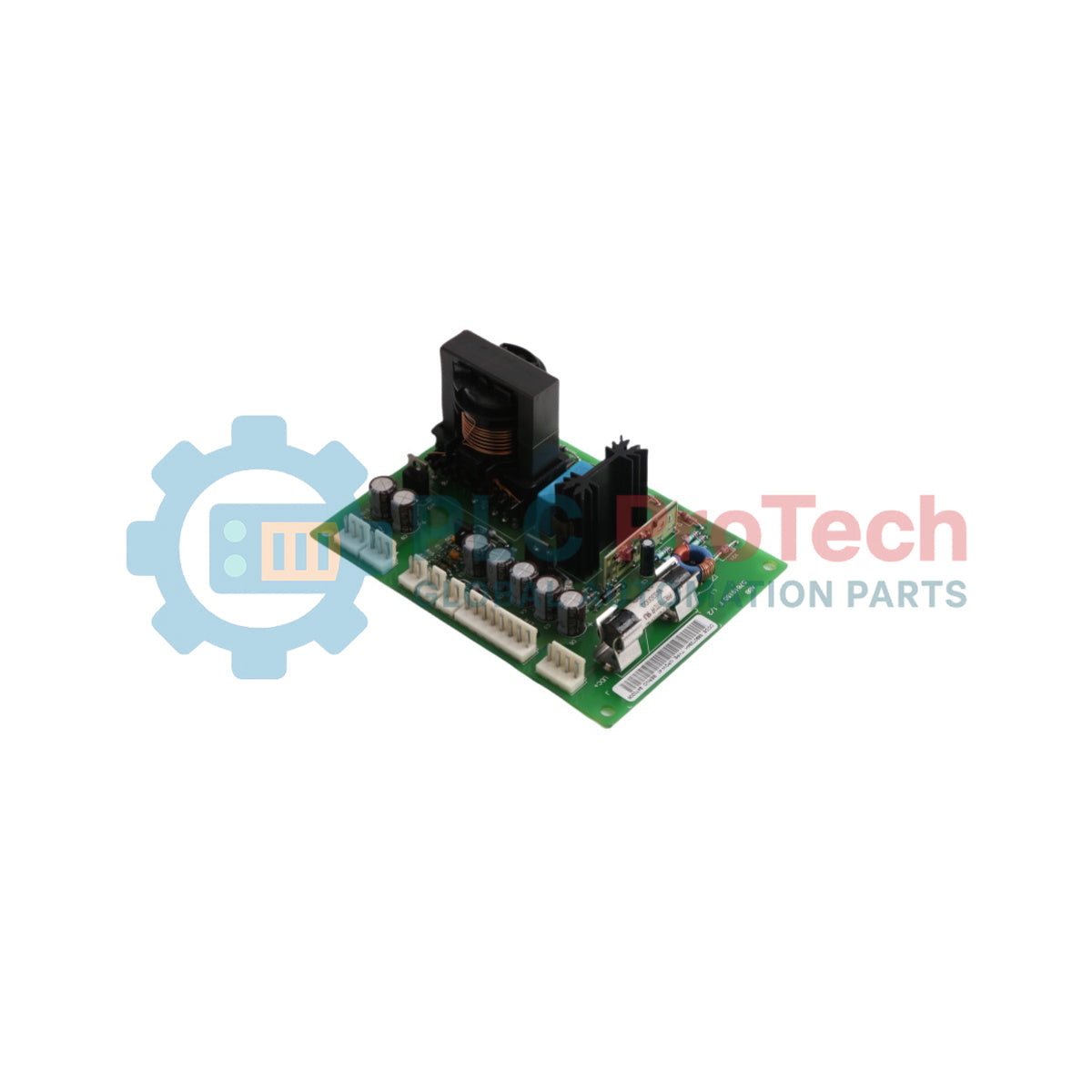

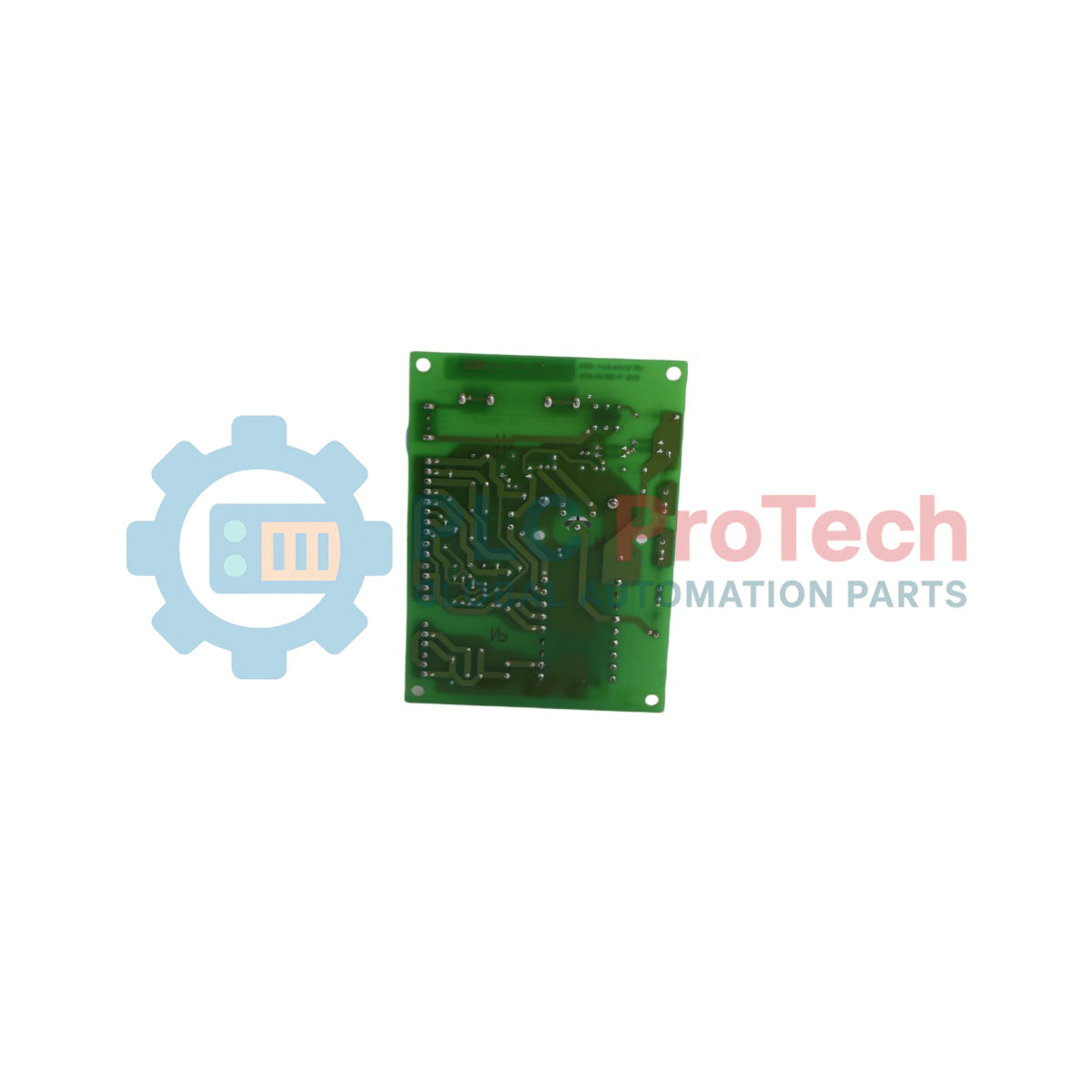

ABB U58923800 NPOW-41 โมดูลแหล่งจ่ายไฟ

สรุปการทำงาน

U58923800 NPOW-41 (U58923800 NPOW-41) ทำหน้าที่เป็นชุดจ่ายไฟแบบควบคุมสำหรับงานหนัก ซึ่งออกแบบมาโดยเฉพาะสำหรับชุดควบคุมอุตสาหกรรมและระบบขับเคลื่อนของ ABB ที่มีข้อกำหนดสูง โมดูลจ่ายไฟนี้ทำงานในสภาพแวดล้อมของกระบวนการผลิตต่อเนื่องที่สำคัญ เช่น โรงงานเยื่อและกระดาษ โรงงานแปรรูปโลหะ และระบบควบคุมการขับเคลื่อนเรือ โดยจ่ายแรงดันไฟฟ้า DC ที่มีเสถียรภาพสูงเป็นพิเศษให้แก่วงจรควบคุมภายในที่มีความไวต่อการรบกวน ช่วยป้องกันการหยุดชะงักของการควบคุมโดยตรง ซึ่งเกิดจากความผันผวนของระบบไฟฟ้าหรือแรงดันไฟฟ้าตก ด้วยการผสานระบบป้องกันแรงดันไฟฟ้ากระชากชั่วขณะขั้นสูง (TVSS) ไว้ในขั้นตอนอินพุตโดยตรง NPOW-41 จึงรับประกันการจ่ายไฟที่สะอาดและแยกจากสัญญาณรบกวนได้อย่างมีประสิทธิภาพ ช่วยลดการรีเซ็ตของโปรเซสเซอร์และขจัดข้อผิดพลาดของเครื่องมือวัดปลายทาง ส่งผลให้ MTTR โดยรวมของโรงงานลดลง

สถาปัตยกรรมทางไฟฟ้าและวิศวกรรม

โมดูลจ่ายไฟ NPOW-41 ใช้โทโพโลยีสวิตชิ่งเกรดอุตสาหกรรมที่ทนทาน ปรับให้เหมาะกับประสิทธิภาพสูงและการคายความร้อนต่ำภายในตู้ควบคุมที่ไม่มีระบบระบายอากาศ

• ประสิทธิภาพการควบคุมแรงดัน: ใช้วงจรป้อนกลับแบบวงรอบปิดขั้นสูงเพื่อจำกัดแรงดันริปเปิลเอาต์พุตให้อยู่ในระดับต่ำมาก ช่วยให้ควบคุมแรงดันได้อย่างแม่นยำแม้มีการเปลี่ยนแปลงโหลดแบบฉับพลันจากรีเลย์เสริมหรือคอนแทคเตอร์ภาคสนาม

• การป้องกันกระแสเกินและความร้อน: ประกอบด้วยระบบจำกัดกระแสแบบลดกลับอัตโนมัติและกลไกตัดการทำงานเมื่ออุณหภูมิสูงแบบล็อกค้าง หากเกิดการลัดวงจรภาคสนาม อุปกรณ์จะลดกระแสเอาต์พุตอย่างปลอดภัยโดยไม่ทำให้ส่วนประกอบภายในเสียหายรุนแรง

• ความเข้ากันได้ของรูปแบบตัวเครื่อง: ออกแบบเป็นรูปแบบสอดเข้าช่องที่มีโครงสร้างแข็งแรง สามารถเชื่อมต่อโดยตรงกับตู้แร็กมาตรฐานของ ABB หรือจุดยึดเฉพาะ โดยใช้คอนเน็กเตอร์แบบ blind-mate กระแสสูงเพื่อให้หน้าสัมผัสทางไฟฟ้ามีประสิทธิภาพสูงสุด

พารามิเตอร์ฮาร์ดแวร์

คำถามที่พบบ่อยด้านวิศวกรรม

คำนำหน้า "U" ในรหัสผลิตภัณฑ์ U58923800 หมายถึงอะไร

คำนำหน้า "U" ระบุว่าหมายเลขชิ้นส่วนนี้อยู่ภายใต้โครงการแลกเปลี่ยนหมุนเวียนและซ่อมแซมจากโรงงานของ ABB โดยมีโครงสร้างและการทำงานสอดคล้องกับชิ้นส่วนฮาร์ดแวร์มาตรฐานหมายเลขฐาน 58923800 และผลิตตามค่าความคลาดเคลื่อนของ OEM เดียวกัน

จะปรับการเลือกแรงดันอินพุตของ NPOW-41 ได้อย่างไร

ต้องตรวจสอบการตั้งค่าแรงดันอินพุตก่อนจ่ายไฟ ทั้งนี้ การปรับให้ตรงกับแรงดันอินพุตอาจดำเนินการผ่านแถบจัมเปอร์ที่ขั้วต่อแบบกายภาพหรือสวิตช์เลื่อนในตัว ทั้งนี้ขึ้นอยู่กับรุ่นแก้ไขของ PCB ภายใน การตั้งค่าแรงดันไม่ถูกต้องจะทำให้ฟิวส์สายอินพุตตัด หรือทำให้เกิดความเสียหายจากแรงดันเกินภายใน

สามารถต่อ NPOW-41 หลายชุดแบบขนานเพื่อให้มีระบบสำรองไฟแบบ N+1 อย่างแท้จริงได้หรือไม่

ไม่ได้ การออกแบบตัวเครื่อง NPOW-41 มาตรฐานไม่มีไดโอดแบ่งกระแสแบบแอ็กทีฟภายในสำหรับการทำงานแบบขนาน การต่อเอาต์พุตแบบขนานโดยไม่มีบล็อกไดโอดแบบแยกแหล่งจ่ายภายนอก อาจทำให้การรับโหลดกระแสไม่สมดุลและทำให้โมดูลเสียก่อนเวลาอันควร

แนวทางการทดสอบใช้งานภาคสนามและความปลอดภัย

• ระยะเวลาหน่วงเพื่อความปลอดภัยในการคายประจุ: ตัวเก็บประจุอิเล็กโทรไลต์ความจุสูงภายในชุดจ่ายไฟยังคงเก็บประจุไฟฟ้าที่เป็นอันตรายแม้ตัดแหล่งจ่ายไฟหลักแล้ว ให้รออย่างน้อย 5 นาทีหลังจากแยกอินพุตออกโดยสมบูรณ์ ก่อนถอดชุดออกจากตัวเรือนหรือดำเนินการบำรุงรักษา

• การเดินสายขั้วต่อและข้อกำหนดแรงบิด: ยึดสายจ่ายไฟ AC หลักและจุดต่อลงดินทั้งหมดเข้ากับแถบกั้นที่กำหนด โดยใช้หางปลาย้ำแบบมีฉนวน ขันขั้วต่อสกรูทั้งหมดด้วยแรงบิดที่กำหนดอย่างเคร่งครัดที่ 0.8 Nm (7.0 in-lbs) เพื่อรักษาหน้าสัมผัสความต้านทานต่ำอย่างต่อเนื่องภายใต้สภาวะอุตสาหกรรมที่มีการสั่นสะเทือนสูง

• ความสมบูรณ์ของการต่อลงดินตัวเครื่อง: ตรวจสอบให้แน่ใจว่าตัวเรือนโมดูลมีความต่อเนื่องทางไฟฟ้าแบบโลหะสัมผัสโลหะกับบัสกราวด์ของแผ่นหลังตู้ ทำความสะอาดคราบออกซิเดชันหรือสีที่เกินบริเวณขายึดออก เพื่อให้เกิดเส้นทางอิมพีแดนซ์ต่ำสำหรับเครือข่ายกรอง EMI

• กฎการลดพิกัดตามสภาพแวดล้อม: หากอุณหภูมิภายในตู้สูงเกิน 45 deg C อย่างต่อเนื่อง ต้องตรวจสอบให้แน่ใจว่ามีพัดลมตู้ทำงานเพื่อสร้างการระบายอากาศแบบไหลผ่าน ต้องเป่าฝุ่นที่นำไฟฟ้าหรือฟิล์มสารเคมีที่สะสมบนช่องระบายความร้อนออกด้วยลมอัดที่สะอาดและแห้งทุก 6 เดือน
