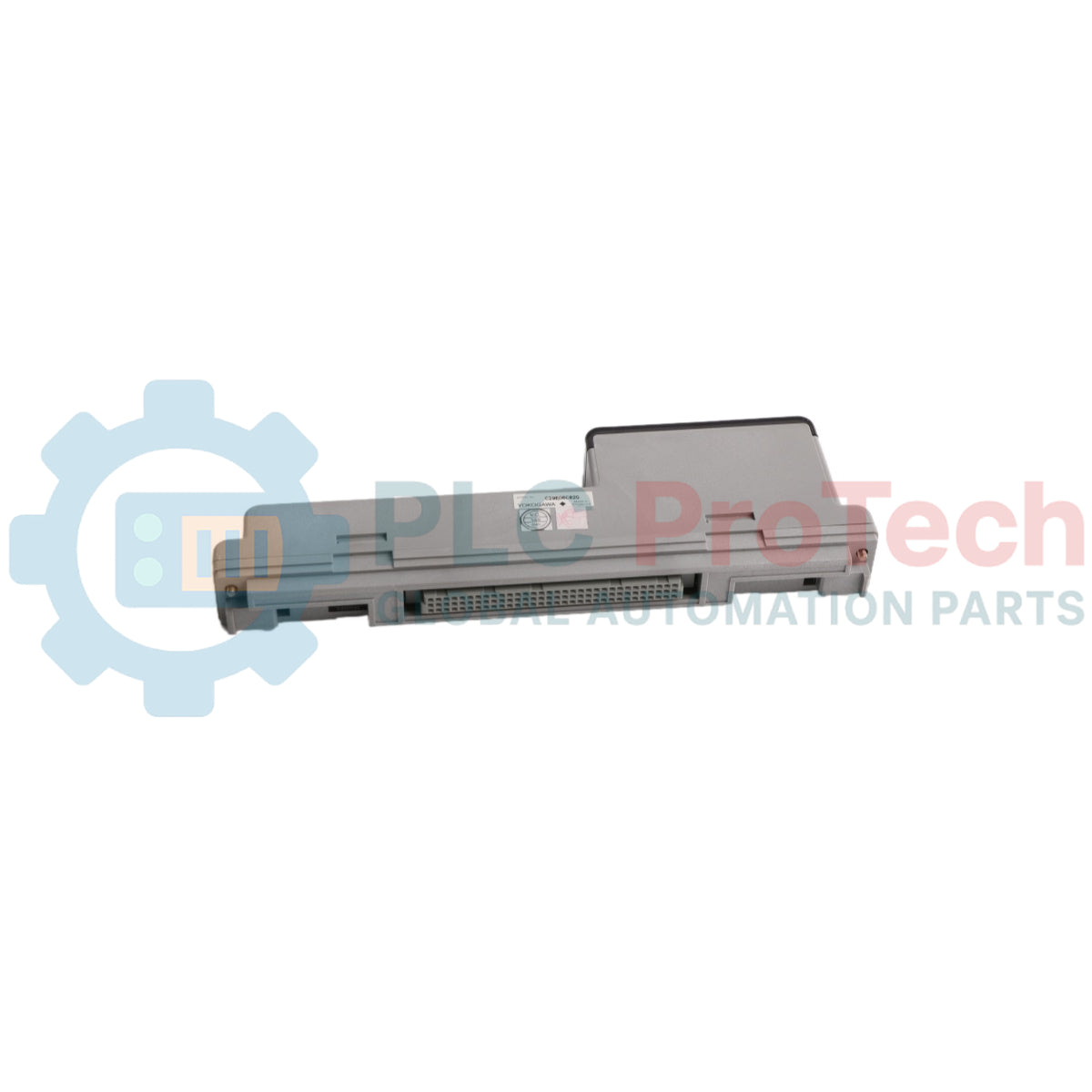

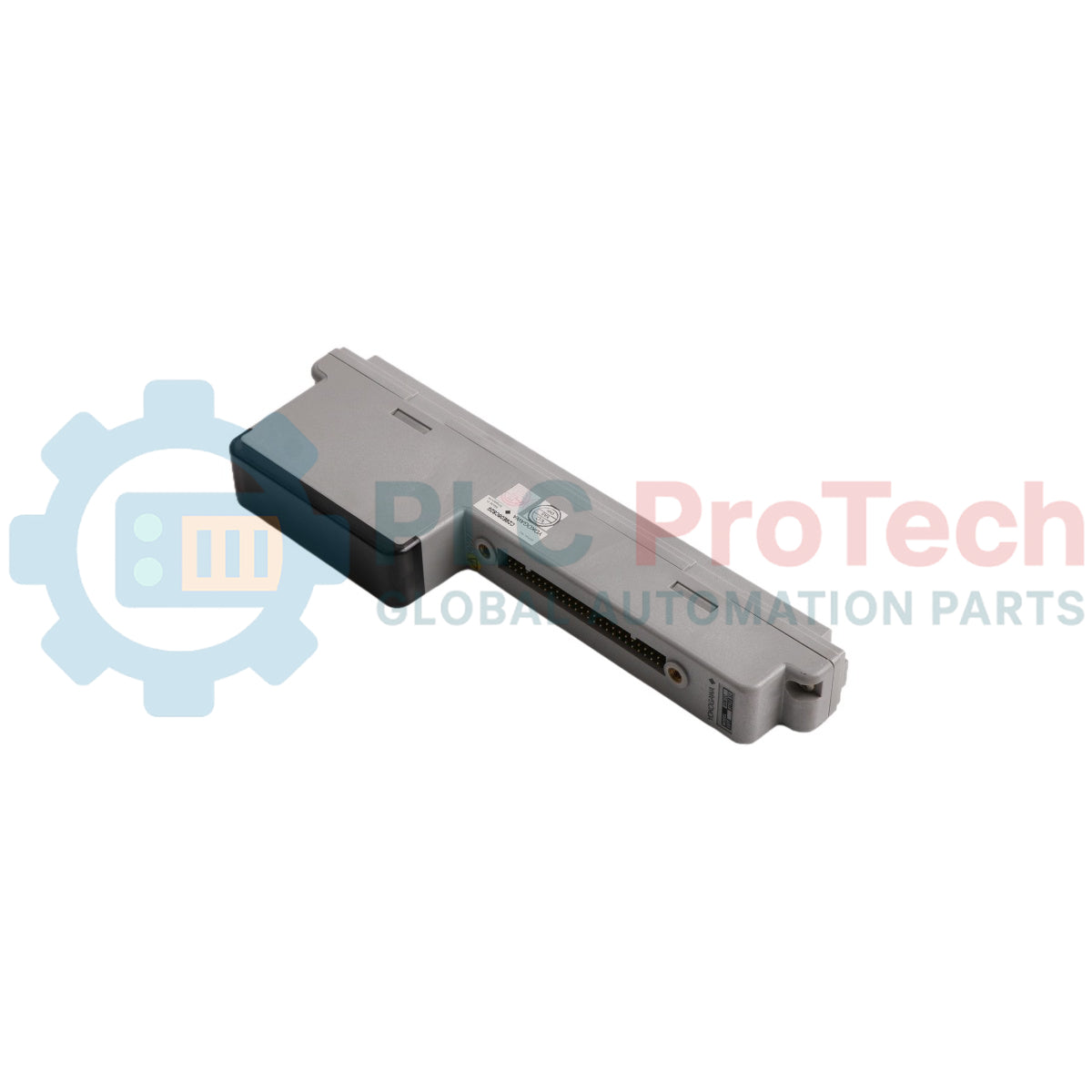

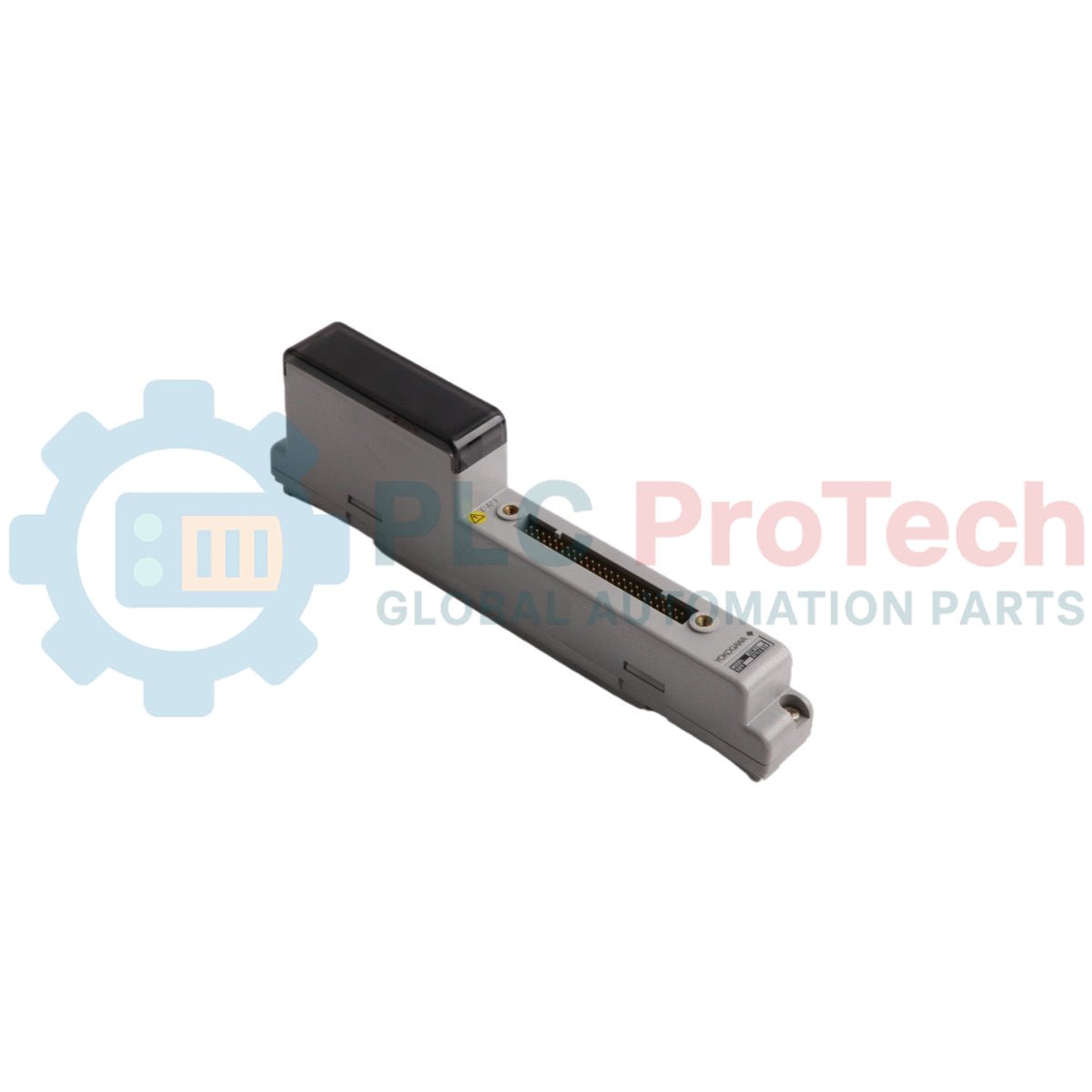

Yokogawa ADM11C เป็นโมดูลอินพุตดิจิทัล 16 ช่องสัญญาณที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบควบคุมแบบกระจาย CENTUM VP (DCS) โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับตรวจสอบภาคสนาม และนิยมใช้ในโรงกลั่น หน่วยผลิตไฟฟ้า และโรงงานเคมีภัณฑ์ขนาดใหญ่ เพื่อรับการเปลี่ยนแปลงสถานะที่สำคัญจากหน้าสัมผัสภาคสนามและปุ่มกด รองรับสัญญาณอินพุต 2 รูปแบบ จึงสามารถกำหนดค่าให้ใช้กับอินพุตหน้าสัมผัสแห้งหรืออินพุตแรงดันแบบแอ็กทีฟได้อย่างราบรื่น พร้อมความสามารถในตัวสำหรับตรวจจับสถานะ ON/OFF แบบเรียลไทม์และนับพัลส์ขอบสัญญาณความถี่สูงจากปุ่มควบคุม โมดูลนี้จึงเชื่อมโยงการทำงานทางกลภาคสนามเข้ากับลอจิกของ DCS เส้นทางการตรวจสอบที่ให้ผลแน่นอนนี้ช่วยป้องกันสัญญาณขาดหายและการประเมินสถานะกระบวนการที่ไม่ถูกต้อง ทำให้การปฏิบัติงานที่สำคัญดำเนินต่อไปได้และลดการหยุดโรงงานโดยไม่จำเป็น
แทนที่จะเป็นเพียงการตรวจจับสัญญาณดิสครีตทั่วไป ADM11C มาพร้อมสถาปัตยกรรมปรับสภาพสัญญาณที่ยืดหยุ่น ซึ่งปรับให้เหมาะกับเครือข่ายโรงงานที่ต้องการความถูกต้องและความน่าเชื่อถือสูง:
การประมวลผลอินพุตสัญญาณสองรูปแบบ: แต่ละช่องสามารถกำหนดค่าให้รับอินพุตหน้าสัมผัสแห้งหรืออินพุตแบบแอ็กทีฟที่ใช้แรงดันได้ จึงรองรับทั้งสวิตช์กลไกรุ่นเก่าและเซนเซอร์อิเล็กทรอนิกส์สมัยใหม่
การนับขอบสัญญาณในตัว: โมดูลมีวงจรตรวจจับขอบสัญญาณในตัวที่ออกแบบมาสำหรับอินพุตจากปุ่มกด สามารถลงทะเบียนพัลส์ที่มีความกว้างขั้นต่ำ 40 ms และความถี่สูงสุด 10 Hz ช่วยลดความจำเป็นในการสแกนความถี่สูงด้วย CPU ของคอนโทรลเลอร์หลัก
การกรองสัญญาณรบกวนที่มีประสิทธิภาพ: ฮาร์ดแวร์ดีบาวน์ซิงในตัวช่วยกรองการสั่นกระเพื่อมของหน้าสัมผัสเชิงกลที่มีความถี่สูง ทำให้รายงานเฉพาะการเปลี่ยนแปลงสถานะที่เกิดขึ้นจริงไปยังคอนโทรลเลอร์
| รายการข้อมูลจำเพาะ | ค่าพารามิเตอร์ที่ได้รับการรับรอง |
| รุ่น | ADM11C |
| แบรนด์ | Yokogawa Electric Corporation |
| แหล่งกำเนิด | ญี่ปุ่น |
| ความจุอินพุต | 16 จุด |
| ประเภทอินเทอร์เฟซ | ชนิดคอนเน็กเตอร์ความหนาแน่นสูง |
| พารามิเตอร์อินพุตหน้าสัมผัสแห้ง | สถานะ OFF: 100 kOhm ขึ้นไป; สถานะ ON: 200 Ohm หรือน้อยกว่า |
| พารามิเตอร์อินพุตแรงดันแบบแอ็กทีฟ | สถานะ OFF: 4.5 ถึง 25 V DC; สถานะ ON: บวก/ลบ 1 V DC (มีอิมพีแดนซ์ 200 Ohm หรือน้อยกว่า) |
| พิกัดหน้าสัมผัสภายนอก | 5 V DC, 20 mA ขึ้นไป |
| การตรวจจับความกว้างพัลส์ขั้นต่ำ | 40 ms ขึ้นไป |
| ขีดจำกัดความถี่พัลส์ | 10 Hz หรือน้อยกว่า |
| กระแสไฟที่โมดูลใช้ | 600 mA หรือน้อยกว่า (ที่ 5.0 V DC) |
| ขนาดโมดูล | 130.0 mm x 32.8 mm x 107.5 mm (สูง x กว้าง x ลึก) |
| น้ำหนักสุทธิ | ประมาณ 0.25 kg |
ถาม: ความแตกต่างทางไฟฟ้าหลักระหว่างโหมดหน้าสัมผัสกับโหมดแรงดันของ ADM11C คืออะไร?
ตอบ: ในโหมดอินพุตหน้าสัมผัส โมดูลจะจ่ายแรงดันไบแอสภายในเพื่อใช้ตรวจจับสถานะปิดหรือเปิดของหน้าสัมผัสกลไกแบบแห้ง ในโหมดอินพุตแรงดัน โมดูลจะทำหน้าที่เป็นตัวรับสัญญาณแรงดันไฟฟ้า DC แบบแอ็กทีฟจากภายนอก โดยลงทะเบียนเป็นสถานะ ON เมื่อแรงดันในลูปลดลงเหลือบวก/ลบ 1 V DC และเป็นสถานะ OFF เมื่อแรงดันอยู่ในช่วง 4.5 ถึง 25 V DC
ถาม: โมดูลนี้สามารถรับสัญญาณจากไมโครสวิตช์ที่ทำงานเร็วมากหรือพัลส์ความเร็วสูงได้หรือไม่?
ตอบ: ไม่ได้ ADM11C ได้รับการปรับให้เหมาะกับการตรวจสอบสถานะทั่วไปและปุ่มกดของผู้ปฏิบัติงาน โดยต้องใช้พัลส์ที่มีความกว้างขั้นต่ำ 40 ms และไม่สามารถลงทะเบียนความถี่สัญญาณที่เกิน 10 Hz ได้อย่างน่าเชื่อถือ สำหรับการใช้งานพัลส์ความเร็วสูง เช่น เอาต์พุตจากมิเตอร์วัดการไหลหรือเซนเซอร์วัดความเร็วเทอร์ไบน์ ต้องใช้โมดูลอินพุตพัลส์เฉพาะทาง
ถาม: ฟังก์ชันนับขอบสัญญาณจากปุ่มกดทำงานอย่างไร?
ตอบ: เมื่อกำหนดค่าให้รับอินพุตจากปุ่มกด โมดูลจะตรวจจับขอบการเปลี่ยนแปลงของหน้าสัมผัส แทนที่จะส่งเพียงสถานะคงที่ โมดูลจะบันทึกจำนวนพัลส์ในระดับโมดูล ซึ่งมีประโยชน์อย่างมากสำหรับการวัดการสั่งงานด้วยมือของผู้ปฏิบัติงานหรือการนับเหตุการณ์ตามลำดับ โดยไม่เพิ่มภาระให้กับบัสสื่อสาร FCS
การเดินสายคอนเน็กเตอร์และการเข้าปลายสาย: ตรวจสอบให้แน่ใจว่าคอนเน็กเตอร์ภาคสนามแบบหลายพินเสียบเข้ากับด้านหน้าของ ADM11C อย่างแน่นหนาและล็อกเรียบร้อย ใช้สายเคเบิลบอร์ดเทอร์มินัลที่เข้าปลายสายสำเร็จและได้รับการรับรองจาก Yokogawa เพื่อป้องกันการเดินสายผิด ความต้านทานหน้าสัมผัสสูง หรือการลัดวงจรโดยไม่ตั้งใจระหว่างช่องสัญญาณที่อยู่ติดกัน
แรงดันไบแอสและความสมบูรณ์ของลูป: สำหรับอินพุตหน้าสัมผัสแห้ง ให้ตรวจสอบว่าหน้าสัมผัสกลไกมีพิกัดรองรับการสวิตช์อย่างน้อย 5 V DC ที่ 20 mA การใช้หน้าสัมผัสที่ออกแบบมาสำหรับงานกำลังไฟฟ้าแรงดันสูงเท่านั้น อาจทำให้เกิดการสะสมของออกไซด์บนผิวสวิตช์ ส่งผลให้เกิดความขัดข้องแบบ "วงจรเปิด" เป็นระยะ เนื่องจากแรงดันไบแอสกำลังต่ำไม่สามารถทำลายชั้นออกไซด์ได้
การเดินสายภายนอกและการชีลด์: หลีกเลี่ยงการเดินสายสัญญาณอินพุตดิจิทัลในท่อร้อยสายหรือถาดสายเดียวกับสายมอเตอร์ไฟฟ้า AC กำลังสูงหรือเอาต์พุตของชุดขับความถี่แปรผัน (VFD) สัญญาณรบกวนแม่เหล็กไฟฟ้าที่เหนี่ยวนำเข้าสู่สายอินพุตดิจิทัลอาจทำให้เกิดการทริกเกอร์ขอบสัญญาณหลอก หรือทำให้เกิดความผิดปกติ "Not OK" บนโมดูล
Global Express Shipping
Returns & Warranty
Manufacturer: Yokogawa
Product No.: ADM11C
Country of origin:ญี่ปุ่น
Product Type: โมดูลอินพุตหน้าสัมผัส
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 300g
Dimensions: 3.3 ซม. x 10.7 ซม. x 13 ซม.
Shipping port: Xiamen
Warranty: 12 months
Yokogawa ADM11C เป็นโมดูลอินพุตดิจิทัล 16 ช่องสัญญาณที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบควบคุมแบบกระจาย CENTUM VP (DCS) โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซหลักสำหรับตรวจสอบภาคสนาม และนิยมใช้ในโรงกลั่น หน่วยผลิตไฟฟ้า และโรงงานเคมีภัณฑ์ขนาดใหญ่ เพื่อรับการเปลี่ยนแปลงสถานะที่สำคัญจากหน้าสัมผัสภาคสนามและปุ่มกด รองรับสัญญาณอินพุต 2 รูปแบบ จึงสามารถกำหนดค่าให้ใช้กับอินพุตหน้าสัมผัสแห้งหรืออินพุตแรงดันแบบแอ็กทีฟได้อย่างราบรื่น พร้อมความสามารถในตัวสำหรับตรวจจับสถานะ ON/OFF แบบเรียลไทม์และนับพัลส์ขอบสัญญาณความถี่สูงจากปุ่มควบคุม โมดูลนี้จึงเชื่อมโยงการทำงานทางกลภาคสนามเข้ากับลอจิกของ DCS เส้นทางการตรวจสอบที่ให้ผลแน่นอนนี้ช่วยป้องกันสัญญาณขาดหายและการประเมินสถานะกระบวนการที่ไม่ถูกต้อง ทำให้การปฏิบัติงานที่สำคัญดำเนินต่อไปได้และลดการหยุดโรงงานโดยไม่จำเป็น
แทนที่จะเป็นเพียงการตรวจจับสัญญาณดิสครีตทั่วไป ADM11C มาพร้อมสถาปัตยกรรมปรับสภาพสัญญาณที่ยืดหยุ่น ซึ่งปรับให้เหมาะกับเครือข่ายโรงงานที่ต้องการความถูกต้องและความน่าเชื่อถือสูง:
การประมวลผลอินพุตสัญญาณสองรูปแบบ: แต่ละช่องสามารถกำหนดค่าให้รับอินพุตหน้าสัมผัสแห้งหรืออินพุตแบบแอ็กทีฟที่ใช้แรงดันได้ จึงรองรับทั้งสวิตช์กลไกรุ่นเก่าและเซนเซอร์อิเล็กทรอนิกส์สมัยใหม่
การนับขอบสัญญาณในตัว: โมดูลมีวงจรตรวจจับขอบสัญญาณในตัวที่ออกแบบมาสำหรับอินพุตจากปุ่มกด สามารถลงทะเบียนพัลส์ที่มีความกว้างขั้นต่ำ 40 ms และความถี่สูงสุด 10 Hz ช่วยลดความจำเป็นในการสแกนความถี่สูงด้วย CPU ของคอนโทรลเลอร์หลัก
การกรองสัญญาณรบกวนที่มีประสิทธิภาพ: ฮาร์ดแวร์ดีบาวน์ซิงในตัวช่วยกรองการสั่นกระเพื่อมของหน้าสัมผัสเชิงกลที่มีความถี่สูง ทำให้รายงานเฉพาะการเปลี่ยนแปลงสถานะที่เกิดขึ้นจริงไปยังคอนโทรลเลอร์
| รายการข้อมูลจำเพาะ | ค่าพารามิเตอร์ที่ได้รับการรับรอง |
| รุ่น | ADM11C |
| แบรนด์ | Yokogawa Electric Corporation |
| แหล่งกำเนิด | ญี่ปุ่น |
| ความจุอินพุต | 16 จุด |
| ประเภทอินเทอร์เฟซ | ชนิดคอนเน็กเตอร์ความหนาแน่นสูง |
| พารามิเตอร์อินพุตหน้าสัมผัสแห้ง | สถานะ OFF: 100 kOhm ขึ้นไป; สถานะ ON: 200 Ohm หรือน้อยกว่า |
| พารามิเตอร์อินพุตแรงดันแบบแอ็กทีฟ | สถานะ OFF: 4.5 ถึง 25 V DC; สถานะ ON: บวก/ลบ 1 V DC (มีอิมพีแดนซ์ 200 Ohm หรือน้อยกว่า) |
| พิกัดหน้าสัมผัสภายนอก | 5 V DC, 20 mA ขึ้นไป |
| การตรวจจับความกว้างพัลส์ขั้นต่ำ | 40 ms ขึ้นไป |
| ขีดจำกัดความถี่พัลส์ | 10 Hz หรือน้อยกว่า |
| กระแสไฟที่โมดูลใช้ | 600 mA หรือน้อยกว่า (ที่ 5.0 V DC) |
| ขนาดโมดูล | 130.0 mm x 32.8 mm x 107.5 mm (สูง x กว้าง x ลึก) |
| น้ำหนักสุทธิ | ประมาณ 0.25 kg |
ถาม: ความแตกต่างทางไฟฟ้าหลักระหว่างโหมดหน้าสัมผัสกับโหมดแรงดันของ ADM11C คืออะไร?
ตอบ: ในโหมดอินพุตหน้าสัมผัส โมดูลจะจ่ายแรงดันไบแอสภายในเพื่อใช้ตรวจจับสถานะปิดหรือเปิดของหน้าสัมผัสกลไกแบบแห้ง ในโหมดอินพุตแรงดัน โมดูลจะทำหน้าที่เป็นตัวรับสัญญาณแรงดันไฟฟ้า DC แบบแอ็กทีฟจากภายนอก โดยลงทะเบียนเป็นสถานะ ON เมื่อแรงดันในลูปลดลงเหลือบวก/ลบ 1 V DC และเป็นสถานะ OFF เมื่อแรงดันอยู่ในช่วง 4.5 ถึง 25 V DC
ถาม: โมดูลนี้สามารถรับสัญญาณจากไมโครสวิตช์ที่ทำงานเร็วมากหรือพัลส์ความเร็วสูงได้หรือไม่?
ตอบ: ไม่ได้ ADM11C ได้รับการปรับให้เหมาะกับการตรวจสอบสถานะทั่วไปและปุ่มกดของผู้ปฏิบัติงาน โดยต้องใช้พัลส์ที่มีความกว้างขั้นต่ำ 40 ms และไม่สามารถลงทะเบียนความถี่สัญญาณที่เกิน 10 Hz ได้อย่างน่าเชื่อถือ สำหรับการใช้งานพัลส์ความเร็วสูง เช่น เอาต์พุตจากมิเตอร์วัดการไหลหรือเซนเซอร์วัดความเร็วเทอร์ไบน์ ต้องใช้โมดูลอินพุตพัลส์เฉพาะทาง
ถาม: ฟังก์ชันนับขอบสัญญาณจากปุ่มกดทำงานอย่างไร?
ตอบ: เมื่อกำหนดค่าให้รับอินพุตจากปุ่มกด โมดูลจะตรวจจับขอบการเปลี่ยนแปลงของหน้าสัมผัส แทนที่จะส่งเพียงสถานะคงที่ โมดูลจะบันทึกจำนวนพัลส์ในระดับโมดูล ซึ่งมีประโยชน์อย่างมากสำหรับการวัดการสั่งงานด้วยมือของผู้ปฏิบัติงานหรือการนับเหตุการณ์ตามลำดับ โดยไม่เพิ่มภาระให้กับบัสสื่อสาร FCS
การเดินสายคอนเน็กเตอร์และการเข้าปลายสาย: ตรวจสอบให้แน่ใจว่าคอนเน็กเตอร์ภาคสนามแบบหลายพินเสียบเข้ากับด้านหน้าของ ADM11C อย่างแน่นหนาและล็อกเรียบร้อย ใช้สายเคเบิลบอร์ดเทอร์มินัลที่เข้าปลายสายสำเร็จและได้รับการรับรองจาก Yokogawa เพื่อป้องกันการเดินสายผิด ความต้านทานหน้าสัมผัสสูง หรือการลัดวงจรโดยไม่ตั้งใจระหว่างช่องสัญญาณที่อยู่ติดกัน
แรงดันไบแอสและความสมบูรณ์ของลูป: สำหรับอินพุตหน้าสัมผัสแห้ง ให้ตรวจสอบว่าหน้าสัมผัสกลไกมีพิกัดรองรับการสวิตช์อย่างน้อย 5 V DC ที่ 20 mA การใช้หน้าสัมผัสที่ออกแบบมาสำหรับงานกำลังไฟฟ้าแรงดันสูงเท่านั้น อาจทำให้เกิดการสะสมของออกไซด์บนผิวสวิตช์ ส่งผลให้เกิดความขัดข้องแบบ "วงจรเปิด" เป็นระยะ เนื่องจากแรงดันไบแอสกำลังต่ำไม่สามารถทำลายชั้นออกไซด์ได้
การเดินสายภายนอกและการชีลด์: หลีกเลี่ยงการเดินสายสัญญาณอินพุตดิจิทัลในท่อร้อยสายหรือถาดสายเดียวกับสายมอเตอร์ไฟฟ้า AC กำลังสูงหรือเอาต์พุตของชุดขับความถี่แปรผัน (VFD) สัญญาณรบกวนแม่เหล็กไฟฟ้าที่เหนี่ยวนำเข้าสู่สายอินพุตดิจิทัลอาจทำให้เกิดการทริกเกอร์ขอบสัญญาณหลอก หรือทำให้เกิดความผิดปกติ "Not OK" บนโมดูล
