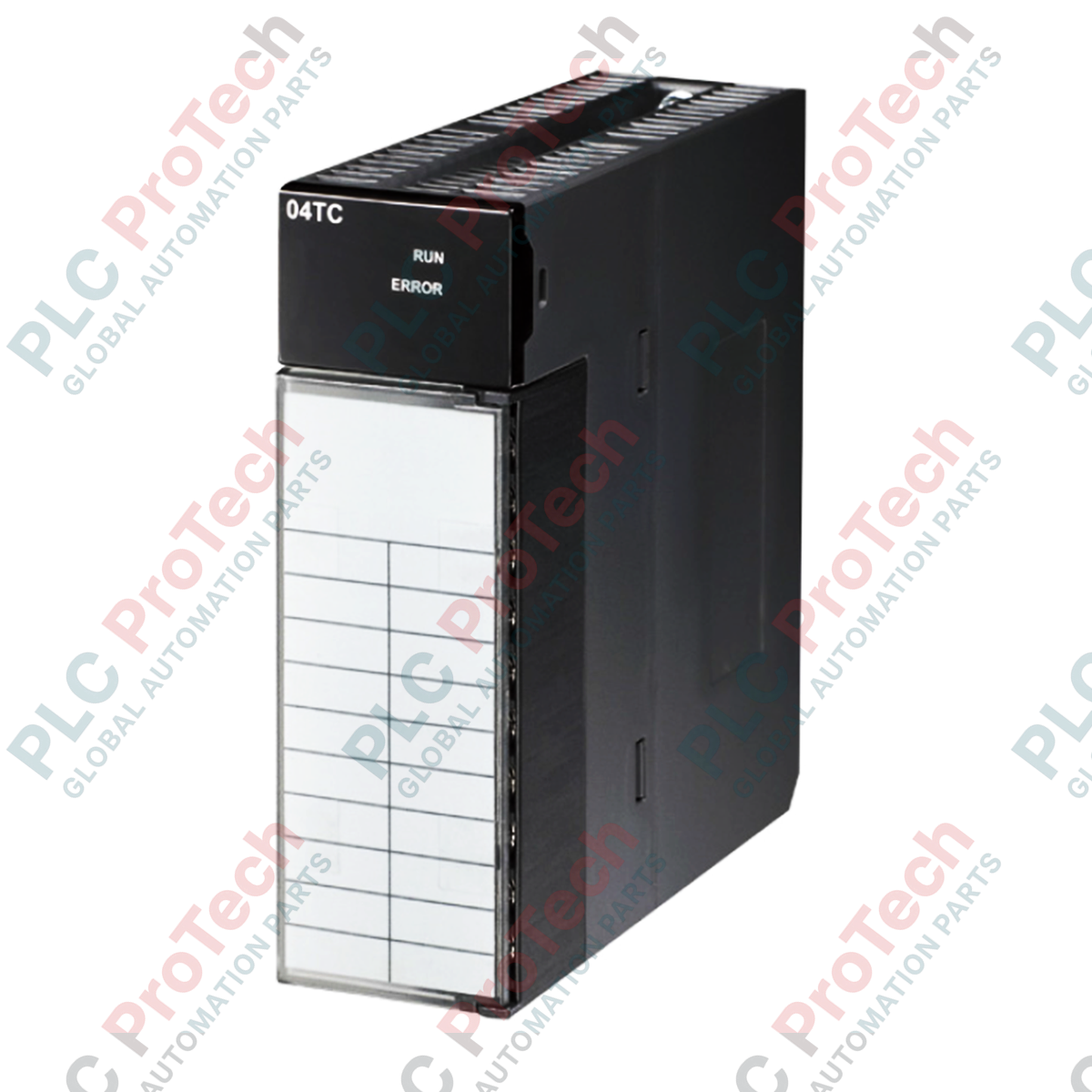

โมดูลวัดอุณหภูมิเทอร์โมคัปเปิล 4 ช่อง DELTA AH500 Series AH04TC-5A

ภาพรวมผลิตภัณฑ์

AH04TC-5A (AH04TC5A) เป็นโมดูลวัดอุณหภูมิประสิทธิภาพสูงแบบ 4 ช่องสัญญาณ ซึ่งออกแบบมาสำหรับระบบ PLC แบบโมดูลาร์ Delta AH500 โดยเฉพาะ โมดูลนี้ได้รับการออกแบบทางวิศวกรรมเพื่อการตรวจติดตามและควบคุมอุณหภูมิอย่างแม่นยำสูงในกระบวนการอุตสาหกรรมที่มีความต้องการสูง เช่น การอัดรีดพลาสติก การอบชุบด้วยความร้อน และเครื่องปฏิกรณ์เคมี รองรับเทอร์โมคัปเปิลหลายประเภท (J, K, R, S, T, E, N) และสัญญาณแรงดันต่ำ (±150mV) พร้อมความละเอียดที่ใช้งานได้จริง 16 บิต AH04TC-5A ได้รับการออกแบบเพื่อความน่าเชื่อถือสำหรับงานสำคัญ โดยมีความสามารถในการ ถอดเปลี่ยนขณะระบบทำงาน การแยกสัญญาณ และ ฟังก์ชันควบคุม PID ในตัว ช่วยให้สามารถจัดการลูปอุณหภูมิได้อย่างอิสระจากรอบการสแกนของ CPU หลัก

การกำหนดค่าทางเทคนิค

ฮาร์ดแวร์ของ AH04TC-5A ได้รับการออกแบบเพื่อความสมบูรณ์ของสัญญาณและเวลาทำงานของระบบที่สูงสุด ใช้ เทอร์มินัลบล็อกแบบถอดได้มาตรฐาน JIS ซึ่งช่วยให้การบำรุงรักษาและการเดินสายภาคสนามสะดวกยิ่งขึ้น โมดูลมีเวลาแปลงสัญญาณที่รวดเร็วเพียง 200ms ต่อช่องสัญญาณ ช่วยให้การเก็บข้อมูลตอบสนองต่อการเปลี่ยนแปลงอุณหภูมิแบบไดนามิกได้ดี การออกแบบ สัญญาณแบบแยกวงจร ช่วยปกป้องแบ็กเพลน PLC ภายในจากสัญญาณรบกวนทางไฟฟ้าจากฝั่งภาคสนาม นอกจากนี้ยังมีความสามารถในการวินิจฉัยขั้นสูง ได้แก่ การตรวจจับการขาดการเชื่อมต่อ เพื่อแจ้งเตือนผู้ควบคุมทันทีเมื่อโพรบเทอร์โมคัปเปิลขัดข้อง และ ไฟ LED แสดงสถานะโมดูล สำหรับการแก้ไขปัญหา ณ จุดติดตั้งอย่างรวดเร็ว

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับข้อมูลทางเทคนิค

AH04TC-5A รองรับการชดเชยจุดต่อเย็น (CJC) หรือไม่?

รองรับ เพื่อรักษาความแม่นยำสูง โมดูลมีการชดเชยจุดต่อเย็นภายใน เพื่อชดเชยอุณหภูมิบริเวณเทอร์มินัลบล็อกที่สายเทอร์โมคัปเปิลเชื่อมต่ออยู่ ซึ่งช่วยให้การแปลงแรงดันเป็นอุณหภูมิมีความแม่นยำแม้ในสภาวะแวดล้อมที่มีอุณหภูมิแตกต่างกัน

ฟังก์ชัน "การถอดเปลี่ยนขณะระบบทำงาน" ในซีรีส์ AH500 มีประโยชน์อย่างไร?

AH04TC-5A ได้รับการออกแบบสำหรับระบบที่ต้องมีความพร้อมใช้งานสูง การถอดเปลี่ยนขณะระบบทำงานช่วยให้คุณเปลี่ยนโมดูลอุณหภูมิที่ชำรุดได้โดยไม่ต้องปิดแร็ก PLC ทั้งหมดหรือหยุดกระบวนการผลิต ฟังก์ชันนี้มีความสำคัญต่อสายการผลิตแบบต่อเนื่อง ซึ่งการหยุดทำงานอาจทำให้สูญเสียวัตถุดิบเป็นจำนวนมาก

ฟังก์ชัน PID ทำงานภายในโมดูลอย่างไร?

แทนที่จะให้ CPU ของ PLC คำนวณ PID ทั้งหมด AH04TC-5A สามารถกำหนดค่าให้จัดการลูป PID ภายในโมดูลได้ ซึ่งช่วยลดภาระการประมวลผลของ CPU หลัก และช่วยให้การควบคุมอุณหภูมิดำเนินต่อไปได้อย่างราบรื่น แม้เวลาในการสแกนของ CPU จะเพิ่มขึ้นเนื่องจากตรรกะที่ซับซ้อนในส่วนอื่นของโปรแกรม

คู่มือวิศวกรรมและการติดตั้ง

• การเดินสายเทอร์โมคัปเปิล: เมื่อเดินสายทั้ง 4 ช่องสัญญาณ ให้ใช้สายชดเชยที่ถูกต้องสำหรับประเภทเทอร์โมคัปเปิลที่ใช้งานอยู่เสมอ การใช้สายต่างประเภทปะปนกันหรือใช้สายทองแดงมาตรฐานจะทำให้เกิดความคลาดเคลื่อนในการวัดอย่างมาก ตรวจสอบให้แน่ใจว่าขั้วไฟฟ้า (บวก/ลบ) ถูกต้องตามที่กำหนดอย่างเคร่งครัดที่เทอร์มินัลบล็อก JIS

• การลดสัญญาณรบกวน: เพื่อให้ได้ความแม่นยำตามพิกัดที่ ±0.6% ควรเดินสายเทอร์โมคัปเปิลให้ห่างจากสายไฟ AC แรงดันสูงและไดรฟ์ปรับความถี่ (VFD) หากสภาพแวดล้อมมีสัญญาณรบกวนทางไฟฟ้าสูง ให้ใช้การตั้งค่าการกรองสัญญาณดิจิทัลในตัวโมดูลผ่านซอฟต์แวร์กำหนดค่า AH500

• การตรวจจับการขาดการเชื่อมต่อ: เปิดใช้งานฟังก์ชัน "การตรวจจับการขาดการเชื่อมต่อ" ในพารามิเตอร์ของโมดูล ฟังก์ชันนี้ช่วยให้ PLC เรียกใช้ลำดับการทำงานเพื่อความปลอดภัย เช่น การปิดฮีตเตอร์ ได้ทันทีเมื่อสายเซนเซอร์ขาด เพื่อป้องกันการให้ความร้อนที่ไม่สามารถควบคุมได้
