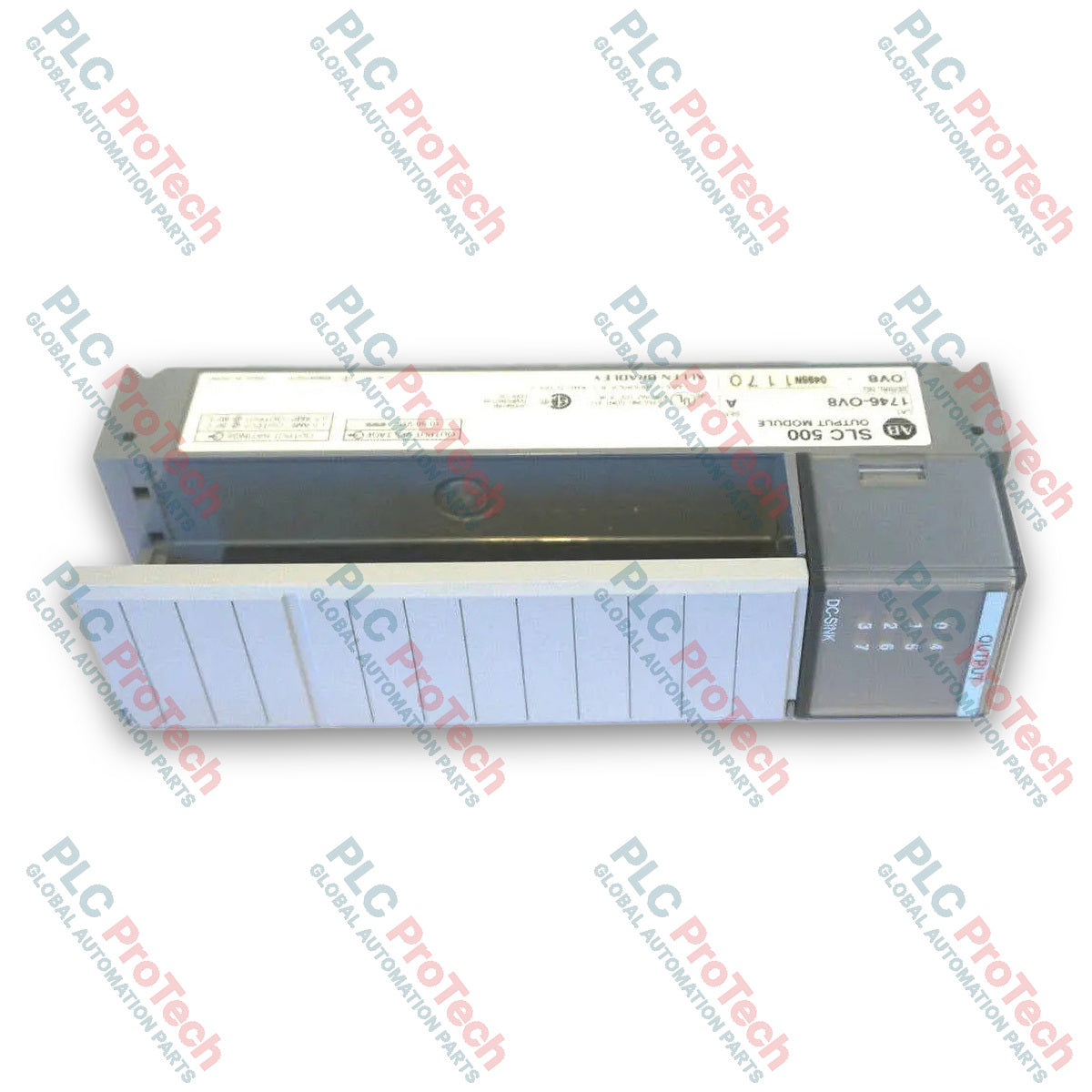

โมดูลเอาต์พุต DC Allen-Bradley 1746-OV8 SLC 500

SKU 1746-OV8

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1746-OV8
Origin สหรัฐอเมริกา
Product Type: โมดูลเอาต์พุต
Payment: T/T, Western Union
Weight: 0.45 kg
Dimensions: 145 mm x 35 mm x 142 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

Allen-Bradley 1746-OV8 เป็นโมดูลเอาต์พุตแบบดิจิทัลที่เชื่อถือได้ ออกแบบมาโดยเฉพาะสำหรับแพลตฟอร์มคอนโทรลเลอร์ลอจิกแบบโปรแกรมได้ SLC 500 แบบโมดูลาร์ของ Allen-Bradley ในฐานะโมดูลเอาต์พุต DC แบบซิงก์กระแสไฟฟ้า 8 จุด โมดูลนี้ให้ประสิทธิภาพที่เชื่อถือได้สำหรับงานระบบอัตโนมัติอุตสาหกรรมทั่วไปที่ต้องการการสวิตช์กระแสตรง ออกแบบมาสำหรับสภาพแวดล้อมโรงงานที่มีความต้องการสูง โมดูลนี้ติดตั้งเข้ากับแร็กแชสซี SLC 500 ได้อย่างลงตัว เพื่อเพิ่มขีดความสามารถในการควบคุมและเชื่อมต่อโดยตรงกับแอคชูเอเตอร์ภาคสนาม วาล์วโซลินอยด์ และหลอดไฟแสดงสถานะ

คุณสมบัติด้านวิศวกรรมประกอบด้วยไฟ LED แสดงสถานะที่แผงด้านหน้า ซึ่งแสดงสถานะ I/O แต่ละจุดเพื่อการแก้ไขปัญหาและบำรุงรักษาอย่างรวดเร็ว โมดูลนี้ใช้เทอร์มินัลบล็อกแบบยกตัวเองที่แข็งแรง รองรับสายไฟขนาดสูงสุด 14 AWG จึงมั่นใจได้ถึงการเชื่อมต่อทางไฟฟ้าที่ปลอดภัย นอกจากนี้ยังรองรับสายเคเบิลที่เดินสายไว้ล่วงหน้าและโมดูลอินเทอร์เฟซ 1492 เพื่อให้การเดินสายภายในตู้เป็นเรื่องง่ายและลดเวลาในการติดตั้ง

คุณสมบัติ

ช่องเอาต์พุต DC แบบซิงก์กระแสไฟฟ้า 8 ช่อง สำหรับการใช้งานทั่วไป
ช่วงแรงดันไฟฟ้าที่ใช้งาน 10 ถึง 50 VDC
ไฟแสดงสถานะที่แผงด้านหน้าให้ข้อมูลภาพแบบเรียลไทม์สำหรับเอาต์พุตแต่ละจุด
แผ่นเทอร์มินัลแบบยกตัวเองรองรับสายไฟขนาดสูงสุด 14 AWG (2 ตารางมิลลิเมตร)
รองรับสายเคเบิลที่เดินสายไว้ล่วงหน้าและโมดูลอินเทอร์เฟซ 1492 เพื่อการรวมระบบที่ง่ายขึ้น
การใช้กระแสไฟฟ้าจากแบ็กเพลน 135 mA ที่ 5 VDC

การใช้งาน

ระบบอัตโนมัติอุตสาหกรรมแบบดิจิทัลและการควบคุมเครื่องจักร
การเชื่อมต่อกับโซลินอยด์ รีเลย์ และคอนแทคเตอร์ที่ใช้ไฟ DC
การแสดงสถานะและการเปิดใช้งานสัญญาณเตือน
การควบคุมระบบขนถ่ายวัสดุและระบบสายพานลำเลียง
การควบคุมกระบวนการและอุปกรณ์การผลิตแบบดิจิทัล

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Allen-Bradley / Rockwell Automation
รุ่นที่แน่นอน	1746-OV8
ประเภทผลิตภัณฑ์	โมดูลเอาต์พุต DC SLC 500
ประเภทโมดูล	เอาต์พุต DC แบบซิงก์กระแสไฟฟ้า
จำนวนเอาต์พุต	8 จุด
ช่วงแรงดันไฟฟ้าที่ใช้งาน	10 ถึง 50 VDC
พิกัดกระแสต่อเอาต์พุต	สูงสุด 1.0 A หรือ 0.5 A
พิกัดกระแสต่อโมดูล	สูงสุด 8.0 A หรือ 4.0 A (ขึ้นอยู่กับอุณหภูมิภายในตู้)
การใช้กระแสไฟฟ้าจากแบ็กเพลน	135 mA ที่ 5 VDC
ความหน่วงของสัญญาณ - เปิด	สูงสุด 0.1 ms
ความหน่วงของสัญญาณ - ปิด	สูงสุด 1.0 ms
อุณหภูมิขณะใช้งาน	0 ถึง 60 องศาเซลเซียส
อุณหภูมิขณะจัดเก็บ	-40 ถึง 85 องศาเซลเซียส
ความชื้นสัมพัทธ์	5 ถึง 95 เปอร์เซ็นต์ โดยไม่มีการควบแน่น
ประเทศต้นกำเนิด	สหรัฐอเมริกา

การเชื่อมต่อ / อินเทอร์เฟซ

โมดูล 1746-OV8 มีเทอร์มินัลบล็อกแบบถอดได้อยู่ที่ด้านหน้าของตัวเครื่อง ช่วยให้ติดตั้งและเปลี่ยนสายไฟได้ง่ายโดยไม่ต้องรบกวนการเดินสายภาคสนาม เทอร์มินัลใช้แผ่นกดแบบยกตัวเองที่ออกแบบมาเพื่อการเชื่อมต่อที่ปลอดภัยกับสายทองแดงแบบแกนเดี่ยวหรือแบบตีเกลียวขนาดสูงสุด 14 AWG นอกจากนี้ โมดูลยังรองรับสายอินเทอร์เฟซและระบบเชื่อมต่อ Bulletin 1492 มาตรฐาน เพื่ออำนวยความสะดวกในการเดินสายภาคสนามแบบเสียบแล้วใช้งานได้ทันที

แนวทางการติดตั้ง

ถอดแหล่งจ่ายไฟออกจากแชสซี SLC 500 และแหล่งจ่ายไฟภายนอกทุกครั้งก่อนติดตั้งหรือถอดโมดูล 1746-OV8 เพื่อป้องกันไฟฟ้าช็อตหรือความเสียหายต่ออุปกรณ์ ใส่โมดูลลงในสล็อต I/O ที่ว่างอยู่ของแชสซี SLC 500 โดยตรวจสอบให้แน่ใจว่าคอนเน็กเตอร์แบ็กเพลนอยู่ในแนวที่ถูกต้อง จากนั้นยึดโมดูลด้วยสกรูยึดด้านบนและด้านล่าง เชื่อมต่อสายร่วมของโหลด DC และอุปกรณ์เอาต์พุตตามแผนผังการเดินสายที่เหมาะสมสำหรับการกำหนดค่าเอาต์พุตแบบซิงก์

การปฏิบัติตามมาตรฐานและการรับรอง

ได้รับการรับรอง UL สำหรับอุปกรณ์ควบคุมอุตสาหกรรม
ได้รับการรับรอง C-UL ตามมาตรฐาน CSA C22.2 No. 142
สถานที่อันตราย Class I, Division 2, Groups A, B, C, D
มีเครื่องหมาย CE ตามข้อกำหนดของสหภาพยุโรปที่เกี่ยวข้อง
มีเครื่องหมาย C-Tick สำหรับออสเตรเลียและนิวซีแลนด์

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the Allen-Bradley 1746-OV8 module?

The Allen-Bradley 1746-OV8 is an 8-point discrete current sinking DC output module designed specifically for the SLC 500 modular programmable logic controller platform. It operates within a voltage range of 10 to 50 VDC to drive field actuators, solenoids, and indicator lamps. This hardware integrates seamlessly into standard SLC 500 chassis racks for demanding industrial automation environments.

What are the electrical ratings for the 1746-OV8 output channels?

The Allen-Bradley 1746-OV8 features 8 current sinking DC output channels with an operating voltage range of 10 to 50 VDC. Each output provides a maximum current rating of 1.0 A or 0.5 A depending on application parameters, with a total module current rating of up to 8.0 A. Furthermore, the unit draws 135 mA of backplane current from the 5 VDC power supply.

How do I wire and install the Allen-Bradley 1746-OV8?

The Allen-Bradley 1746-OV8 utilizes self-lifting pressure plate terminal blocks that securely accommodate copper wire up to 14 AWG. Users must always disconnect power to the SLC 500 chassis before inserting the module into an available I/O slot and tightening the retaining screws. It also supports Bulletin 1492 pre-wired interface cables for streamlined panel wiring and plug-and-play setup.

What diagnostic features are built into the 1746-OV8 module?

The Allen-Bradley 1746-OV8 is equipped with front-panel LED indicators that provide real-time visual feedback for each individual I/O point. These status LEDs allow maintenance personnel to quickly verify channel operation and troubleshoot field device issues. This immediate feedback helps minimize downtime in automated manufacturing and process control applications.

What are the environmental operating limits of the 1746-OV8?

The Allen-Bradley 1746-OV8 is engineered to withstand harsh factory floors within an operating temperature range of 0 to 60 degrees Celsius. For storage, the module can tolerate ambient temperatures from -40 to 85 degrees Celsius. Additionally, it operates reliably in relative humidity conditions ranging from 5 to 95 percent without condensation.
