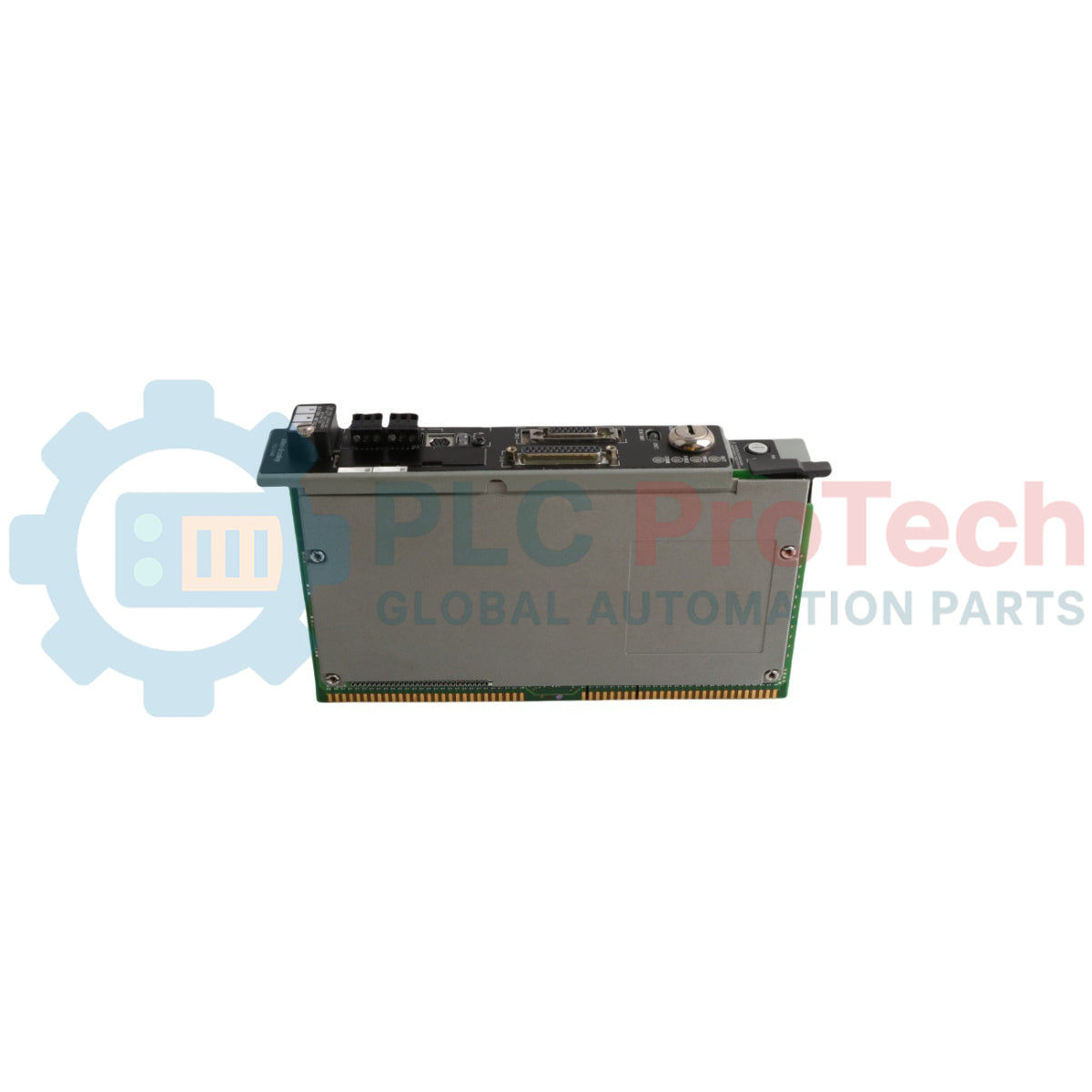

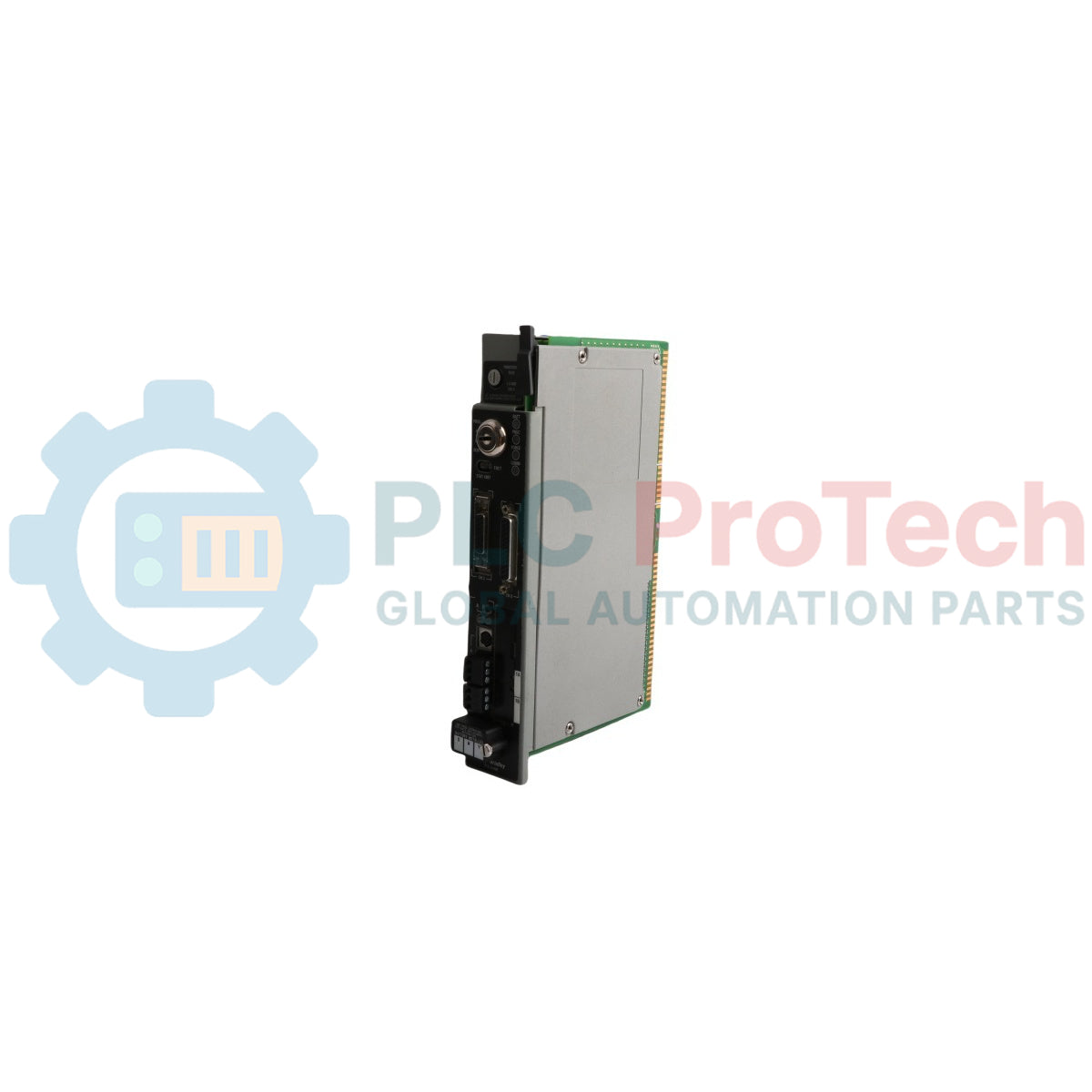

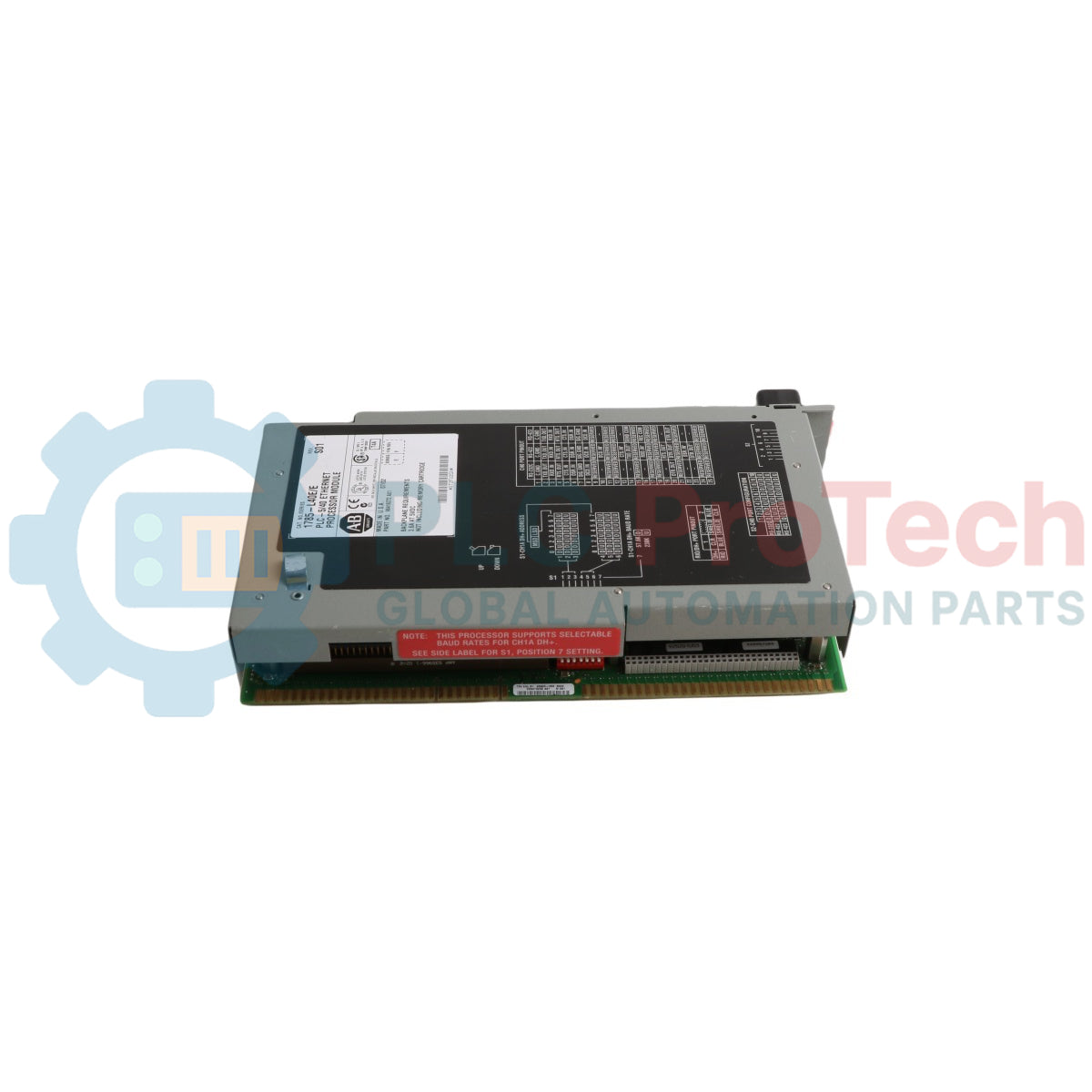

คอนโทรลเลอร์แบบโปรแกรมได้ Ethernet PLC-5 Allen-Bradley 1785-L40E

ภาพรวมผลิตภัณฑ์

1785-L40E เป็น ตัวควบคุมแบบโปรแกรมได้ Ethernet PLC-5 แบบสล็อตเดียวประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับแพลตฟอร์ม Universal I/O ของ Allen-Bradley 1771 โดยมีพอร์ต Ethernet ในตัว (10 Mbps) ช่วยให้สามารถสื่อสารแบบเพียร์ทูเพียร์ความเร็วสูง อัปโหลด/ดาวน์โหลดโปรแกรม และเก็บรวบรวมข้อมูลผ่านเครือข่ายสำนักงานหรือเครือข่ายอุตสาหกรรมมาตรฐานได้ ด้วยหน่วยความจำผู้ใช้ขนาด 48k คำ และความสามารถในการจัดการจุด I/O ได้สูงสุด 2048 จุด 1785-L40E จึงเป็นโซลูชันควบคุมที่แข็งแกร่งสำหรับการใช้งานอุตสาหกรรมขนาดกลางถึงขนาดใหญ่ ซึ่งต้องการการผสานรวมอย่างราบรื่นระหว่างหน้างานการผลิตกับระบบ Ethernet ระดับองค์กร

การสื่อสารและลอจิกการทำงาน

1785-L40E ช่วยลดความซับซ้อนของสถาปัตยกรรมเครือข่ายด้วยการไม่จำเป็นต้องใช้โมดูลบริดจ์ภายนอก โดยมีช่องสัญญาณสื่อสารความเร็วสูง 3 ช่อง ได้แก่ พอร์ต Ethernet โดยเฉพาะ 1 พอร์ต และ พอร์ต DH+/Remote I/O ที่กำหนดค่าได้ 2 พอร์ต ทำให้ตัวควบคุมสามารถจัดการแชสซี 1771 ในพื้นที่ ประสานงานกับแร็ก I/O ระยะไกล และสื่อสารกับ HMI หรือระบบ SCADA ผ่าน EtherNet/IP ได้พร้อมกัน ชุดคำสั่งอันทรงพลังรองรับการคำนวณเลขทศนิยมขั้นสูง การควบคุม PID และการจัดการข้อมูลที่ซับซ้อน จึงเป็น “ม้างาน” สำหรับอุตสาหกรรมยานยนต์ อาหารและเครื่องดื่ม และการขนถ่ายวัสดุ

ข้อมูลจำเพาะทางเทคนิค

ส่งออกไปยัง Google ชีต

คำถามที่พบบ่อยด้านเทคนิค

พอร์ต Ethernet ช่วยเพิ่มการผสานรวมระบบได้อย่างไรพอร์ต Ethernet ในตัวรองรับโปรโตคอล EtherNet/IP ทำให้ 1785-L40E เชื่อมต่อกับโครงสร้างพื้นฐานเครือข่ายมาตรฐานได้โดยตรง ช่วยให้อัตราการส่งข้อมูลสูงกว่า DH+ แบบดั้งเดิม และทำให้สามารถแก้ไขปัญหาและตั้งโปรแกรมจากระยะไกลผ่าน LAN ของโรงงานได้โดยไม่ต้องใช้การ์ดอินเทอร์เฟซเฉพาะในพีซี

ข้อจำกัดด้านการกำหนดแอดเดรสสำหรับโมดูล I/O มีอะไรบ้างตัวควบคุมรองรับการกำหนดแอดเดรสแบบ 2 สล็อต, 1 สล็อต และ 1/2 สล็อต เมื่อใช้ การกำหนดแอดเดรสแบบ 2 สล็อต จะต้องใช้โมดูล 16 จุดเป็นคู่ I/O และไม่รองรับโมดูล 32 จุด หากต้องการความหนาแน่นที่สูงขึ้น ควรใช้ การกำหนดแอดเดรสแบบ 1/2 สล็อต ซึ่งรองรับการผสมโมดูล 8, 16 หรือ 32 จุดแบบใดก็ได้

แบตเตอรี่ 1770-XYC มีความสำคัญเพียงใดแบตเตอรี่ลิเธียม 1770-XYC มีความสำคัญต่อการสำรองข้อมูลหน่วยความจำผู้ใช้ขนาด 48k คำและนาฬิกาเรียลไทม์เมื่อปิดระบบ หากแบตเตอรี่ไม่ทำงาน โปรแกรมและข้อมูลการกำหนดค่าจะสูญหายเมื่อเปิด-ปิดระบบ

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การเลือกแชสซี: ต้องติดตั้ง 1785-L40E ใน สล็อตซ้ายสุดของแชสซี Universal I/O รุ่น 1771-A1B, -A2B, -A3B หรือ -A4B ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟแบ็กเพลนรองรับกระแสอย่างน้อย 3.6 A เพื่อรองรับการใช้กระแสของตัวควบคุม

• การป้องกันสภาพแวดล้อม: แม้ว่าตัวควบคุมจะรองรับอุณหภูมิ 0 ถึง 60 °C แต่เป็นโมดูลแบบเปิด จึงต้องติดตั้งในตู้ควบคุมอุตสาหกรรมที่ได้มาตรฐาน NEMA เพื่อให้เป็นไปตามมาตรฐานการแพร่สัญญาณรบกวน CISPR 11 Class A และป้องกันฝุ่นนำไฟฟ้ากับความชื้น

• การเลือกสายเคเบิล: สำหรับการเชื่อมต่อ Ethernet ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์หรือไม่มีชีลด์ที่เป็นไปตามมาตรฐาน 802.3 สำหรับเครือข่าย Remote I/O หรือ DH+ ให้ใช้สาย 1770-CD (Blue Hose) เพื่อให้มั่นใจในความสมบูรณ์ของสัญญาณและการแมตช์อิมพีแดนซ์ตลอดระยะทางไกล

ข้อได้เปรียบทางวิศวกรรม

1785-L40E เป็นสะพานเชื่อมระหว่างความน่าเชื่อถือของระบบรุ่นเก่ากับการเชื่อมต่อสมัยใหม่ ด้วยการผสาน Ethernet เข้ากับสถาปัตยกรรม PLC-5 ที่ผ่านการพิสูจน์แล้ว Allen-Bradley จึงมอบแนวทางการอัปเกรดที่ไม่จำเป็นต้องเปลี่ยนโครงสร้างพื้นฐาน 1771 I/O ทั้งหมด สำหรับการจัดซื้อแบบ B2B การจัดหา 1785-L40E ของแท้ช่วยให้เป็นไปตามมาตรฐานอุตสาหกรรม UL, CSA และ CE พร้อมมอบความทนทานต่อแรงสั่นสะเทือนสูง (2 g) และแรงกระแทก (30 g) ที่จำเป็นสำหรับสภาพแวดล้อมการผลิตที่มีความต้องการสูงที่สุด
