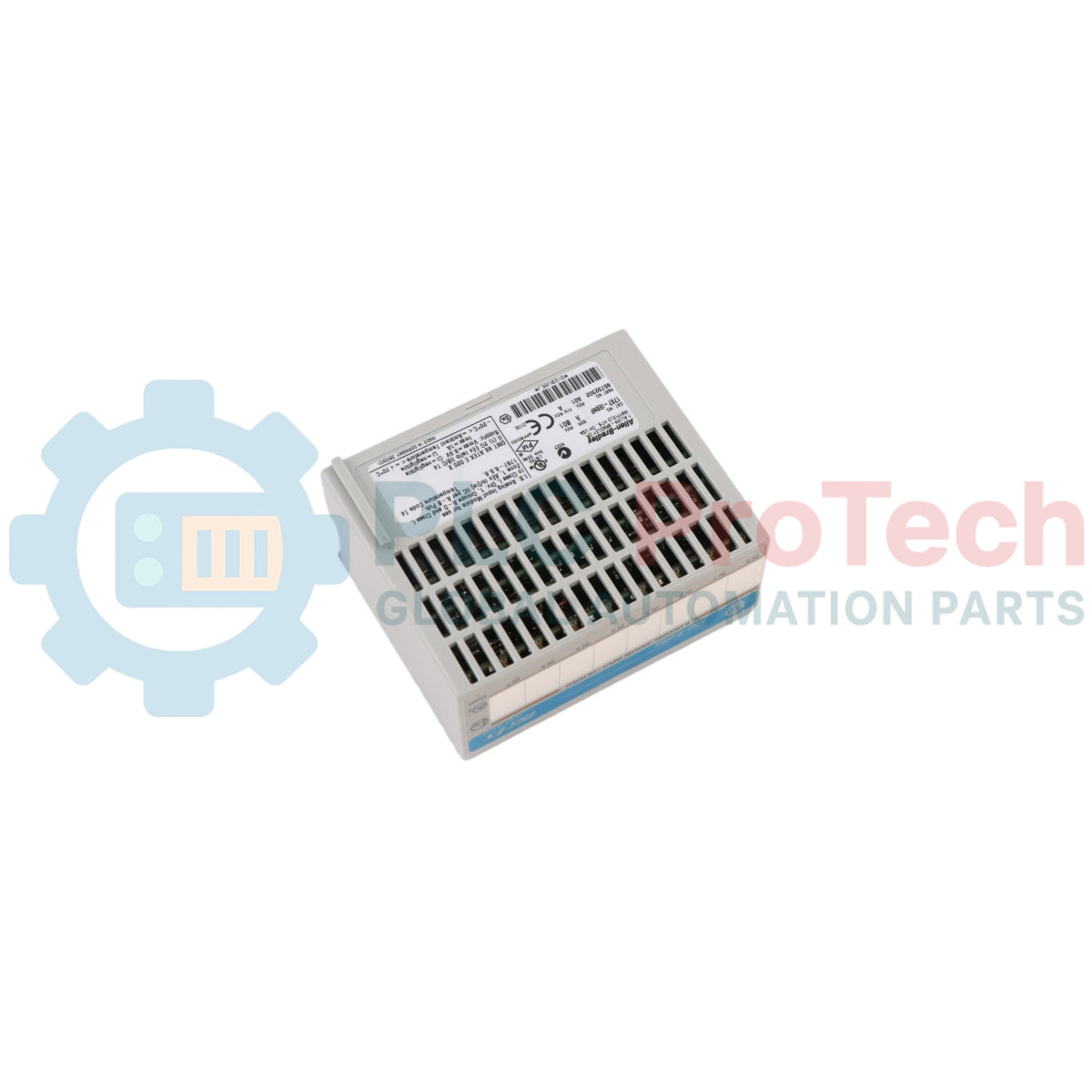

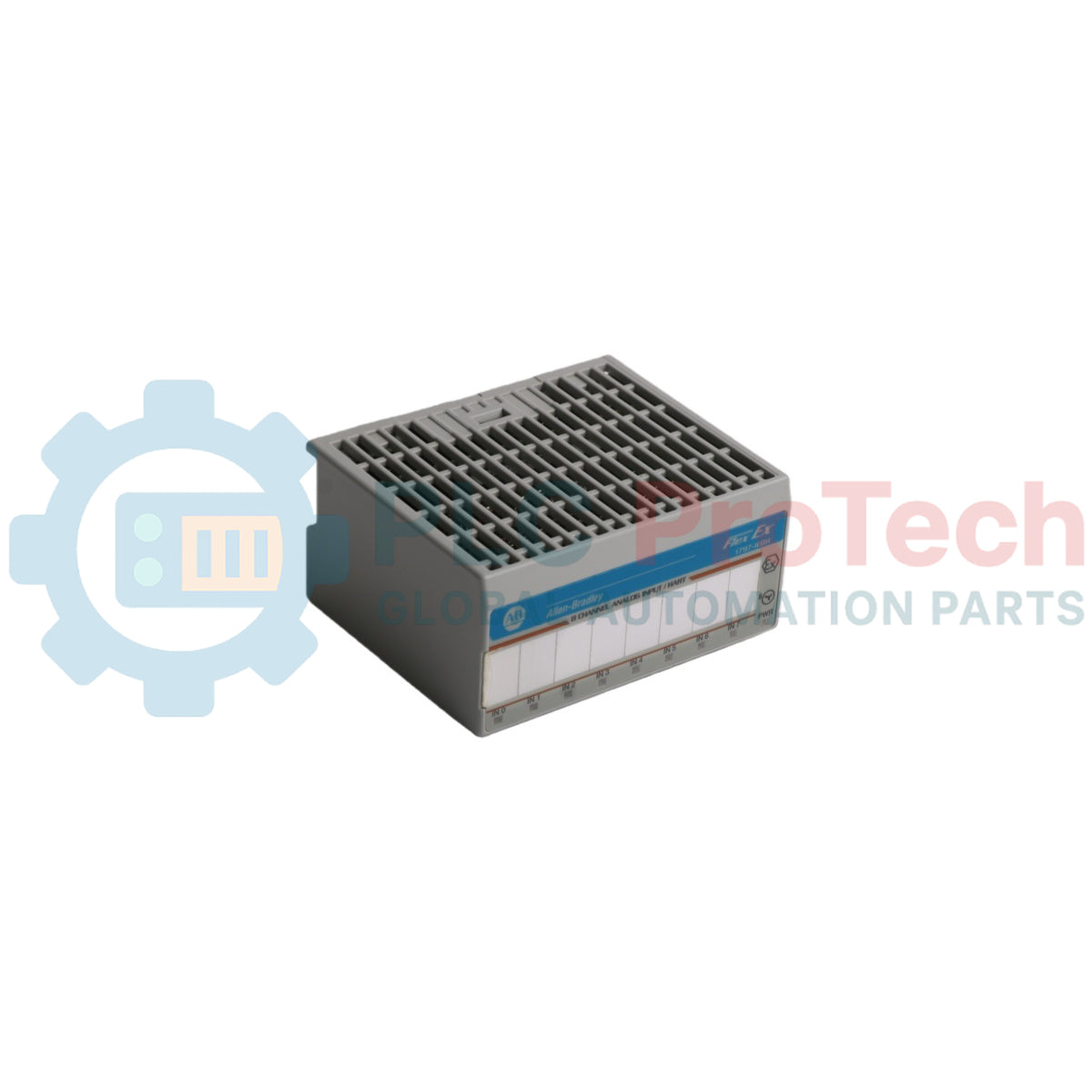

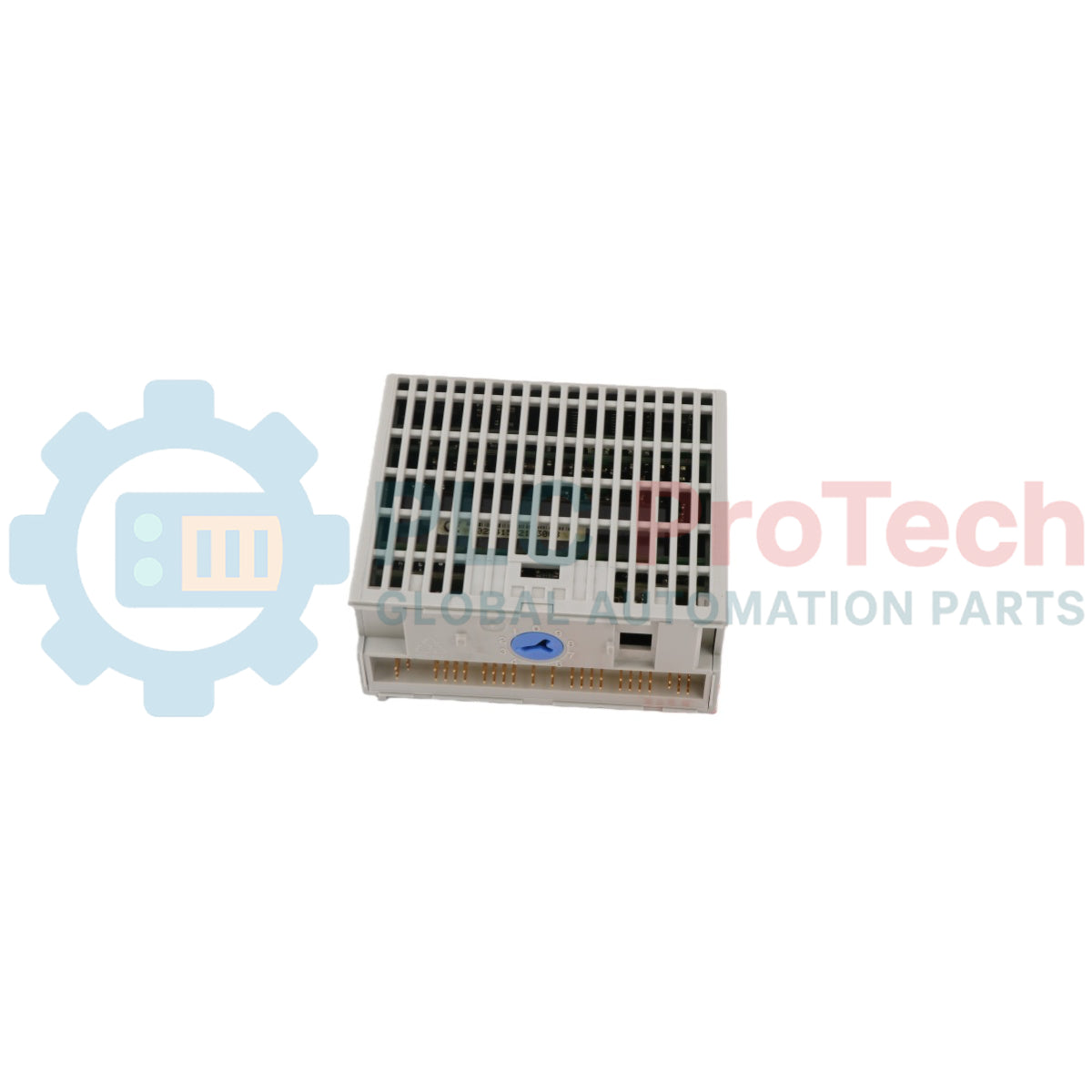

1797-IE8 เป็นโมดูลอินพุตแอนะล็อกความหนาแน่นสูงแบบความปลอดภัยในตัว ซึ่งออกแบบมาสำหรับติดตั้งโดยตรงในสภาพแวดล้อมอันตราย โดยเป็นส่วนหนึ่งของสถาปัตยกรรมแบบกระจาย FLEX Ex อุปกรณ์นี้ประมวลผลสัญญาณเครื่องมือวัดมาตรฐานจากทรานสมิตเตอร์ภาคสนามได้สูงสุดแปดตัว โดยแปลงรูปคลื่นกระแสเป็นรีจิสเตอร์ข้อมูลดิจิทัลผ่านอินเทอร์เฟซแบ็กเพลนภายในแบบแยกวงจร ด้วยการรักษาวงจรไฟฟ้าพลังงานต่ำ อุปกรณ์จะแยกการกำหนดค่าพลังงานด้านภาคสนามออกจากการจุดติดของการเผาไหม้ในบรรยากาศที่มีก๊าซ ไอระเหย หรือฝุ่นไวไฟ
โมดูลนี้มีช่องอินพุตแอนะล็อกแบบไม่แยกวงจรจำนวนแปดช่อง ซึ่งกำหนดค่าให้เชื่อมต่อกับทรานสมิตเตอร์แบบสองสายหรือสี่สายผ่านช่วงสัญญาณ 4 ถึง 20 mA โดย 1797-IE8 ติดตั้งอย่างมั่นคงบนฐานเทอร์มินัลเฉพาะของ FLEX Ex ทำให้สามารถสื่อสารแบบดิจิทัลกับ PLC โฮสต์ผ่านอะแดปเตอร์เครือข่ายแบบความปลอดภัยในตัวเฉพาะทางที่รองรับการกำหนดค่าโปรโตคอล ControlNet Ex โดยทั่วไปมีการใช้งานในกระบวนการปิโตรเคมี การขุดเจาะนอกชายฝั่ง กลุ่มโรงกลั่น และโรงงานสังเคราะห์เคมีชนิดพิเศษที่ต้องปฏิบัติตามข้อกำหนดด้านวิศวกรรมป้องกันการระเบิดอย่างเข้มงวด
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Rockwell Automation / Allen-Bradley |
| แบรนด์ | FLEX Ex |
| หมายเลขชิ้นส่วน | 1797-IE8 |
| ประเภทโมดูล | โมดูลอินพุตแอนะล็อกแบบความปลอดภัยในตัว |
| จำนวนอินพุต | 8 ช่องสัญญาณ ไม่แยกวงจร |
| ช่วงสัญญาณ | 4 ถึง 20 mA |
| ความละเอียด | 16 บิต |
| อิมพีแดนซ์อินพุต | 200 โอห์ม |
| แรงดันไฟฟ้าการแยก | การแยกแบบกัลวานิกระหว่างด้านภาคสนามและ FlexBus |
| การใช้พลังงาน | สูงสุด 6.5 W |
| ประเภทเอาต์พุตแบบความปลอดภัยในตัว | พารามิเตอร์แหล่งจ่ายที่จำกัดกระแส |
| อุณหภูมิขณะทำงาน | -20 ถึง 60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% ไม่มีการควบแน่น |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| น้ำหนักโดยประมาณ | 0.20 กก. |
| ขนาดโดยประมาณ | 46 มม. x 94 มม. x 91 มม. |
| พินฐานเทอร์มินัล (โดยทั่วไป 1797-TB3) | ฟังก์ชัน |
|---|---|
| อินพุต 0 (+) ถึงอินพุต 7 (+) | การเชื่อมต่อสัญญาณกระแสอินพุตแบบแอนะล็อก |
| ส่งกลับ 0 (-) ถึงส่งกลับ 7 (-) | เส้นทางส่งกลับร่วมของสัญญาณ |
| +V Ex | แหล่งจ่ายไฟสำหรับทรานสมิตเตอร์แบบความปลอดภัยในตัว |
ตรวจสอบให้แน่ใจว่าขั้นตอนการติดตั้งทั้งหมดเป็นไปตามมาตรฐานไฟฟ้าแห่งชาติและข้อกำหนดท้องถิ่นสำหรับพื้นที่อันตราย ตรวจสอบให้โมดูลเชื่อมต่อกับฐานเทอร์มินัลแบบปลอดภัยในตัว FLEX Ex ที่ได้รับการรับรองเท่านั้น เพื่อคงไว้ซึ่งพารามิเตอร์การป้องกันด้านการจำกัดพลังงานที่เหมาะสม
เกี่ยวส่วนบนของแชสซีโมดูลเข้ากับร่องด้านบนของราง DIN มาตรฐานขนาด 35 มม. หมุนตัวโมดูลลงด้านล่างโดยใช้แรงสม่ำเสมอจนกระทั่งแถบล็อกด้านล่างเข้าขบกับขอบรางโลหะ
ต่อชิลด์ของสายเคเบิลเครื่องมือวัดทั้งหมดเข้ากับบัสกราวด์แชสซีเฉพาะที่จัดเตรียมไว้บนชุดฐานเทอร์มินัล ห้ามต่อลงกราวด์ชิลด์ของสายเคเบิลทั้งสองด้านของสาย เพื่อป้องกันการเกิดกราวด์ลูปภายในพื้นที่อันตราย
เว้นระยะห่างจากชุดเทอร์มินัลอย่างน้อย 50 มม. โดยรอบทุกด้าน เพื่อให้อากาศหมุนเวียนตามธรรมชาติได้สะดวก ตรวจสอบให้แน่ใจว่าการระบายอากาศของตู้ช่วยรักษาอุณหภูมิแวดล้อมใกล้ตัวโมดูลให้ต่ำกว่า 60 องศาเซลเซียสในสภาวะโหลดสูงสุด
หน้าที่หลักของส่วนประกอบฮาร์ดแวร์นี้คืออะไร
โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซเพื่อรับและแปลงสัญญาณแอนะล็อกจากทรานสมิตเตอร์ภาคสนามที่อยู่ในบรรยากาศที่อาจเกิดการระเบิดให้เป็นข้อมูลดิจิทัล พร้อมป้องกันไม่ให้เกิดพลังงานที่อาจทำให้เกิดการจุดระเบิด
โมดูลนี้จำเป็นต้องใช้ซีเนอร์แบร์ริเออร์ภายนอกหรือไม่
ไม่ โมดูลนี้มีการแยกวงจรแบบกัลวานิกในตัวและวงจรจำกัดพลังงาน ซึ่งออกแบบมาให้ทำงานโดยตรงกับอุปกรณ์ภาคสนามในพื้นที่อันตราย
อุปกรณ์นี้สามารถวัดอินพุตแรงดัน เช่น 0 ถึง 10V ได้หรือไม่
ไม่ รุ่นเฉพาะนี้ได้รับการออกแบบมาให้รับและประมวลผลเฉพาะสัญญาณลูปกระแสมาตรฐาน 4 ถึง 20 mA เท่านั้น
ฐานเทอร์มินัลใดที่ใช้งานร่วมกับยูนิตนี้ได้
โมดูลนี้ออกแบบมาให้เสียบโดยตรงเข้ากับยูนิตฐานเทอร์มินัลแบบปลอดภัยในตัว 1797-TB3 หรือ 1797-TB3S
สามารถเปลี่ยนยูนิตนี้ขณะที่อะแดปเตอร์เครือข่ายยังทำงานอยู่ได้หรือไม่
ใช่ โมดูลนี้รองรับการถอดและเปลี่ยนโมดูลขณะมีกระแสไฟในพื้นที่อันตราย เมื่อใช้งานร่วมกับชุดฐานเทอร์มินัล FLEX Ex ที่เหมาะสม
คอนโทรลเลอร์ตรวจจับสายเซนเซอร์ที่ถูกถอดออกได้อย่างไร
โมดูลจะบันทึกพารามิเตอร์ความผิดพลาดกรณีสัญญาณต่ำกว่าช่วง เมื่อกระแสอินพุตลดลงต่ำกว่าเกณฑ์มาตรฐาน 4 mA อย่างมาก
ช่องอินพุตทั้งแปดแยกทางไฟฟ้าออกจากกันหรือไม่
ช่องสัญญาณทั้งแปดใช้รีเฟอเรนซ์ภายในร่วมกันภายในโมดูล แต่กลุ่มช่องสัญญาณนี้แยกวงจรออกจากแบ็กเพลนควบคุมหลัก
โมดูลนี้ใช้โปรโตคอลการสื่อสารใดในการสื่อสารกับ PLC
ยูนิตนี้ส่งข้อมูลผ่านแบ็กเพลนภายในไปยังอะแดปเตอร์เครือข่าย 1797 ซึ่งโดยทั่วไปจะเชื่อมต่อกับคอนโทรลเลอร์หลักผ่านเครือข่าย ControlNet Ex
จำเป็นต้องสอบเทียบก่อนนำยูนิตไปใช้งานหรือไม่
ฮาร์ดแวร์ผ่านการสอบเทียบจากโรงงานก่อนจัดส่ง แต่สามารถปรับพารามิเตอร์ศูนย์อิเล็กทรอนิกส์และสแปนได้ผ่านซอฟต์แวร์คอนโทรลเลอร์
ขีดจำกัดอุณหภูมิการทำงานสูงสุดของส่วนประกอบนี้คือเท่าใด
ยูนิตนี้ได้รับการระบุให้นำไปใช้งานได้อย่างเชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิแวดล้อมสูงสุด 60 องศาเซลเซียสโดยไม่ต้องใช้ระบบทำความเย็นแบบแอ็กทีฟ
