ภาพรวมผลิตภัณฑ์

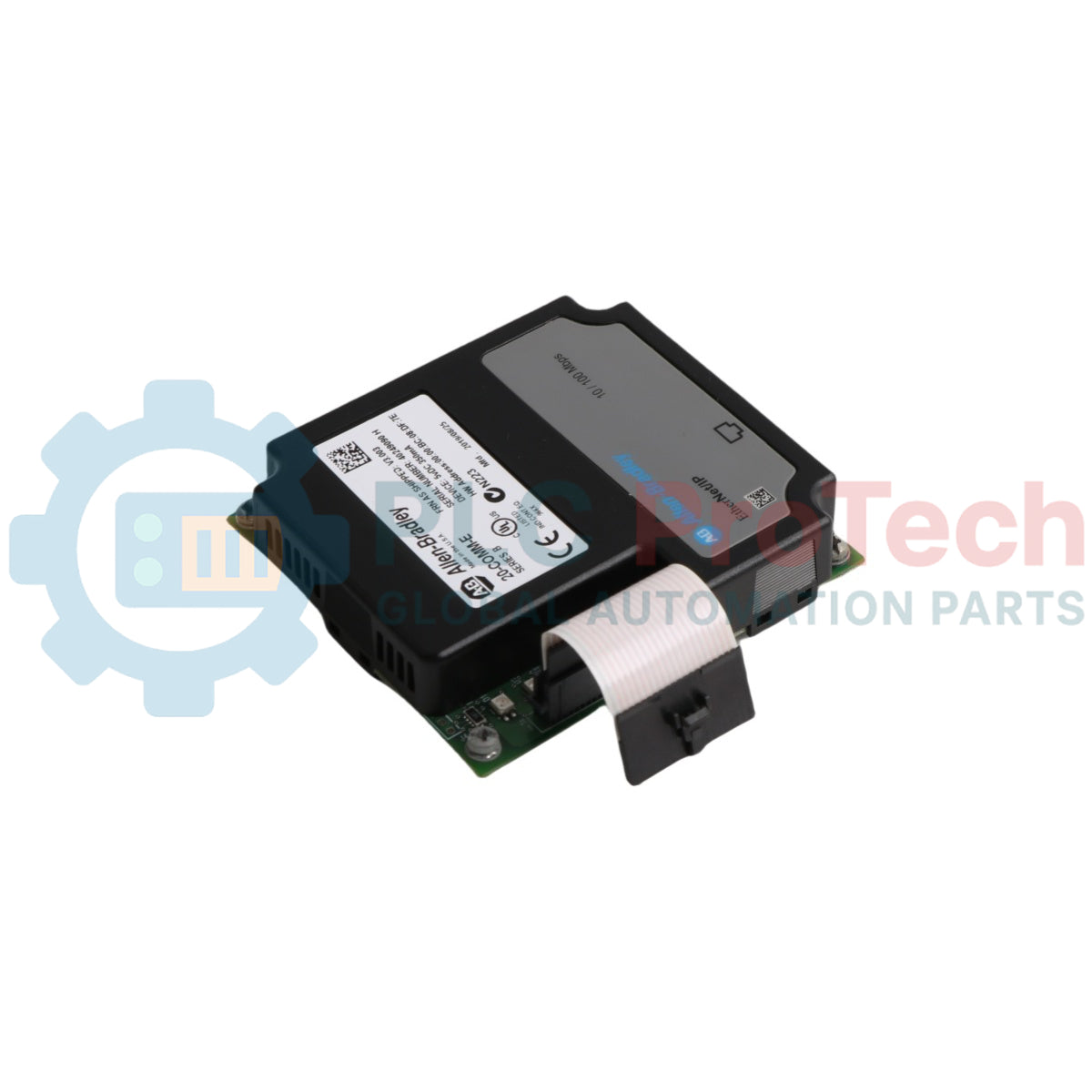

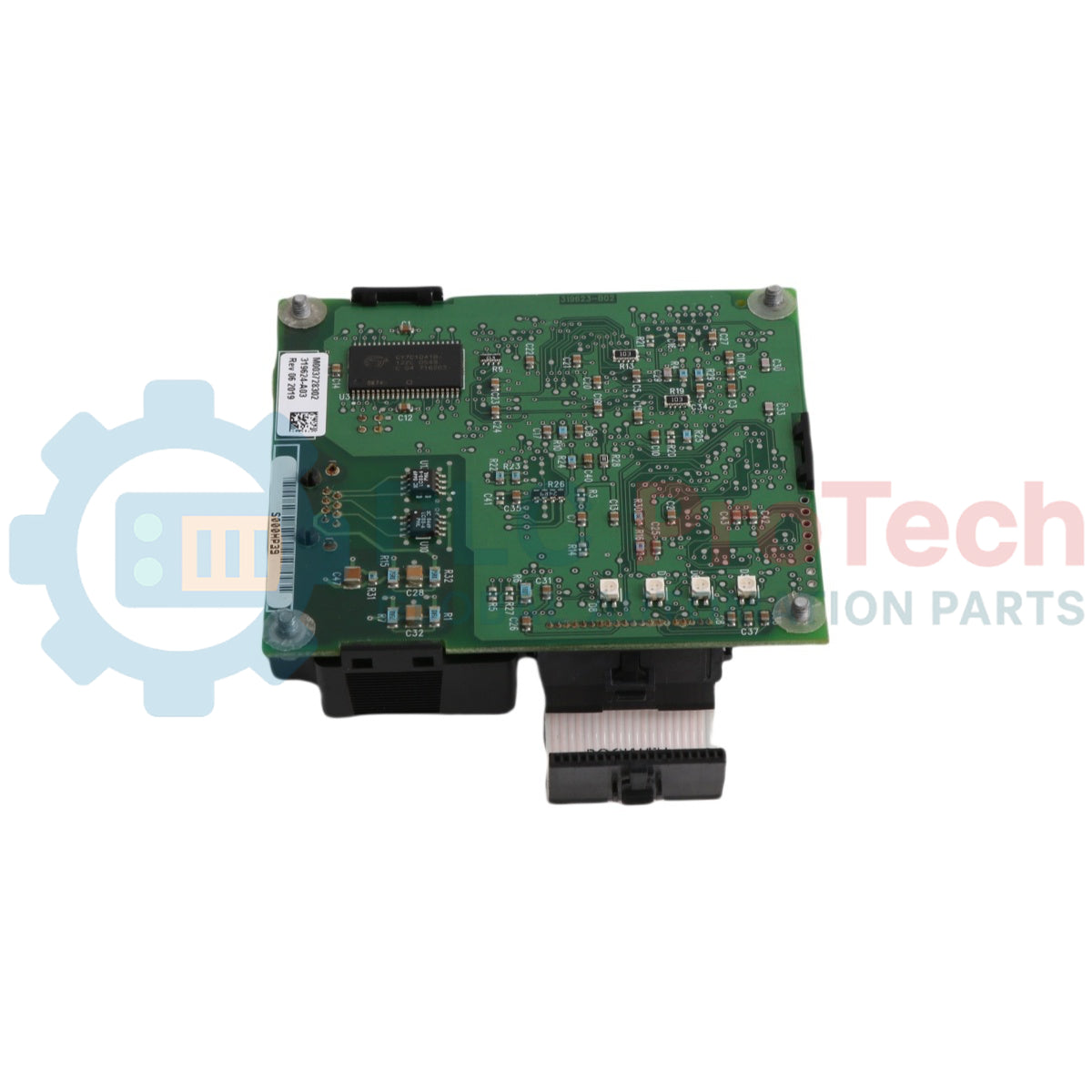

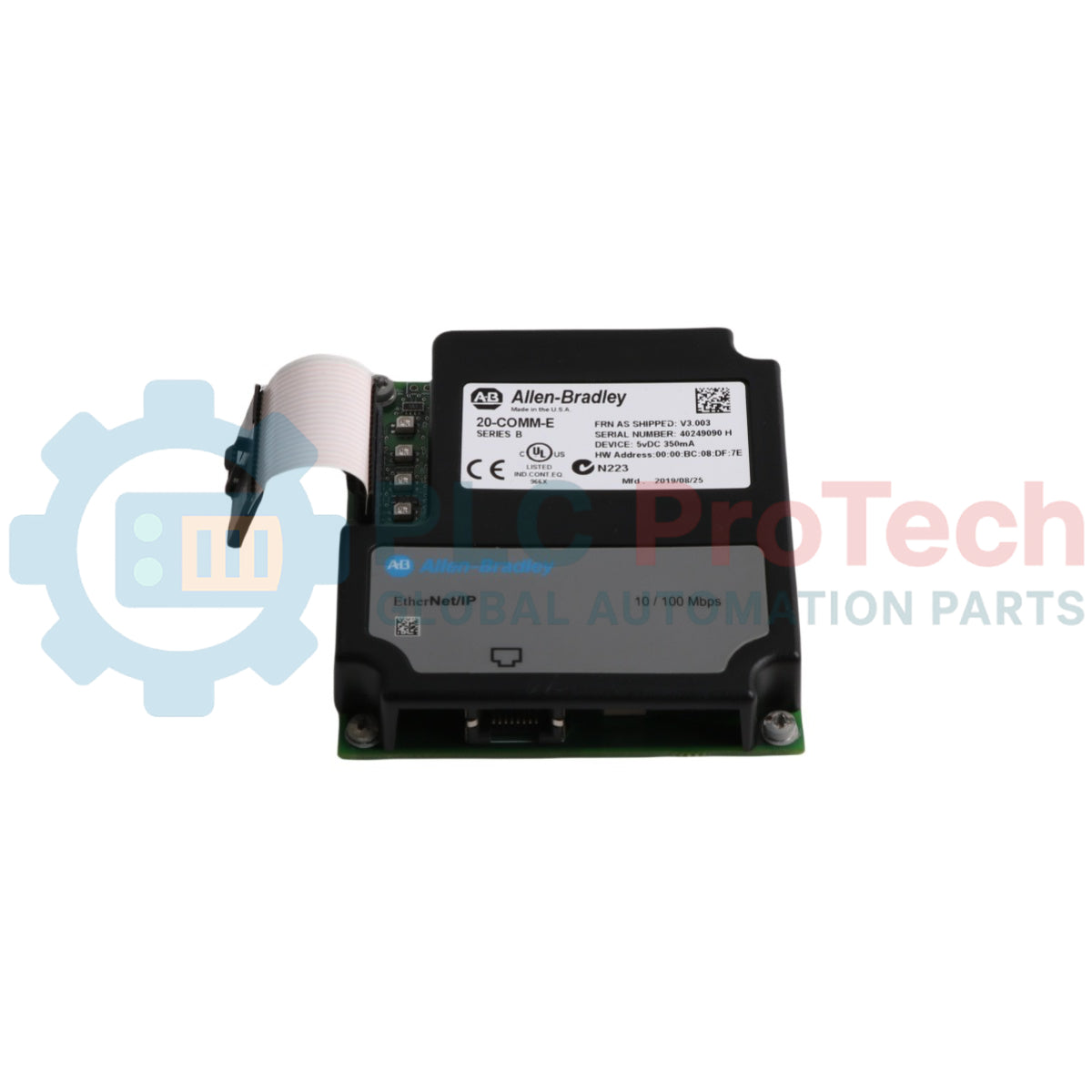

Allen-Bradley 20-COMM-E (20COMME) เป็นอะแดปเตอร์สื่อสารภายในประสิทธิภาพสูงที่ออกแบบมาเพื่อให้การเชื่อมต่อ EtherNet/IP เป็นไปอย่างราบรื่นสำหรับไดรฟ์ AC รุ่น PowerFlex คลาส 7 และฮาร์ดแวร์อื่น ๆ ที่รองรับ ในระบบอุตสาหกรรมที่ซับซ้อน เช่น โรงกลั่นน้ำมัน โรงงานผลิตรถยนต์ และโรงไฟฟ้าขนาดใหญ่ 20-COMM-E ทำหน้าที่เป็นเกตเวย์สำคัญที่ช่วยให้แลกเปลี่ยนข้อมูลแบบเรียลไทม์และวินิจฉัยจากระยะไกลได้ ด้วยการเชื่อมต่อความเร็วสูงกับคอนโทรลเลอร์ที่ใช้ Logix โมดูลนี้จึงช่วยลดเวลาในการทดสอบและเริ่มเดินระบบอย่างมาก พร้อมลดความเสี่ยงที่ระบบจะหยุดทำงานเป็นเวลานานผ่านการรายงานข้อผิดพลาดและการกำหนดค่าจากระยะไกลที่มีประสิทธิภาพยิ่งขึ้น

การกำหนดค่าทางเทคนิค (เจาะลึก)

สถาปัตยกรรมฮาร์ดแวร์ของ 20-COMM-E ได้รับการออกแบบสำหรับการสื่อสารความเร็วสูงแบบฟูลดูเพล็กซ์ผ่านโครงสร้างพื้นฐาน Ethernet มาตรฐาน รองรับการตรวจจับความเร็วอัตโนมัติ 10/100 Mbps จึงใช้งานร่วมกับเครือข่ายที่มีความเร็วแตกต่างกันได้โดยไม่ต้องตั้งค่าด้วยตนเอง โมดูลนี้เชื่อมต่อโดยตรงกับ DPI (Drive Peripheral Interface) ภายในไดรฟ์ ทำให้สามารถเข้าถึงพารามิเตอร์ทั้งหมดของไดรฟ์ ตรวจสอบสถานะแบบเรียลไทม์ และดำเนินการคำสั่งควบคุมได้

คุณสมบัติสำคัญได้แก่เว็บเซิร์ฟเวอร์ในตัว ซึ่งช่วยให้ผู้ใช้ดูข้อมูลไดรฟ์และกำหนดค่าเครือข่ายผ่านเว็บเบราว์เซอร์มาตรฐาน อะแดปเตอร์ยังรองรับโมเดลข้อมูลแบบ "Producer/Consumer" ซึ่งช่วยเพิ่มประสิทธิภาพการใช้แบนด์วิดท์เครือข่าย โดยเปิดให้คอนโทรลเลอร์หลายตัวรับฟังข้อมูลเดียวกันที่เผยแพร่จากไดรฟ์เพียงตัวเดียว สำหรับระบบอัตโนมัติขั้นสูง โมดูลนี้รองรับ Faulted Node Recovery และ BootP/DHCP อย่างเต็มรูปแบบ เพื่อกำหนดที่อยู่ IP โดยอัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

Q1: ไดรฟ์ Allen-Bradley รุ่นใดบ้างที่ใช้งานร่วมกับอะแดปเตอร์ 20-COMM-E ได้

A1: 20-COMM-E ออกแบบมาสำหรับไดรฟ์ PowerFlex คลาส 7 เป็นหลัก ได้แก่ PowerFlex 70, 700, 700H, 700S และ 753/755 (ผ่านแคริเออร์) นอกจากนี้ยังใช้งานร่วมกับคอนโทรลเลอร์มอเตอร์อัจฉริยะ SMC Flex และ SMC-3 ได้

Q2: ฉันจะรีเซ็ตโมดูลกลับเป็นที่อยู่ IP เริ่มต้นจากโรงงานได้อย่างไร

A2: คุณสามารถรีเซ็ตเป็นค่าจากโรงงานได้โดยตั้งค่าสวิตช์แบบหมุนบนฮาร์ดแวร์ (หากฮาร์ดแวร์รุ่นนั้นรองรับ) หรือใช้เครื่องมืออย่าง BOOTP/DHCP Server เพื่อล้างการกำหนดค่าปัจจุบัน อีกทางเลือกหนึ่งคือรีเซ็ตพารามิเตอร์ผ่าน HIM (Human Interface Module) ของไดรฟ์

Q3: โมดูลนี้รองรับโทโพโลยีแบบ Ring หรือไม่

A3: 20-COMM-E มาตรฐานเป็นอุปกรณ์แบบพอร์ตเดียว จึงไม่รองรับโทโพโลยี Device Level Ring (DLR) โดยกำเนิด หากต้องการใช้ DLR โดยทั่วไปจะต้องใช้อะแดปเตอร์แบบสองพอร์ต เช่น 20-750-ENETR หรือแท็ปภายนอก

คู่มือวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของการเชื่อมต่อ DPI: ตรวจสอบให้แน่ใจว่าสายแพระหว่าง 20-COMM-E กับพอร์ต DPI ภายในไดรฟ์เสียบเข้าที่และล็อกแน่นสนิท การเชื่อมต่อที่หลวมอาจทำให้เกิดข้อผิดพลาด "DPI Port 5 Loss" หรือ "Comm Loss" เป็นระยะ ซึ่งวินิจฉัยได้ยาก

• การแยกเครือข่าย: สำหรับการควบคุมการเคลื่อนไหวประสิทธิภาพสูงหรือการควบคุมที่ต้องการความแม่นยำ ควรแยกเครือข่ายไดรฟ์ออกจากเครือข่ายสำนักงานทั่วทั้งโรงงานโดยใช้สวิตช์แบบจัดการได้หรือ VLAN วิธีนี้ช่วยป้องกันไม่ให้การกระจายข้อมูลจำนวนมากส่งผลต่อเวลาตอบสนองของไดรฟ์

• การต่อลงดินและ EMI: ตรวจสอบให้แน่ใจว่าสาย Ethernet เป็น Category 5e หรือสูงกว่า และมีชีลด์อย่างเหมาะสมหากเดินสายใกล้สายมอเตอร์แรงดันสูง แชสซีของไดรฟ์ต้องต่อลงดินเข้ากับบัสร่วมเพื่อป้องกันสัญญาณรบกวนแบบโหมดร่วมไม่ให้รบกวนหน่วยประมวลผลการสื่อสาร

ข้อได้เปรียบทางวิศวกรรม

20-COMM-E โดดเด่นด้วยความทนทานและเสถียรภาพสูงในสภาพแวดล้อมที่มีสัญญาณรบกวนมาก ลอจิกภายในได้รับการเสริมความทนทานต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่มักเกิดจากวงจรสวิตชิ่งของ VFD กำลังสูง นอกจากนี้ อะแดปเตอร์ยังรองรับเฟิร์มแวร์ที่อัปเดตผ่าน Flash ทำให้วิศวกรสามารถติดตั้งแพตช์ความปลอดภัยและการปรับปรุงโปรโตคอลล่าสุดได้โดยไม่ต้องเปลี่ยนฮาร์ดแวร์ อายุการใช้งานที่ยาวนานนี้ช่วยให้ระบบ PowerFlex เดิมยังคงใช้งานร่วมกับมาตรฐาน EtherNet/IP สมัยใหม่และกลยุทธ์ข้อมูลตามแนวคิด Industry 4.0 ได้
