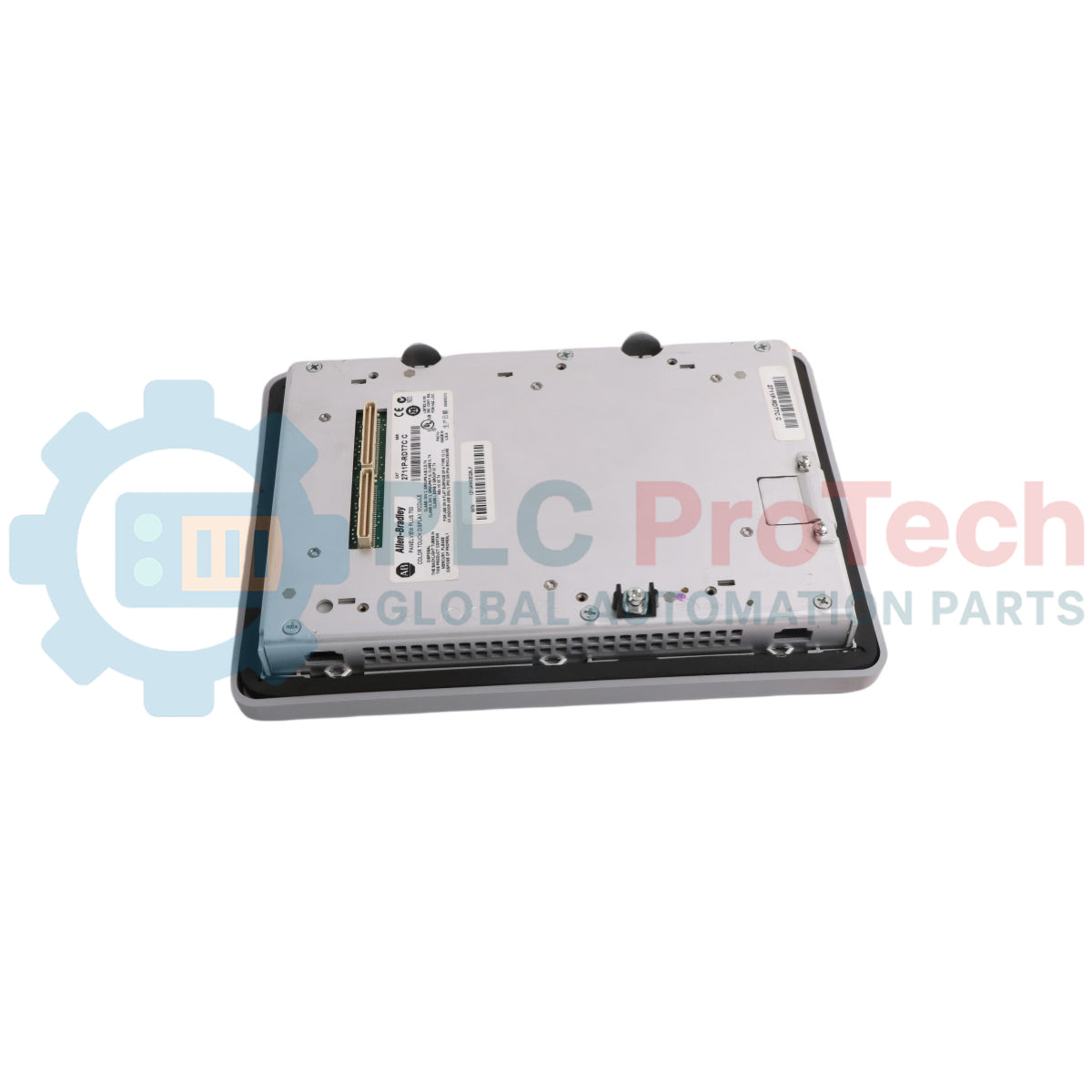

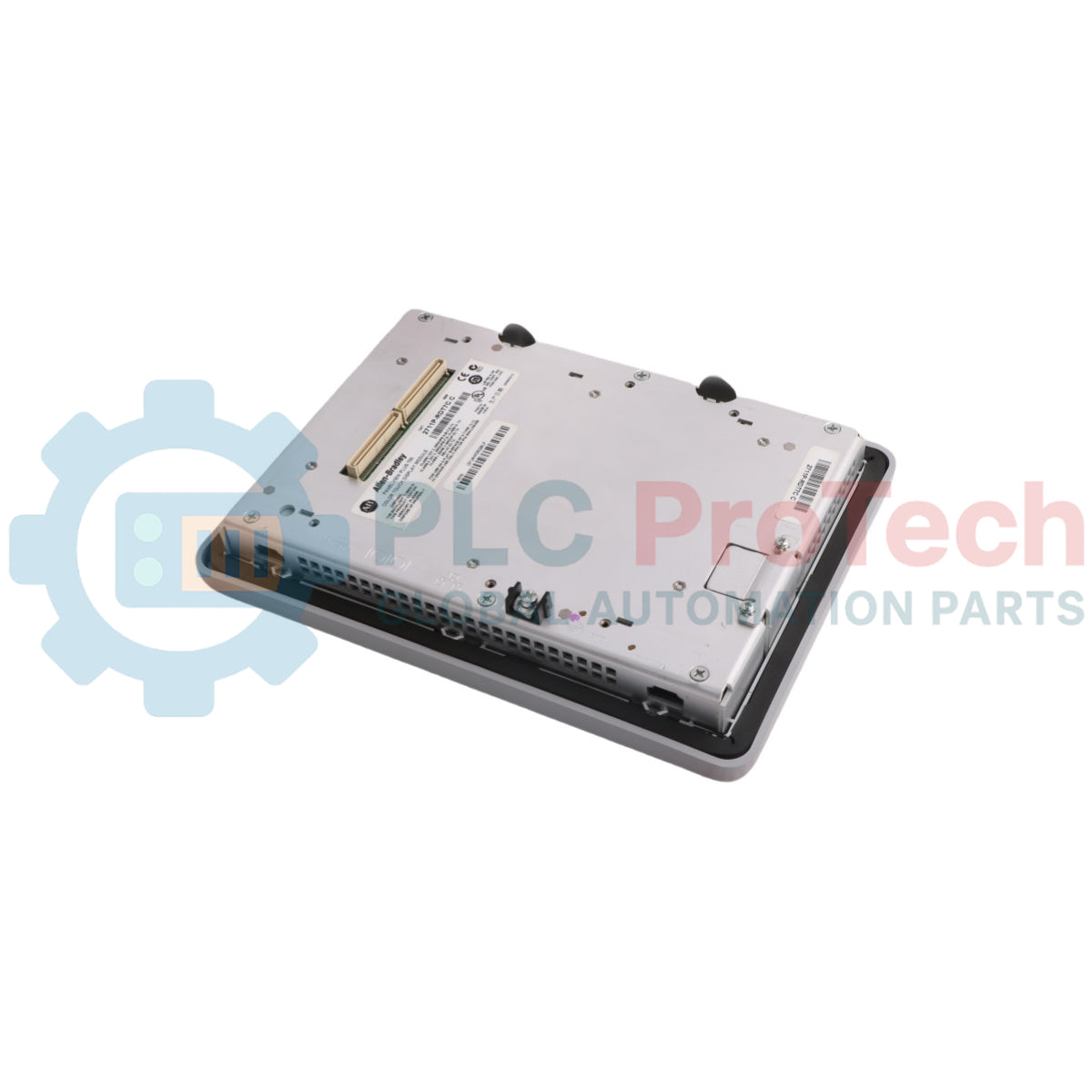

โมดูลจอแสดงผล Allen-Bradley 2711P-RDT7CM PanelView Plus 700

คำอธิบาย

2711P-RDT7CM เป็นส่วนประกอบจอแสดงผลแบบแบนที่ออกแบบมาเพื่อใช้เป็นชิ้นส่วนทดแทนสำหรับเทอร์มินัลอินเทอร์เฟซผู้ปฏิบัติงาน PanelView Plus 700 และ PanelView Plus CE 700 โมดูลนี้ทำหน้าที่เป็นเอาต์พุตภาพหลักของอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) โดยแสดงภาพกราฟิกของกระบวนการอัตโนมัติแบบเรียลไทม์แก่ผู้ปฏิบัติงาน ผสานจอแสดงผลทรานซิสเตอร์ฟิล์มบางแบบแอกทีฟเมทริกซ์สี (TFT) เข้ากับอินเทอร์เฟซ หน้าจอสัมผัสแบบตัวต้านทาน เพื่อให้ผู้ปฏิบัติงานป้อนคำสั่งและควบคุมได้โดยตรง

ออกแบบมาเพื่อการผสานรวมกับสถาปัตยกรรมควบคุม PanelView Plus ที่มีอยู่ได้อย่างราบรื่น โดยเชื่อมต่อโดยตรงกับโมดูลลอจิกของเทอร์มินัลเพื่อประมวลผลกราฟิกและข้อความความเร็วสูง จอแสดงผลรองรับการสื่อสารผ่านเครือข่ายอุตสาหกรรมมาตรฐาน ได้แก่ Ethernet, ControlNet และ DeviceNet เมื่อใช้งานร่วมกับโมดูลลอจิกและโมดูลสื่อสารที่เกี่ยวข้อง มีการใช้งานอย่างแพร่หลายในโรงงานแปรรูปอาหาร สายการบรรจุภัณฑ์ โรงงานประกอบรถยนต์ และโรงบำบัดน้ำ ซึ่งต้องการจุดโต้ตอบสำหรับผู้ปฏิบัติงานแบบติดตั้งบนแผงที่ทนทาน

คุณสมบัติ

• เทคโนโลยีจอแสดงผล TFT แบบแอกทีฟเมทริกซ์สี ให้ภาพกระบวนการตรวจสอบที่คมชัด
• หน้าจอสัมผัสแบบตัวต้านทานแอนะล็อกรองรับการป้อนข้อมูลด้วยนิ้วหรือสไตลัสได้อย่างน่าเชื่อถือ
• การออกแบบแบบโมดูลที่เปลี่ยนทดแทนได้ในภาคสนาม ช่วยลดเวลาหยุดทำงานของระบบระหว่างการบำรุงรักษา
• ชุดแบ็กไลต์ที่ออกแบบให้มีความสม่ำเสมอสูง ช่วยให้ความสว่างคงที่ในสภาพแวดล้อมอุตสาหกรรม
• คลิปยึดติดตั้งในตัวที่มั่นคง ช่วยให้ซีลแนบสนิทกับพื้นผิวแผง

การใช้งาน

• การตรวจสอบสายการบรรจุภัณฑ์อาหารและเครื่องดื่ม
• แผงควบคุมโรงบำบัดน้ำและน้ำเสีย
• อินเทอร์เฟซสายการประกอบในโรงงานตัวถังรถยนต์
• ระบบจัดการวัสดุและระบบตรวจสอบสายพานลำเลียง

ข้อมูลจำเพาะทางเทคนิค

การเชื่อมต่อ/อินเทอร์เฟซ

แนวทางการติดตั้ง

การติดตั้งบนแผง

ตรวจสอบให้ขนาดช่องเจาะแผงตรงตามข้อมูลจำเพาะของตู้ขนาด 6.5 นิ้ว ใส่โมดูลจอแสดงผลจากด้านหน้าของแผง โดยตรวจสอบให้ปะเก็นซีลนั่งอยู่ในร่องกรอบอย่างถูกต้องเพื่อคงระดับการป้องกันสภาพแวดล้อม

ข้อมูลจำเพาะแรงบิด

ขันคันโยกติดตั้งรอบขอบเขตของยูนิตให้แน่นอย่างสม่ำเสมอ ใช้แรงบิด 0.73 N-m (6.5 lb-in) เพื่อป้องกันตัวเรือนบิดเบี้ยวและทำให้ซีลแนบสนิทสม่ำเสมอ อย่าขันแน่นเกินไป

การติดตั้งโมดูลลอจิก

จัดแนวหมุดนำด้านหลังของโมดูลจอแสดงผลให้ตรงกับช่องจัดแนวที่สอดคล้องกันบนโมดูลลอจิก กดให้แน่นจนตัวล็อกแบบเลื่อนดีดเข้าตำแหน่งที่เข้าประกบอย่างสมบูรณ์

การระบายความร้อนและการระบายอากาศ

เว้นระยะห่างขั้นต่ำ 50 มม. (2.0 นิ้ว) รอบด้านของเทอร์มินัลที่ประกอบเสร็จแล้วเพื่อให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ ตรวจสอบให้อุณหภูมิโดยรอบภายในตู้ไม่เกิน 55 degC

คำถามที่พบบ่อย

โมดูลนี้มีหน้าที่หลักอะไร

ทำหน้าที่เป็นจอแสดงผลภาพและอินเทอร์เฟซรับข้อมูลจากหน้าจอสัมผัสสำหรับชุดประกอบเทอร์มินัลควบคุมที่มีอยู่

ยูนิตนี้มีแผงวงจรลอจิกภายในหรือพอร์ตสื่อสารรวมอยู่ด้วยหรือไม่

ไม่ จอแสดงผลนี้เป็นเพียงส่วนประกอบจอภาพ และต้องติดตั้งเข้ากับโมดูลลอจิกแยกต่างหากจึงจะทำงานได้

สามารถใช้จอแสดงผลนี้เพื่ออัปเกรดเทอร์มินัลที่มีเฉพาะแป้นกดได้หรือไม่

ออกแบบมาเพื่อใช้แทนโดยตรงสำหรับยูนิตที่กำหนดค่าให้ใช้หน้าจอสัมผัสภายในเฟรมที่มีขนาดตรงกันของซีรีส์เดียวกัน

ควรตรวจสอบอะไรหากหน้าจอสัมผัสไม่ตอบสนองหลังการติดตั้ง

ตรวจสอบว่าการเชื่อมต่อสายแพระหว่างเมทริกซ์จอแสดงผลกับโมดูลลอจิกเสียบเข้าที่และล็อกแน่นสนิท

ชุดประกอบนี้มีไฟพื้นหลังสำรองรวมอยู่ภายในหรือไม่

ใช่ หลอดไฟพื้นหลังภายในติดตั้งมาแล้วภายในโครงสร้างจอแสดงผลจากโรงงาน

ควรทำความสะอาดหน้าจอด้านหน้าอย่างไรในสภาพแวดล้อมอุตสาหกรรมที่มีฝุ่น

ใช้ผ้านุ่มสะอาดชุบน้ำสบู่อ่อนที่ไม่มีสารกัดกร่อน หรือสารละลายไอโซโพรพิลแอลกอฮอล์

อะไรเป็นสาเหตุให้คอนทราสต์ไม่สม่ำเสมอหรือหน้าจอมืดลงในบางบริเวณ

โดยทั่วไปแสดงว่าชุดไฟพื้นหลังกำลังใกล้หมดอายุการใช้งานและต้องเข้ารับบริการ

ยูนิตนี้รองรับท่าทางสัมผัสหลายจุด เช่น การใช้นิ้วบีบหรือซูมหรือไม่

ไม่ เมทริกซ์แอนะล็อกแบบตัวต้านทานจะตรวจจับการสัมผัสทีละจุดจากนิ้วมือ มือที่สวมถุงมือ หรือปากกาสไตลัสพลาสติก

ต้องใช้เครื่องมือใดเพื่อยึดคลิปติดตั้งระหว่างการติดตั้ง

สามารถใช้ไขควงปากแบนหรือไขควงปากแฉกมาตรฐานเพื่อปรับคันโยกปรับความตึงในตัวได้

สามารถเปลี่ยนโมดูลนี้ขณะที่ระบบควบคุมเปิดใช้งานอยู่ได้หรือไม่

ไม่ ให้ปิดแหล่งจ่ายไฟขาเข้าทั้งหมดของเทอร์มินัลก่อนถอดหรือติดตั้งส่วนประกอบ เพื่อป้องกันความเสียหายต่อวงจร
