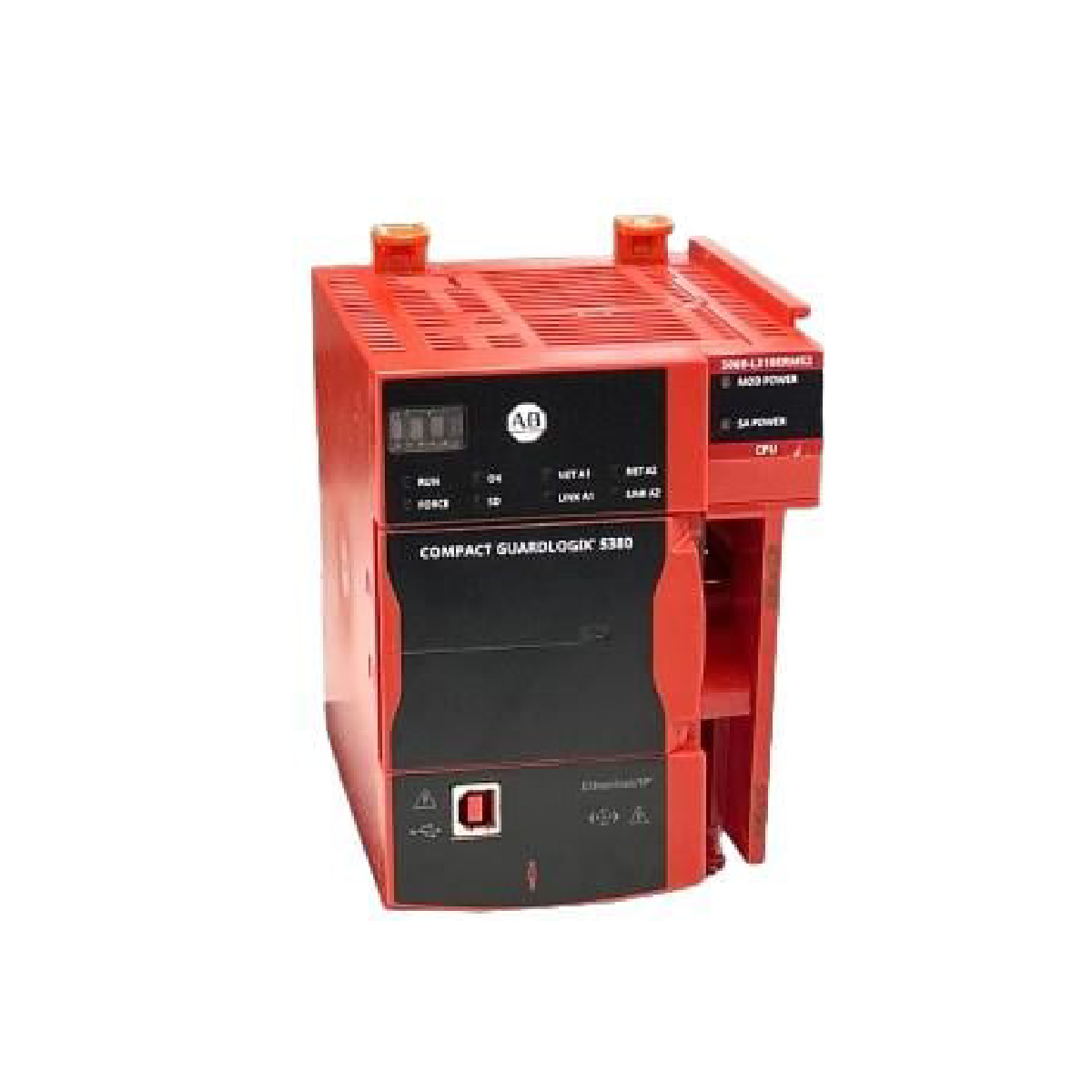

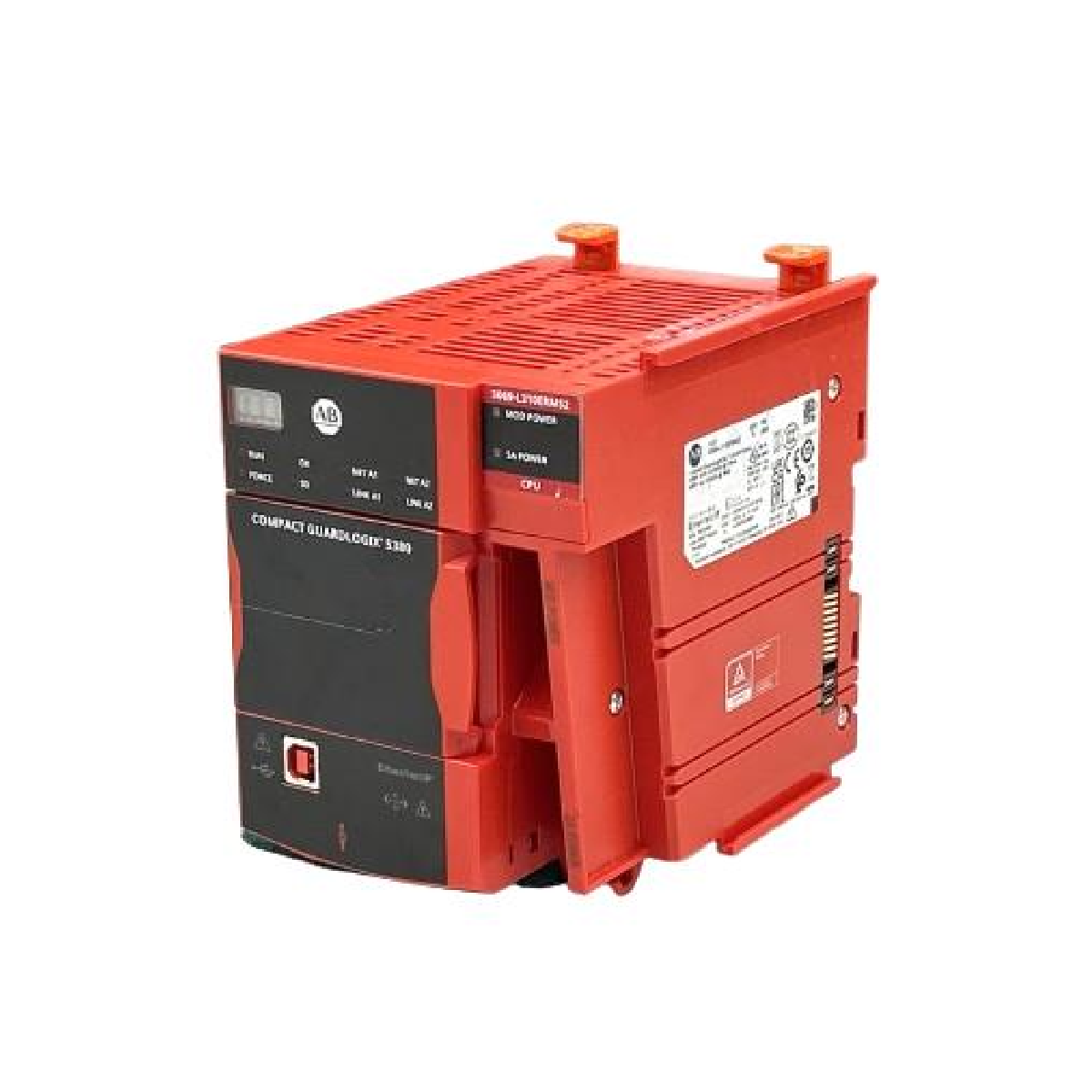

ตัวควบคุม Compact GuardLogix 5380 SIL 2 Allen-Bradley 5069-L310ERMS2

5069-L310ERMS2 เป็นคอนโทรลเลอร์ความปลอดภัยประสิทธิภาพสูงจากตระกูล Compact GuardLogix 5380 โดยให้การควบคุมแบบบูรณาการสำหรับการใช้งานอุตสาหกรรมทั้งแบบมาตรฐานและที่เกี่ยวข้องกับความปลอดภัย พร้อมระดับความปลอดภัยสูงสุดถึง SIL 2 / PLd (Category 3) คอนโทรลเลอร์รุ่นนี้ออกแบบมาสำหรับผู้สร้างเครื่องจักรที่ต้องการอุปกรณ์ขนาดกะทัดรัดเพียงชุดเดียวเพื่อจัดการลอจิกที่ซับซ้อน I/O ความเร็วสูง และการควบคุมการเคลื่อนที่ พร้อมรับประกันความปลอดภัยเชิงหน้าที่ของบุคลากรและอุปกรณ์ไปพร้อมกัน

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ความสามารถหลัก

1. การควบคุมความปลอดภัยและการควบคุมมาตรฐานแบบบูรณาการ

5069-L310ERMS2 ช่วยลดความจำเป็นในการใช้ PLC ความปลอดภัยแยกต่างหาก โดยใช้สถาปัตยกรรมภายในแบบ "1oo2" (หนึ่งในสอง) เพื่อตรวจสอบและดำเนินการฟังก์ชันความปลอดภัย ใน Studio 5000 ลอจิกความปลอดภัยจะถูกเก็บไว้ใน "Safety Task" โดยเฉพาะและมีการจำกัดสิทธิ์การเข้าถึง เพื่อให้มั่นใจว่าการแก้ไขโค้ดมาตรฐานจะไม่ส่งผลกระทบโดยไม่ได้ตั้งใจต่อลายเซ็นความปลอดภัย

2. การควบคุมการเคลื่อนที่แบบบูรณาการผ่าน EtherNet/IP

ตัวอักษร "M" ในหมายเลขแค็ตตาล็อกหมายถึงการรองรับการควบคุมการเคลื่อนที่แบบบูรณาการ โดยสามารถประสานการทำงานของ 4 แกน CIP Motion เพื่อควบคุมเซอร์โวไดรฟ์ Kinetix ให้ทำงานสอดคล้องกัน ที่สำคัญ ระบบนี้รองรับ CIP Safety ผ่าน EtherNet/IP ทำให้สามารถจัดการฟังก์ชันความเร็วปลอดภัย ทิศทางปลอดภัย และการตัดแรงบิดอย่างปลอดภัย (STO) ผ่านสายเครือข่ายเดียวกับข้อมูลการควบคุมมาตรฐาน

3. ประสิทธิภาพความเร็วสูงและอีเทอร์เน็ตกิกะบิตคู่

• โหมด Dual-IP: ช่วยแยกทราฟฟิกความปลอดภัย/I/O ทางกายภาพออกจากเครือข่ายองค์กรระดับสูง ซึ่งมีความสำคัญต่อการรักษาความแน่นอนของการทำงานด้านความปลอดภัยและความมั่นคงปลอดภัยทางไซเบอร์

• รองรับ DLR: รองรับโทโพโลยี Device Level Ring เพื่อให้มั่นใจว่าความเสียหายของสายเคเบิลเพียงเส้นเดียวจะไม่ทำให้การเชื่อมต่อความปลอดภัยขาดหาย และช่วยป้องกันการหยุดทำงานที่ไม่จำเป็น

คำถามที่พบบ่อยทางเทคนิค

5069-L310ERM และ 5069-L310ERMS2 แตกต่างกันอย่างไร?

L310ERM เป็นคอนโทรลเลอร์มาตรฐานที่รองรับการควบคุมการเคลื่อนที่ ส่วน L310ERMS2 เพิ่มพาร์ติชันหน่วยความจำความปลอดภัยเฉพาะขนาด 0.5 MB และระบบวินิจฉัยภายในที่จำเป็นต่อการรับรองสำหรับการใช้งานด้านความปลอดภัยระดับ SIL 2

ฉันสามารถใช้โมดูล I/O 5069 มาตรฐานกับคอนโทรลเลอร์รุ่นนี้ได้หรือไม่?

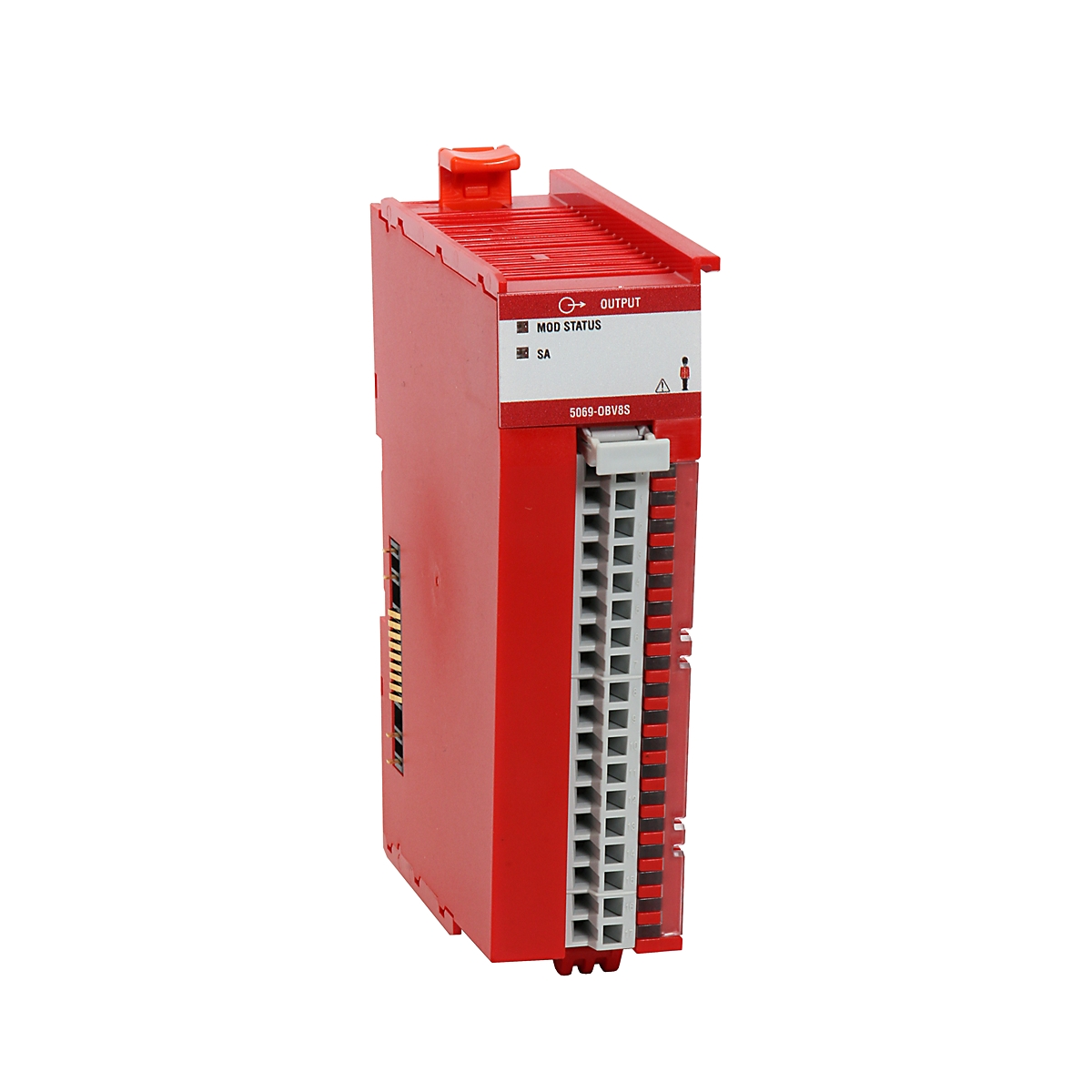

ได้ คุณสามารถใช้โมดูล I/O 5069 มาตรฐานสำหรับงานที่ไม่เกี่ยวข้องกับความปลอดภัย และใช้โมดูลความปลอดภัย 5069-IB8S / OBV8S สำหรับงานด้านความปลอดภัยภายในแร็กเดียวกัน หรือบนเครือข่าย EtherNet/IP ระยะไกลเดียวกันได้

คอนโทรลเลอร์รุ่นนี้จำเป็นต้องใช้โมดูลคู่ความปลอดภัยหรือไม่?

ไม่จำเป็น ต่างจากระบบ 1756 GuardLogix รุ่นเก่าที่ต้องใช้คอนโทรลเลอร์หลักและโมดูลคู่ความปลอดภัย ซีรีส์ Compact GuardLogix 5380 เช่น L310ERMS2 เป็นคอนโทรลเลอร์ความปลอดภัยแบบในตัว

คู่มือด้านวิศวกรรมและการติดตั้ง

• ลายเซ็นความปลอดภัย: เมื่อการตรวจสอบลอจิกความปลอดภัยเสร็จสมบูรณ์ คอนโทรลเลอร์จะสร้างลายเซ็นความปลอดภัยเฉพาะขึ้นมา การเปลี่ยนแปลงใด ๆ ในโค้ดความปลอดภัยจะทำให้ลายเซ็นนี้เปลี่ยนแปลง จึงช่วยจัดทำเส้นทางการตรวจสอบที่ชัดเจนเพื่อรองรับการปฏิบัติตามข้อกำหนด เช่น OSHA หรือ CE

• สถาปัตยกรรมแหล่งจ่ายไฟ: เช่นเดียวกับอุปกรณ์ 5069 รุ่นอื่น ๆ อุปกรณ์นี้ต้องใช้ MOD Power (สำหรับลอจิก) และ SA Power (สำหรับจ่ายไฟให้ I/O ฝั่งสนาม) ควรใช้แหล่งจ่ายไฟ DC คุณภาพสูงเพื่อให้บัสความปลอดภัยมีเสถียรภาพ

• ข้อพิจารณาด้านสภาพแวดล้อม: คอนโทรลเลอร์นี้ออกแบบมาให้ทำงานในช่วงอุณหภูมิ 0 ถึง 60°C สำหรับการใช้งานด้านความปลอดภัย ควรตรวจสอบให้แน่ใจว่าตู้ควบคุมมีการระบายความร้อนเพียงพอ เนื่องจากโปรเซสเซอร์ความปลอดภัยจะทำการวินิจฉัยตนเองภายในอย่างเข้มข้น ซึ่งก่อให้เกิดความร้อนเพิ่มเติม
