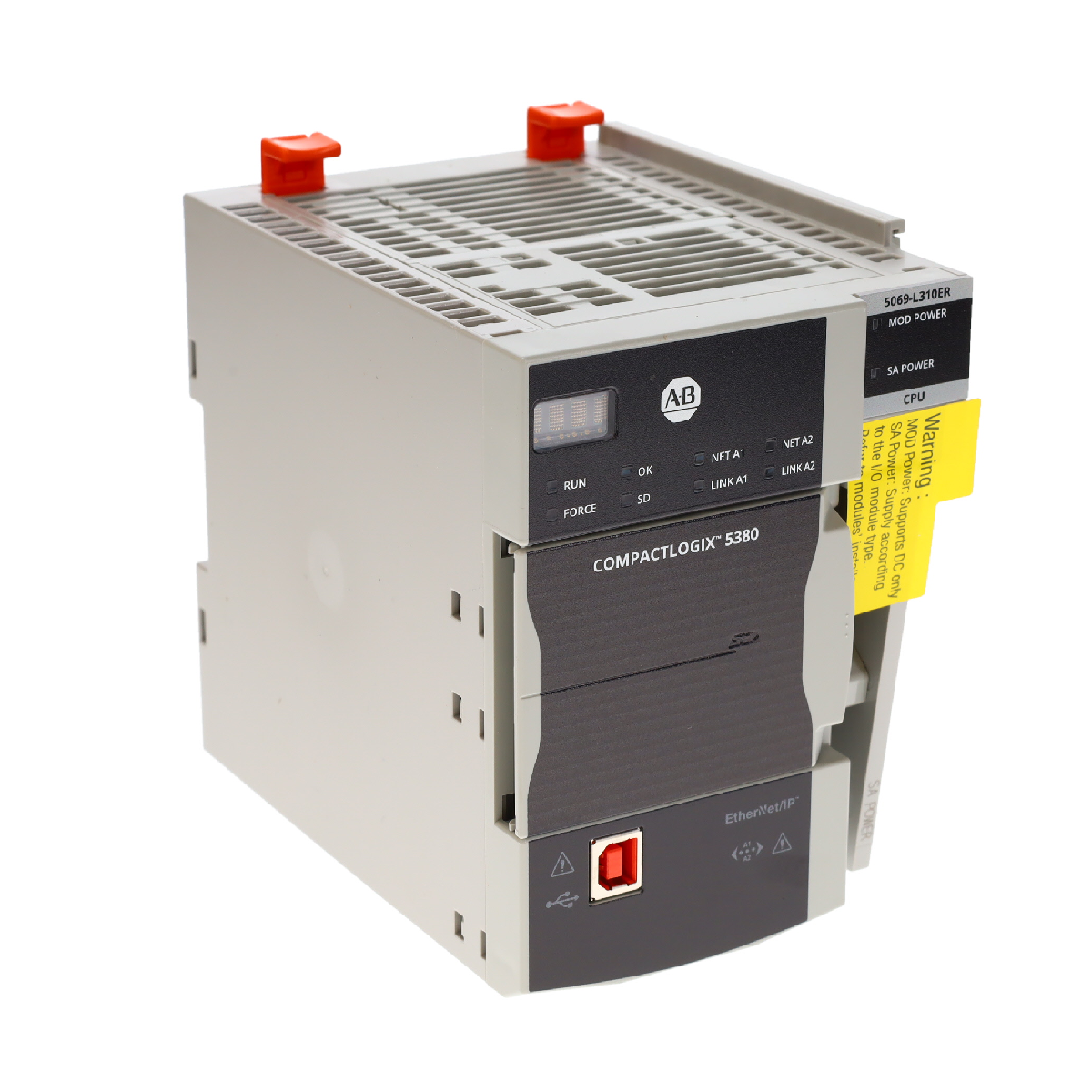

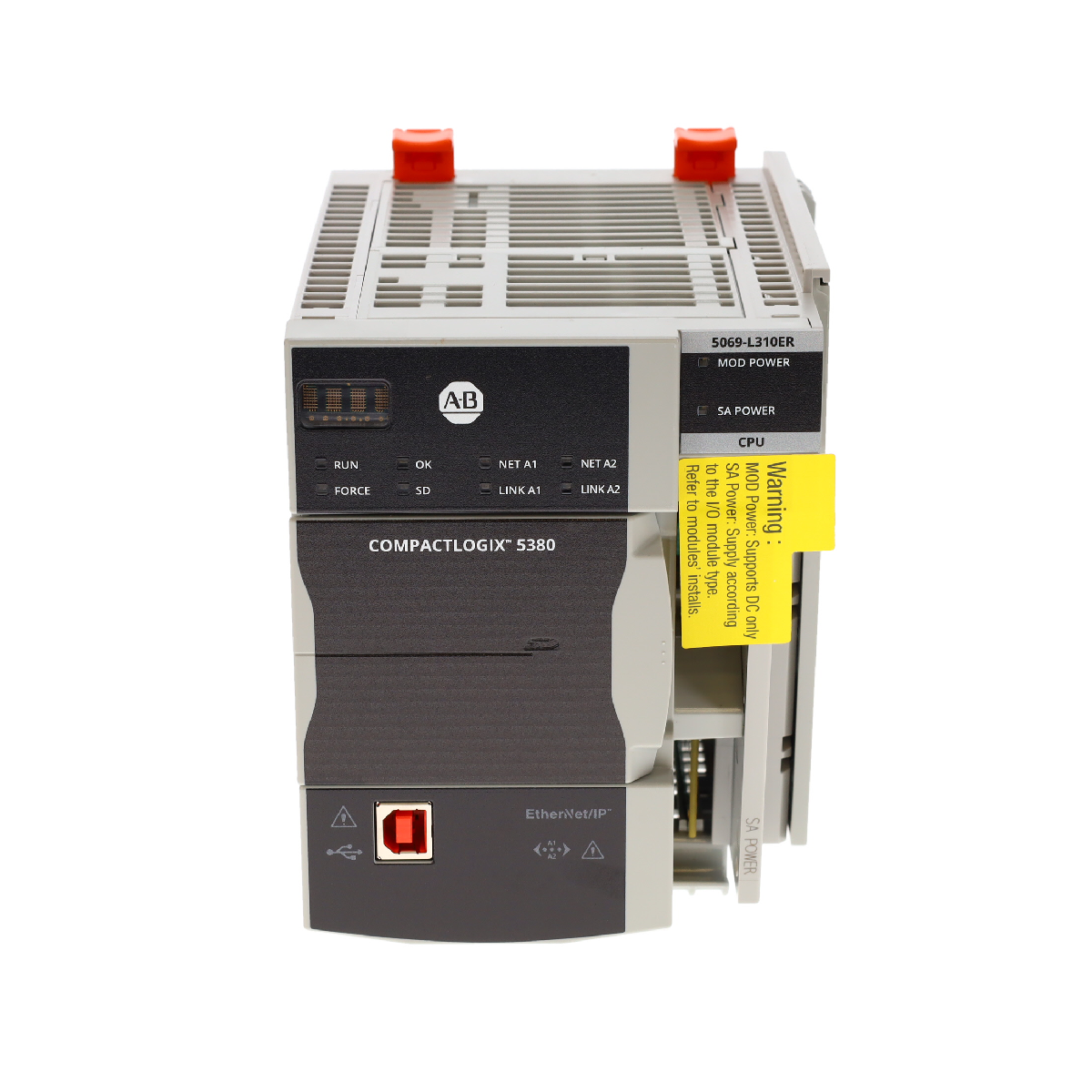

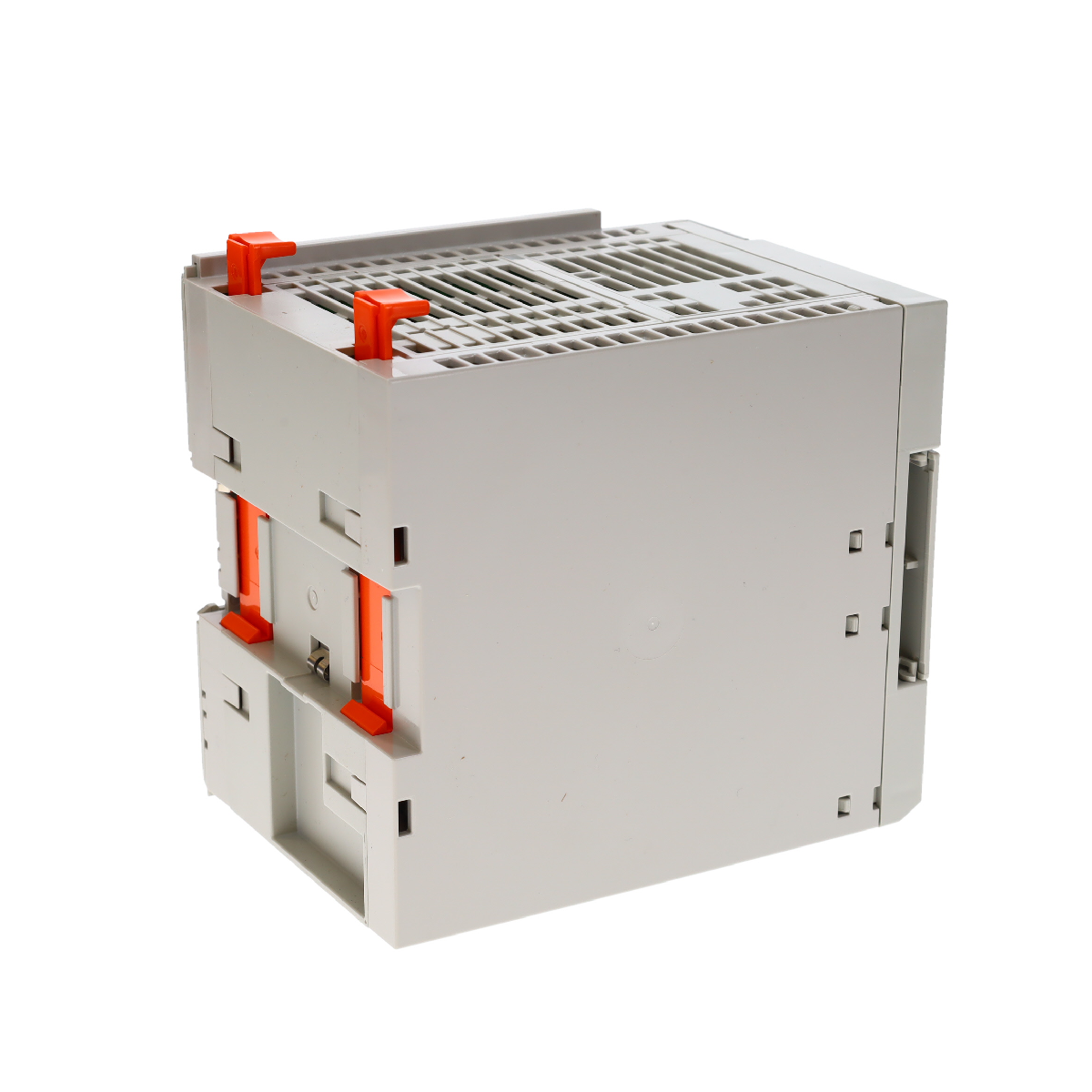

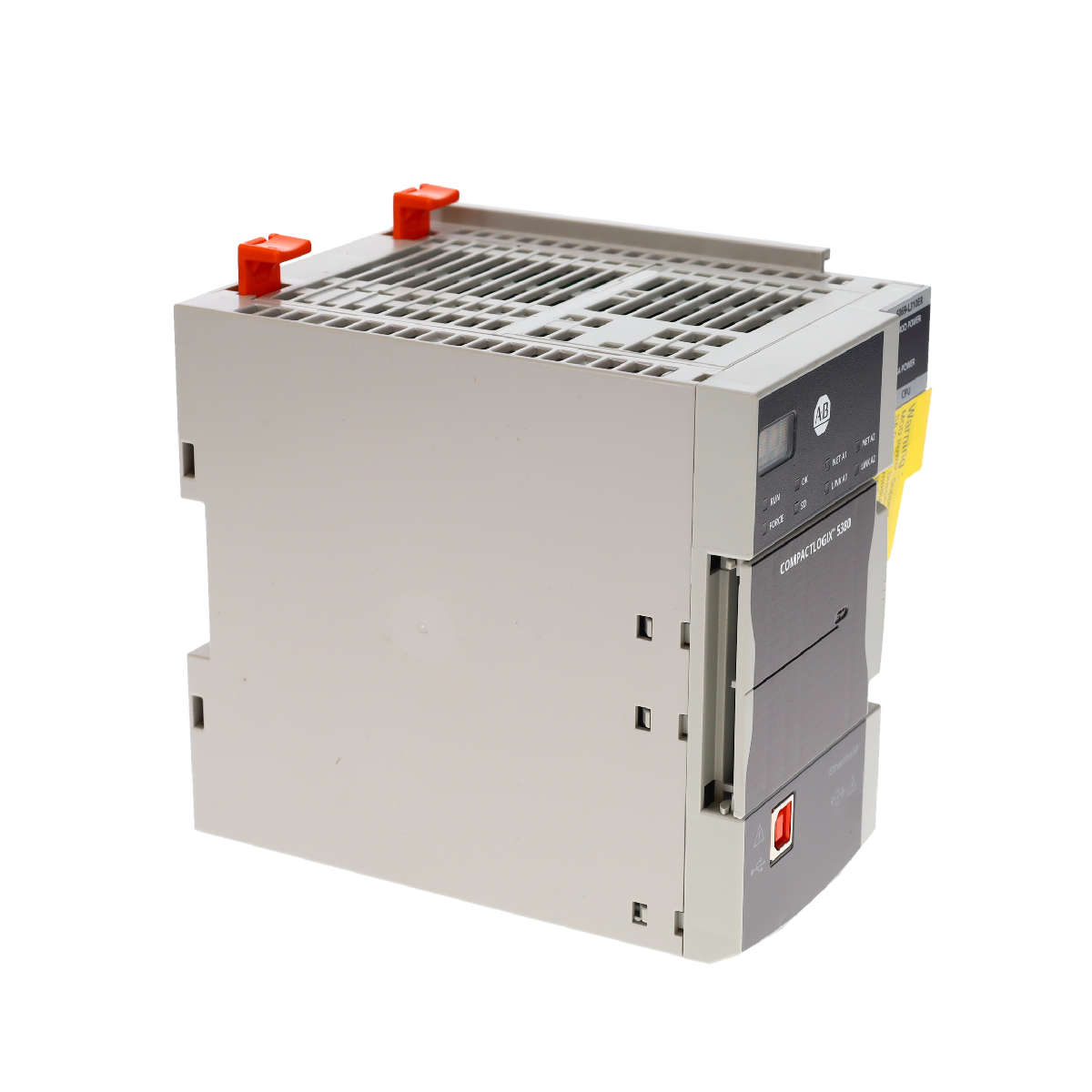

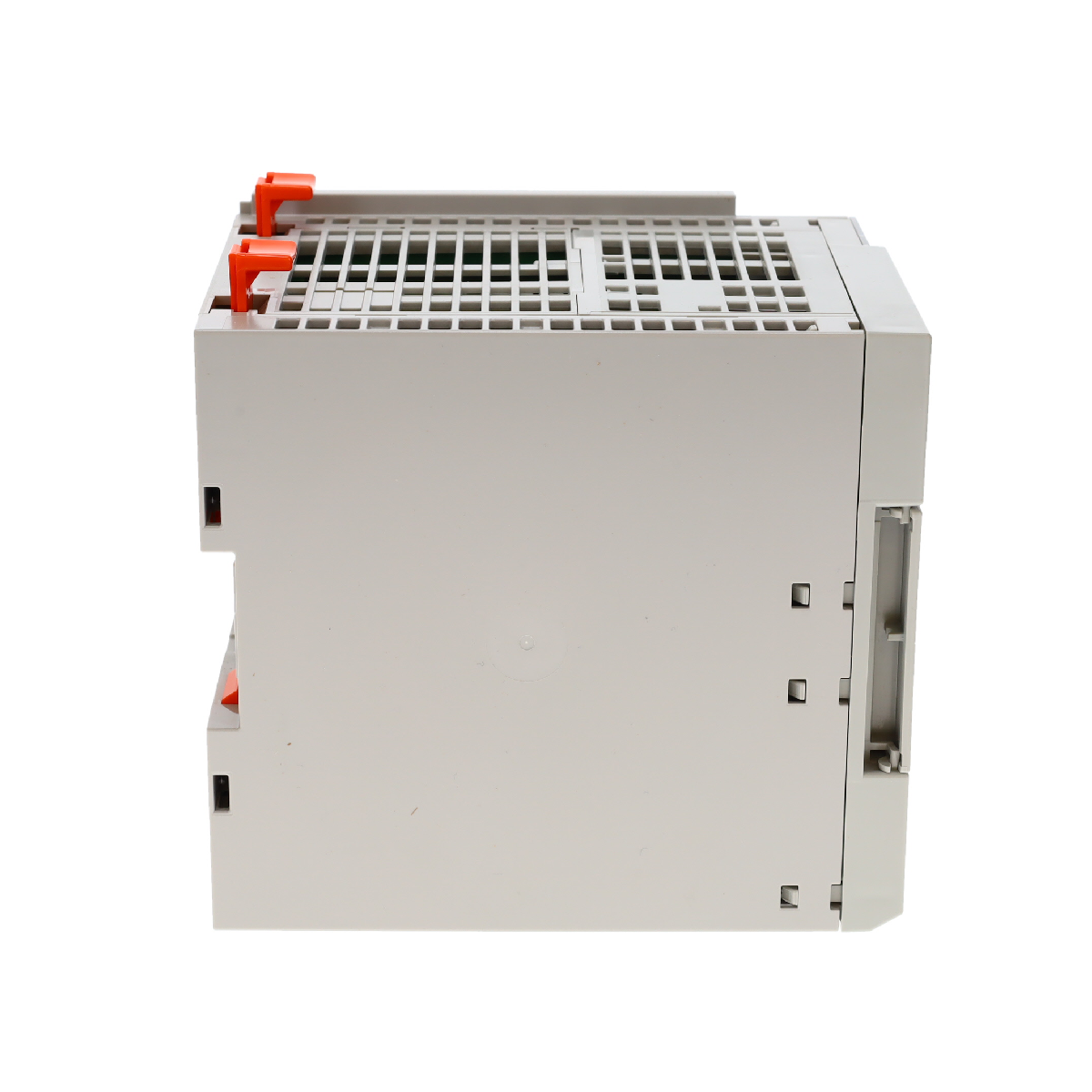

คอนโทรลเลอร์ Allen-Bradley 5069-L310ER CompactLogix 5380

 5069-L310ER เป็นคอนโทรลเลอร์อุตสาหกรรมประสิทธิภาพสูงจากตระกูล CompactLogix 5380 ออกแบบมาให้ทำหน้าที่เป็น “สมอง” ของระบบอัตโนมัติขนาดกลางสมัยใหม่ โดยมอบความสามารถด้านการประมวลผลความเร็วสูงและความจุข้อมูลที่จำเป็นสำหรับแอปพลิเคชัน Industrial IoT (IIoT) แม้จะใช้สถาปัตยกรรมการประมวลผลเดียวกับรุ่น “ERM” ที่รองรับการควบคุมการเคลื่อนไหว แต่ L310ER ได้รับการปรับให้เหมาะสำหรับการควบคุมแบบดิสครีตและกระบวนการ ซึ่งไม่จำเป็นต้องใช้เซอร์โวโมชั่นในตัว

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

ความสามารถหลัก

1. การประมวลผลลอจิกความเร็วสูง

ซีรีส์ 5380 มาพร้อมแบ็กเพลนความเร็วสูงโดยเฉพาะ ซึ่งเพิ่มอัตราการสแกน I/O ได้อย่างมากเมื่อเทียบกับซีรีส์ 1769 รุ่นเก่า ด้วยหน่วยความจำ 1 MB 5069-L310ER จึงสามารถจัดการการทำงานเชิงตรรกะที่ซับซ้อน การคำนวณทางคณิตศาสตร์ และการจัดการสตริงข้อมูลด้วยเวลาแฝงที่ต่ำมาก

2. ตัวเลือกเครือข่ายขั้นสูง

คอนโทรลเลอร์นี้มีพอร์ต Ethernet ความเร็ว 1 Gbps จำนวน 2 พอร์ต ซึ่งรองรับโหมดการกำหนดค่าหลัก 2 รูปแบบ:

• โหมด Dual-IP: ช่วยแยกทราฟฟิกเครือข่ายระดับเครื่องจักร (เซนเซอร์/ไดรฟ์) ออกจากเครือข่ายองค์กรทั่วทั้งโรงงาน เพิ่มความปลอดภัยและป้องกันเครือข่ายแออัด

• Device Level Ring (DLR): ในโหมดนี้ พอร์ตจะช่วยเพิ่มความทนทานของเครือข่าย หากสายเคเบิลเส้นใดเส้นหนึ่งในวงแหวนเสียหาย การสื่อสารจะยังคงดำเนินต่อไปโดยไม่สะดุด

3. การผสานรวม Compact 5000 I/O

คอนโทรลเลอร์ทำหน้าที่เป็นมาสเตอร์สำหรับแพลตฟอร์ม 5069 Compact I/O แพลตฟอร์มนี้มีจุดเด่นด้านการออกแบบที่มีความหนาแน่นสูงและระบบวินิจฉัยขั้นสูง ช่วยให้ติดตั้งจุด I/O ได้มากขึ้นในตู้ที่ใช้พื้นที่น้อยลง

คำถามที่พบบ่อยทางเทคนิค

5069-L310ER และ 5069-L310ERM แตกต่างกันอย่างไร

ตัว “M” ในรุ่น ERM ย่อมาจาก Motion โดย L310ERM รองรับ Integrated CIP Motion สูงสุด 4 แกน (การควบคุมเซอร์โว) ส่วน L310ER เหมาะสำหรับการใช้งานมาตรฐาน และไม่รองรับการควบคุมเซอร์โวแบบประสานการทำงานผ่าน EtherNet/IP

คอนโทรลเลอร์นี้จำเป็นต้องใช้แบตเตอรี่หรือไม่

ไม่จำเป็น ซีรีส์ CompactLogix 5380 ใช้โมดูลกักเก็บพลังงานภายใน (ตัวเก็บประจุ) เพื่อสำรองโปรแกรมผู้ใช้ไปยังหน่วยความจำไม่ลบเลือนเมื่อเกิดไฟฟ้าดับ จึงไม่ต้องเปลี่ยนหรือบำรุงรักษาแบตเตอรี่ลิเธียม

ต้องใช้เทอร์มินัลบล็อกแหล่งจ่ายไฟรุ่นใด

คอนโทรลเลอร์นี้ต้องใช้เทอร์มินัลบล็อก 5069-RTB22-SCREW หรือ 5069-RTB22-SPRING เพื่อเชื่อมต่อแหล่งจ่ายไฟ MOD (โมดูล) และ SA (เซนเซอร์/แอคชูเอเตอร์)

คู่มือด้านวิศวกรรมและการติดตั้ง

• การแบ่งแยกแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าเดินสายไฟทั้งฝั่ง MOD (สำหรับ CPU) และ SA (สำหรับฝั่งอุปกรณ์ I/O ภาคสนาม) แม้ CPU จะทำงานอยู่ แต่โมดูล I/O ภายในเครื่องจะไม่ทำงานหากไม่มีแหล่งจ่ายไฟ SA ที่ถูกต้อง

• การจัดการความร้อน: ซีรีส์ 5380 มีโปรเซสเซอร์ความเร็วสูงที่ก่อให้เกิดความร้อน ควรติดตั้งอุปกรณ์ในแนวนอนบนราง DIN เสมอ และเว้นระยะเหนือและใต้ไว้อย่างน้อย 50 มม. (2 นิ้ว) เพื่อการระบายความร้อนแบบพาสซีฟ

• การอัปเดตเฟิร์มแวร์: ตรวจสอบ Product Compatibility and Download Center (PCDC) เพื่อดูเฟิร์มแวร์ล่าสุดเสมอ คอนโทรลเลอร์นี้มักต้องแฟลชเฟิร์มแวร์ก่อนใช้งานร่วมกับ Studio 5000 เวอร์ชันที่ระบุ

ข้อได้เปรียบด้านวิศวกรรม

 5069-L310ER เป็นตัวเลือกที่ลงตัวสำหรับวิศวกรที่ต้องการหน่วยความจำมากกว่ารุ่นเริ่มต้นที่มีความจุ 0.6 MB แต่ไม่ต้องการจ่ายเพิ่มสำหรับแกนการเคลื่อนไหวที่ไม่ได้ใช้งาน ความจุ 24 โหนดทำให้เหมาะอย่างยิ่งสำหรับการผสานรวมแร็ก I/O ระยะไกลหลายชุด ไดรฟ์ PowerFlex และแผง HMI เข้าไว้ในสถาปัตยกรรมการควบคุมเดียวกัน
