Allen-Bradley

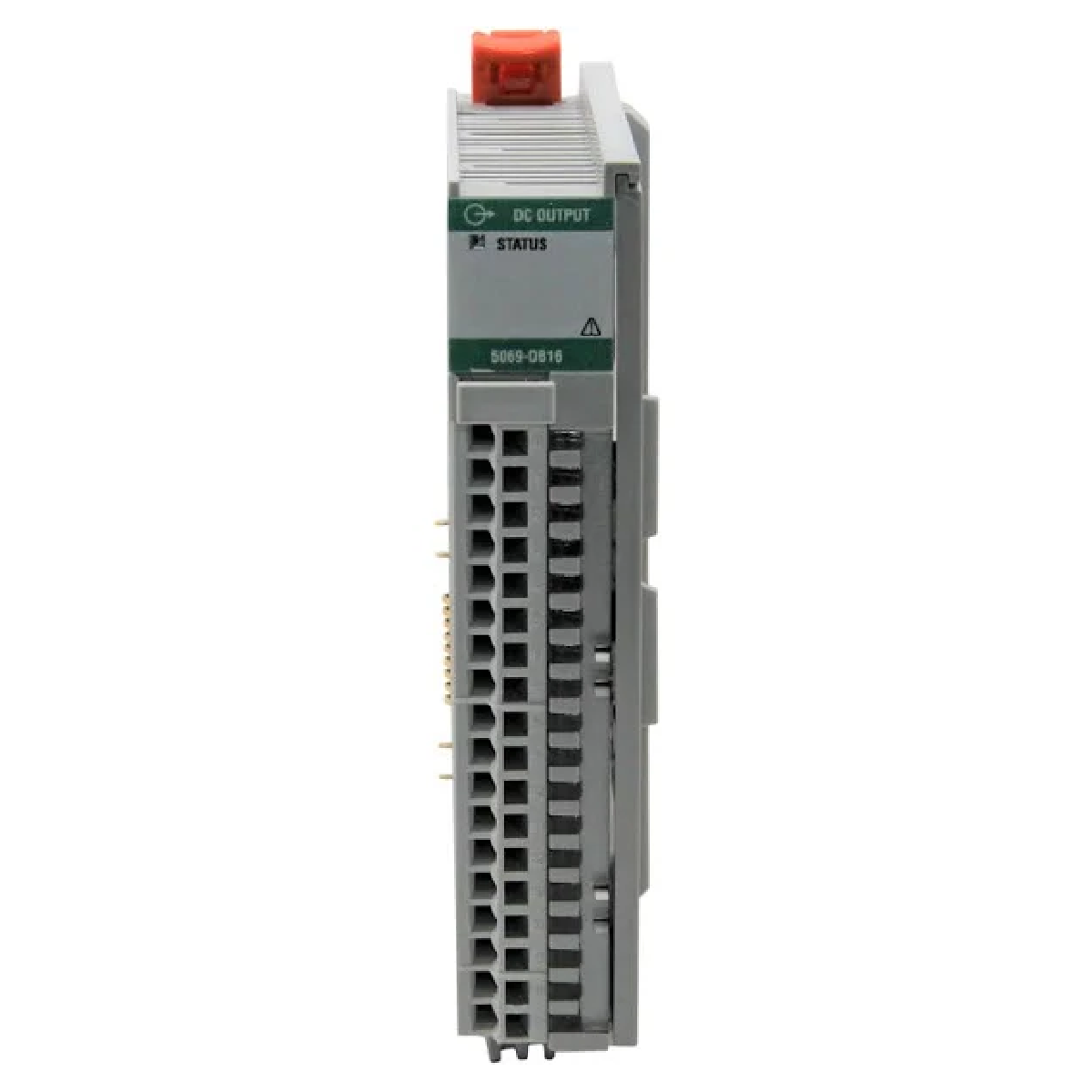

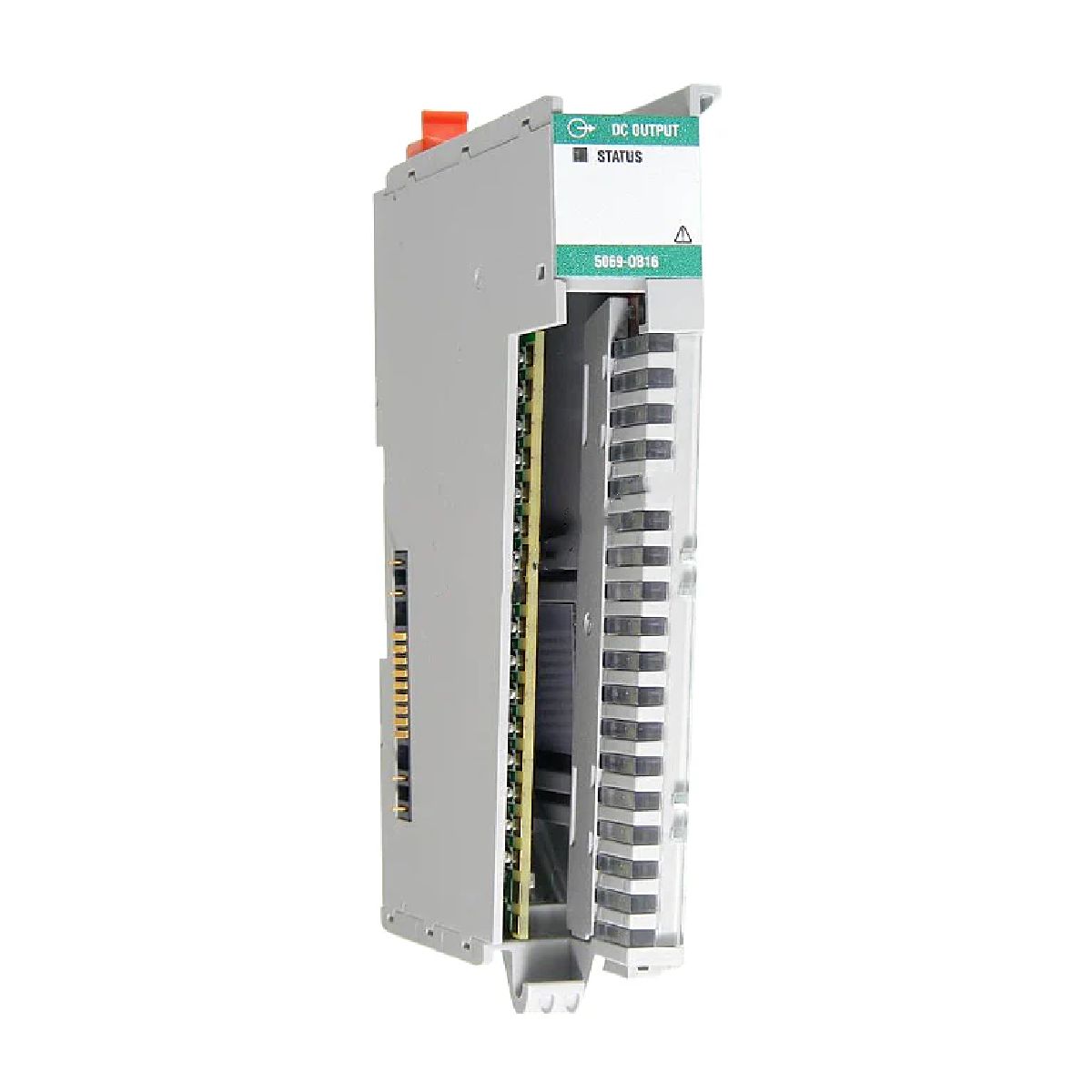

โมดูลเอาต์พุตดิจิทัล Allen-Bradley 5069-OB16 Compact 5000

SKU 5069-OB16

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 5069-OB16
Origin สหรัฐอเมริกา
Product Type: โมดูลเอาต์พุตดิจิทัล
Payment: T/T, Western Union
Weight: 0.175 kg
Dimensions: 144.6 x 22 x 105.4 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

5069-OB16 เป็นโมดูลเอาต์พุตดิจิทัล DC ความหนาแน่นสูงจากซีรีส์ Allen-Bradley Compact 5000 I/O มีเอาต์พุตแบบซอร์สซิง 16 จุด และออกแบบมาให้ใช้งานร่วมกับคอนโทรลเลอร์ CompactLogix 5380 หรือ ControlLogix 5580 (ผ่าน 5069-AENTR) โมดูลนี้ได้รับการออกแบบสำหรับการสวิตช์แอคชูเอเตอร์อุตสาหกรรมความเร็วสูง เช่น โซลินอยด์วาล์ว ชุดสตาร์ตเตอร์มอเตอร์ และไฟแสดงสถานะ จึงมีอินเทอร์เฟซที่รวดเร็วและทำงานตามเวลาที่กำหนดได้อย่างแน่นอนสำหรับระบบอัตโนมัติสมัยใหม่

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

พารามิเตอร์	รายละเอียดข้อมูลจำเพาะ
รุ่น	5069-OB16
แบรนด์	Allen-Bradley (Rockwell Automation)
จำนวนเอาต์พุต	16 จุด (ซอร์สซิง)
ประเภทแรงดันไฟฟ้า	แหล่งจ่าย 24V DC
ช่วงแรงดันไฟฟ้าที่ใช้งาน	10–32V DC
พิกัดกระแสเอาต์พุต	0.5 A ต่อช่องสัญญาณ (สูงสุด 8 A ต่อโมดูล)
กระแสกระชาก	1 A เป็นเวลา 10 มิลลิวินาทีต่อช่องสัญญาณ
กำลังไฟแบ็กเพลน (MOD)	75 mA @ 18–32V DC
กำลังไฟเซ็นเซอร์/แอคชูเอเตอร์ (SA)	100 mA @ 18–32V DC (รวมโหลดภาคสนาม)

ความสามารถหลัก

1. สถาปัตยกรรมเอาต์พุตแบบซอร์สซิง

5069-OB16 ใช้การออกแบบแบบ ซอร์สซิง ซึ่งหมายความว่าโมดูลจะจ่ายแรงดันไฟฟ้าบวก (+24V DC) ให้กับโหลด ส่วนอีกด้านของโหลดโดยทั่วไปจะเชื่อมต่อกับจุดร่วม (กราวด์) การกำหนดค่าเอาต์พุตแบบนี้เป็นรูปแบบที่ใช้กันทั่วไปที่สุดสำหรับการขับเคลื่อนอุปกรณ์อุตสาหกรรมในวงจรที่รองรับ PNP

2. ประสิทธิภาพความเร็วสูง

โมดูลนี้เป็นส่วนหนึ่งของแพลตฟอร์ม Compact 5000 จึงได้รับประโยชน์จากแบ็กเพลนระบบความเร็วสูง ซึ่งช่วยให้คำสั่งเอาต์พุตจากคอนโทรลเลอร์ทำงานด้วยค่าหน่วงเวลาต่ำที่สุด คุณสมบัตินี้จำเป็นสำหรับการใช้งานที่ต้องการจังหวะเวลาที่แม่นยำ เช่น การคัดแยกความเร็วสูงหรือการเคลื่อนที่ของบรรจุภัณฑ์ที่ต้องทำงานสอดประสานกัน

3. การวินิจฉัยโมดูลขั้นสูง

5069-OB16 ให้ข้อมูลการวินิจฉัยแบบเรียลไทม์แก่คอนโทรลเลอร์ ซึ่งสามารถดูได้ใน Studio 5000:

การตรวจสอบกำลังไฟ SA: ตรวจจับกรณีที่แหล่งจ่ายไฟฝั่งภาคสนามขาดหาย
ไฟ LED แสดงสถานะโมดูล: มีไฟ LED สีเขียวแสดงสถานะแยกสำหรับแต่ละช่องสัญญาณทั้ง 16 ช่อง ช่วยให้ตรวจสอบและแก้ไขปัญหาด้วยสายตาได้อย่างรวดเร็วในพื้นที่โรงงาน
การป้องกันทางอิเล็กทรอนิกส์: มีระบบป้องกันกระแสเกินและการลัดวงจรในตัวสำหรับแต่ละโมดูล

คำถามที่พบบ่อยทางเทคนิค

ต้องใช้เทอร์มินัลบล็อกแบบถอดได้ (RTB) รุ่นใด

โมดูลนี้ใช้งานร่วมกับเทอร์มินัลบล็อกแบบ 18 พิน ได้แก่ 5069-RTB18-SCREW (แบบสกรูแคลมป์) หรือ 5069-RTB18-SPRING (แบบกดเสียบ) โปรดทราบว่าโดยทั่วไปจะสั่งซื้อแยกจากตัวโมดูล

โมดูลนี้รองรับ RIUP หรือไม่

รองรับ โดยรองรับ การถอดและใส่ขณะมีไฟ (RIUP) ซึ่งช่วยให้เจ้าหน้าที่ซ่อมบำรุงเปลี่ยนโมดูลได้โดยไม่ต้องปิดระบบไฟของแชสซีทั้งหมดหรือตัดการเชื่อมต่อสายไฟภาคสนาม

ข้อกำหนดของ “กำลังไฟ SA” คืออะไร

ต้องจ่าย กำลังไฟเซ็นเซอร์/แอคชูเอเตอร์ (SA) ให้กับโมดูลผ่านคอนโทรลเลอร์หรืออุปกรณ์กระจายศักย์ไฟฟ้าภาคสนาม กำลังไฟนี้ใช้จ่ายพลังงานให้วงจรเอาต์พุตและอุปกรณ์จริง เช่น โซลินอยด์ ที่เชื่อมต่ออยู่

คู่มือด้านวิศวกรรมและการติดตั้ง

แนวทางการเดินสาย: สำหรับโหลดเหนี่ยวนำ เช่น โซลินอยด์หรือรีเลย์ ควรติดตั้งอุปกรณ์ระงับแรงดันกระชากภายนอก (ไดโอดฟลายแบ็ก) คร่อมโหลด เพื่อป้องกันทรานซิสเตอร์ภายในโมดูลจากแรงดันย้อนกลับที่พุ่งสูง
ข้อควรพิจารณาด้านความร้อน: เมื่อสวิตช์โหลดกระแสสูงพร้อมกันทั้ง 16 ช่องสัญญาณ ต้องตรวจสอบให้แน่ใจว่าตู้มีการระบายอากาศเพียงพอ เว้นระยะด้านบนและด้านล่างโมดูลอย่างน้อย 50 มม. (2 นิ้ว) เพื่อช่วยระบายความร้อนด้วยการพาความร้อน
การเชื่อมต่อจุดร่วม: ตรวจสอบให้แน่ใจว่าจุดร่วมของกำลังไฟ SA เชื่อมต่อกับจุดร่วมของโหลดอย่างถูกต้อง เพื่อให้วงจรไฟฟ้าของเอาต์พุตแบบซอร์สซิงครบถ้วน

ข้อได้เปรียบด้านวิศวกรรม

5069-OB16 ได้รับการยอมรับอย่างสูงในด้านความหนาแน่นสูงและความน่าเชื่อถือ ด้วยการมีจุด I/O 16 จุดในโมดูลขนาดบางกว้าง 22 มม. จึงช่วยเพิ่มจำนวน I/O ได้อย่างมากในตู้ควบคุมที่มีพื้นที่จำกัด การผสานรวมกับสภาพแวดล้อม Logix 5000 อย่างแน่นอนตามเวลาที่กำหนด ช่วยให้ลำดับการทำงานที่มีเอาต์พุตหลายจุดและซับซ้อนทำงานด้วยความแม่นยำที่จำเป็นสำหรับเครื่องจักรประสิทธิภาพสูงซึ่งพร้อมรองรับ IIoT
