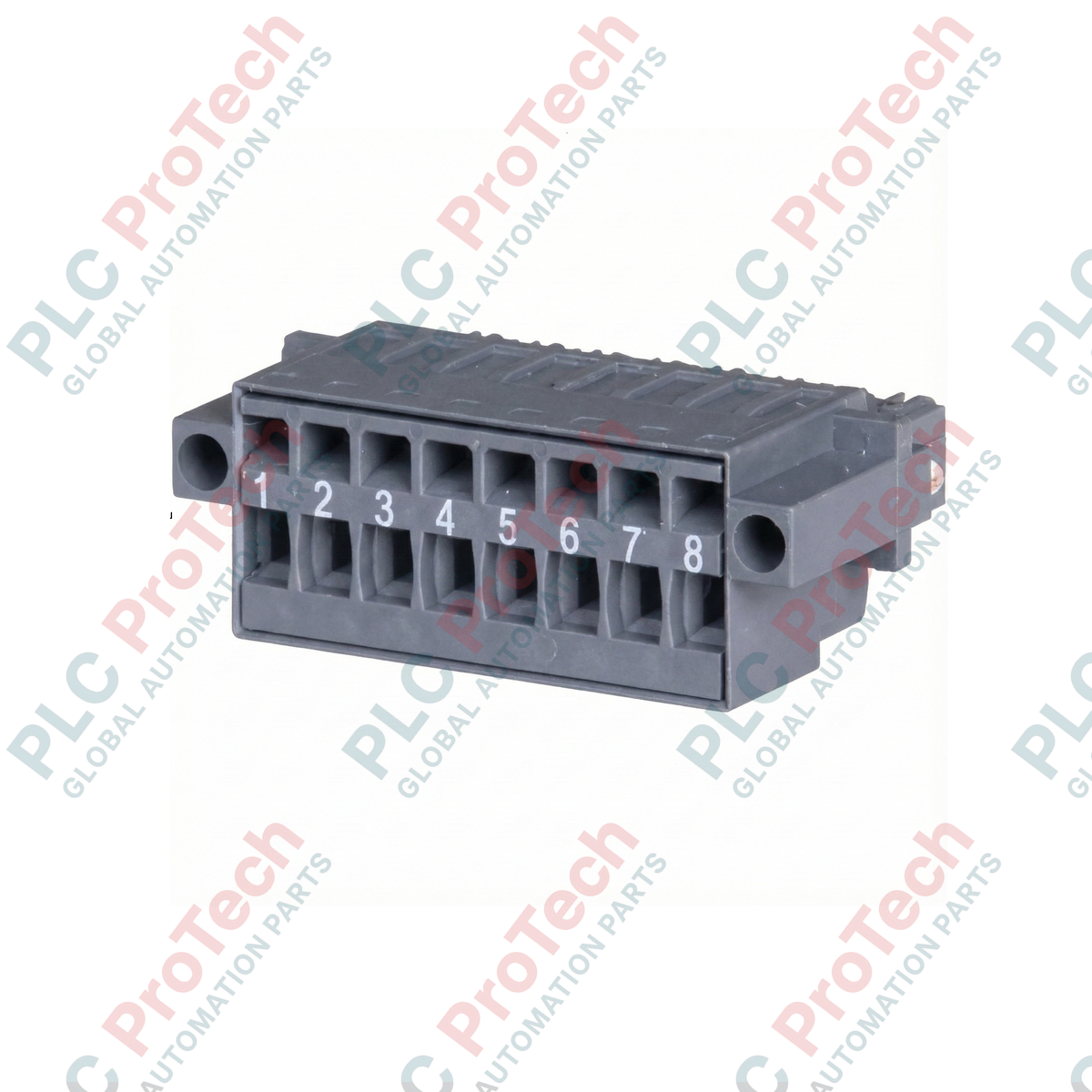

เทอร์มินัลบล็อกอุปกรณ์เสริมแคลมป์แบบกรง 8 พิน B&R 0TB1108.8110

ภาพรวมทางเทคนิค

B&R 0TB1108.8110 (0TB1108.8110) คือเทอร์มินัลบล็อกอุปกรณ์เสริมอุตสาหกรรมแบบ 8 พินสำหรับงานหนัก ซึ่งออกแบบมาเพื่อการกระจายสัญญาณและไฟฟ้ากำลังแรงดันต่ำอย่างปลอดภัยในสภาพแวดล้อมระบบอัตโนมัติที่มีการสั่นสะเทือนสูง พัฒนาขึ้นเพื่อใช้งานร่วมกับระบบควบคุมการเคลื่อนที่ ACOPOSmicro, โมดูลคีย์แพด X2X และแพลตฟอร์ม Automation PC ซีรีส์ 3100 ได้อย่างราบรื่น คอนเน็กเตอร์ความสมบูรณ์สูงนี้ช่วยขจัดปัญหาหน้าสัมผัสขาดช่วงและการหลุดออกทางโครงสร้าง เพื่อป้องกันโรงงานจากการหยุดทำงานของระบบโดยไม่คาดคิด ด้วยการใช้เทคโนโลยีแคลมป์แบบกรงสปริง (Federzugklemme) ขั้นสูงร่วมกับหน้าแปลนสกรูด้านข้างในตัว เทอร์มินัลบล็อกจึงให้การเชื่อมต่อทางกลที่ต่อเนื่อง ไม่ต้องบำรุงรักษา และป้องกันการรั่วซึมของก๊าซ รองรับหน้าตัดตัวนำสูงสุด 1.5 mm² และได้รับการรับรอง UL อย่างครบถ้วนสำหรับการใช้งานอุตสาหกรรม 300 V ให้การนำไฟฟ้าที่เหมาะสมในชุดขับเคลื่อนหลายแกนและสายการผลิตที่ต้องรับภาระสูง

การกำหนดค่าทางเทคนิค

องค์ประกอบด้านโครงสร้างและกลไกของคอนเน็กเตอร์นี้ได้รับการปรับให้เหมาะสำหรับการประกอบตู้ควบคุมที่รวดเร็วและความน่าเชื่อถือของหน้าสัมผัสในระยะยาว:

• กลไกแคลมป์แบบกรงสปริง: แทนที่เทอร์มินัลแบบขันสกรูทั่วไปด้วยแคลมป์แรงดึงสปริง ซึ่งออกแรงกดแบบไดนามิกอย่างต่อเนื่องกับตัวนำ เพื่อชดเชยการคลายตัวของสายและการขยายตัวเนื่องจากความร้อน

• หน้าแปลนสกรูในตัว: รุ่นย่อยดีไซน์พิเศษ "8110" มีสกรูยึดด้านข้างสำหรับงานหนัก ซึ่งยึดเทอร์มินัลบล็อกเข้ากับแชสซีของโมดูลต้นทางโดยตรง เพื่อป้องกันการถูกดึงหลุดโดยไม่ตั้งใจจากแรงกระแทกทางกลอย่างรุนแรง

• ระยะพิทช์มาตรฐาน 3.5 mm: ระยะห่างระหว่างพินเป็นไปตามมาตรฐานอินเทอร์เฟซควบคุมอุตสาหกรรมความหนาแน่นสูงอย่างแม่นยำ โดยคงระยะคืบและระยะห่างทางไฟฟ้าที่เหมาะสมระหว่างเส้นทางไฟฟ้าที่อยู่ติดกัน

• การเพิ่มประสิทธิภาพสำหรับทองแดง: หน้าสัมผัสภายในเทอร์มินัลได้รับการเลือกวัสดุโลหะวิทยาให้เหมาะกับตัวนำทองแดงแบบแกนเดี่ยวหรือแบบตีเกลียวโดยเฉพาะ โดยคงพิกัดกระแสที่ 10 A ต่อหน้าสัมผัส

ข้อมูลจำเพาะทางเทคนิค

รุ่นเทียบเท่าและรูปแบบต่าง ๆ

• 0TB1104.8100: รุ่นกะทัดรัดแบบ 4 พิน ใช้เป็นหลักสำหรับวงจรหยุดฉุกเฉิน (E-stop) โดยเฉพาะ หรือการกระจายไฟ DC เสริมเฉพาะจุดที่มีกระแสต่ำ

• 0TB1110.8110: รุ่นแบบ 10 พินที่เพิ่มจำนวนพิน โดยมีคุณสมบัติแคลมป์แบบกรงสปริงและหน้าแปลนสกรูเหมือนกัน สำหรับการเดินสาย I/O ที่มีความหนาแน่นสูงขึ้น

• 0TB1108.9000: รุ่นโครงสร้างเทียบเท่าแบบ 8 พิน ซึ่งใช้เทอร์มินัลแคลมป์ชนิดขันสกรูแบบเดิม แทนแคลมป์กรงสปริงที่ทนต่อการสั่นสะเทือนรุ่นใหม่

คำแนะนำด้านวิศวกรรมภาคสนามและการติดตั้ง

เกณฑ์การต่อสาย: ห้ามใช้ไขควงที่ชำรุดหรือเสียรูปในการเปิดแคลมป์แบบกรงสปริง ให้สอดไขควงปากแบนมาตรฐานขนาด 2.5 mm ตรงเข้าไปในช่องเปิดกลไก เพื่อเปิดแผ่นสปริงภายในจนสุดก่อนดันสายทองแดงเข้าไปในเทอร์มินัลบล็อก

คำแนะนำการเตรียมและใส่ตัวนำ

เมื่อใช้สายทองแดงแบบเส้นฝอยละเอียดหรือสายอ่อน ช่างเทคนิคต้องย้ำปลอกปลายสายแบบมีฉนวน (เฟอร์รูล) เข้ากับปลายสายที่ปอกแล้ว ตรวจสอบให้แน่ใจว่าหน้าตัดรวมของสายและเฟอร์รูลไม่เกินขีดจำกัดทางกายภาพสูงสุด 1.5 mm² (14 AWG) ปอกฉนวนสายให้มีความยาว 7 mm ตามที่ผู้ผลิตกำหนดอย่างแม่นยำ เพื่อป้องกันไม่ให้ตัวนำทองแดงเปลือยโผล่ออกมาหรือเกิดความผิดพลาดจากการหนีบฉนวน

ข้อกำหนดแรงบิดของหน้าแปลนทางกล

หลังจากจัดวางเทอร์มินัลบล็อกเข้ากับอินเทอร์เฟซเฮดเดอร์ตัวผู้ของไดรฟ์ ACOPOSmicro หรือ Automation PC อย่างแน่นหนาแล้ว ให้ขันสกรูหน้าแปลนด้านข้างในตัวทั้งสองตัวด้วยมือ โดยขันสลับทแยงมุม ขันสกรูด้านข้างทั้งสองตัวด้วยแรงบิด 정확 0.22 Nm การขันแน่นเกินไปจะทำให้เกลียวพลาสติกภายในตัวเรือนโมดูลต้นทางเสียหาย ส่วนการขันไม่แน่นพอจะลดทอนความสามารถของชุดประกอบในการลดแรงสั่นสะเทือน
