โมดูลอินพุตแอนะล็อก 4 ช่องระบบ X67 B&R X67AI1223

ภาพรวมผลิตภัณฑ์

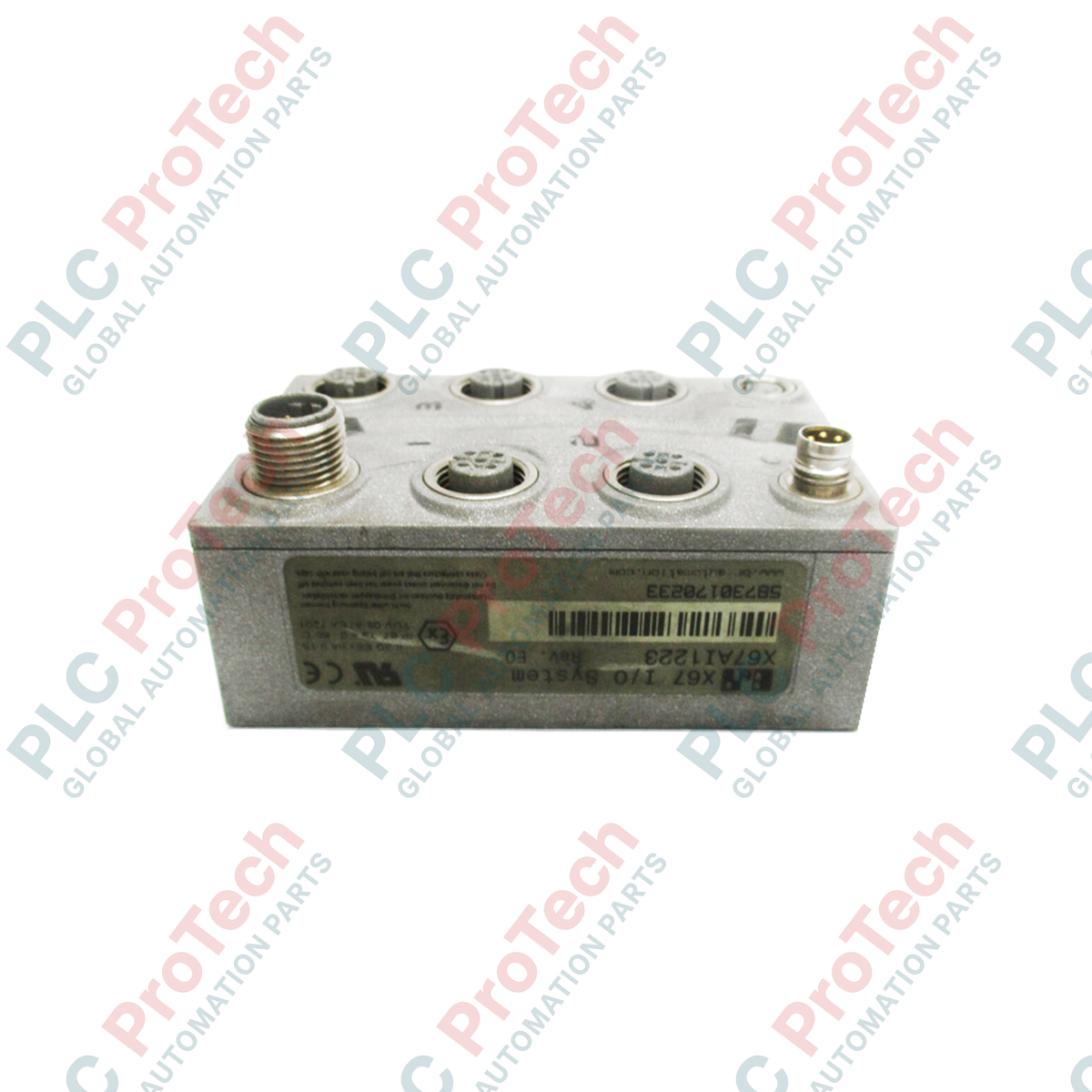

X67AI1223 (X67AI1223) เป็นโมดูลอินพุตแอนะล็อกแบบติดตั้งภาคสนามที่มีความทนทานภายในระบบ B&R X67 ออกแบบมาโดยเฉพาะสำหรับระบบอัตโนมัติแบบกระจายศูนย์โดยไม่จำเป็นต้องใช้ตู้ควบคุม โมดูลนี้มีอินพุตแอนะล็อกความแม่นยำสูง 4 ช่อง รองรับช่วงแรงดัน +/- 10 V และออกแบบมาให้ติดตั้งโดยตรงบนเครื่องจักรในสภาพแวดล้อมอุตสาหกรรมที่สมบุกสมบัน ในอุตสาหกรรมต่าง ๆ เช่น ระบบอัตโนมัติเคลื่อนที่ อุปกรณ์กลางแจ้งสำหรับงานหนัก และสายการผลิตขนาดใหญ่ X67AI1223 ช่วยส่งข้อมูลป้อนกลับจากเซนเซอร์ที่สำคัญโดยใช้สายไฟน้อยที่สุด การป้องกันระดับ IP67 ช่วยให้การเก็บข้อมูลเชื่อถือได้แม้อยู่ในสภาวะที่มีฝุ่น ความชื้น และการสั่นสะเทือนทางกลสูง ทำให้สถาปัตยกรรมการควบคุมแบบกระจายศูนย์สามารถประมวลผล I/O ได้ใกล้กับกระบวนการจริงมากยิ่งขึ้น

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมของ X67AI1223 ได้รับการปรับให้เหมาะสำหรับการตรวจสอบแบบเรียลไทม์ โดยมี 4 ช่องอิสระที่สามารถประมวลผลสัญญาณแรงดันแบบไบโพลาร์ (+/- 10 V) ฮาร์ดแวร์มีไฟแสดงสถานะครบถ้วน ได้แก่ LED แสดงฟังก์ชัน I/O เฉพาะสำหรับแต่ละช่อง รวมถึง LED แสดงแรงดันไฟเลี้ยงและสถานะการสื่อสารบนบัส จึงสามารถวินิจฉัยปัญหาได้ทันทีที่หน้างานโดยไม่ต้องใช้เครื่องมือซอฟต์แวร์ภายนอก โมดูลใช้คอนเน็กเตอร์ M12 มาตรฐานสำหรับสัญญาณภาคสนาม เพื่อให้การเชื่อมต่อมีความแน่นหนาและกันน้ำ ตัวเครื่องขนาดกะทัดรัดกว้าง 53 mm ออกแบบให้ยึดด้วยสกรูเข้ากับโครงเครื่องจักรโดยตรง และใช้ระบบบัส X67 สำหรับการส่งข้อมูลความเร็วสูงและการซิงโครไนซ์กับคอนโทรลเลอร์ส่วนกลาง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

X67AI1223 จำเป็นต้องมีตู้ครอบแยกต่างหากหรือไม่?

ไม่จำเป็น X67AI1223 เป็นโมดูลระดับ IP67 ที่ออกแบบมาสำหรับการติดตั้งโดยไม่ใช้ตู้ สามารถติดตั้งโดยตรงบนเครื่องจักรหรือโครงระบบได้ โดยต้องเชื่อมต่อทางไฟฟ้าด้วยคอนเน็กเตอร์ M12 ที่มีระดับการป้องกันเหมาะสม

ช่วงอินพุตไบโพลาร์ +/- 10 V มีประโยชน์อย่างไร?

ช่วงไบโพลาร์ช่วยให้โมดูลเชื่อมต่อกับเซนเซอร์ที่วัดค่าได้ทั้งบวกและลบ เช่น ทรานสดิวเซอร์วัดความดันที่วัดได้ทั้งสุญญากาศและแรงดัน หรือเซนเซอร์ตำแหน่งที่ตรวจจับการเคลื่อนที่ได้สองทิศทางจากจุดศูนย์กลาง

ไฟแสดงสถานะช่วยในการแก้ไขปัญหาอย่างไร?

ทั้ง 4 ช่องมี LED ที่แสดงสถานะการทำงาน หากสัญญาณอยู่นอกช่วงหรือเกิดข้อผิดพลาดที่ช่องใด LED จะให้สัญญาณภาพที่เห็นได้ทันที เมื่อใช้ร่วมกับ LED ของบัสและไฟเลี้ยง ช่างเทคนิคจะสามารถระบุได้อย่างรวดเร็วว่าปัญหาเกี่ยวข้องกับเซนเซอร์ แหล่งจ่ายไฟ หรือการสื่อสารเครือข่าย

โมดูลนี้รองรับ POWERLINK หรือไม่?

X67AI1223 ออกแบบมาสำหรับระบบบัส X67 เมื่อนำไปใช้ร่วมกับคอนโทรลเลอร์บัส X67 หรือสถานีเฮดฟิลด์บัสที่เหมาะสม จะสามารถผสานรวมเข้ากับ POWERLINK, CANopen หรือเครือข่ายอีเทอร์เน็ตอุตสาหกรรมมาตรฐานอื่น ๆ ได้

คู่มือวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของคอนเน็กเตอร์ M12: เพื่อคงระดับการป้องกัน IP67 ให้ตรวจสอบว่าคอนเน็กเตอร์ M12 ทั้งหมดขันแน่นด้วยแรงบิดตามคำแนะนำ (โดยทั่วไป 0.4 Nm ถึง 0.6 Nm) พอร์ตที่ไม่ได้ใช้งานต้องปิดผนึกด้วยฝาครอบป้องกันระดับ IP67 สำหรับงานอุตสาหกรรม เพื่อป้องกันความชื้นซึมเข้าและการกัดกร่อนภายใน

• การต่อลงกราวด์แบบกระจายศูนย์: เนื่องจากโมดูลติดตั้งโดยตรงกับโครงเครื่องจักร จึงต้องตรวจสอบให้แน่ใจว่าโครงเครื่องมีการเชื่อมต่อกับกราวด์ของระบบอย่างเหมาะสม ใช้สาย M12 แบบมีชีลด์สำหรับสัญญาณ +/- 10 V ทั้งหมด และตรวจสอบให้ชีลด์ของสายเชื่อมต่อกับตัวเรือนคอนเน็กเตอร์ M12 เพื่อสร้างเส้นทางแบบ 360 องศาสำหรับลดการรบกวนทางแม่เหล็กไฟฟ้า (EMI)

• เสถียรภาพของแหล่งจ่ายแรงดัน: X67AI1223 ใช้แหล่งจ่ายไฟจากบัส X67 สำหรับวงจรลอจิกภายใน และอาจใช้จ่ายไฟให้เซนเซอร์ด้วย ในการติดตั้งแบบกระจายศูนย์ที่มีระยะทางไกล ให้คำนวณแรงดันตกคร่อมสายบัสเพื่อให้แน่ใจว่าแรงดันไฟเลี้ยงยังอยู่ในช่วงที่กำหนดสำหรับการแปลงสัญญาณแอนะล็อกเป็นดิจิทัลที่แม่นยำ
