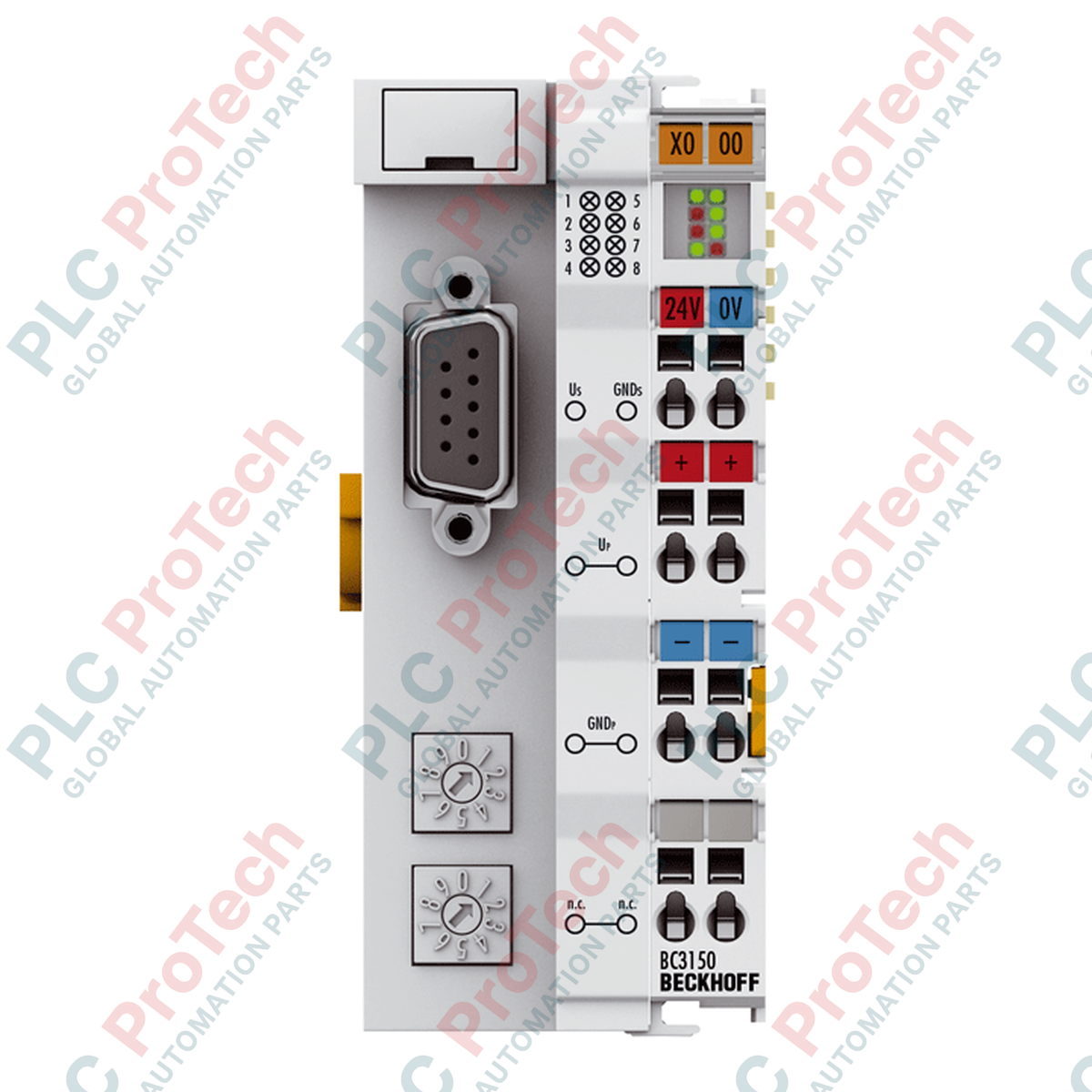

คอนโทรลเลอร์ PROFIBUS Bus Terminal Beckhoff BC3150

SKU BC3150

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: BC3150
Origin เยอรมนี
Product Type: คอนโทรลเลอร์ PROFIBUS
Payment: T/T, Western Union
Weight: 3.0 kg
Dimensions: 44 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ด้วยการประมวลผลตรรกะควบคุมภายในเครื่องที่ระดับฟิลด์ Beckhoff BC3150 จึงทำหน้าที่เป็น ตัวควบคุม PROFIBUS Bus Terminal ประสิทธิภาพสูง อุปกรณ์ PLC ขนาดกะทัดรัดนี้จัดการ Bus Terminal แบบกระจายศูนย์ได้สูงสุด 64 ตัว (ขยายได้ถึง 255 ตัวด้วยส่วนขยาย K-bus) และเชื่อมต่อกับตัวควบคุมหลัก PROFIBUS DP ได้อย่างราบรื่น ออกแบบมาพร้อมหน่วยความจำในตัวและสภาพแวดล้อมการประมวลผลที่ตั้งโปรแกรมผ่าน TwinCAT จึงทำหน้าที่เป็นโหนดประมวลผลที่แข็งแกร่งสำหรับสถาปัตยกรรมระบบอัตโนมัติอุตสาหกรรมแบบกระจายศูนย์

คุณสมบัติ

ฟังก์ชัน PLC ในตัว: ตั้งโปรแกรมด้วย TwinCAT โดยใช้ภาษามาตรฐาน IEC 61131-3 (IL, LD, FBD, SFC, ST)
การสื่อสารความเร็วสูง: ตรวจจับอัตราบอดอัตโนมัติได้สูงสุด 12 Mbaud บนอินเทอร์เฟซ PROFIBUS DP
ความจุ I/O ที่ปรับขยายได้: เชื่อมต่อ Bus Terminal ได้โดยตรงสูงสุด 64 ตัว รองรับจุดสัญญาณต่อพ่วงดิจิทัลสูงสุด 2,040 จุด หรืออนาล็อก 128 จุด
การใช้หน่วยความจำอย่างเหมาะสม: มาพร้อมหน่วยความจำโปรแกรม 48 กิโลไบต์ หน่วยความจำข้อมูล 32 กิโลไบต์ และพื้นที่จัดเก็บข้อมูลไม่ลบเลือน (คงอยู่) 2 ไบต์
การขยายแบบโมดูลาร์: การเชื่อมต่อระบบ K-bus จ่ายกระแสไฟสูงสุด 1750 mA ให้กับเทอร์มินัลอินพุตและเอาต์พุตที่เชื่อมต่อถัดไป

การใช้งาน

การควบคุมกระบวนการแบบกระจายศูนย์และการประมวลผลล่วงหน้าของระบบย่อย
การประมวลผล PLC ระดับเครื่องจักรพร้อมการแลกเปลี่ยนสัญญาณกับฟิลด์บัสโดยเฉพาะ
ระบบบรรจุภัณฑ์ โลจิสติกส์ และการจัดการวัสดุแบบกระจายศูนย์ที่ต้องใช้ตรรกะความปลอดภัยอัตโนมัติภายในเครื่อง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / รายละเอียด
ผู้ผลิต	Beckhoff Automation
รุ่น / หมายเลขชิ้นส่วน	BC3150
อินเทอร์เฟซฟิลด์บัส	ซ็อกเก็ต D-sub 1 ช่อง, 9 พิน (PROFIBUS DP)
ระบบการเขียนโปรแกรม	TwinCAT (ผ่านอินเทอร์เฟซการเขียนโปรแกรมหรือฟิลด์บัส)
หน่วยความจำโปรแกรม	48 กิโลไบต์
หน่วยความจำข้อมูล	32 กิโลไบต์
ข้อมูลคงอยู่	2 ไบต์
รอบการทำงาน PLC	ประมาณ 3 มิลลิวินาทีต่อคำสั่ง 1,000 รายการ
ขนาดข้อมูลฟิลด์บัสสูงสุด	อินพุต 128 ไบต์ / เอาต์พุต 128 ไบต์
อินพุตแหล่งจ่ายไฟ	24 V DC (-15% / +20%)
กระแสอินพุต	สูงสุด 320 mA
แหล่งจ่ายกระแส K-Bus	1750 mA
หน้าสัมผัสกำลัง	สูงสุด 24 V DC / สูงสุด 10 A
การแยกทางไฟฟ้า	500 V (หน้าสัมผัสกำลัง / แรงดันไฟเลี้ยง)
อุณหภูมิการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
เครื่องหมาย Ex	II 3 G Ex nA IIC T4 Gc
ขนาดผลิตภัณฑ์	44 มม. x 100 มม. x 68 มม. (กว้าง x สูง x ลึก)
น้ำหนักขนส่ง (คำนวณแล้ว)	3.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

D-sub 9-Pin Assignment	การกำหนดพิน D-sub 9 พิน	ชื่อสัญญาณ
คำอธิบายการทำงาน	พิน 3	RxD/TxD-P
ข้อมูลรับ/ส่งเชิงบวก (สาย B)	DGND	จุดอ้างอิงกราวด์ข้อมูลสำหรับการต่อตัวต้านทานปลายสาย
พิน 6	VP	แรงดันไฟเลี้ยงสำหรับตัวต้านทานแบบแอ็กทีฟ (5 V)
พิน 8	RxD/TxD-N	ข้อมูลรับ/ส่งเชิงลบ (สาย A)

รุ่นทางเลือกและความเข้ากันได้

แม้ BK3120 และ BK3150 มาตรฐานจะทำหน้าที่เป็นคัปเปลอร์ PROFIBUS ที่ไม่สามารถโปรแกรมได้เท่านั้น แต่ BC3150 มีเอนจิน PLC ในตัว เมื่อต้องเปลี่ยนจากคัปเปลอร์ซีรีส์ BK มาเป็น BC3150 พื้นที่ทางกายภาพบนราง DIN ยังคงกะทัดรัด แต่จำเป็นต้องปรับเปลี่ยนการกำหนดค่าระบบรันไทม์ TwinCAT ของมาสเตอร์ เพื่อรองรับตัวแปรการทำงานของโปรแกรมภายในเครื่อง แทนการแมป I/O แบบส่งผ่านโดยตรง

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและบันทึกทางวิศวกรรม

คำนวณการใช้พลังงานรวมของ Bus Terminal ที่เชื่อมต่อทั้งหมดก่อนติดตั้ง เนื่องจากความสามารถในการจ่ายกระแสของ K-bus ภายในสูงสุดอยู่ที่ 1750 mA กลุ่มอินพุต/เอาต์พุตแบบแอนะล็อกที่ซับซ้อนหรือโมดูลดิจิทัลความหนาแน่นสูงอาจใช้ความจุนี้จนหมด หากกำลังไฟไม่เพียงพอ ให้ติดตั้งขั้วจ่ายไฟเสริม Beckhoff KL9110 หรือ KL9210 ระหว่างช่วง เพื่อป้องกันความล้มเหลวของบัสวินิจฉัยและการหลุดของระบบ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อรับประกันการสื่อสารที่สะอาดและเสถียรถึง 12 Mbaud ให้ใช้สายคู่บิดเกลียวมีชีลด์ที่ได้รับการรับรองสำหรับ PROFIBUS ติดตั้งตัวต้านทานปลายบัสที่ทำงานอยู่ทั้งต้นและปลายของแต่ละเซกเมนต์กายภาพ PROFIBUS ระหว่างการเริ่มใช้งาน ให้กำหนดค่าที่อยู่อย่างถูกต้องผ่านเครื่องมือซอฟต์แวร์ KS2000 หรือผ่านสวิตช์ DIP แบบหมุนในตัวที่อยู่ใต้ฝาครอบขั้วต่อ

แนวทางการติดตั้ง

คำเตือนสำคัญ

ตัดแยกแหล่งจ่ายไฟฟ้าทั้งหมดก่อนเริ่มติดตั้งหรือถอดประกอบฮาร์ดแวร์ การทำงานขณะมีแรงดันไฟฟ้าก่อให้เกิดความเสี่ยงร้ายแรงต่อไฟฟ้าช็อต ความเสียหายของอุปกรณ์ หรือความเสียหายของระบบสื่อสาร ตรวจสอบให้แน่ใจว่าศักย์กราวด์ถูกหนีบยึดอย่างสมบูรณ์ก่อนจ่ายไฟเข้าหน้าสัมผัส

ติดตั้ง BC3150 ให้แน่นบนราง DIN ขนาด 35 มม. (เป็นไปตาม EN 60715) จนสลักล็อกคลิกเข้าที่อย่างมั่นคง

ต่อสายขั้วจ่ายไฟโดยใช้ตัวนำแบบอ่อนหรือแข็ง (พื้นที่หน้าตัด 0.08 ถึง 2.5 ตารางมิลลิเมตร) และปลอกหางปลามาตรฐาน จากนั้นยึดให้แน่นด้วยกลไกสปริงแคลมป์

ตรวจสอบความเสถียรของการเชื่อมต่อ กำหนดที่อยู่สถานี PROFIBUS เป้าหมาย เสียบสาย PROFIBUS แบบลำตัวหลักชนิด D-sub 9 พิน และเปิดเครื่อง

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

สามารถเชื่อมต่อ Bus Terminal กับ BC3150 ได้สูงสุดกี่ตัว

BC3150 รองรับ Bus Terminal ได้สูงสุด 64 ตัวโดยไม่ต้องใช้ส่วนเสริม หากติดตั้งส่วนขยาย K-bus ระบบจะรองรับ Bus Terminal ได้ทั้งหมด 255 ตัว

จะโหลดโปรแกรม PLC ภายในเครื่องลงบน BC3150 ได้อย่างไร

การเขียนโปรแกรมดำเนินการผ่าน Beckhoff TwinCAT โดยสามารถถ่ายโอนลอจิกได้ทั้งโดยตรงผ่านอินเทอร์เฟซการเขียนโปรแกรมโดยใช้สายเคเบิลเฉพาะ หรือผ่านเครือข่ายฟิลด์บัส PROFIBUS โดยตรง

จะตั้งค่าที่อยู่ PROFIBUS บนคอนโทรลเลอร์นี้ได้อย่างไร

สามารถกำหนดที่อยู่สถานี PROFIBUS ได้โดยใช้ซอฟต์แวร์กำหนดค่า KS2000 หรือโดยตรงผ่านสวิตช์ DIP ฮาร์ดแวร์ในตัว

จะเกิดอะไรขึ้นหากโหลดกระแสของ I/O ที่เชื่อมต่ออยู่เกิน 1750 mA

การเกินขีดจำกัด K-bus ที่ 1750 mA จะทำให้การสื่อสารขัดข้องหรือระบบรีเซ็ต เพื่อป้องกันปัญหานี้ ต้องติดตั้งเทอร์มินัลจ่ายไฟ เช่น KL9110 เพื่อจ่ายไฟให้บัสระบบอีกครั้ง
