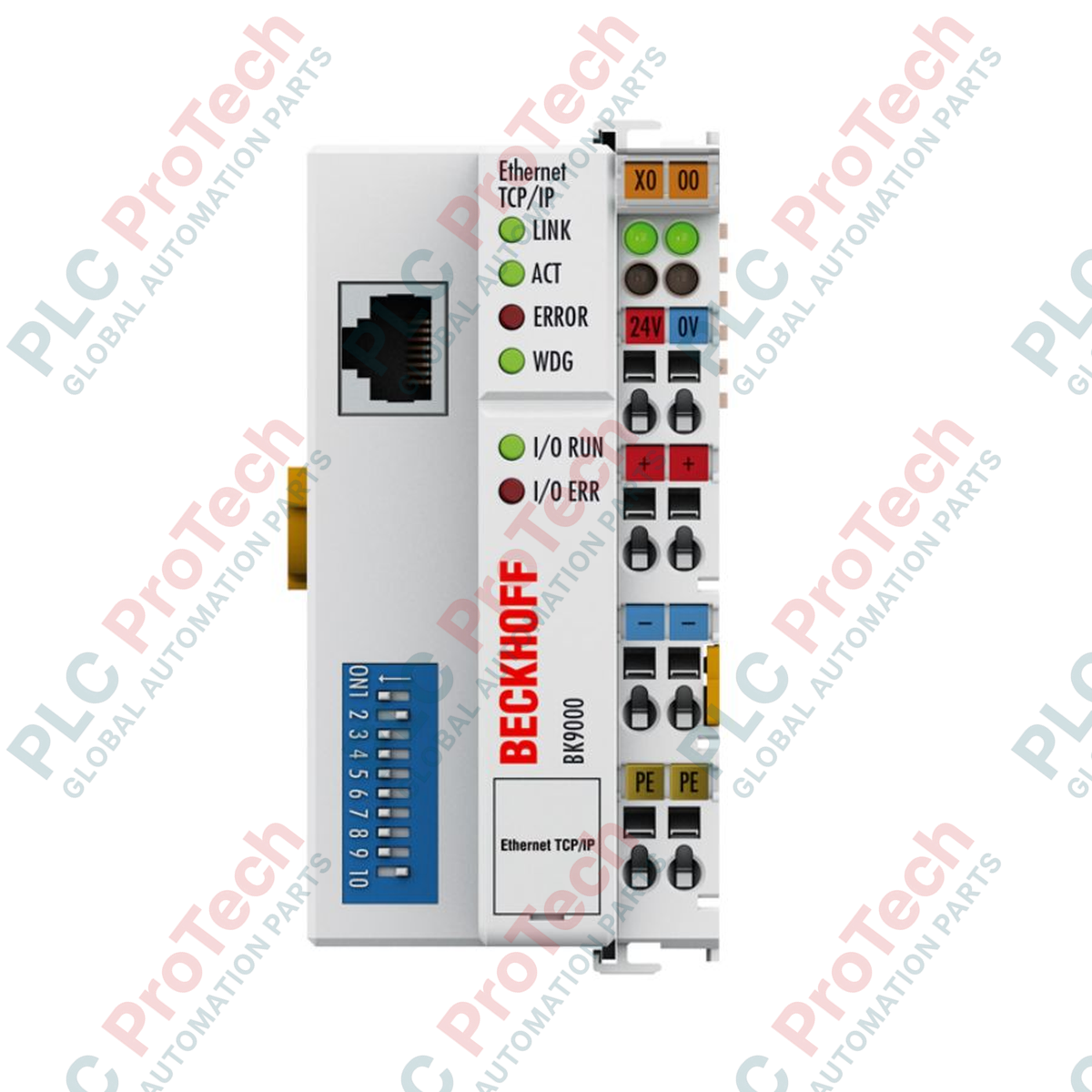

ตัวเชื่อมต่อบัส Ethernet TCP/IP BECKHOFF BK9000

SKU BK9000

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: BK9000
Origin เยอรมนี
Product Type: คัปเปลอร์บัส Ethernet
Payment: T/T, Western Union
Weight: 0.17 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF BK9000 คือคัปเปลอร์บัส Ethernet TCP/IP ที่ออกแบบมาเพื่อเชื่อมต่อขั้วต่อบัส Beckhoff จริง (ระบบ K-bus) เข้ากับเครือข่าย Ethernet อุตสาหกรรม โดยทำงานเป็นอุปกรณ์ I/O คัปเปลอร์จะจัดการการสื่อสารระหว่างคอนโทรลเลอร์หลักกับขั้วต่ออุปกรณ์ต่อพ่วงดิจิทัลหรือแอนะล็อกแบบโมดูลาร์ พร้อมแปลงสัญญาณฟิลด์บัสเป็นรูปแบบ K-bus ภายในที่ไม่ขึ้นกับขั้วต่อ

คัปเปลอร์นี้รองรับการตรวจจับอัตราการส่งข้อมูล 10/100 Mbit/s อัตโนมัติ ช่วยให้เชื่อมต่อกับโทโพโลยีเครือข่ายเดิมได้ง่าย การกำหนดค่าและตั้งค่าพารามิเตอร์ระบบจัดการผ่านซอฟต์แวร์กำหนดค่า Beckhoff KS2000 ซึ่งสามารถเชื่อมต่อผ่านพอร์ต Ethernet หรืออินเทอร์เฟซอนุกรมในตัวได้ อุปกรณ์นี้มีแหล่งจ่ายไฟในตัวที่ออกแบบมาเพื่อจ่ายไฟให้ทั้งวงจรอิเล็กทรอนิกส์ของคัปเปลอร์และขั้วต่อ K-bus ที่เชื่อมต่ออยู่

BECKHOFF BK9000 ออกแบบมาสำหรับติดตั้งในตู้ควบคุมขนาดกะทัดรัด รองรับการเชื่อมต่อขั้วต่อบัสได้โดยตรงสูงสุด 64 ตัว และสามารถขยายเพิ่มเติมได้โดยใช้ขั้วต่อส่วนขยาย K-bus มาพร้อมฮาร์ดแวร์เครือข่าย RJ45 มาตรฐาน การติดตั้งบนรางแบบกลไก และไฟ LED แสดงสถานะสำหรับการวินิจฉัยเครือข่าย สถานะพลังงาน และความสมบูรณ์ของบัสขั้วต่อ

คุณสมบัติ

อินเทอร์เฟซทางกายภาพ Ethernet TCP/IP พร้อมการเชื่อมต่อ RJ45 มาตรฐาน
รองรับโปรโตคอล TwinCAT ADS, Modbus TCP และ Beckhoff Real-Time Ethernet
ตรวจจับอัตราบอดอัตโนมัติสำหรับการส่งข้อมูลที่ความเร็ว 10 Mbit/s และ 100 Mbit/s
เชื่อมต่อขั้วต่อบัสได้โดยตรงสูงสุด 64 ตัว และขยายได้สูงสุด 255 ตัว
ชุดจ่ายไฟภายในที่สร้างกระแส K-bus ได้สูงสุด 1750 mA
รองรับการกำหนดค่าและการวินิจฉัยผ่านอินเทอร์เฟซซอฟต์แวร์ KS2000

การใช้งาน

โทโพโลยีเครือข่าย Ethernet อุตสาหกรรมแบบกระจายศูนย์
การรับสัญญาณ I/O ดิจิทัลและแอนะล็อกแบบโมดูลาร์ในระบบอัตโนมัติของโรงงาน
ระบบตรวจสอบและควบคุมเครื่องจักรที่ใช้ Modbus TCP
การติดตั้งในตู้ควบคุมที่ต้องการการจ่ายศักย์ไฟฟ้าแบบแยก

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่น	BK9000
ประเภทผลิตภัณฑ์	คัปเปลอร์บัส Ethernet TCP/IP
จำนวนขั้วต่อบัส	64 (สูงสุด 255 เมื่อใช้ส่วนขยาย K-bus)
ความจุ I/O ของฟิลด์บัสสูงสุด	อินพุต 512 ไบต์ / เอาต์พุต 512 ไบต์
อินเทอร์เฟซการกำหนดค่า	ซอฟต์แวร์กำหนดค่า KS2000
โปรโตคอลที่รองรับ	TwinCAT ADS, Modbus TCP, Beckhoff Real-Time Ethernet
อัตราการถ่ายโอนข้อมูล	10/100 Mbit/s, ตรวจจับอัตโนมัติ
อินเทอร์เฟซการเชื่อมต่อบัส	1 x RJ45
สื่อส่งสัญญาณ	สายทองแดง UTP/STP Category 3 (10 Mbit/s) หรือ Category 5 (100 Mbit/s)
แรงดันไฟฟ้าอินพุตของแหล่งจ่ายไฟ	24 V DC (-15% / +20%)
กระแสอินพุต	70 mA + (กระแส K-bus รวม)/4 สูงสุด 500 mA
กระแสขณะเริ่มต้น	2.5 เท่าของกระแสต่อเนื่อง
ฟิวส์ป้องกันที่แนะนำ	น้อยกว่าหรือเท่ากับ 10 A
กระแสจ่าย K-Bus	1750 mA
พิกัดหน้าสัมผัสกำลังไฟ	24 V DC / สูงสุด 10 A
การแยกทางไฟฟ้า	500 V (หน้าสัมผัสกำลังไฟ / แรงดันไฟฟ้าแหล่งจ่าย / ฟิลด์บัส)
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
ระดับการป้องกัน	IP20
น้ำหนัก	ประมาณ 170 กรัม

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซ / เทอร์มินัล	ฟังก์ชัน
ช่องเสียบ RJ45	การเชื่อมต่อเครือข่ายอีเทอร์เน็ต 10/100 Mbit/s
หน้าสัมผัส PE	จุดเชื่อมต่อสายดินเพื่อการทำงาน
เทอร์มินัลแหล่งจ่ายไฟ	อินพุตแหล่งจ่ายไฟระบบ 24 V DC
หน้าสัมผัสกำลังไฟ	ขั้วต่อแบบใบมีดสำหรับจ่ายศักย์ไฟฟ้าด้านฟิลด์
อินเทอร์เฟซ K-Bus	หน้าสัมผัสการเชื่อมต่อภายในไปยัง Bus Terminals ที่อยู่ติดกัน

แนวทางการติดตั้ง

ตรวจสอบว่าแหล่งจ่ายไฟขาเข้าตรงตามข้อกำหนดแรงดันไฟฟ้าปกติ 24 V DC ของ BECKHOFF BK9000
ตรวจสอบให้แน่ใจว่าระบบไม่มีไฟจ่ายโดยสมบูรณ์ก่อนติดตั้ง เดินสาย หรือกำหนดค่าการเชื่อมต่อเทอร์มินัล
ติดตั้งคัปเปลอร์ในแนวตั้งบนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) ภายในตู้ที่สะอาด แห้ง และมีระดับการป้องกัน IP20
เลื่อน Bus Terminals ที่อยู่ติดกันเข้าบนรางและจัดแนวให้ตรงกับคัปเปลอร์ ตรวจสอบให้แน่ใจว่ากลไกล็อก K-bus คลิกเข้าที่
เชื่อมต่อสายเคเบิลเครือข่ายเข้ากับพอร์ต RJ45 โดยใช้สายเคเบิล Category 5 ที่เหมาะสมสำหรับการทำงานที่ความเร็ว 100 Mbit/s
ต่อแหล่งจ่ายไฟ 24 V DC เข้ากับเทอร์มินัลที่กำหนด โดยตรวจสอบขั้วไฟฟ้าและการต่อลงดินของสายดินเพื่อการทำงาน
จ่ายไฟให้ระบบและตรวจสอบสถานะของอุปกรณ์โดยใช้ไฟ LED วินิจฉัยก่อนเริ่มใช้งานอินเทอร์เฟซฟิลด์บัส

คำแนะนำในการเปลี่ยนทดแทน

เมื่อเปลี่ยนคัปเปลอร์ BECKHOFF BK9000 ให้บันทึกผังการเรียงเทอร์มินัลเดิมและจดค่าพารามิเตอร์การกำหนดค่าที่แน่นอน การตั้งค่าที่อยู่ IP หรือซับเน็ตมาสก์ที่จัดเก็บอยู่ในระบบ ตรวจสอบให้แน่ใจว่าได้แยกแหล่งจ่ายไฟทั้งหมดแล้วก่อนเลื่อนเทอร์มินัลออกจากคัปเปลอร์เดิม ตั้งค่าฮาร์ดแวร์ แอดเดรสโหนด หรือพารามิเตอร์ที่กำหนดด้วยซอฟต์แวร์ของชุดทดแทนให้เหมือนเดิม ก่อนจ่ายไฟให้ชุด K-bus

การปฏิบัติตามข้อกำหนดและการรับรอง

CE, UL, DNV GL
ATEX: II 3 G Ex ec IIC T4 Gc
IECEx: Ex ec IIC T4 Gc

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What protocols does the BECKHOFF BK9000 bus coupler support?

The BECKHOFF BK9000 supports TwinCAT ADS, Modbus TCP, and Beckhoff Real-Time Ethernet protocols over TCP/IP network infrastructures.

How many Bus Terminals can be connected directly to the BECKHOFF BK9000?

The BECKHOFF BK9000 can connect up to 64 Bus Terminals directly on a single K-bus node. This capacity can be extended up to 255 terminals using a K-bus extension terminal.

What are the power requirements of the BECKHOFF BK9000?

The BECKHOFF BK9000 requires a 24 V DC supply (-15% / +20%) and provides a continuous current of 1750 mA to the integrated K-bus.

How do I configure the network settings on a BECKHOFF BK9000?

The BECKHOFF BK9000 can be configured through the Beckhoff KS2000 configuration software interface using either the standard Ethernet connection or the unit's serial interface.
