โมดูลขยายปุ่มกดแผงควบคุม C9900-E731 Beckhoff

SKU C9900-E731

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-E731
Country of origin:เยอรมนี
Product Type: อุปกรณ์เสริม HMI อุตสาหกรรม
Payment: T/T, Western Union
Weight: 500g
Dimensions: แบบวาดพร้อมขนาดของส่วนต่อขยายปุ่มกดในรูปแบบไฟล์ AutoCAD DXF
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

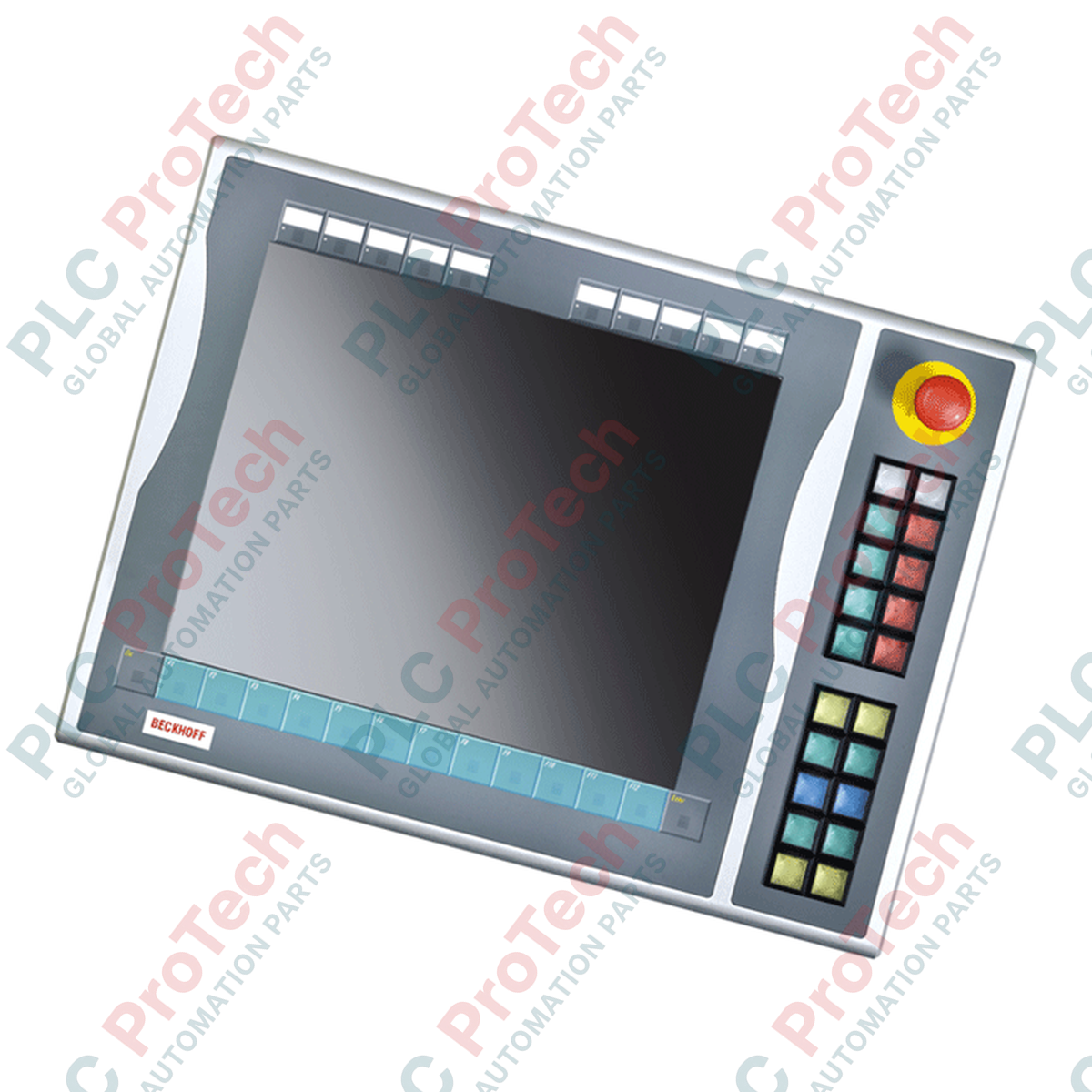

ออกแบบมาเพื่อเพิ่มความสามารถในการควบคุมด้วยมือให้กับแผงควบคุม CP6x13-00xx และ CP7x13-00xx โดย Beckhoff C9900-E731 เป็นส่วนขยายปุ่มกดทางกายภาพสำหรับติดตั้งด้านขวา โมดูลนี้เชื่อมต่อโดยตรงกับระบบหน้าจอสัมผัสขนาด 15 นิ้วที่ไม่มีแป้นพิมพ์ฮาร์ดแวร์ในตัว ทำหน้าที่เชื่อมโยงการควบคุมด้วยปุ่มสัมผัสทางกายภาพเข้ากับระบบดิจิทัล พร้อมการเดินสัญญาณหน้าสัมผัสทางกายภาพแยกอิสระสำหรับคำสั่งผู้ปฏิบัติงานที่มีความสำคัญ

คุณสมบัติ

อินเทอร์เฟซแบบสัมผัสครบถ้วน: มาพร้อมปุ่มกดสี่เหลี่ยม Siemens Signum จำนวน 20 ปุ่ม (30 x 30 มม.) พร้อมไฟสัญญาณในตัว
ระบบควบคุมความปลอดภัยในตัว: มีปุ่มหยุดฉุกเฉิน Siemens Signum ที่มองเห็นได้ชัดเจน 1 ปุ่ม โดยเดินสัญญาณแยกอิสระเพื่อเชื่อมต่อเข้ากับวงจรความปลอดภัยโดยตรง
การออกแบบหน้าสัมผัสสัญญาณคู่: ส่งการปิดหน้าสัมผัสของปุ่มหลักผ่าน USB เป็นหน้าสัมผัสแบบปกติเปิด (NO) ขณะที่หน้าสัมผัส NO อิสระชุดที่สองถูกส่งไปยังแผงขั้วต่อทางกายภาพเพื่อใช้เป็นอินเตอร์ล็อกฮาร์ดแวร์โดยตรง
แผ่นป้ายกำกับที่ปรับแต่งได้: ป้ายแบบสอดช่วยให้ติดป้ายระบุฟังก์ชันของปุ่มแต่ละปุ่มได้อย่างรวดเร็วและชัดเจน
บัสสื่อสาร USB: ช่วยควบคุมไฟสัญญาณในตัวทั้งหมดผ่าน USB โดยเฉพาะ ลดความหนาแน่นของการเดินสายในตู้

การใช้งาน

เซลล์ประกอบยานยนต์และ HMI ของสายการผลิต
เครื่องจักรหนักที่ต้องใช้ปุ่มเริ่ม หยุด และจ็อกการทำงานแบบกายภาพ ซึ่งอยู่ติดกับแผงแสดงผล
พื้นที่ควบคุมที่มีความสำคัญต่อความปลอดภัยและต้องใช้ลูปป้อนกลับฮาร์ดแวร์แบบสองช่องสัญญาณ
การปรับปรุงระบบแผงควบคุมรุ่นเก่าระหว่างระยะการบำรุงรักษาและการให้บริการ

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ข้อมูลจำเพาะ	ค่า / พิกัด
ผู้ผลิต	Beckhoff Automation GmbH & Co. KG
หมายเลขรุ่น	C9900-E731
แผงที่รองรับ	CP6x13-00xx และ CP7x13-00xx (จอขนาด 15 นิ้วที่ไม่มีแป้นพิมพ์)
ตำแหน่งติดตั้ง	ด้านขวาของแผงควบคุมหลัก / Panel PC
ประเภทปุ่มกด	ปุ่มสี่เหลี่ยม Siemens Signum 20 ปุ่ม (30 x 30 มม.)
ไฟแสดงสถานะ	ติดตั้งรวมอยู่ในปุ่มกด 20 ปุ่ม (ควบคุมผ่าน USB)
ปุ่มหยุดฉุกเฉิน	ปุ่มหยุดฉุกเฉิน Siemens Signum 1 ชุด (เดินสายโดยตรงได้)
รูปแบบหน้าสัมผัส	หน้าสัมผัส NO ชุดที่ 1 ผ่าน USB; หน้าสัมผัส NO ชุดที่ 2 ผ่านแถวขั้วต่อแบบเดินสายโดยตรง
สถานะวงจรผลิตภัณฑ์	ระยะการให้บริการ (รองรับระบบรุ่นเก่า)
น้ำหนักจัดส่ง (คำนวณ)	5.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / อินเทอร์เฟซ	การกำหนดฟังก์ชัน / วงจร
การเชื่อมต่อ USB	ส่งสัญญาณหน้าสัมผัส NO ชุดที่ 1 และรับอินพุตควบคุมสำหรับไฟแสดงสถานะทั้งหมด
แถวขั้วต่อภายใน	จุดเข้าถึงโดยตรงสำหรับเดินสายหน้าสัมผัส NO อิสระชุดที่ 2 ของปุ่มกด 20 ปุ่ม
ขั้วต่อหยุดฉุกเฉิน	อินเทอร์เฟซแบบเดินสายโดยตรงสำหรับการผสานระบบหยุดฉุกเฉินแบบสองช่องเข้ากับรีเลย์ความปลอดภัยภายนอก

รุ่นทางเลือกและความเข้ากันได้

ขณะนี้ C9900-E731 อยู่ในระยะการให้บริการ เมื่อปรับปรุงติดตั้งใหม่หรือเปลี่ยนชุดนี้ ให้ยืนยันว่าแผงควบคุมโฮสต์เดิมของคุณมีจอแสดงผลขนาด 15 นิ้วโดยไม่มีแป้นพิมพ์จริง (โดยเฉพาะรุ่น CP6x13 หรือ CP7x13) ส่วนขยายนี้ออกแบบเชิงกลสำหรับติดตั้งด้านขวาเท่านั้น ตัวเลือกติดตั้งด้านซ้ายต้องใช้รหัสรุ่นอื่น เนื่องจากแนวการจัดวางโปรไฟล์ตัวเรือนแตกต่างกัน

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ประกาศด้านการผสานระบบความปลอดภัย: ห้ามใช้ USB communication interface เพื่อประมวลผลการควบคุมที่มีความสำคัญต่อความปลอดภัยไม่ว่ากรณีใด หน้าสัมผัสชุดแรก (USB) ใช้สำหรับการแสดงผลหรือรูทีนควบคุมมาตรฐาน ฟังก์ชันความปลอดภัยระดับสูง เช่น ระบบหยุดฉุกเฉินในตัวและหน้าสัมผัส NO ทางกายภาพชุดที่สอง ต้องเดินสายโดยตรงผ่านแถวขั้วต่อไปยังรีเลย์ความปลอดภัยแบบสองช่องที่ได้รับการรับรอง หรือขั้วต่อ TwinSAFE ที่ทำหน้าที่ได้ เช่น Beckhoff EL1904

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อเดินสายโดยตรงจากแถวขั้วต่อควบคู่ไปกับสายสื่อสาร USB ให้ใช้สายเคเบิลแบบมีชีลด์สำหรับสัญญาณดิจิทัล การรบกวนทางแม่เหล็กไฟฟ้าความถี่สูงจากอินเวอร์เตอร์ปรับความถี่ (VFD) ที่อยู่ใกล้เคียงอาจเหนี่ยวนำสัญญาณรบกวนทางไฟฟ้าเข้าสู่สายที่ไม่มีชีลด์ ส่งผลให้สถานะในรีจิสเตอร์อินพุตของคอนโทรลเลอร์เปลี่ยนแปลงผิดพลาด

แนวทางการติดตั้ง

คำเตือนสำคัญ:

ก่อนเริ่มการติดตั้งหรือบำรุงรักษา ให้ตรวจสอบว่าได้ตัดการจ่ายไฟทั้งหมดไปยัง Panel PC และวงจรควบคุมแล้ว ล็อกและติดป้ายกำกับสายไฟเสริมทั้งหมดที่เดินไปยังแถวขั้วต่อภายใน เพื่อป้องกันไฟฟ้าช็อตและการเริ่มทำงานของระบบโดยไม่ได้ตั้งใจ

1

จัดวาง C9900-E731 ให้ชิดขอบด้านขวาของแผง CP6x13 หรือ CP7x13 ตรวจสอบว่าปะเก็นซีลนั่งอยู่รอบขอบประกบอย่างถูกต้อง เพื่อคงระดับการป้องกัน IP65

2

ขันสกรูเชื่อมต่อเชิงกลตามลำดับ เพื่อให้การกดอัดซีลโครงสร้างสม่ำเสมอ

3

เชื่อมต่อสายอินเทอร์เฟซ USB ภายในโดยตรงเข้ากับพอร์ตโฮสต์ USB ที่กำหนดบนชุดประมวลผลด้านหลังของแผงควบคุม

4

เดินสายตัวนำความปลอดภัยทางกายภาพจากสวิตช์หยุดฉุกเฉินและหน้าสัมผัส NO ชุดที่สองไปยังแถบขั้วต่อของระบบ โดยใช้เคเบิลแกลนด์แยกกันเพื่อให้สายความปลอดภัยแยกจากสายกำลังสูง

FAQ

หลอดไฟแสดงสถานะบน C9900-E731 สามารถใช้งานได้โดยไม่ต้องเชื่อมต่อ USB หรือไม่

ไม่ หลอดไฟสัญญาณทั้ง 20 ดวงควบคุมผ่านอินเทอร์เฟซ USB เท่านั้น จำเป็นต้องมีช่องทางการสื่อสาร USB ที่ใช้งานได้ระหว่าง Panel PC และส่วนขยายเพื่อให้หลอดไฟทำงาน

ปุ่มหยุดฉุกเฉินในตัวเชื่อมต่อผ่านบัส USB หรือไม่

ไม่ ปุ่มหยุดฉุกเฉิน Siemens Signum ต่อสายโดยตรงเข้ากับขั้วต่อเพื่อความปลอดภัย ปุ่มนี้ทำงานแยกจากวงจรลอจิก USB โดยสิ้นเชิง เพื่อให้เป็นไปตามข้อกำหนดด้านความปลอดภัยในอุตสาหกรรม

รุ่นนี้รองรับการติดตั้งทั้งด้านซ้ายและด้านขวาของแผงหรือไม่

ไม่ C9900-E731 ได้รับการออกแบบทางกลและขึ้นรูปมาโดยเฉพาะสำหรับติดตั้งที่ขอบด้านขวาของแผงควบคุม Beckhoff ขนาด 15 นิ้ว

เส้นทางหน้าสัมผัสคู่สำหรับปุ่มกดมาตรฐานทำงานอย่างไร

ปุ่มมาตรฐานทั้ง 20 ปุ่มมีเส้นทางหน้าสัมผัสแยกจากกันสองเส้นทาง เส้นทางแรกซึ่งเป็นหน้าสัมผัสแบบปกติเปิด (NO) เชื่อมต่อกับเมทริกซ์ USB ภายใน ส่วนหน้าสัมผัส NO ที่สองต่อโดยตรงไปยังขั้วต่อทางกายภาพ ทำให้สามารถเชื่อมต่อแบบเดินสายเข้ากับการ์ดอินพุตดิจิทัลมาตรฐานของ PLC หรือชุดอุปกรณ์นิรภัยได้
