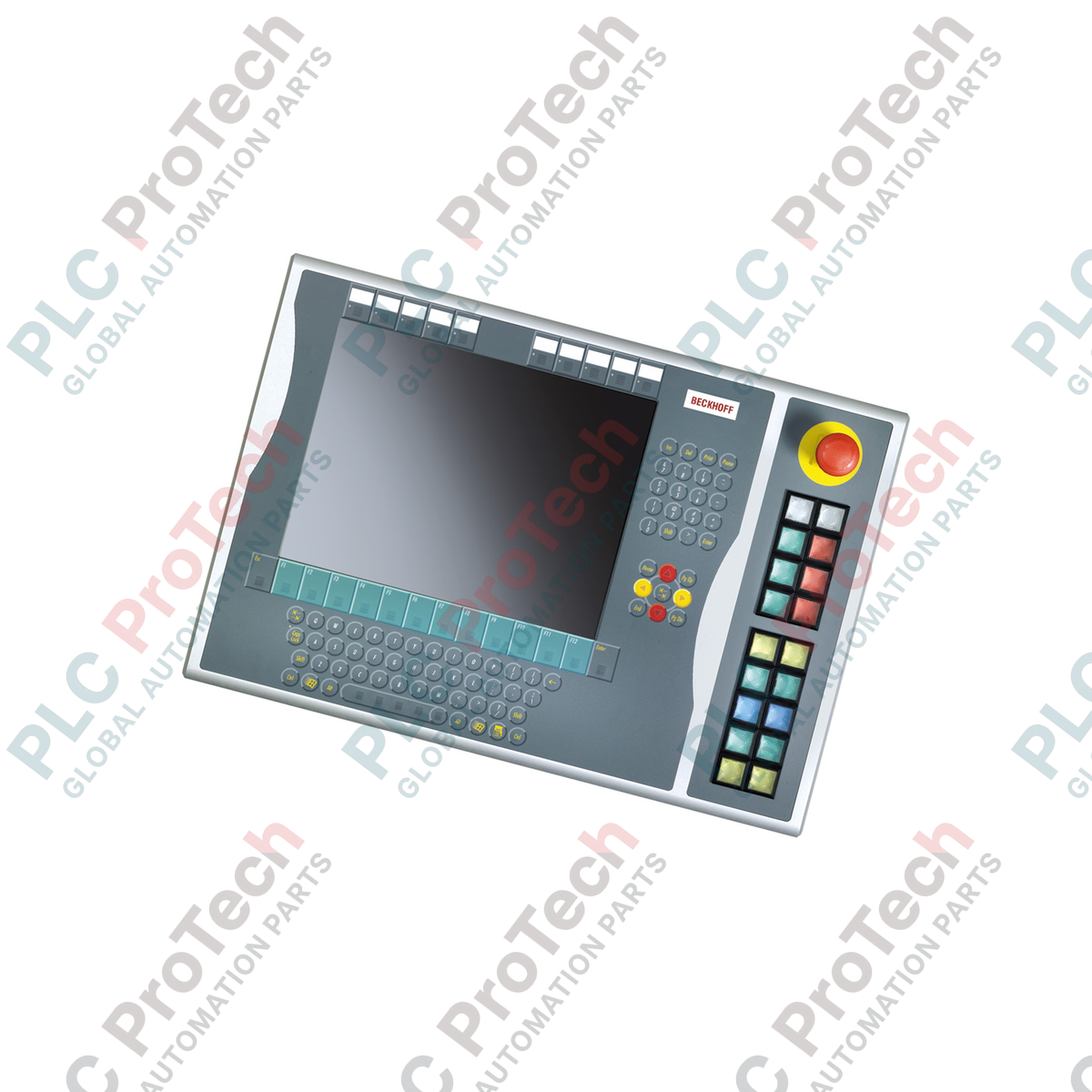

ออกแบบมาให้ติดตั้งโดยตรงที่ด้านขวาของแผงควบคุม Beckhoff CP6x32-00xx และ CP7x32-00xx โดย Beckhoff C9900-E871 มอบส่วนขยายอินเทอร์เฟซทางกายภาพเสริมสำหรับจอแสดงผล HMI ขนาด 15 นิ้วที่ไม่มีแป้นพิมพ์ในตัว แผงควบคุมสำหรับผู้ปฏิบัติงานที่แข็งแรงทนทานนี้เชื่อมต่อส่วนควบคุมเชิงกลที่สำคัญเข้ากับระบบควบคุมหลักโดยตรง ทำหน้าที่เชื่อมโยงการสั่งงานทางกายภาพกับการสื่อสารผ่านบัสดิจิทัล ด้วยสวิตช์เกรดอุตสาหกรรมและปุ่มหยุดฉุกเฉินเฉพาะ จึงช่วยเพิ่มประสิทธิภาพการใช้พื้นที่และความสะดวกในการใช้งานที่บริเวณหน้าเครื่องโดยตรง
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / รายละเอียด |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | C9900-E871 |
| ความเข้ากันได้กับแผง HMI | ซีรีส์ CP6x32-00xx และ CP7x32-00xx (ขนาด 15 นิ้วโดยไม่มีแป้นพิมพ์) |
| ตำแหน่งติดตั้ง | ด้านขวาของชุด HMI |
| ประเภทองค์ประกอบปุ่มกด | Siemens Signum แบบสี่เหลี่ยม 18 ชุด (30 x 30 มม.) |
| ประเภทปุ่มหยุดฉุกเฉิน | Siemens Signum แบบบิดเพื่อปลด 1 ชุด (ต่อสายโดยตรงได้) |
| อินเทอร์เฟซการสื่อสาร | USB หรือ CP-Link (ขึ้นอยู่กับรุ่น) |
| การกำหนดค่าหน้าสัมผัส (ปุ่ม) | NO ตัวที่ 1 ผ่าน USB/CP-Link; NO ตัวที่ 2 ผ่านแถบขั้วต่อ |
| การควบคุมไฟแสดงสถานะ | ผ่านอินเทอร์เฟซบัส (USB หรือ CP-Link) เท่านั้น |
| ระยะวงจรชีวิต | ระยะการให้บริการ (การรองรับรุ่นเก่าและความพร้อมของอะไหล่) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 5.00 กก. (11.02 ปอนด์) |
| ขั้วต่อ / พอร์ต | การกำหนดฟังก์ชันและประเภทสัญญาณ |
|---|---|
| อินเทอร์เฟซ USB / CP-Link | อินเทอร์เฟซบัสสื่อสารหลัก รับอินพุตหน้าสัมผัส NO ลำดับที่ 1 และขับเอาต์พุตไฟแสดงสถานะที่ทำงานอยู่ |
| แถบขั้วต่อโดยตรง | จุดเชื่อมต่อสำหรับหน้าสัมผัส NO แบบแห้งที่แยกวงจรรองของปุ่มกดทั้ง 18 ปุ่ม ใช้สำหรับอินเตอร์ล็อกฮาร์ดแวร์เฉพาะที่ |
| ขั้วต่อหยุดฉุกเฉิน | หน้าสัมผัส NC แบบเดินสายตรงที่เดินแยกจากบัส USB/CP-Link เพื่อเชื่อมต่อโดยตรงกับรีเลย์ประเมินความปลอดภัย |
C9900-E871 มีขนาดเชิงโครงสร้างที่จัดแนวได้พอดีเฉพาะกับแผงควบคุม CP6x32 และ CP7x32 รุ่นหน้าจอ 15 นิ้วเท่านั้น หากคุณปรับปรุงระบบที่มีขนาดจอแสดงผลแตกต่างกัน บล็อกส่วนขยายนี้จะไม่เข้าคู่กับจุดยึดแชสซีได้อย่างถูกต้อง ตรวจสอบว่าซอฟต์แวร์ไดรเวอร์หรือการกำหนดค่า TwinCAT system manager ที่ตรงกันได้รับการตั้งค่าให้รู้จักโปรไฟล์การจำลองแป้นพิมพ์ผ่าน USB ที่ส่วนขยายนี้ใช้งาน
ความขัดข้องที่พบได้บ่อยในหน้างานคือการพยายามเดินสายไฟแสดงสถานะ 24V โดยตรงผ่านแถบขั้วต่อ โปรดทราบว่าไฟแสดงสถานะจะถูกควบคุมผ่านการเชื่อมต่อดิจิทัล USB หรือ CP-Link เท่านั้น หากระบบของคุณสูญเสียการสื่อสาร USB ไฟแสดงสถานะจะยังคงดับอยู่ ไม่ว่าสถานะขั้วต่อโดยตรงเฉพาะที่จะเป็นอย่างไรก็ตาม ตรวจสอบให้แน่ใจว่าลอจิก PLC ของคุณรองรับพฤติกรรมนี้ในสภาพแวดล้อมที่มีการใช้งานหนัก
เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยประเภท 3 หรือ 4 ห้ามเดินสัญญาณหยุดฉุกเฉินผ่านบัส USB/CP-Link เด็ดขาด ปุ่มหยุดฉุกเฉินในตัวต้องเดินสายโดยตรงไปยังตัวควบคุมความปลอดภัยหรือรีเลย์ตรวจสอบที่ได้รับการรับรอง โดยใช้หน้าสัมผัสเสริมทางกายภาพที่จัดเตรียมไว้ด้านหลังชุดส่วนขยาย
คำเตือนสำคัญ:
ก่อนเริ่มการติดตั้งเชิงกลหรือการเชื่อมต่อทางไฟฟ้า ให้ตัดแยกแหล่งจ่ายไฟ 24V DC ที่จ่ายให้ HMI Panel PC ออกโดยสมบูรณ์ ยืนยันว่าแผงควบคุมไม่มีพลังงานหลงเหลือ เพื่อป้องกันการลัดวงจรข้ามอินเทอร์เฟซ USB หรือหน้าสัมผัสแบบเดินสายตรงรองระหว่างการติดตั้ง
จัดแนวตัวเรือนส่วนขยาย C9900-E871 ให้ตรงกับจุดยึดโครงสร้างบนกรอบด้านขวาของแผง CP6xxx/CP7xxx
ยึดชุดกลไกด้วยตัวยึดที่จัดมาให้ โดยตรวจสอบให้แน่ใจว่าระดับการป้องกันการแทรกซึมตามมาตรฐาน IP ที่กำหนดไว้ยังคงอยู่บริเวณรอยต่อ
เดินและเชื่อมต่อชุดสายไฟ USB หรือ CP-Link ภายในเข้ากับพอร์ตที่กำหนดโดยตรงภายในตัวเรือนคอมพิวเตอร์ของแผงควบคุมหลัก
เชื่อมต่อหน้าสัมผัสหยุดฉุกเฉินเฉพาะและขั้วต่อปุ่มกดแบบเดินสายตรงเข้ากับตู้ควบคุมเฉพาะที่ โดยให้ตรงตามแผนผังการเดินสายของระบบ
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: C9900-E871
Country of origin:เยอรมนี
Product Type: ส่วนขยายปุ่มกด HMI
Payment: T/T, Western Union
Weight: 500g
Dimensions: ภาพวาดพร้อมขนาดของส่วนต่อขยายปุ่มกดในรูปแบบไฟล์ AutoCAD DXF
Shipping port: Xiamen
Warranty: 12 months
