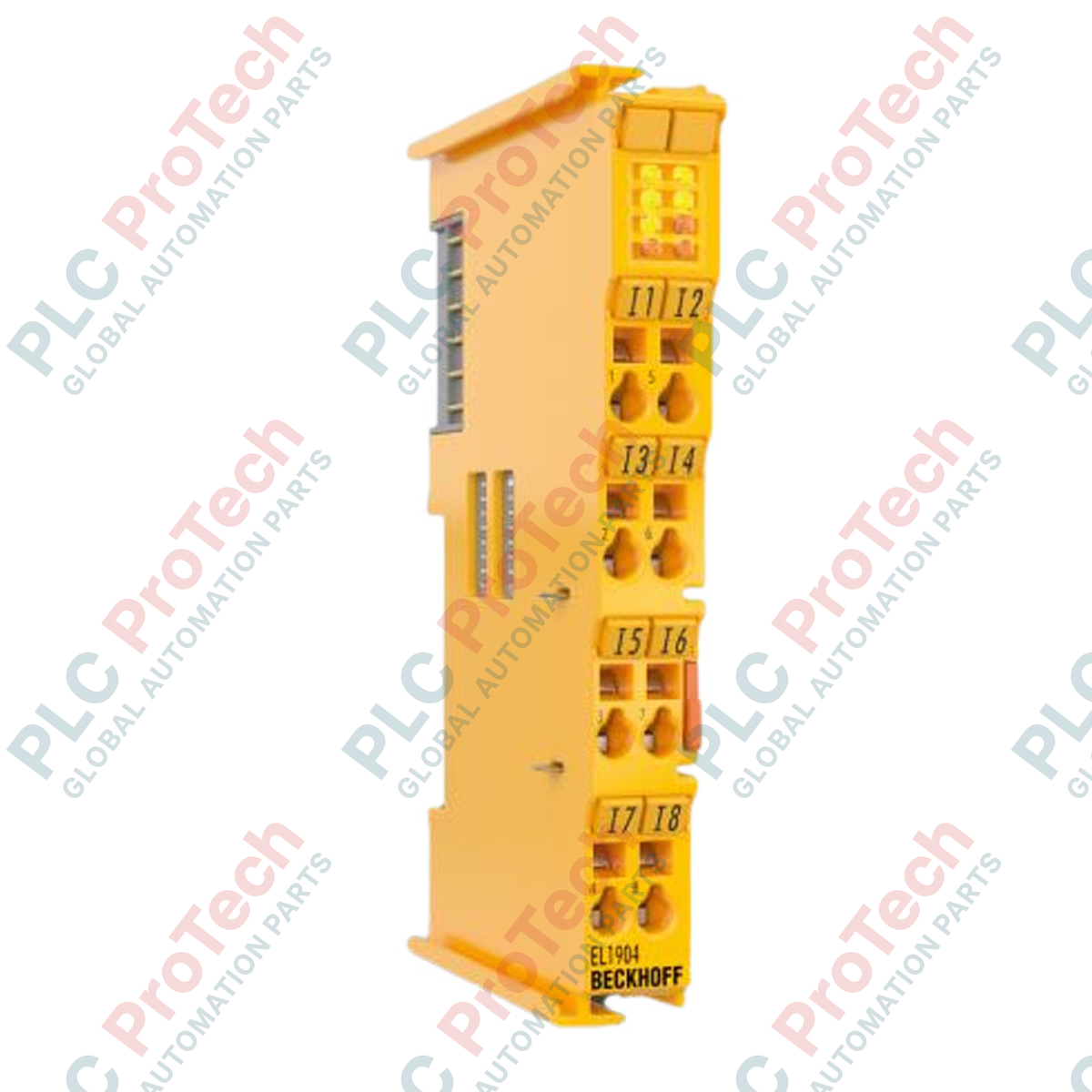

EL1904 (EL1904) คือ EtherCAT Terminal เฉพาะทางที่ออกแบบมาสำหรับความปลอดภัยเชิงฟังก์ชันภายในระบบนิเวศ Beckhoff TwinSAFE เทอร์มินัลอินพุตดิจิทัล 4 ช่องนี้ช่วยให้สามารถเชื่อมต่อเซนเซอร์ที่เกี่ยวข้องกับความปลอดภัยโดยตรง เช่น ปุ่มหยุดฉุกเฉิน ม่านแสง และสวิตช์นิรภัย เข้ากับระบบ EtherCAT I/O ได้ ด้วยการทำงานที่ 24 VDC EL1904 จึงรองรับข้อกำหนดด้านความปลอดภัยที่เข้มงวดที่สุด โดยใช้โปรโตคอล Safety over EtherCAT (FSoE) ซึ่งช่วยให้สามารถผสานรวมข้อมูลความปลอดภัยและข้อมูลระบบอัตโนมัติมาตรฐานไว้บนเครือข่ายเดียวกันได้อย่างราบรื่น ด้วยการกระจายตรรกะด้านความปลอดภัยและรองรับการตรวจสอบความปลอดภัยความหนาแน่นสูงในตัวเรือนขนาดกะทัดรัดกว้าง 12 มม. โมดูลนี้จึงมีความสำคัญต่อการลดปริมาณการเดินสายในเซลล์การผลิต โรงไฟฟ้า และสายการประกอบอัตโนมัติที่ซับซ้อน พร้อมรับประกันระดับการป้องกัน SIL 3/Category 4
สถาปัตยกรรมของ EL1904 สร้างขึ้นบนโปรโตคอล TwinSAFE ซึ่งช่วยรับประกันความถูกต้องสมบูรณ์ของข้อมูลผ่านการประมวลผลสัญญาณที่หลากหลาย
โปรโตคอล TwinSAFE/FSoE: เทอร์มินัลสื่อสารผ่านโปรโตคอล Safety over EtherCAT โดยข้อมูลที่เกี่ยวข้องกับความปลอดภัยจะถูกห่อหุ้มอยู่ภายในเฟรม EtherCAT มาตรฐาน แนวทางแบบ “ช่องสัญญาณดำ” นี้ช่วยให้สามารถสื่อสารข้อมูลความปลอดภัยผ่านสื่อเครือข่ายมาตรฐานใดก็ได้โดยไม่กระทบต่อฟังก์ชันความปลอดภัย
การผสานรวมตรรกะด้านความปลอดภัย: แต่ละช่องสัญญาณจากทั้งหมด 4 ช่องมีตัวกรองอินพุตที่สามารถกำหนดพารามิเตอร์ได้ โมดูลจะตรวจสอบสัญญาณอินพุตและการสื่อสาร FSoE ข้ามกันภายใน หากตรวจพบข้อผิดพลาด เช่น การสื่อสารหมดเวลาหรือฮาร์ดแวร์ภายในขัดข้อง เทอร์มินัลจะเข้าสู่ “สถานะปลอดภัย” ภายในเวลาตอบสนองต่อข้อผิดพลาดที่กำหนด ซึ่งโดยทั่วไปควบคุมด้วยการตั้งค่าตัวจับเวลาวอทช์ด็อก
ความยืดหยุ่นในการเดินสาย: เทอร์มินัลรองรับเทคโนโลยีการเชื่อมต่อทั้งแบบ 1 สายและ 2 สาย จึงมีความยืดหยุ่นสำหรับเซนเซอร์หลากหลายประเภท ระบบแคลมป์แบบสปริงช่วยให้เดินสายตัวนำแบบแกนแข็งหรือแบบตีเกลียวได้อย่างรวดเร็ว พร้อมรับประกันการเชื่อมต่อที่ทนต่อแรงสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| รุ่น | EL1904 |
| แบรนด์ | BECKHOFF |
| แหล่งกำเนิด | เยอรมนี |
| จำนวนอินพุต | อินพุตดิจิทัลด้านความปลอดภัย 4 ช่อง |
| ประเภทการเชื่อมต่อ | เทคโนโลยีแบบ 1/2 สาย |
| โปรโตคอล | TwinSAFE / Safety over EtherCAT (FSoE) |
| เวลาตอบสนอง | โดยทั่วไป 4 ms (อ่านอินพุต/เขียนไปยัง E-bus) |
| การใช้กระแสไฟฟ้า | โดยทั่วไป 200 mA (E-bus) |
| ขนาด | 100 มม. x 12 มม. x 68 มม. |
| น้ำหนัก | 0.05 กก. (น้ำหนักรวมบรรจุภัณฑ์ 2 กก.) |
| วัสดุตัวเรือน | โพลีคาร์บอเนต |
| การติดตั้ง | ราง DIN ขนาด 35 มม. (EN 60715) |
| ระดับการป้องกัน | IP20 |
“เวลาวอทช์ด็อก” คืออะไร และส่งผลต่อการตอบสนองต่อข้อผิดพลาดอย่างไร
เวลาวอทช์ด็อกคือช่วงเวลาความปลอดภัยที่สามารถกำหนดพารามิเตอร์ได้ หาก EL1904 ไม่ได้รับเฟรม FSoE ที่ถูกต้องภายในช่วงเวลานี้ ระบบจะทริกเกอร์การตอบสนองต่อข้อผิดพลาดโดยอัตโนมัติและเข้าสู่สถานะปลอดภัย ซึ่งช่วยให้มั่นใจได้ว่าการสูญเสียการสื่อสารจะได้รับการจัดการด้วยลำดับความสำคัญเดียวกับการกดหยุดฉุกเฉินจริง
สามารถใช้ EL1904 โดยไม่มีเทอร์มินัล TwinSAFE Logic ได้หรือไม่
ไม่ได้ EL1904 ทำหน้าที่เป็นอุปกรณ์ “แฝงด้านความปลอดภัย” โดยต้องใช้เทอร์มินัล TwinSAFE Logic เช่น EL6910 หรือ PLC ด้านความปลอดภัยแบบรวมในตัว เพื่อประมวลผลสัญญาณความปลอดภัยและดำเนินการตามตรรกะความปลอดภัยที่ตั้งโปรแกรมไว้
โหลดกระแสสูงสุดสำหรับหน้าสัมผัสจ่ายไฟเท่าใด
EL1904 รองรับโหลดกระแสสูงสุด 10 A ผ่านหน้าสัมผัสจ่ายไฟ จำเป็นต้องคำนวณกระแสรวมของเทอร์มินัลทั้งหมดที่อยู่ถัดลงไปในเซกเมนต์ เพื่อให้แน่ใจว่าไม่เกินขีดจำกัดนี้
การเข้าหัวสายด้วยแคลมป์สปริง: เพื่อความน่าเชื่อถือสูงสุด ให้ปอกฉนวนตัวนำให้มีความยาว 8-9 มม. อย่างแม่นยำ เมื่อใช้สายตีเกลียวแบบอ่อน แนะนำให้ใช้ปลอกหางปลา (0.14 ถึง 1.5 มม²) เพื่อป้องกันการรุ่ยและการลัดวงจรที่อาจเกิดขึ้นระหว่างจุดต่อเทอร์มินัลที่มีความหนาแน่นสูง
การจัดการความร้อนในแนวนอน: EL1904 ออกแบบมาสำหรับการติดตั้งในแนวนอนบนราง DIN ขนาด 35 มม. ตรวจสอบให้แน่ใจว่าช่องคู่และขั้วต่อแบบมีสลักเข้าล็อกกับเทอร์มินัลข้างเคียงอย่างแน่นหนา เพื่อรักษาความสมบูรณ์ของ E-bus และหน้าสัมผัสจ่ายไฟ เว้นระยะด้านบนและด้านล่างของแถวเทอร์มินัลให้เพียงพอเพื่อให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ
การชีลด์เพื่อความสมบูรณ์ของระบบความปลอดภัย: เพื่อป้องกันการทริกเกอร์ผิดพลาดจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ตรวจสอบให้แน่ใจว่าสายเคเบิลของเซนเซอร์ความปลอดภัยทั้งหมดถูกเดินแยกออกจากสายมอเตอร์แรงดันสูงอย่างเหมาะสม สำหรับการเดินสายระยะไกล ให้ใช้สายเคเบิลแบบมีชีลด์และต่อลงกราวด์ที่จุดทางเข้าตู้ควบคุม
EL1904 โดดเด่นด้วยความน่าเชื่อถือสูงมากในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง โดยมีตัวเรือนโพลีคาร์บอเนตที่แข็งแรงและระบบเดินสายแบบสปริง จุดเด่นหลักอยู่ที่แนวคิด “ความปลอดภัย ณ จุดใช้งาน” โดยการติดตั้งอินพุตความปลอดภัยไว้โดยตรงบนเซกเมนต์ EtherCAT วิศวกรจึงไม่จำเป็นต้องเดินสายระยะไกลที่มีค่าใช้จ่ายสูงกลับไปยังรีเลย์ความปลอดภัยส่วนกลาง ความเป็นโมดูลนี้ช่วยให้ขยายเครื่องจักรได้อย่างรวดเร็ว การเพิ่มโซนความปลอดภัยอีกหนึ่งโซนทำได้ง่ายเพียงติดตั้ง EL1904 เพิ่มบนราง DIN และอัปเดตการกำหนดค่าตรรกะ TwinSAFE
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EL1904
Country of origin:เยอรมนี
Product Type: EtherCAT Terminal
Payment: T/T, Western Union
Weight: 50g
Dimensions: 6.8 ซม. x 1.2 ซม. x 10 ซม.
Shipping port: Xiamen
Warranty: 12 months
EL1904 (EL1904) คือ EtherCAT Terminal เฉพาะทางที่ออกแบบมาสำหรับความปลอดภัยเชิงฟังก์ชันภายในระบบนิเวศ Beckhoff TwinSAFE เทอร์มินัลอินพุตดิจิทัล 4 ช่องนี้ช่วยให้สามารถเชื่อมต่อเซนเซอร์ที่เกี่ยวข้องกับความปลอดภัยโดยตรง เช่น ปุ่มหยุดฉุกเฉิน ม่านแสง และสวิตช์นิรภัย เข้ากับระบบ EtherCAT I/O ได้ ด้วยการทำงานที่ 24 VDC EL1904 จึงรองรับข้อกำหนดด้านความปลอดภัยที่เข้มงวดที่สุด โดยใช้โปรโตคอล Safety over EtherCAT (FSoE) ซึ่งช่วยให้สามารถผสานรวมข้อมูลความปลอดภัยและข้อมูลระบบอัตโนมัติมาตรฐานไว้บนเครือข่ายเดียวกันได้อย่างราบรื่น ด้วยการกระจายตรรกะด้านความปลอดภัยและรองรับการตรวจสอบความปลอดภัยความหนาแน่นสูงในตัวเรือนขนาดกะทัดรัดกว้าง 12 มม. โมดูลนี้จึงมีความสำคัญต่อการลดปริมาณการเดินสายในเซลล์การผลิต โรงไฟฟ้า และสายการประกอบอัตโนมัติที่ซับซ้อน พร้อมรับประกันระดับการป้องกัน SIL 3/Category 4
สถาปัตยกรรมของ EL1904 สร้างขึ้นบนโปรโตคอล TwinSAFE ซึ่งช่วยรับประกันความถูกต้องสมบูรณ์ของข้อมูลผ่านการประมวลผลสัญญาณที่หลากหลาย
โปรโตคอล TwinSAFE/FSoE: เทอร์มินัลสื่อสารผ่านโปรโตคอล Safety over EtherCAT โดยข้อมูลที่เกี่ยวข้องกับความปลอดภัยจะถูกห่อหุ้มอยู่ภายในเฟรม EtherCAT มาตรฐาน แนวทางแบบ “ช่องสัญญาณดำ” นี้ช่วยให้สามารถสื่อสารข้อมูลความปลอดภัยผ่านสื่อเครือข่ายมาตรฐานใดก็ได้โดยไม่กระทบต่อฟังก์ชันความปลอดภัย
การผสานรวมตรรกะด้านความปลอดภัย: แต่ละช่องสัญญาณจากทั้งหมด 4 ช่องมีตัวกรองอินพุตที่สามารถกำหนดพารามิเตอร์ได้ โมดูลจะตรวจสอบสัญญาณอินพุตและการสื่อสาร FSoE ข้ามกันภายใน หากตรวจพบข้อผิดพลาด เช่น การสื่อสารหมดเวลาหรือฮาร์ดแวร์ภายในขัดข้อง เทอร์มินัลจะเข้าสู่ “สถานะปลอดภัย” ภายในเวลาตอบสนองต่อข้อผิดพลาดที่กำหนด ซึ่งโดยทั่วไปควบคุมด้วยการตั้งค่าตัวจับเวลาวอทช์ด็อก
ความยืดหยุ่นในการเดินสาย: เทอร์มินัลรองรับเทคโนโลยีการเชื่อมต่อทั้งแบบ 1 สายและ 2 สาย จึงมีความยืดหยุ่นสำหรับเซนเซอร์หลากหลายประเภท ระบบแคลมป์แบบสปริงช่วยให้เดินสายตัวนำแบบแกนแข็งหรือแบบตีเกลียวได้อย่างรวดเร็ว พร้อมรับประกันการเชื่อมต่อที่ทนต่อแรงสั่นสะเทือนในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
| พารามิเตอร์ | รายละเอียดข้อมูลจำเพาะ |
| รุ่น | EL1904 |
| แบรนด์ | BECKHOFF |
| แหล่งกำเนิด | เยอรมนี |
| จำนวนอินพุต | อินพุตดิจิทัลด้านความปลอดภัย 4 ช่อง |
| ประเภทการเชื่อมต่อ | เทคโนโลยีแบบ 1/2 สาย |
| โปรโตคอล | TwinSAFE / Safety over EtherCAT (FSoE) |
| เวลาตอบสนอง | โดยทั่วไป 4 ms (อ่านอินพุต/เขียนไปยัง E-bus) |
| การใช้กระแสไฟฟ้า | โดยทั่วไป 200 mA (E-bus) |
| ขนาด | 100 มม. x 12 มม. x 68 มม. |
| น้ำหนัก | 0.05 กก. (น้ำหนักรวมบรรจุภัณฑ์ 2 กก.) |
| วัสดุตัวเรือน | โพลีคาร์บอเนต |
| การติดตั้ง | ราง DIN ขนาด 35 มม. (EN 60715) |
| ระดับการป้องกัน | IP20 |
“เวลาวอทช์ด็อก” คืออะไร และส่งผลต่อการตอบสนองต่อข้อผิดพลาดอย่างไร
เวลาวอทช์ด็อกคือช่วงเวลาความปลอดภัยที่สามารถกำหนดพารามิเตอร์ได้ หาก EL1904 ไม่ได้รับเฟรม FSoE ที่ถูกต้องภายในช่วงเวลานี้ ระบบจะทริกเกอร์การตอบสนองต่อข้อผิดพลาดโดยอัตโนมัติและเข้าสู่สถานะปลอดภัย ซึ่งช่วยให้มั่นใจได้ว่าการสูญเสียการสื่อสารจะได้รับการจัดการด้วยลำดับความสำคัญเดียวกับการกดหยุดฉุกเฉินจริง
สามารถใช้ EL1904 โดยไม่มีเทอร์มินัล TwinSAFE Logic ได้หรือไม่
ไม่ได้ EL1904 ทำหน้าที่เป็นอุปกรณ์ “แฝงด้านความปลอดภัย” โดยต้องใช้เทอร์มินัล TwinSAFE Logic เช่น EL6910 หรือ PLC ด้านความปลอดภัยแบบรวมในตัว เพื่อประมวลผลสัญญาณความปลอดภัยและดำเนินการตามตรรกะความปลอดภัยที่ตั้งโปรแกรมไว้
โหลดกระแสสูงสุดสำหรับหน้าสัมผัสจ่ายไฟเท่าใด
EL1904 รองรับโหลดกระแสสูงสุด 10 A ผ่านหน้าสัมผัสจ่ายไฟ จำเป็นต้องคำนวณกระแสรวมของเทอร์มินัลทั้งหมดที่อยู่ถัดลงไปในเซกเมนต์ เพื่อให้แน่ใจว่าไม่เกินขีดจำกัดนี้
การเข้าหัวสายด้วยแคลมป์สปริง: เพื่อความน่าเชื่อถือสูงสุด ให้ปอกฉนวนตัวนำให้มีความยาว 8-9 มม. อย่างแม่นยำ เมื่อใช้สายตีเกลียวแบบอ่อน แนะนำให้ใช้ปลอกหางปลา (0.14 ถึง 1.5 มม²) เพื่อป้องกันการรุ่ยและการลัดวงจรที่อาจเกิดขึ้นระหว่างจุดต่อเทอร์มินัลที่มีความหนาแน่นสูง
การจัดการความร้อนในแนวนอน: EL1904 ออกแบบมาสำหรับการติดตั้งในแนวนอนบนราง DIN ขนาด 35 มม. ตรวจสอบให้แน่ใจว่าช่องคู่และขั้วต่อแบบมีสลักเข้าล็อกกับเทอร์มินัลข้างเคียงอย่างแน่นหนา เพื่อรักษาความสมบูรณ์ของ E-bus และหน้าสัมผัสจ่ายไฟ เว้นระยะด้านบนและด้านล่างของแถวเทอร์มินัลให้เพียงพอเพื่อให้ระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ
การชีลด์เพื่อความสมบูรณ์ของระบบความปลอดภัย: เพื่อป้องกันการทริกเกอร์ผิดพลาดจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า ตรวจสอบให้แน่ใจว่าสายเคเบิลของเซนเซอร์ความปลอดภัยทั้งหมดถูกเดินแยกออกจากสายมอเตอร์แรงดันสูงอย่างเหมาะสม สำหรับการเดินสายระยะไกล ให้ใช้สายเคเบิลแบบมีชีลด์และต่อลงกราวด์ที่จุดทางเข้าตู้ควบคุม
EL1904 โดดเด่นด้วยความน่าเชื่อถือสูงมากในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูง โดยมีตัวเรือนโพลีคาร์บอเนตที่แข็งแรงและระบบเดินสายแบบสปริง จุดเด่นหลักอยู่ที่แนวคิด “ความปลอดภัย ณ จุดใช้งาน” โดยการติดตั้งอินพุตความปลอดภัยไว้โดยตรงบนเซกเมนต์ EtherCAT วิศวกรจึงไม่จำเป็นต้องเดินสายระยะไกลที่มีค่าใช้จ่ายสูงกลับไปยังรีเลย์ความปลอดภัยส่วนกลาง ความเป็นโมดูลนี้ช่วยให้ขยายเครื่องจักรได้อย่างรวดเร็ว การเพิ่มโซนความปลอดภัยอีกหนึ่งโซนทำได้ง่ายเพียงติดตั้ง EL1904 เพิ่มบนราง DIN และอัปเดตการกำหนดค่าตรรกะ TwinSAFE
