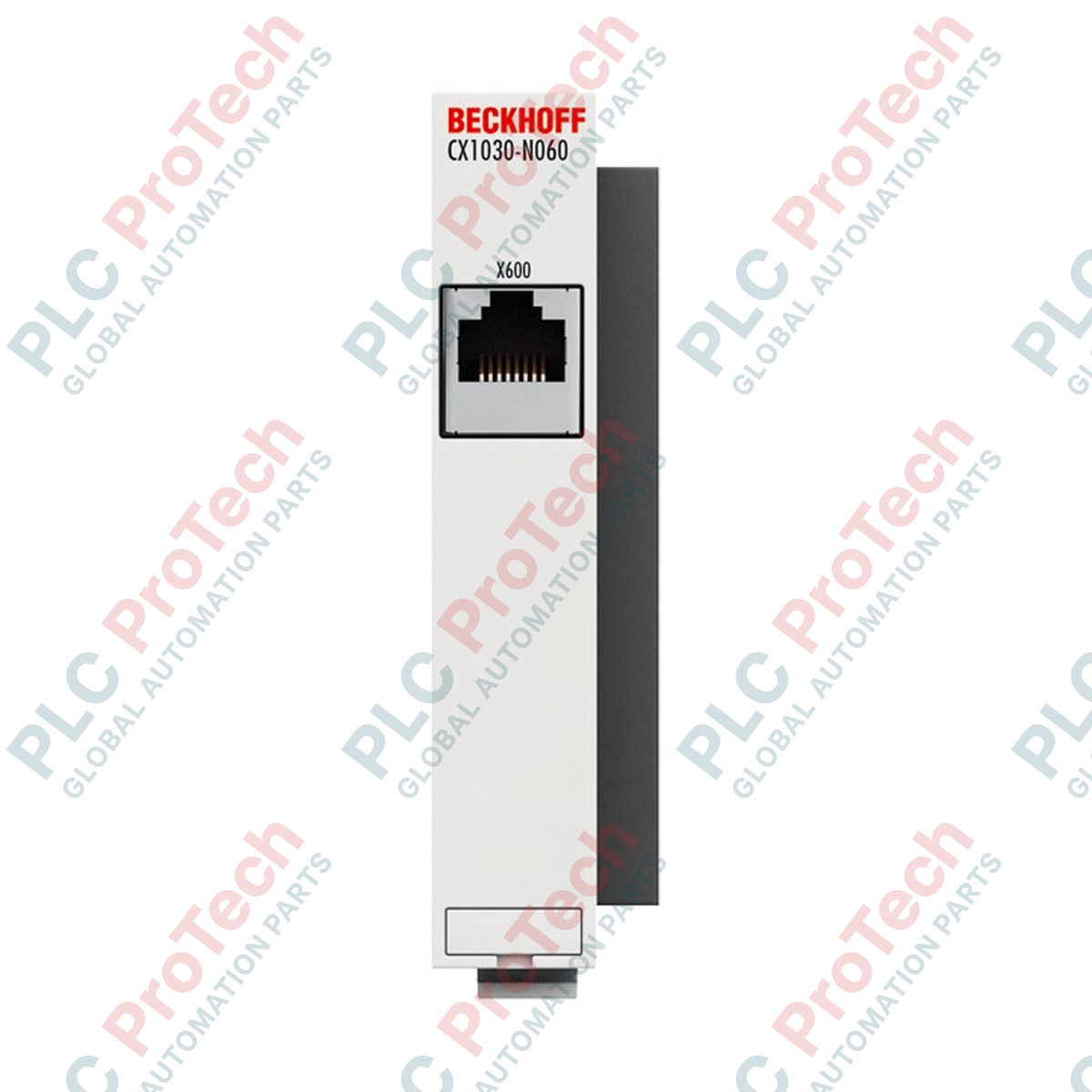

BECKHOFF CX1030-N060 โมดูลอินเทอร์เฟซระบบอีเทอร์เน็ต

ภาพรวมผลิตภัณฑ์

CX1030-N060 (CX1030N060) เป็นโมดูลขยายอินเทอร์เฟซระบบความเร็วสูงที่ออกแบบมาสำหรับคอมพิวเตอร์ฝังตัวตระกูล Beckhoff CX1030 โมดูลนี้มีพอร์ต Ethernet 10/100 Mbit/s เพิ่มเติมแบบอิสระผ่านการเชื่อมต่อ RJ45 มาตรฐาน ช่วยให้สามารถแยกเครือข่ายทางกายภาพหรือเพิ่มการเชื่อมต่อสำหรับการสื่อสารระดับภาคสนามได้ ด้วยความกว้างเพียง 19 มม. CX1030-N060 จึงติดตั้งโดยตรงเข้ากับโมดูล CPU ผ่านบัสระบบภายใน และรับไฟผ่านชุดจ่ายไฟตระกูล CX1100-xxxx โมดูลนี้เป็นส่วนประกอบสำคัญสำหรับงานอุตสาหกรรมที่ต้องการการเชื่อมต่ออัปสตรีมโดยเฉพาะไปยังระบบ MES/ERP หรือช่องทางการสื่อสารระหว่างเครื่องจักร (M2M) แยกต่างหาก โดยไม่เพิ่มภาระให้กับอินเทอร์เฟซเครือข่ายหลักของ CPU

การกำหนดค่าทางเทคนิค (เจาะลึก)

CX1030-N060 ได้รับการออกแบบมาเพื่อขยายความสามารถด้านเครือข่ายของตระกูล CX1030 โดยยังคงรักษาขนาดแบบโมดูลาร์ของระบบไว้

• การแยกเครือข่าย: ด้วยการเพิ่ม CX1030-N060 วิศวกรสามารถใช้กลยุทธ์เครือข่ายแบบเชื่อมต่อสองเครือข่าย โดยใช้พอร์ตหนึ่งสำหรับการควบคุม EtherCAT ภายในเครื่อง และใช้พอร์ต N060 สำหรับการเข้าถึงเครือข่ายโรงงานภายนอก ซึ่งช่วยแยกทราฟฟิกการควบคุมแบบเรียลไทม์ออกจากทราฟฟิกด้าน IT ทั่วไปได้อย่างมีประสิทธิภาพ

• การผสานรวมระบบ: โมดูลนี้ใช้บัสระบบภายในความเร็วสูงสำหรับแลกเปลี่ยนข้อมูล โปรดทราบว่าโมดูลนี้ไม่สามารถใช้งานร่วมกับชุดจ่ายไฟ CX1100-0004 ได้ เนื่องจากการกำหนดพินของบัสภายในและการจัดสรรทรัพยากร

• ความสมบูรณ์ของสัญญาณ: อินเทอร์เฟซรองรับสาย Category 5 (Cat. 5) และได้รับการปรับให้เหมาะกับการสื่อสารระยะสั้นถึงปานกลางภายในตู้ควบคุมหรือระหว่างอุปกรณ์ที่อยู่ติดกัน โดยมีความยาวสายสูงสุดที่รับรองไว้ 20 เมตร

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

• CX1030-N060 สามารถใช้กับ EtherCAT ได้หรือไม่?

  แม้ฮาร์ดแวร์จะรองรับ Ethernet ความเร็ว 100 Mbit/s แต่โมดูลนี้มีวัตถุประสงค์หลักสำหรับการสื่อสาร TCP/IP มาตรฐาน (Ethernet) สำหรับการควบคุมการเคลื่อนไหวด้วย EtherCAT ที่มีประสิทธิภาพสูง แนะนำให้ใช้พอร์ต Ethernet หลักที่อยู่บน CPU ของ CX หรือเทอร์มินัลมาสเตอร์ EtherCAT โดยเฉพาะ

• เหตุใดโมดูลนี้จึงไม่สามารถใช้งานร่วมกับชุดจ่ายไฟ CX1100-0004 ได้?

  CX1100-0004 เป็นโมดูลจ่ายไฟเฉพาะทางที่มีจอแสดงผล 4 บรรทัดและปุ่มกดในตัว การสื่อสารผ่านบัสภายในที่จำเป็นสำหรับอินเทอร์เฟซ N060 ขัดแย้งกับการแมปทรัพยากรของรุ่น -0004 ควรตรวจสอบให้แน่ใจว่าใช้ CX1100-0001, -0002 หรือ -0003 ที่เข้ากันได้

• รองรับความยาวสายสูงสุดเท่าใด?

  ข้อมูลจำเพาะอย่างเป็นทางการจำกัดความยาวสายไว้ที่ 20 เมตรเมื่อใช้สาย Cat. 5 ข้อจำกัดนี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้ทางแม่เหล็กไฟฟ้าสูงสุดและเสถียรภาพด้านจังหวะเวลาของสัญญาณภายในสภาพแวดล้อมบัสระบบของ CX1030

คู่มือวิศวกรรมและการติดตั้ง

• การจัดลำดับโมดูล: เมื่อประกอบระบบ CX ต้องติดตั้ง CX1030-N060 ทางด้านซ้ายของโมดูลจ่ายไฟ CX1100 ตรวจสอบให้แน่ใจว่าขั้วต่อบัส PC-104 สะอาดและอยู่ในแนวที่ถูกต้องก่อนกดโมดูลเข้าด้วยกัน เพื่อป้องกันความเสียหายของพิน

• การเดินสาย: เพื่อให้เป็นไปตามข้อกำหนด EMC (EN 61000-6-2) ให้เดินสาย Ethernet RJ45 ให้ห่างจากสายไฟแรงดันสูงและสายเอาต์พุต VFD ใช้ขั้วต่อ RJ45 แบบมีชีลด์เพื่อให้แน่ใจว่าชีลด์ของสายเชื่อมต่อกับระนาบกราวด์ของโมดูล

• การตรวจสอบสภาพแวดล้อม: โมดูลนี้รองรับอุณหภูมิ 0 ถึง +55 องศาเซลเซียส ในตู้ที่มีความหนาแน่นของอุปกรณ์สูง ตรวจสอบให้แน่ใจว่าช่องระบายอากาศแนวตั้งของชุด CX ไม่ถูกกีดขวาง ความร้อนที่สูงเกินไปอาจทำให้ประสิทธิภาพการส่งสัญญาณ 10/100 Mbit/s ลดลง

ข้อได้เปรียบด้านวิศวกรรม

CX1030-N060 เป็นวิธีที่คุ้มค่าและประหยัดพื้นที่ในการเพิ่มความซ้ำซ้อนหรือการแบ่งส่วนเครือข่ายให้กับระบบควบคุม Beckhoff ด้วยความกว้าง 19 มม. จึงสามารถเพิ่มเข้ากับการจัดวางบนราง DIN ที่มีอยู่ได้โดยแทบไม่ต้องเปลี่ยนแปลงพื้นที่ติดตั้ง เนื่องจากโมดูลรับไฟโดยตรงจากบัสระบบ จึงไม่จำเป็นต้องเดินสายขั้วต่อ 24 VDC เพิ่มเติม ช่วยลดความซับซ้อนของการออกแบบระบบไฟฟ้าโดยรวมและลดจุดที่อาจเกิดความขัดข้องในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
