ส่วนขยายปุ่มกดซีรีส์แผงควบคุม Beckhoff C9900-E855

Name: ส่วนขยายปุ่มกดซีรีส์แผงควบคุม Beckhoff C9900-E855
Brand: BECKHOFF
SKU: C9900-E855

SKU C9900-E855

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: C9900-E855
Origin เยอรมนี
Product Type: อุปกรณ์เสริมและส่วนขยาย HMI
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: ภาพวาดพร้อมขนาดของส่วนต่อขยายปุ่มกดในรูปแบบไฟล์ AutoCAD DXF
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

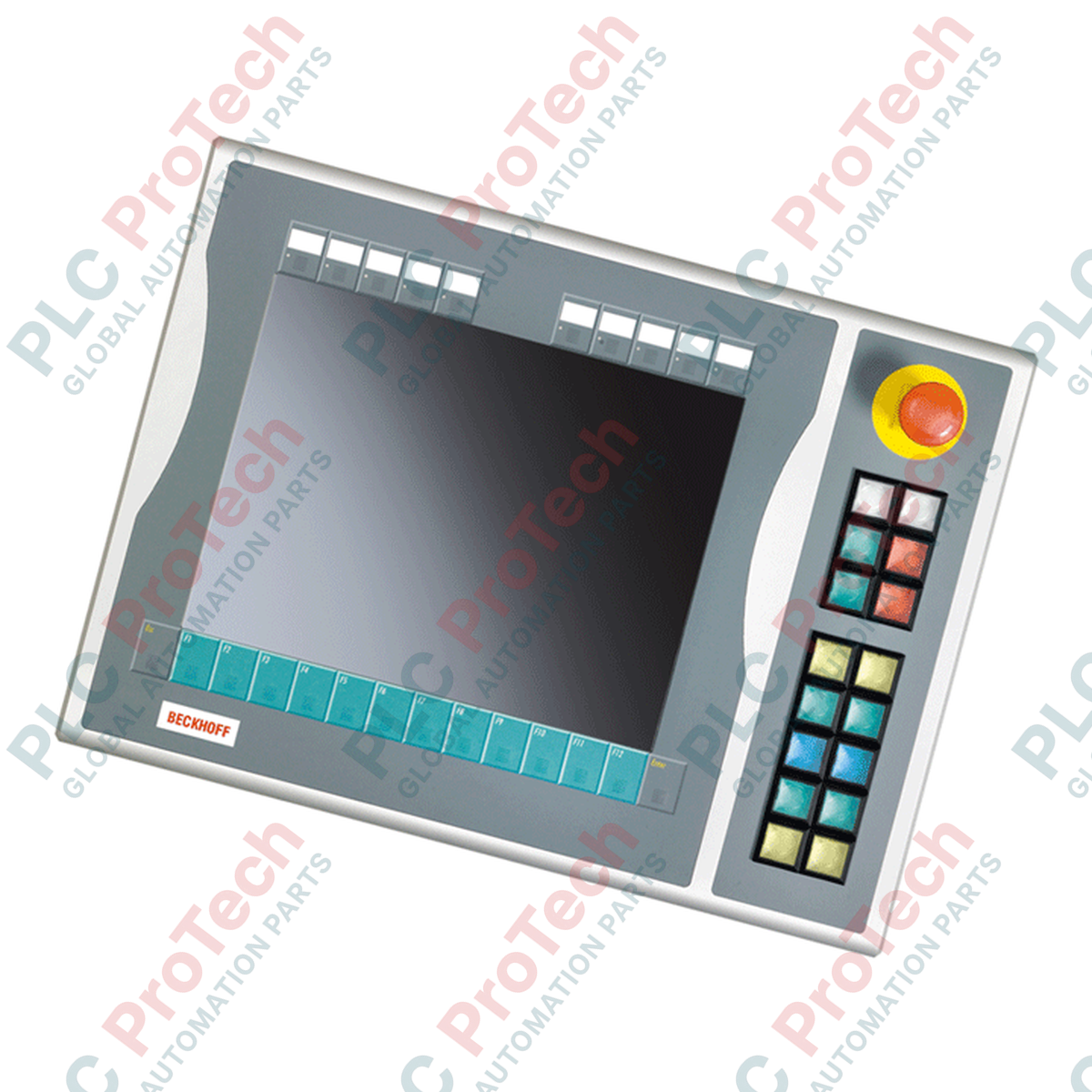

การผสานองค์ประกอบควบคุมทางกายภาพเข้ากับจอแสดงผลอุตสาหกรรมโดยตรง โมดูลขยายปุ่มกด Beckhoff C9900-E855 ช่วยเพิ่มความสามารถของอินเทอร์เฟซผู้ปฏิบัติงานบนแผงควบคุมและ Panel PC รุ่น CP6xxx และ CP7xxx อุปกรณ์เสริมฮาร์ดแวร์ที่แข็งแรงทนทานนี้ออกแบบมาโดยเฉพาะสำหรับจอแสดงผลขนาด 15 นิ้วรุ่นที่ไม่มีแป้นพิมพ์ในตัว โดยติดตั้งที่ด้านขวาของตัวเรือนจอแสดงผล ช่วยให้การสั่งงานด้วยมือและการหยุดฉุกเฉินเป็นไปอย่างมีประสิทธิภาพ ชุดอุปกรณ์นี้อยู่ในระยะการให้บริการในปัจจุบัน จึงเป็นอะไหล่สำคัญสำหรับการบำรุงรักษาระบบ HMI รุ่นเก่า

คุณสมบัติ

การจัดวางตามหลักสรีรศาสตร์: ออกแบบสำหรับติดตั้งด้านขวาของจอแสดงผลขนาด 15 นิ้ว ช่วยให้เข้าถึงส่วนควบคุมเสริมได้อย่างเป็นธรรมชาติ
องค์ประกอบปุ่มแบบสัมผัส: ติดตั้งปุ่มกดสี่เหลี่ยม Siemens Signum จำนวน 16 ปุ่ม (30 x 30 มม.) พร้อมไฟสัญญาณในตัวเพื่อแสดงผลด้วยภาพ
การผสานรวมระบบความปลอดภัย: มาพร้อมสวิตช์หยุดฉุกเฉิน Siemens Signum ที่มองเห็นได้ชัดเจน 1 ตัว ซึ่งสามารถเดินสายโดยตรงไปยังรีเลย์ความปลอดภัยเฉพาะได้
เส้นทางการเชื่อมต่อคู่: การทำงานของปุ่มกดหลักทั้งหมดส่งข้อมูลแบบดิจิทัลผ่าน CP-Link หรือ USB โดยใช้หน้าสัมผัสแบบปกติเปิด (NO) ขณะที่หน้าสัมผัส NO รองจะถูกส่งไปยังแถวขั้วต่ออิสระสำหรับการบายพาสด้วยฮาร์ดแวร์
ป้ายกำกับที่ปรับแต่งได้: การออกแบบแบบมีช่องช่วยให้ติดตั้งป้ายเลื่อนใต้ฝาครอบปุ่มกดได้อย่างรวดเร็ว เพื่อระบุปุ่มแต่ละปุ่ม

การใช้งาน

สายการประกอบยานยนต์และเซลล์เครื่องจักรที่ใช้ HMI Beckhoff CP6x12 หรือ CP7x12
สถานีควบคุมกระบวนการที่ต้องใช้ทั้งอินพุตจากหน้าจอสัมผัสและสวิตช์ควบคุมแทนที่ทางกายภาพ
การติดตั้งเพิ่มเติมในเครื่องจักรรุ่นเก่าที่จำเป็นต้องผสานรวมระบบหยุดฉุกเฉินทางกายภาพโดยตรง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff Automation
รุ่น / หมายเลขสินค้า	C9900-E855
ประเภทผลิตภัณฑ์	โมดูลขยายปุ่มกด (ด้านขวา)
ความเข้ากันได้กับ HMI	CP6x12-00xx และ CP7x12-00xx (จอแสดงผลขนาด 15 นิ้วที่ไม่มีแป้นพิมพ์)
ประเภทปุ่มกด	ปุ่มกดสี่เหลี่ยม Siemens Signum 16 ปุ่ม (30 x 30 มม.) พร้อมไฟสัญญาณ
หยุดฉุกเฉิน	สวิตช์หยุดฉุกเฉิน Siemens Signum 1 ตัว (เดินสายโดยตรงได้)
ตัวเลือกอินเทอร์เฟซ	CP-Link หรือ USB (สำหรับหน้าสัมผัส NO หลักและไฟสัญญาณ)
การเดินสายรอง	แถบขั้วต่อสำหรับการเดินสายถาวรโดยตรงของหน้าสัมผัส NO รอง
สถานะวงจรชีวิตปัจจุบัน	ระยะการให้บริการ
น้ำหนักจัดส่ง (คำนวณแล้ว)	5.0 กก.

การเชื่อมต่อและอินเทอร์เฟซ

เส้นทางการเชื่อมต่อ	การกำหนดฟังก์ชัน / วงจร
อินเทอร์เฟซ CP-Link / USB	ส่งเอาต์พุตไฟสัญญาณและการเปลี่ยนแปลงสถานะของปุ่มกด NO หลักไปยังตัวควบคุมโฮสต์
แถวขั้วต่อโดยตรง	รองรับการเดินสายแบบจุดต่อจุดโดยตรงของหน้าสัมผัส NO สำรองสำหรับรีเลย์นิรภัยหรือการ์ดอินพุต PLC ภายนอก
ขั้วต่อหยุดฉุกเฉิน	ชุดขั้วต่อหน้าสัมผัสแห้งโดยตรงสำหรับเชื่อมต่อเข้ากับวงจรหยุดฉุกเฉิน ไม่ส่งสัญญาณหยุดที่มีความสำคัญต่อความปลอดภัยผ่าน USB

ข้อมูลเชิงประจักษ์ทางวิศวกรรม

รุ่นทางเลือกและความเข้ากันได้

อุปกรณ์นี้ได้รับการออกแบบมิติโดยเฉพาะสำหรับตัวเครื่องขนาด 15 นิ้วรุ่นเก่าที่ไม่มีแป้นพิมพ์ (CP6x12 และ CP7x12) เมื่อต้องอัปเกรดหรือเปลี่ยนฮาร์ดแวร์ควบคุมรุ่นเก่า ให้ตรวจสอบรหัสส่วนต่อท้ายของแผงควบคุมให้ถูกต้อง การพยายามจับคู่โมดูลนี้กับรุ่นขนาด 12 นิ้วหรือ 19 นิ้วจะทำให้ตำแหน่งทางกายภาพไม่ตรงกันและติดตั้งไม่ได้

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

โปรดทราบว่าไฟสัญญาณในตัวไม่สามารถสั่งงานผ่านแถบขั้วต่อแบบเดินสายถาวรสำรองได้ ไฟดังกล่าวทำงานเฉพาะผ่านคำสั่งที่ส่งด้วยโปรโตคอล CP-Link หรือ USB เท่านั้น หากอินเทอร์เฟซการสื่อสารถูกขัดข้อง การป้อนกลับสถานะผ่านไฟสัญญาณจะหายไป แม้ว่าหน้าสัมผัสแห้งหลักจะยังเชื่อมต่อผ่านการเดินสายถาวรก็ตาม

คำแนะนำสำหรับการเริ่มใช้งานและการเดินสาย

เดินวงจรหยุดฉุกเฉินผ่านแถวขั้วต่อโดยตรงไปยังชุดประเมินความปลอดภัยที่ได้รับการรับรองเสมอ (เช่น Beckhoff TwinSAFE หรือรีเลย์นิรภัยภายนอก Category 4) ห้ามใช้เส้นทางการสื่อสาร CP-Link หรือ USB สำหรับคำสั่งหยุดฉุกเฉินเพื่อความปลอดภัยในการทำงาน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนติดตั้งหรือเดินสายส่วนต่อขยายปุ่มกด ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟทั้งหมดของแผงควบคุม / Panel PC หลักและวงจรควบคุมเสริมถูกตัดไฟจนหมด การไม่แยกแหล่งจ่ายไฟอาจทำให้วงจรสื่อสารเสียหายหรือทำให้เครื่องจักรทำงานโดยไม่คาดคิด

1 จัดแนวขายึดสำหรับติดตั้งของโมดูลต่อขยายให้ตรงกับจุดยึดแชสซีด้านขวาของตัวเครื่อง CP6xxx/CP7xxx
2 ขันสกรูยึดให้แน่นตามค่าขีดจำกัดแรงบิดที่ระบุ เพื่อรับประกันความสมบูรณ์ของซีลและป้องกันความเสียหายจากแรงสั่นสะเทือน
3 เชื่อมต่อสายสื่อสาร USB/CP-Link เข้ากับพอร์ตอินเทอร์เฟซด้านหลังที่กำหนดไว้บนแผงควบคุม
4 เดินสายวงจรนิรภัยโดยตรงจากขั้วต่อสวิตช์หยุดฉุกเฉินไปยังตัวควบคุมนิรภัย และทดสอบความต่อเนื่องก่อนจ่ายไฟให้ระบบ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

สามารถต่อสายโคมไฟสัญญาณบน C9900-E855 เข้ากับโมดูลเอาต์พุตดิจิทัลของ PLC โดยตรงได้หรือไม่

ไม่ได้ โคมไฟสัญญาณภายในปุ่มกด Siemens Signum ทั้ง 16 ปุ่ม รับสัญญาณควบคุมและสัญญาณสั่งการผ่านอินเทอร์เฟซการสื่อสาร CP-Link หรือ USB ในตัวเท่านั้น

ปุ่มหยุดฉุกเฉินถูกรวมเข้ากับระบบความปลอดภัยเชิงหน้าที่อย่างไร

สวิตช์หยุดฉุกเฉิน Siemens Signum มาพร้อมชุดหน้าสัมผัสอิสระที่ออกแบบมาสำหรับการเดินสายโดยตรงผ่านแถบขั้วต่อแบบดรายคอนแทค ทำให้สามารถเชื่อมต่อเข้ากับรีเลย์ความปลอดภัยแบบสองช่องสัญญาณตามมาตรฐานได้

โมดูลขยายนี้รองรับการสื่อสารทั้ง CP-Link และ USB พร้อมกันหรือไม่

โมดูลจะใช้ CP-Link หรือ USB อย่างใดอย่างหนึ่ง โดยขึ้นอยู่กับอินเทอร์เฟซของแผงควบคุมหลักที่เชื่อมต่ออยู่ และส่งคำสั่งการทำงานของปุ่มหลักผ่านบัสที่กำลังใช้งาน

C9900-E855 ใช้งานร่วมกับหน้าจอ HMI ของ Beckhoff ได้ทุกขนาดหรือไม่

ไม่ได้ ส่วนขยายนี้มีขนาดและการกำหนดค่าทางกายภาพที่ออกแบบมาโดยเฉพาะสำหรับการจัดวางแนวตั้งขนาด 15 นิ้วบนแผงควบคุม CP6x12 และ CP7x12 ที่ไม่มีแป้นพิมพ์จริง
