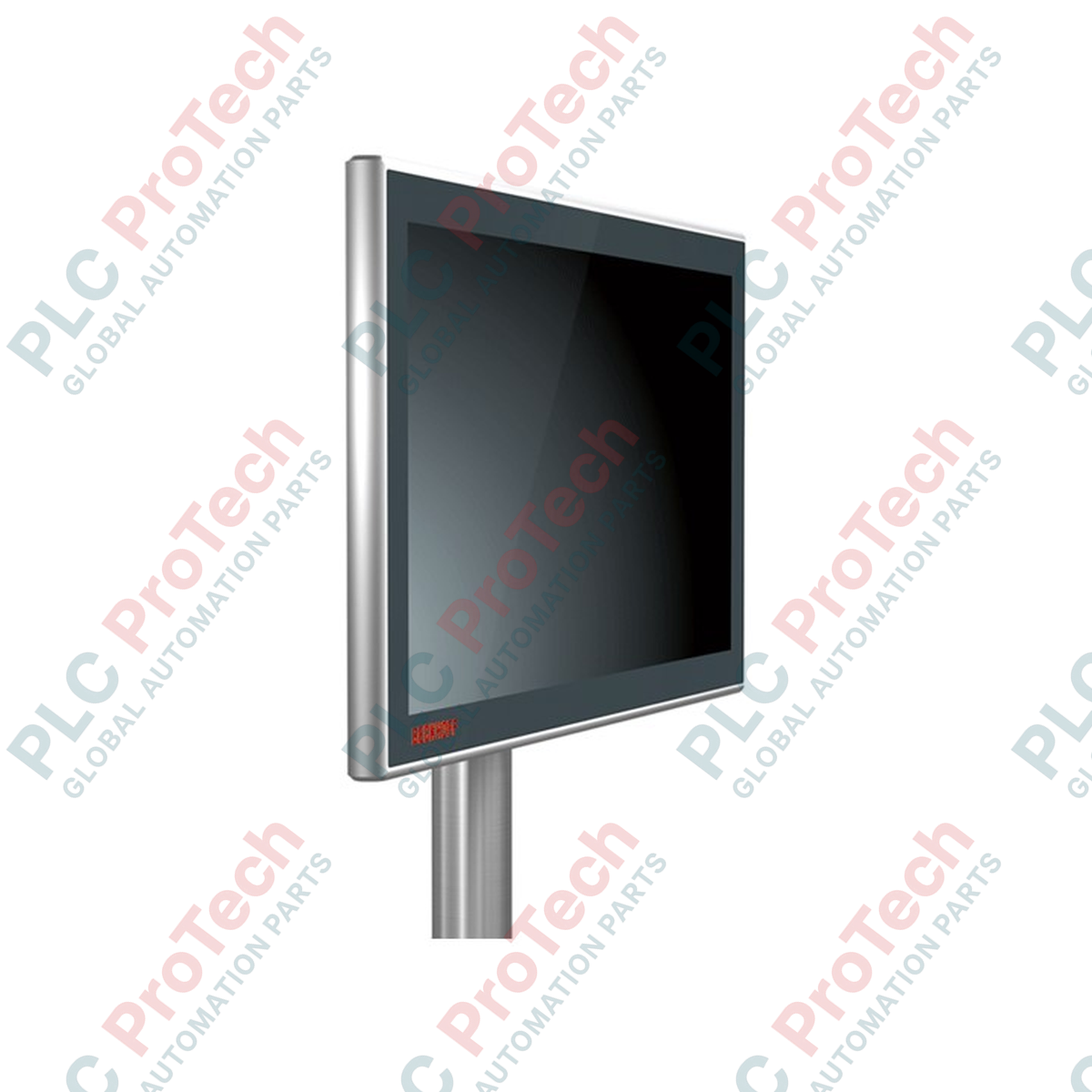

Beckhoff CP3913-0010 แผงควบคุมระบบมัลติทัช ซีรีส์ CP39xx

SKU CP3913-0010

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP3913-0010
Origin เยอรมนี
Product Type: แผงควบคุมแบบมัลติทัช
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 420 มม. x 320 มม. x 150 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Beckhoff CP3913-0010 ออกแบบมาให้ติดตั้งเข้ากับแขนโดยตรง ทำหน้าที่เป็นอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรระดับอุตสาหกรรมที่แข็งแรงทนทาน พร้อมการเชื่อมต่อ CP-Link 4 ขั้นสูง Control Panel นี้มีจอแสดงผลจอกว้างขนาด 12.1 นิ้วประสิทธิภาพสูง ปกป้องด้วยกระจกด้านหน้าที่ทนทานและติดตั้งอยู่ในตัวเครื่องอะลูมิเนียมที่แข็งแรง ใช้เทคโนโลยีหน้าจอสัมผัสแบบคาปาซิทีฟชนิดฉายภาพเพื่อรองรับการโต้ตอบด้วยหลายนิ้ว แม้ในสภาพแวดล้อมการผลิตที่สมบุกสมบัน ด้วยการทำงานผ่านโปรโตคอล CP-Link 4 เทอร์มินัลนี้รวมสัญญาณ DVI, USB 2.0 และไฟเลี้ยงไว้ในสาย Cat.6A มาตรฐานเส้นเดียว ทำให้ควบคุมการทำงานได้อย่างสมบูรณ์ในระยะไกลสูงสุด 100 เมตรจากพีซีอุตสาหกรรมโดยไม่มีการลดทอนสัญญาณ

คุณสมบัติ

จอแสดงผลจอกว้างความละเอียดสูง: แผงจอ TFT ขนาด 12.1 นิ้ว รองรับความละเอียดสูงสุด 1280 x 800 พิกเซล พร้อมคอนทราสต์สูงและมุมมองกว้าง
อินเทอร์เฟซ CP-Link 4: ส่งสัญญาณ DVI, USB 2.0 (100 Mbit/s) และไฟเลี้ยงผ่านระยะทางสูงสุด 100 เมตร โดยใช้สายอีเทอร์เน็ต Cat.6A มาตรฐาน
ตัวเครื่องอุตสาหกรรมทนทาน: ตัวเครื่องอะลูมิเนียมคุณภาพสูงพร้อมแผงกระจกด้านหน้าแบบไร้รอยต่อมาตรฐาน IP65 เพื่อป้องกันความชื้น ฝุ่น และอนุภาคต่าง ๆ แทรกซึม
มัลติทัชแบบคาปาซิทีฟ: รองรับการควบคุมด้วยท่าทางที่ซับซ้อน การป้อนข้อมูลด้วยหลายนิ้ว และการใช้งานร่วมกับถุงมืออุตสาหกรรมแบบบาง
ตัวเลือกการติดตั้งที่ยืดหยุ่น: บล็อกเชื่อมต่อในตัวพร้อมรูเกลียว M6 จำนวน 4 รู โดยเว้นระยะห่าง 100 x 100 มม. ออกแบบมาสำหรับการผสานรวมกับระบบแขนติดตั้งที่หมุนและปรับเอียงได้หลากหลายรูปแบบ

การใช้งาน

การแสดงผลและการวินิจฉัยเครื่องจักรในสายการประกอบยานยนต์
เซลล์ควบคุมการจัดการวัสดุและสถานีงานหุ่นยนต์
การตรวจสอบและควบคุมกระบวนการในสายการผลิตยาและบรรจุภัณฑ์อาหาร
การใช้งานโดยตรงที่ระดับเครื่องจักร ซึ่งต้องใช้เทอร์มินัลที่ติดตั้งเหนือศีรษะหรือบนแขนแบบหมุน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff
หมายเลขรุ่น / หมายเลขสินค้า	CP3913-0010
ขนาดจอแสดงผล	12.1 นิ้ว (จอกว้าง)
ความละเอียด	1280 x 800 พิกเซล
เทคโนโลยีหน้าจอสัมผัส	หน้าจอสัมผัสแบบคาปาซิทีฟชนิดฉายภาพ (PCT) รองรับหลายนิ้ว
ประเภทอินเทอร์เฟซ	CP-Link 4 (เทคโนโลยีสายเคเบิลเดี่ยวหรือสองเส้น)
ระยะทางสูงสุด	สูงสุด 100 เมตรผ่านสาย Cat.6A
ขั้วต่อ	ขั้วต่อแบบกลม M12 จำนวน 2 ตัว (มาตรฐาน IP65)
วัสดุตัวเครื่อง	ตัวเครื่องอะลูมิเนียมพร้อมกระจกด้านหน้าแบบใส
ระดับการป้องกัน	IP65 (ป้องกันฝุ่นและลำฉีดน้ำแรงดันต่ำได้อย่างสมบูรณ์)
อุณหภูมิขณะทำงาน	0 ถึง 50 องศาเซลเซียส
รูปแบบเกลียวสำหรับติดตั้ง	รูเกลียว M6 จำนวน 4 รู ระยะห่างแบบเมทริกซ์ 100 x 100 มม.
น้ำหนักจัดส่ง (คำนวณ)	5.0 กก.
ขนาดบรรจุภัณฑ์ (คำนวณ)	420 มม. x 320 มม. x 150 มม.

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ตขั้วต่อ	ประเภทพิน / การเข้ารหัส	การกำหนดฟังก์ชัน
ขั้วต่อ 1 (CP-Link 4)	M12, แบบเข้ารหัส X, ตัวเมีย 8 พิน	สัญญาณความเร็วสูง CP-Link 4 (วิดีโอ, USB 2.0 และการกำหนดค่าเทียบเท่า Power-over-Ethernet)
คอนเน็กเตอร์ 2 (ไฟเลี้ยงเสริม)	M12 รหัส T ตัวผู้ 4 พิน	อินพุตแหล่งจ่ายไฟ 24 V DC ภายนอกเสริม (ใช้สำหรับการติดตั้งระบบเทคโนโลยีแบบสองสาย)

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CP3913-0010 ทำงานอยู่ในซีรีส์ชุดควบคุมติดตั้งบนแขนประสิทธิภาพสูง CP39xx ของ Beckhoff โดยเป็นการเปลี่ยนผ่านเทคโนโลยีโดยตรงจากการเชื่อมต่อทางกายภาพแบบ DVI/USB ขยายระยะรุ่นเก่าไปสู่มาตรฐาน CP-Link 4 แบบสายเดียว โปรดทราบว่าโมดูลนี้ต้องใช้ชุดส่งสัญญาณ CP-Link 4 ที่สอดคล้องกันซึ่งติดตั้งที่ฝั่ง PC เช่น การ์ดส่งสัญญาณ PCIe CU8802 หรือ CU8803 เพื่อจัดการส่งข้อมูลรวมผ่านช่วงระยะ 100 เมตร

ข้อผิดพลาดที่พบบ่อยในการใช้งานและหมายเหตุทางวิศวกรรม

เมื่อใช้เทคโนโลยี One Cable Technology (OCT) ซึ่งจ่ายไฟพร้อมสัญญาณผ่านสาย Cat.6A เส้นเดียว ให้ตรวจสอบคุณลักษณะการสูญเสียพลังงานรวมของสาย สายคุณภาพต่ำหรือไม่มีชีลด์อาจทำให้แพ็กเก็ตสูญหายหรือจอรีเซ็ตกะทันหัน หากเดินขนานกับสายเอาต์พุตของไดรฟ์ปรับความถี่รอบตัวแปรแรงดันสูง (VFD) ตรวจสอบให้มีระยะห่างทางกายภาพจากสายไฟหลักในรางควบคุมอย่างน้อย 20 ซม.

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ใช้สายแพตช์อุตสาหกรรม M12 Cat.6A ที่ประกอบสำเร็จของแท้จาก Beckhoff เสมอ เพื่อรับประกันความสมบูรณ์ของสัญญาณในระยะสูงสุด 100 เมตร ก่อนเสียบคอนเน็กเตอร์ CP-Link 4 ขณะระบบมีกระแสไฟ ให้ตรวจสอบว่าการ์ดส่งสัญญาณปิดอยู่ ตรวจสอบให้แน่ใจว่าโครงสร้างโลหะของแขนยึดเชื่อมต่อกับสายกราวด์หลักของเครื่องจักร เพื่อระบายการสะสมของไฟฟ้าสถิตบนอินเทอร์เฟซหน้าจอสัมผัสแบบคาปาซิทีฟกระจก

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟออกจากระบบจ่ายไฟทั้งหมดที่ป้อนให้ชุดส่งสัญญาณและแหล่งจ่ายไฟเสริมก่อนเริ่มการติดตั้งทางกายภาพ อาร์กไฟฟ้าแรงสูงอาจทำให้ตัวควบคุมหน้าจอสัมผัสแบบคาปาซิทีฟภายในที่ไวต่อความเสียหายชำรุดได้ ตรวจสอบให้แน่ใจว่าชุดแขนยึดมีพิกัดทางกลเพียงพอสำหรับรองรับน้ำหนักคงที่อย่างน้อย 15 กก. ก่อนติดตั้งแผงควบคุม

ตรวจสอบปะเก็นของบล็อกจุดต่อ และตรวจสอบให้แน่ใจว่ารูเกลียวยึด M6 จำนวน 4 รูไม่มีเศษสิ่งสกปรก จัดแนวอะแดปเตอร์ขายึดให้ตรงกับรูปแบบจุดยึดที่แผงด้านหลัง

ยึดอุปกรณ์เข้ากับแขนยึดด้วยสกรู M6 โดยให้ความลึกของเกลียวที่ขบกันอยู่ระหว่าง 8 มม. ถึง 12 มม. ขันด้วยมือสลับลำดับกันจนได้แรงบิด 4.5 Nm

เดินสาย Cat.6A ผ่านท่อแขนยึด โดยหลีกเลี่ยงการหักงอที่แหลมคม (ตรวจสอบให้แน่ใจว่ารัศมีการโค้งงอแบบคงที่ขั้นต่ำเท่ากับ 8 เท่าของเส้นผ่านศูนย์กลางสาย) ต่อสาย M12 CP-Link 4 รหัส X เข้ากับคอนเน็กเตอร์หมายเลข 1 และขันปลอกล็อกเกลียวให้แน่น

สำหรับระบบแบบสองสาย ให้ต่อแหล่งจ่ายไฟเสริม 24 V DC เข้ากับคอนเน็กเตอร์ M12 รหัส B หมายเลข 2 ตรวจสอบความต้านทานต่อกราวด์ก่อนจ่ายไฟให้ระบบควบคุม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

CP3913-0010 สามารถใช้งานด้วยสายอีเทอร์เน็ตมาตรฐานได้หรือจำเป็นต้องใช้สายเฉพาะ

CP3913-0010 ใช้สายแพตช์อุตสาหกรรมมาตรฐานแบบ RJ45 ไปยัง M12 แบบ X-coded Cat.6A สำหรับ CP-Link 4 อย่างไรก็ตาม ขอแนะนำอย่างยิ่งให้ใช้สายทองแดงแบบมีชีลด์สองชั้นที่ได้รับการรับรองจาก Beckhoff เพื่อให้มั่นใจถึงความสมบูรณ์ของสัญญาณอย่างต่อเนื่องและป้องกันแรงดันไฟฟ้าตกตลอดระยะ 100 เมตร

One Cable Technology และ Two Cable Technology สำหรับแผงควบคุมนี้แตกต่างกันอย่างไร

ใน One Cable Technology ทั้งสัญญาณข้อมูลและไฟเลี้ยงใช้งาน 24V DC จะส่งผ่านสาย CP-Link 4 Cat.6A เส้นเดียว ส่วนใน Two Cable Technology ข้อมูลจะส่งผ่านสาย CP-Link 4 ขณะที่จ่ายไฟแยกต่างหากผ่านขั้วต่อ M12 เสริม

หน้าจอมัลติทัชสามารถใช้งานขณะสวมถุงมือทำงานอุตสาหกรรมทั่วไปได้หรือไม่

ได้ เทคโนโลยีทัชแบบคาปาซิทีฟชนิดตรวจจับการเปลี่ยนแปลงของความจุไฟฟ้า (PCT) ในส่วนหน้ากระจกได้รับการกำหนดค่าให้ตรวจจับการสัมผัสหลายจุดผ่านถุงมือไนไตรล์ ลาเท็กซ์แบบบางมาตรฐาน หรือถุงมือนิรภัยอุตสาหกรรมเฉพาะที่รองรับหน้าจอสัมผัส

โมดูลส่งสัญญาณของ Beckhoff รุ่นใดบ้างที่เข้ากันได้กับแผงควบคุมนี้

CP3913-0010 สามารถใช้งานร่วมกับการ์ดส่งสัญญาณ PCIe ของ Beckhoff (เช่น FC9062) และโมดูลกล่องส่งสัญญาณแบบแยกอิสระ (เช่น CU8802 หรือ CU8803) ที่รองรับมาตรฐานฟิสิคัลเลเยอร์ CP-Link 4
