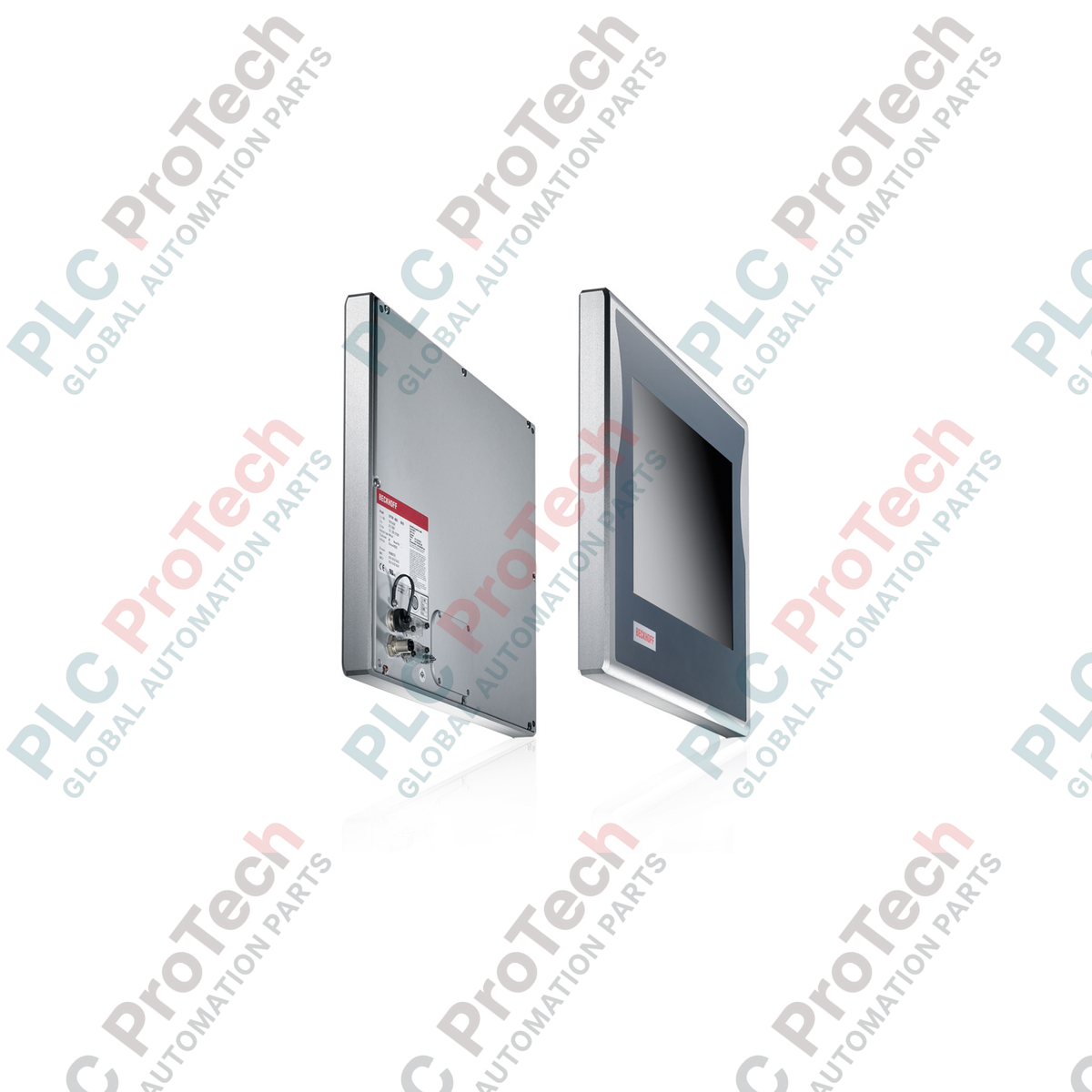

Beckhoff CP7722-0000-0050 พาเนลพีซีควบคุมขนาด 15 นิ้ว ซีรีส์ CP77xx

SKU CP7722-0000-0050

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CP7722-0000-0050
Country of origin:เยอรมนี
Product Type: พีซีแผงควบคุม
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาสำหรับการแสดงผลระดับเครื่องจักรประสิทธิภาพสูงและการติดตั้งแขนยึดโดยตรง Beckhoff CP7722-0000-0050 ผสานจอแสดงผลความละเอียดสูงเข้ากับฮาร์ดแวร์คอมพิวเตอร์อุตสาหกรรมที่แข็งแกร่ง อุปกรณ์นี้ได้รับการออกแบบให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมการผลิตที่รุนแรง โดยมี ระดับการป้องกัน IP65 รอบด้าน เพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในจากฝุ่น ความชื้น และสายน้ำแรงดันสูง ระบบใช้โปรเซสเซอร์แบบมัลติคอร์ Intel Atom จึงรองรับการทำงานแบบกำหนดเวลาได้แน่นอนสำหรับแอปพลิเคชันระบบอัตโนมัติและ HMI ที่ต้องการประสิทธิภาพสูงบน TwinCAT โดยไม่ต้องใช้ส่วนประกอบระบายความร้อนแบบแอ็กทีฟ

คุณสมบัติเด่น

การแสดงผลสำหรับอุตสาหกรรม: จอแสดงผล TFT แบบแอกทีฟเมทริกซ์ขนาด 15 นิ้ว พร้อมความละเอียด XGA 1024 x 768 ที่คมชัด
การป้องกันรอบด้าน: ตัวเครื่องอะลูมิเนียมมาตรฐาน IP65 รอบด้าน ช่วยขจัดความจำเป็นในการใช้ตู้ป้องกันหรือตัวเรือนเสริม
การเชื่อมต่อที่ยืดหยุ่น: ช่องสัญญาณอีเทอร์เน็ต 10/100/1000BASE-T อิสระ 2 ช่อง พร้อมอินเทอร์เฟซขั้วต่อแบบปิดผนึก IP65
การติดตั้งที่มีประสิทธิภาพ: การเตรียมแผงด้านหลังด้วยรูเกลียว M6 x 18 มม. จำนวน 4 รู ซึ่งเหมาะสำหรับติดตั้งอะแดปเตอร์แขนยึด
ความน่าเชื่อถือแบบโซลิดสเตต: สื่อจัดเก็บข้อมูลแบบไม่ลบเลือน CFast ช่วยให้ทนต่อการเขียนซ้ำสูงและทนต่อแรงสั่นสะเทือน

การใช้งานในอุตสาหกรรมทั่วไป

สายการประกอบยานยนต์และการแสดงผลเซลล์งานหุ่นยนต์
เครื่องจักรในอุตสาหกรรมอาหาร เครื่องดื่ม และบรรจุภัณฑ์ที่ต้องใช้ระบบควบคุมซึ่งรองรับการล้างทำความสะอาด
แผงควบคุมเครื่องมือกลและอินเทอร์เฟซผู้ปฏิบัติงาน CNC แบบกระจาย
ระบบควบคุมกระบวนการที่ผสานรวมกับสถาปัตยกรรม EtherCAT ทั่วทั้งโรงงาน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิค	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
รุ่น / หมายเลขสินค้า	CP7722-0000-0050
ขนาดจอแสดงผลและอัตราส่วนภาพ	15 นิ้ว / 4:3
ความละเอียดจริง	1024 x 768 พิกเซล
สถาปัตยกรรมโปรเซสเซอร์	Intel Atom ซีรีส์ x5-E39xx (การกำหนดค่าแบบดูอัลคอร์หรือควอดคอร์)
หน่วยความจำระบบ (RAM)	สูงสุด 8 GB DDR3L หรือ DDR4 (ขึ้นอยู่กับการกำหนดค่า)
อินเทอร์เฟซจัดเก็บข้อมูล	สล็อตการ์ด CFast 1 ช่อง (เข้าถึงได้ผ่านฝาครอบ IP65)
อินเทอร์เฟซอีเทอร์เน็ต	2 x 10/100/1000BASE-T (ขั้วต่อ RJ45 IP65)
การเชื่อมต่ออนุกรม	1 x RS232, DIN 12 พิน (พอร์ตแผงด้านหลัง IP65)
แรงดันไฟเลี้ยง	24 V DC (+20% / -15%)
ระดับการป้องกันตัวเครื่อง	IP65 (ปิดผนึกมิดชิดทุกด้าน)
อุณหภูมิขณะทำงาน	0 ถึง 45 องศาเซลเซียส
รูปแบบการติดตั้ง	รูเกลียว M6 x 18 มม. จำนวน 4 รูที่แผงด้านหลัง
น้ำหนักจัดส่ง (คำนวณ)	8.00 กก.

การเชื่อมต่อและอินเทอร์เฟซ

ตัวระบุพอร์ต	ประเภทขั้วต่อ	การกำหนดฟังก์ชัน
อินพุตไฟเลี้ยง	ขั้วต่อ IP65 3 พิน	ไฟเลี้ยงระบบ 24 V DC, กราวด์ และ PE
LAN 1 / LAN 2	ขั้วต่อ RJ45 แบบวงกลม IP65	ลิงก์อีเทอร์เน็ตกิกะบิตคู่สำหรับเครือข่ายควบคุมและเครือข่ายโรงงาน
COM1	DIN 12 พิน (IP65)	อินเทอร์เฟซอนุกรม RS232 (ต้องใช้อะแดปเตอร์ D-sub 9 พิน)

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CP7722-0000-0050 อยู่ในกลุ่มผลิตภัณฑ์ CP77xx รุ่นเก่า ซึ่งปรับให้เหมาะสำหรับการแสดงผลเฉพาะที่ที่ต้องการความน่าเชื่อถือสูง เมื่ออัปเกรดจากรุ่นเก่าขนาด 12 นิ้วหรือ 15 นิ้ว ให้ตรวจสอบการกำหนดค่าระดับรันไทม์ของ TwinCAT 3 อุปกรณ์ที่สร้างด้วย Intel Atom x5-E3930 จัดอยู่ในประเภทประสิทธิภาพ 40 ขณะที่การกำหนดค่าด้วย x5-E3940 ต้องใช้ใบอนุญาตประเภทประสิทธิภาพ 50 การคงขนาดอินเทอร์เฟซแขนยึดเดิมไว้อย่างถูกต้องช่วยให้สามารถสับเปลี่ยนเครื่องได้อย่างราบรื่น โดยปรับเปลี่ยนโครงสร้างเพียงเล็กน้อย

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจาก Panel PC นี้มีโครงสร้างอะลูมิเนียมแบบปิดสนิทและไม่มีพัดลม การจัดการความร้อนจึงอาศัยการพาความร้อนตามธรรมชาติอย่างเคร่งครัด หลีกเลี่ยงการติดตั้งเครื่องในบริเวณที่สัมผัสแหล่งความร้อนจากการแผ่รังสีโดยตรง หรือในช่องปิดที่มีการไหลเวียนอากาศจำกัด เนื่องจากอุณหภูมิที่สูงเกิน 45 degC จะทำให้โปรเซสเซอร์ลดความเร็วโดยอัตโนมัติเพื่อปกป้องซิลิคอนภายใน

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เพื่อรับรองความสมบูรณ์ของระดับการป้องกัน IP65 อย่างเต็มรูปแบบ สายเคเบิลอุตสาหกรรมที่ใช้เชื่อมต่อทั้งหมดต้องติดตั้งปลอกซีลแบบเกลียวที่ถูกต้องและขันให้ได้แรงบิดตามที่กำหนด ห้ามใช้สาย RJ45 มาตรฐานที่ไม่มีปลอกหุ้มภายนอกสำหรับงานอุตสาหกรรมระดับ IP65 กับเครื่องจักรที่กำลังทำงาน เนื่องจากความชื้นที่แทรกซึมผ่านพอร์ตแบ็กเพลนจะทำให้เครือข่ายหลุดเป็นระยะและอาจทำให้เกิดข้อผิดพลาดทางลอจิก

แนวทางการติดตั้ง

คำเตือนสำคัญ: ก่อนติดตั้ง เดินสาย หรือซ่อมบำรุง Panel PC นี้ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 24 V DC ในพื้นที่ถูกตัดพลังงานแล้ว ห้ามเชื่อมต่อหรือถอดอินเทอร์เฟซแบบวงกลม IP65 ขณะวงจรไฟฟ้ายังมีกระแสไฟ เพื่อป้องกันหน้าสัมผัสเสื่อม การเกิดอาร์กไฟฟ้า หรือความเสียหายต่อชิปสื่อสารภายใน

1

การติดตั้งเชิงกล: จัดแนวด้านหลังของ Panel PC ให้ตรงกับอะแดปเตอร์แขนยึด ยึดด้วยสลักเกลียว M6 ขนาด 4 ตัว โดยตรวจสอบให้ระยะเกลียวที่สอดเข้าไปไม่เกินความลึกแบ็กเพลนสูงสุด 18 มม. ขันให้ได้ตามข้อกำหนดเพื่อให้แรงบิดกระจายอย่างสม่ำเสมอ

2

การต่อลงดินศักย์เท่ากัน: จัดให้มีการเชื่อมต่อลงดินเพื่อการทำงานแบบอิมพีแดนซ์ต่ำระหว่างสกรูต่อลงดินเฉพาะบนแชสซีตัวเครื่องกับราง PE ของโครงเครื่องจักร

3

การเชื่อมต่ออินเทอร์เฟซ: เดินสาย Ethernet สายอนุกรม และสายไฟ 24 V DC ผ่านแขนยึดอย่างมั่นคง โดยหลีกเลี่ยงการดัดโค้งหักงอ ร้อยและล็อกขั้วต่อแบบวงกลมแต่ละตัวจนเข้าที่สนิท เพื่อกดซีลยางในตัวให้แนบสนิท

4

การตรวจสอบกำลังไฟ: จ่ายไฟ 24 V DC และตรวจสอบลำดับการบูตระบบ ปรับการตั้งค่าการแสดงผลโดยใช้อินเทอร์เฟซแบบสัมผัสหรือแป้นพิมพ์ภายนอกที่เชื่อมต่ออยู่ตามพารามิเตอร์การปฏิบัติงานในพื้นที่

FAQ

Beckhoff CP7722-0000-0050 Panel PC มีระดับการป้องกัน IP เท่าใด

CP7722-0000-0050 มีระดับการป้องกันโดยรอบ IP65 ซึ่งหมายความว่าสามารถป้องกันฝุ่นได้อย่างสมบูรณ์และป้องกันน้ำที่ฉีดจากทุกทิศทาง สามารถติดตั้งโดยตรงบนแขนยึดในสภาพแวดล้อมที่ต้องล้างทำความสะอาดได้โดยไม่ต้องมีตู้ครอบเพิ่มเติม

รุ่นนี้ต้องใช้ระดับประสิทธิภาพการให้สิทธิ์ใช้งาน TwinCAT ระดับใด

ระดับการให้สิทธิ์ใช้งานขึ้นอยู่กับการกำหนดค่าคอร์ของโปรเซสเซอร์ สำหรับรุ่นที่ติดตั้ง Intel Atom ดูอัลคอร์ x5-E3930 ต้องใช้คลาสประสิทธิภาพ TwinCAT 3 ระดับ 40 ส่วนรุ่นที่กำหนดค่าด้วยควอดคอร์ x5-E3940 ต้องใช้คลาสประสิทธิภาพระดับ 50

จะเชื่อมต่ออินเทอร์เฟซอนุกรม D-sub มาตรฐาน 9 พินเข้ากับเครื่องนี้ได้อย่างไร

แบ็กเพลนมีขั้วต่ออนุกรม DIN 12 พินแบบซีล การเชื่อมต่ออุปกรณ์ RS232 มาตรฐานจำเป็นต้องใช้สายอะแดปเตอร์เฉพาะ ซึ่งแปลงอินเทอร์เฟซ DIN 12 พินเป็นการเชื่อมต่อ D-sub มาตรฐาน 9 พิน โดยยังคงความสมบูรณ์ของโครงสร้าง

Panel PC นี้จำเป็นต้องใช้ระบบระบายความร้อนด้วยพัดลมแบบแอ็กทีฟหรือไม่

ไม่จำเป็น เครื่องนี้ใช้การออกแบบแบบไม่มีพัดลม โดยอาศัยการระบายความร้อนตามธรรมชาติผ่านตัวเครื่องอะลูมิเนียม สิ่งสำคัญคือต้องใช้งานเครื่องภายในช่วงอุณหภูมิ 0 ถึง 45 องศาเซลเซียสตามที่กำหนด และหลีกเลี่ยงการติดตั้งในบริเวณที่มีการไหลเวียนอากาศจำกัด
