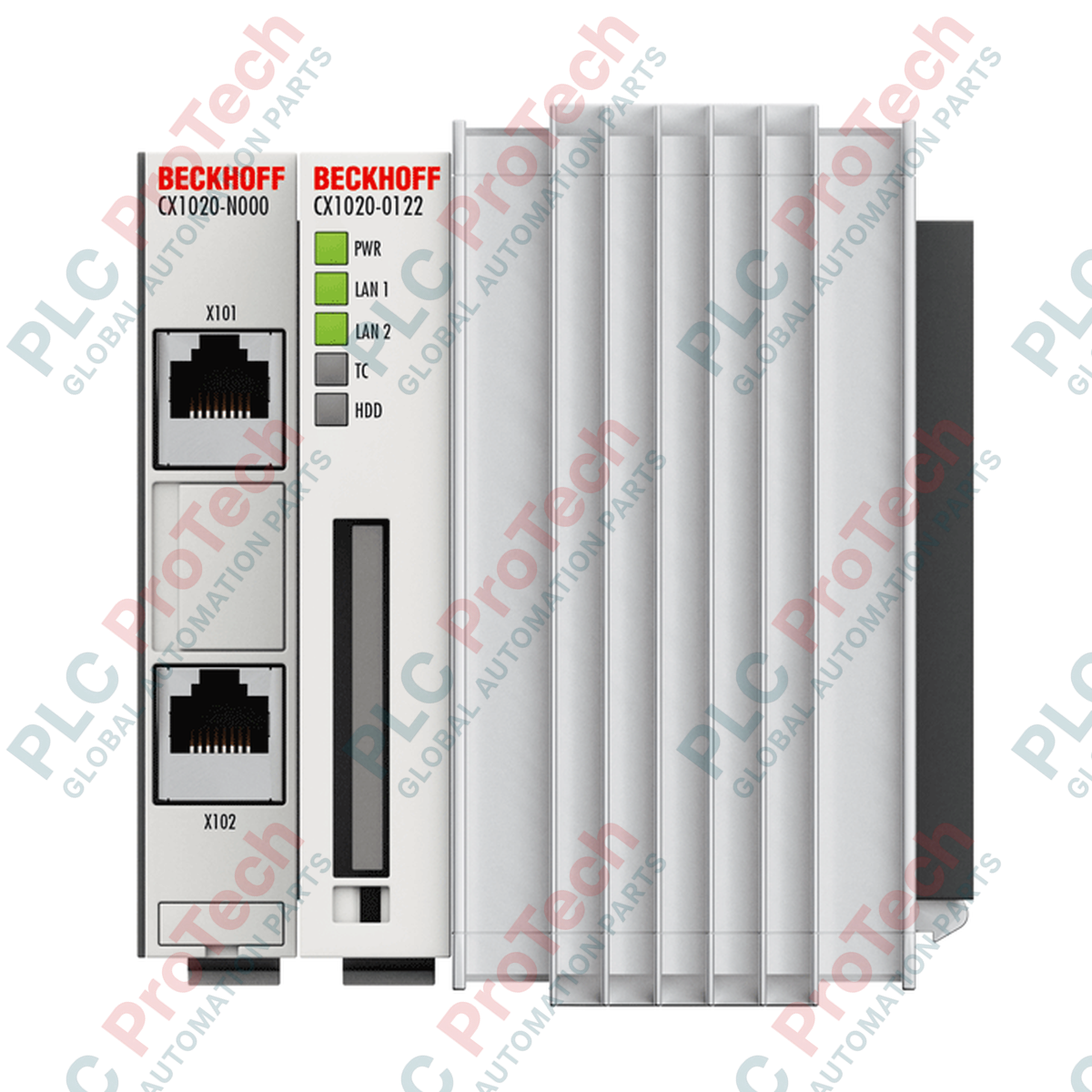

สำหรับการทำงานอัตโนมัติที่ซับซ้อนซึ่งต้องการประสิทธิภาพระดับอุตสาหกรรมโดยเฉพาะ Beckhoff CX1020-0123 ทำหน้าที่เป็นหน่วยประมวลผลกลางของระบบควบคุม CX แบบโมดูลาร์ ขับเคลื่อนด้วย โปรเซสเซอร์ Intel Celeron M ULV ที่ทำงานด้วยความถี่สัญญาณนาฬิกาคงที่ 1 GHz คอนโทรลเลอร์แบบฝังตัวนี้มอบการควบคุมและการเชื่อมต่อความเร็วสูงที่กำหนดเวลาได้แน่นอน ในรูปแบบกะทัดรัดสำหรับติดตั้งบนราง DIN อุปกรณ์นี้ได้รับการปรับให้เหมาะกับการควบคุมโดยใช้ PC แบบผสานรวม โดยมีสถาปัตยกรรมการทำงานที่ออกแบบมาสำหรับสภาพแวดล้อม TwinCAT 2 NC I โดยเฉพาะ พร้อมพอร์ต Ethernet RJ45 คู่และอินเทอร์เฟซขยายแบบโมดูลาร์ โมดูล CPU พื้นฐาน นี้จึงรองรับการผสานรวมกับเทอร์มินัล I/O และชุดจ่ายไฟมาตรฐานของ Beckhoff ได้อย่างราบรื่น
| พารามิเตอร์ | ค่า |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น / หมายเลขสินค้า | CX1020-0123 |
| ประเภทโปรเซสเซอร์ | Intel Celeron M ULV (1 GHz, 1 คอร์) |
| หน่วยความจำหลัก | DDR RAM ขนาด 256 MB (ขยายได้) |
| หน่วยความจำแฟลช | สล็อต Compact Flash (รวมการ์ด CF ขนาด 128 MB) |
| อินเทอร์เฟซ | 2 x RJ45 10/100 Mbit/s (สวิตช์ภายใน) |
| การวินิจฉัย | ไฟแสดงสถานะพลังงาน, ลิงก์/กิจกรรม LAN, สถานะ TC, การเข้าถึงแฟลช |
| สล็อตขยาย | 1 x Compact Flash Type I + II พร้อมกลไกดีดออก |
| การเชื่อมต่อบัสระบบ | ISA 16 บิต (PC/104) |
| ระบบปฏิบัติการ | Windows Embedded Standard 2009 |
| ซอฟต์แวร์ควบคุม | รันไทม์ TwinCAT 2 NC I |
| แหล่งจ่ายไฟ | ผ่านบัสระบบ (ผ่านโมดูล CX1100-xxxx ภายนอก) |
| การใช้พลังงานสูงสุด | 11 W |
| ขนาด (กว้าง x สูง x ลึก) | 96 มม. x 112 มม. x 99 มม. |
| อุณหภูมิขณะทำงาน | 0 ถึง +50 องศาเซลเซียส (ไม่มีการควบแน่น) |
| อุณหภูมิในการจัดเก็บ | -25 ถึง +85 องศาเซลเซียส |
| ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก | สอดคล้องตาม EN 60068-2-6 / EN 60068-2-27 |
| ระดับการป้องกัน | IP20 |
| น้ำหนักสุทธิ | 550 g |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
| พอร์ต / อินเทอร์เฟซ | ประเภท | การกำหนดฟังก์ชัน |
|---|---|---|
| LAN 1 (X101) | RJ45 (10/100 Mbit/s) | อีเทอร์เน็ตอุตสาหกรรม / การสื่อสารแบบเรียลไทม์ของ TwinCAT (พอร์ต 1) |
| LAN 2 (X102) | RJ45 (10/100 Mbit/s) | อีเทอร์เน็ตอุตสาหกรรม / การสื่อสารแบบเรียลไทม์ของ TwinCAT (พอร์ต 2) |
| ช่อง Compact Flash | ช่องใส่ CF Type I+II | พื้นที่จัดเก็บไดรฟ์ระบบ / พื้นที่จัดเก็บรีจิสทรีแบบไม่ลบเลือนและไฟล์แอปพลิเคชัน |
| บัสระบบ (ด้านขวา) | PC/104 ISA 16 บิต | การสื่อสารโดยตรงและการเชื่อมต่อบัสจ่ายไฟไปยังโมดูลจ่ายไฟ CX1100 |
โมดูล CPU CX1020-0123 ต้องใช้โมดูลจ่ายไฟจากซีรีส์ CX1100 ที่สอดคล้องกัน (เช่น CX1100-0001 สำหรับ K-bus หรือ CX1100-0003 สำหรับขั้วต่อ E-bus/EtherCAT) เพื่อการสื่อสารผ่านบัสโดยตรง การเปลี่ยนรุ่น CX รุ่นเก่าที่ไม่มีอีเทอร์เน็ตแบบสวิตช์จำเป็นต้องอัปเดตการกำหนดค่าระบบภายใน TwinCAT โปรดทราบว่าตัวเลือกหน่วยความจำ (256 MB เทียบกับ 1 GB) และรุ่นระบบปฏิบัติการ (Windows Embedded Standard 2009 เทียบกับ Windows CE) ต้องจับคู่ให้ถูกต้อง หากย้ายโปรแกรมควบคุมที่มีอยู่ เพื่อป้องกันข้อผิดพลาดในการทำงาน
ระบบนี้อาศัยการระบายความร้อนแบบพาความร้อน ห้ามติดตั้งในแนวนอนโดยเด็ดขาด เนื่องจากจะรบกวนการไหลเวียนของอากาศและทำให้เกิดความร้อนสะสมเฉพาะจุด ซึ่งนำไปสู่การลดความเร็วฮาร์ดแวร์โดยอัตโนมัติเพื่อควบคุมอุณหภูมิ เมื่อออกแบบตู้ควบคุม ให้ตรวจสอบว่ามีพื้นที่ว่างเหนือและใต้โมดูล CX อย่างน้อย 30 มม. เพื่อยืดอายุการใช้งานของหน่วยความจำแฟลช ให้เปิดใช้งาน Enhanced Write Filter (EWF) หรือ File-Based Write Filter (FBWF) ในระบบปฏิบัติการเสมอ เพื่อเปลี่ยนเส้นทางการเขียนบันทึกที่ไม่จำเป็นออกจากการ์ด Compact Flash
ก่อนเปิดระบบเป็นครั้งแรก ตรวจสอบให้แน่ใจว่าการ์ด Compact Flash ใส่เข้าที่อย่างแน่นหนาและกลไกล็อกปิดอยู่ ห้ามถอดเปลี่ยนขณะระบบทำงานหรือดึงการ์ดออกในขณะที่ไฟ LED แสดงการเข้าถึงดิสก์สีเขียวยังติดอยู่ เนื่องจากอาจทำให้ไดรฟ์ระบบเสียหายทั้งหมด ต้องดำเนินการกำหนดค่าบัสทางกายภาพให้เสร็จสมบูรณ์ (เชื่อมต่อขั้วต่อ K-bus หรือ E-bus) เมื่อแร็กทั้งหมดถูกตัดไฟจนไม่มีพลังงานแล้วเท่านั้น
ตัดการเชื่อมต่อแหล่งจ่ายไฟทั้งหมด และตรวจสอบว่าไม่มีแรงดันไฟฟ้าคงเหลือบนบัสระบบก่อนติดตั้งหรือถอดโมดูล หากไม่ตัดไฟออกจากชุดประกอบ อาจทำให้บัสระบบ PC/104, CPU หลัก และขั้วต่อ I/O ที่เชื่อมต่ออยู่เสียหายทางไฟฟ้าอย่างถาวร
ติดตั้งโมดูล CPU CX1020-0123 บนราง DIN มาตรฐานขนาด 35 มม. (EN 60715) ในแนวตั้ง
ดันโมดูล CPU ไปทางซ้ายตามรางให้แน่น เพื่อให้ขั้วต่อบัสระบบ PC/104 ในตัวล็อกเข้ากับโมดูลจ่ายไฟ CX1100 ที่อยู่ติดกัน
ใส่การ์ด Compact Flash ที่ฟอร์แมตแล้วลงในช่องขยายด้านหน้าโดยเฉพาะ ตรวจสอบให้แน่ใจว่าการ์ดล็อกเข้าที่อย่างแน่นหนา
เชื่อมต่อสายเครือข่ายและสายสื่อสารเข้ากับอินเทอร์เฟซ RJ45 โดยตรวจสอบให้แน่ใจว่าสายมีการต่อลงกราวด์ของชีลด์อย่างถูกต้อง
