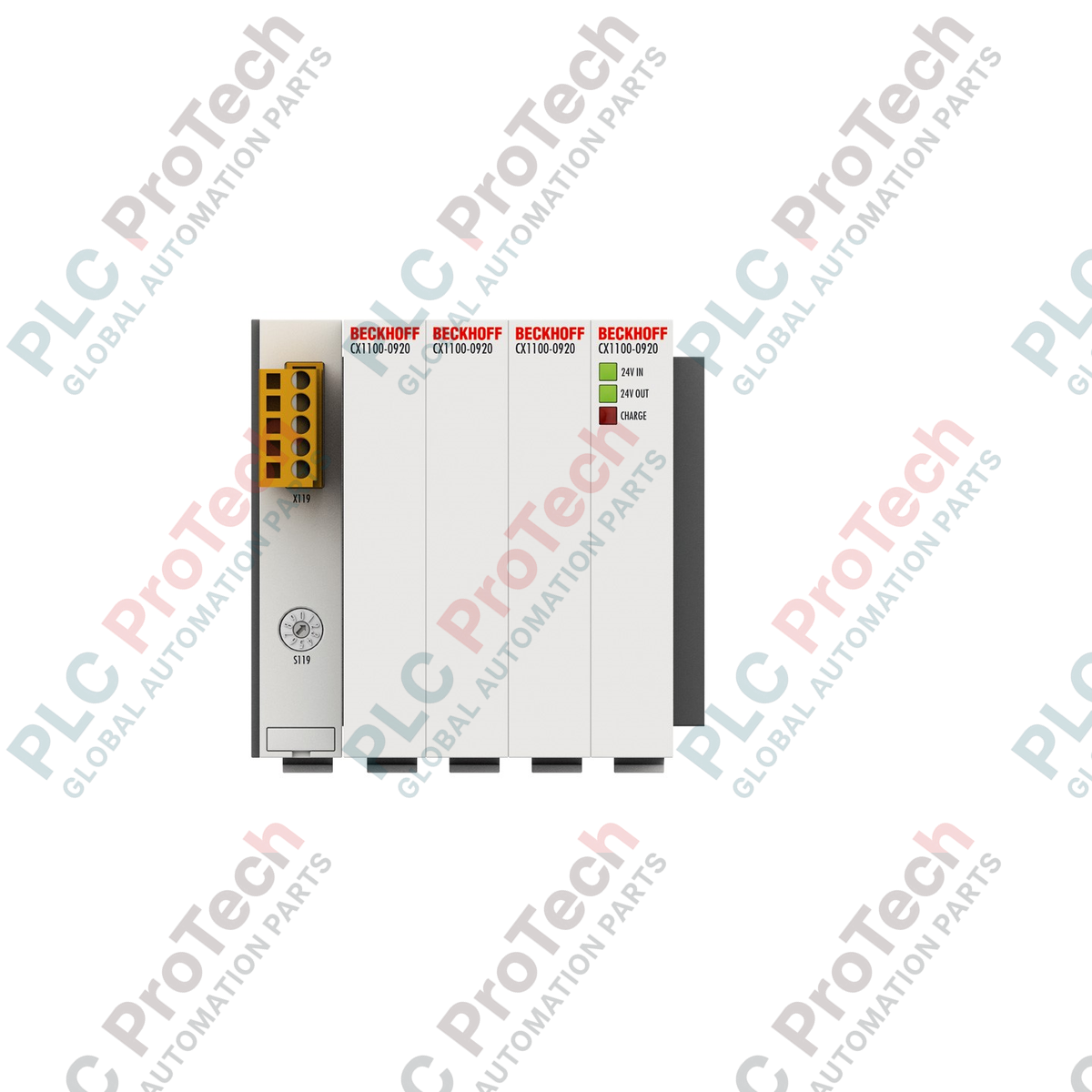

Beckhoff CX1100-0920 โมดูล UPS ซีรีส์ CX

SKU CX1100-0920

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX1100-0920
Origin เยอรมนี
Product Type: โมดูล UPS
Payment: T/T, Western Union
Weight: 0.5 kg
Dimensions: 95 มม. x 100 มม. x 91 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

Beckhoff CX1100-0920 เป็นโมดูล UPS แบบตัวเก็บประจุในตัวที่ออกแบบมาเพื่อจ่ายไฟสำรองระยะสั้นสำหรับการปิดระบบอย่างเป็นระเบียบ และรองรับการเชื่อมต่อกับบัสระบบโดยตรงสำหรับ Embedded PC ซีรีส์ CX โมดูลฮาร์ดแวร์นี้ทำงานผ่านอินเทอร์เฟซระบบ ISA PC/104 มาตรฐาน 16 บิต และป้องกันการสูญเสียข้อมูลสำคัญระหว่างไฟฟ้าหลักขัดข้องกะทันหันด้วยการจ่ายพลังงานสำรองโดยตรงให้ CPU หลัก ด้วยการใช้อัลตราคาปาซิเตอร์ที่ทนทานแทนเคมีแบตเตอรี่ไฟฟ้าเคมี อุปกรณ์นี้จึงทำงานได้โดยไม่ต้องบำรุงรักษาและทนต่ออุณหภูมิสูงได้ดีในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง

คุณสมบัติ

เทคโนโลยีการจัดเก็บพลังงานแบบตัวเก็บประจุ: จัดเก็บพลังงานโดยไม่ต้องบำรุงรักษาด้วยโกลด์คาปาซิเตอร์ ช่วยขจัดการเสื่อมสภาพทางเคมีและการเสื่อมอายุของแบตเตอรี่
อินเทอร์เฟซ PC/104 ในตัว: การเชื่อมต่อข้อมูลและพลังงาน ISA 16 บิตเข้ากับชุดคอนโทรลเลอร์แบบฝังโดยตรงได้อย่างราบรื่น
เวลาสำรองที่ปรับได้: สามารถกำหนดช่วงเวลาสำรองตามโหลดผ่านซอฟต์แวร์ระบบ เพื่อให้ตรงกับรอบการปิดระบบของ CPU แต่ละรุ่น
ชุดไฟแสดงผลเพื่อการวินิจฉัย: LED บนตัวเครื่องแสดงสถานะแบบเรียลไทม์สำหรับอินพุต 24 V DC เอาต์พุต 24 V DC และสถานะการชาร์จ

การใช้งาน

การบันทึกข้อมูลแบบคงอยู่: ตรวจสอบให้แน่ใจว่ารีจิสทรีตัวแปรแบบคงอยู่ของ TwinCAT ถูกเขียนลงหน่วยความจำแฟลชแบบไม่ลบเลือนอย่างครบถ้วนระหว่างไฟฟ้าดับ
การหยุดเครื่องจักรอย่างเป็นระเบียบ: จ่ายไฟให้วงจรควบคุมกระแสต่ำที่สำคัญ เพื่อให้เครื่องจักรที่กำลังทำงานอยู่เข้าสู่สภาวะทางกายภาพที่ปลอดภัยก่อนปิดการจ่ายไฟให้ CPU โดยสมบูรณ์
โครงข่ายไฟฟ้าไม่เสถียร: ชดเชยไฟฟ้าขัดข้องชั่วขณะและแรงดันไฟฟ้าตกในโรงงานแปรรูปอุตสาหกรรมโดยไม่ต้องรีบูตระบบ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	CX1100-0920
แรงดันไฟเลี้ยงขาเข้า	24 V DC (-15% / +20%)
สื่อจัดเก็บพลังงาน	แบบตัวเก็บประจุ (อัลตราคาปาซิเตอร์)
ความจุพลังงาน	40 As (แอมแปร์-วินาที)
กระแสเอาต์พุตสูงสุด	1.1 A ที่ 24 V DC
กระแสชาร์จสูงสุด	4.0 A
การสูญเสียพลังงานสูงสุด	2 W
มาตรฐานอินเทอร์เฟซ	ISA 16 บิต (มาตรฐาน PC/104)
ระดับการป้องกัน	IP20
อุณหภูมิในการทำงาน	0 ถึง +55 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 องศาเซลเซียส
ช่วงความชื้นสัมพัทธ์	สูงสุด 95% โดยไม่ควบแน่น
มาตรฐานและการรับรอง	CE, EN 61000-6-2 (ภูมิคุ้มกัน), EN 61000-6-4 (การปล่อยสัญญาณรบกวน)
ความทนทานต่อแรงสั่นสะเทือน / แรงกระแทก	เป็นไปตามมาตรฐาน EN 60068-2-6 / EN 60068-2-27
ขนาด (W x H x D)	95 มม. x 100 มม. x 91 มม.
น้ำหนักสุทธิของตัวเครื่อง	617 g
น้ำหนักขนส่ง (คำนวณ)	2.0 กก.

ข้อมูลเชิงลึกด้านวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

CX1100-0920 ได้รับการออกแบบมาโดยเฉพาะให้ใช้งานร่วมกับการกำหนดค่าฮาร์ดแวร์ CX1010, CX1020 และ CX1030 Embedded PC ของ Beckhoff โมดูลนี้ไม่รองรับสถาปัตยกรรมซีรีส์มัลติคอร์ CX2000 รุ่นใหม่กว่า ซึ่งใช้การจัดวางบัสและกลไกการเชื่อมต่อแหล่งจ่ายไฟที่แตกต่างกัน โปรดตรวจสอบเสมอว่าพินเฮดเดอร์การเชื่อมต่อ CPU ที่มีอยู่ตรงกับระยะห่างทางกายภาพของบัส PC/104 แบบ 16 บิต ก่อนล็อกโมดูลต่าง ๆ ในชุดเข้าด้วยกัน

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ชุดกักเก็บพลังงานแบบคาปาซิทีฟ เช่น CX1100-0920 มีเส้นโค้งการคายประจุแรงดันไฟฟ้าแบบเชิงเส้นเมื่อเทียบกับแบตเตอรี่เคมี ด้วยความจุ 40 As ระยะเวลาสำรองจริงจึงขึ้นอยู่กับโหลดเป็นอย่างมาก เมื่อใช้โหลดระบบสูงสุด 1.1 A จะจ่ายไฟได้นานประมาณ 36 วินาที ต้องกำหนดค่าระบบในอินเทอร์เฟซซอฟต์แวร์ TwinCAT ให้เรียกใช้รอบการเขียนข้อมูลถาวรลงดิสก์ทันทีเมื่อตรวจพบไฟเมนส์ขัดข้อง การใช้งานอุปกรณ์ต่อพ่วงภายนอกที่ไม่ได้รับไฟจาก CPU และใช้ไฟจากบัสโดยตรงผ่านสาย DC 24 V เดียวกันระหว่างไฟดับ อาจทำให้พลังงานสำรองแบบคาปาซิทีฟหมดลงอย่างรวดเร็ว ก่อนลำดับการเขียนจะเสร็จสมบูรณ์

เคล็ดลับการเริ่มใช้งานและการเดินสาย:

ระหว่างการเริ่มใช้งานครั้งแรก โมดูลต้องใช้กระแสชาร์จสูงสุด 4.0 A เพื่อชาร์จเซลล์อัลตราคาปาซิเตอร์ภายในจากสถานะคายประจุ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลักของระบบมีขนาดเพียงพอและมีสำรองกำลังไฟมากพอที่จะรองรับกระแสกระชากชั่วขณะนี้ร่วมกับโหลดการทำงานตามปกติ ตรวจสอบให้ไฟ LED วินิจฉัยบนบอร์ดแสดงไฟ "Charge" คงที่ ซึ่งบ่งชี้ว่าเซลล์คาปาซิทีฟชาร์จเต็มแล้ว ก่อนเปิดใช้งานการเขียนไฟล์แบบคงอยู่ในลอจิกควบคุม

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟเสริมทั้งหมดก่อนดำเนินการกับชุดโมดูล ตัวเก็บประจุภายในโมดูลนี้อาจยังคงมีศักย์ไฟฟ้าแม้ตัดไฟจากแหล่งจ่ายหลักแล้ว ตรวจสอบให้แน่ใจว่าศักย์ไฟฟ้าถูกคายประจุจนหมดก่อนเชื่อมต่อหรือแยกโมดูลบัสของระบบ เพื่อป้องกันความเสียหายทางกายภาพจาก ESD ต่อวงจรอิเล็กทรอนิกส์อินเทอร์เฟซ ISA ภายใน

1 จัดแนวหน้าสัมผัสของโมดูล:

ตรวจสอบคอนเน็กเตอร์อินเทอร์เฟซ PC/104 ที่ด้านข้างของ CX Embedded PC และโมดูล ค่อย ๆ เลื่อนโมดูลเข้ากับรางยึดของระบบ โดยจัดแนวพินตัวผู้ให้ตรงเข้าสู่ซ็อกเก็ตตัวเมียที่เข้าคู่กัน

2 ยึดล็อกราง:

ล็อกสลักยึดรางเชิงกลที่ด้านล่างของตัวโมดูล เพื่อป้องกันการเลื่อนหรือการสูญเสียการสัมผัสเนื่องจากแรงสั่นสะเทือนของระบบ

3 จัดเตรียมการต่อลงดินและแหล่งจ่ายไฟ:

เชื่อมต่อสายไฟแหล่งจ่ายเข้ากับขั้วไฟ DC 24 V โดยใช้สายแบบมีชีลด์คุณภาพสูง ตรวจสอบให้แน่ใจว่าการเชื่อมต่อกับราง DIN ได้ต่อประสานกับกราวด์เพื่อการทำงาน (FE) อย่างเหมาะสม เพื่อช่วยป้องกันสัญญาณรบกวนชั่วขณะ

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

ข้อได้เปรียบสำคัญของตัวเก็บประจุแบบคาปาซิทีฟที่ใช้ใน CX1100-0920 เหนือแบตเตอรี่แบบดั้งเดิมคืออะไร

CX1100-0920 ใช้ซูเปอร์คาปาซิเตอร์แทนแบตเตอรี่ ซึ่งหมายความว่าจะไม่มีการเสื่อมสภาพทางเคมีเมื่อเวลาผ่านไป ไม่จำเป็นต้องเปลี่ยนตามรอบเป็นประจำ และมีเสถียรภาพทางความร้อนสูงกว่ามากภายในตู้ควบคุมอุตสาหกรรม

CX1100-0920 จำเป็นต้องกำหนดค่าซอฟต์แวร์ภายนอกหรือไม่

ใช่ แม้ว่าการสำรองพลังงานทางกายภาพจะเกิดขึ้นโดยอัตโนมัติในระดับฮาร์ดแวร์ แต่ต้องกำหนดค่าการเขียนข้อมูลลงดิสก์และสคริปต์การปิดระบบอย่างปลอดภัยใน TwinCAT เพื่อให้แน่ใจว่าตัวแปรถาวรจะถูกบันทึกอย่างถูกต้องก่อนพลังงานสำรองจะหมด

โมดูลจะสำรองพลังงานให้ CPU ได้นานเท่าใดในกรณีไฟฟ้าดับ

ระยะเวลาสำรองพลังงานขึ้นอยู่กับโหลด ความจุสูงสุดคือ 40 แอมแปร์-วินาที ที่กระแสเอาต์พุตสูงสุดที่รองรับ 1.1 A จะให้เวลาการทำงานต่อเนื่องได้นานสูงสุดประมาณ 36 วินาที

CX1100-0920 ใช้งานร่วมกับคอนโทรลเลอร์ซีรีส์ CX2000 ได้หรือไม่

ไม่ CX1100-0920 รองรับการใช้งานร่วมกันทั้งทางกลและทางไฟฟ้าเฉพาะกับ CPU แบบฝังซีรีส์ Beckhoff CX1010, CX1020 และ CX1030 ซึ่งใช้ระบบบัส ISA แบบ 16 บิตของ PC/104 รุ่นเก่าเท่านั้น
