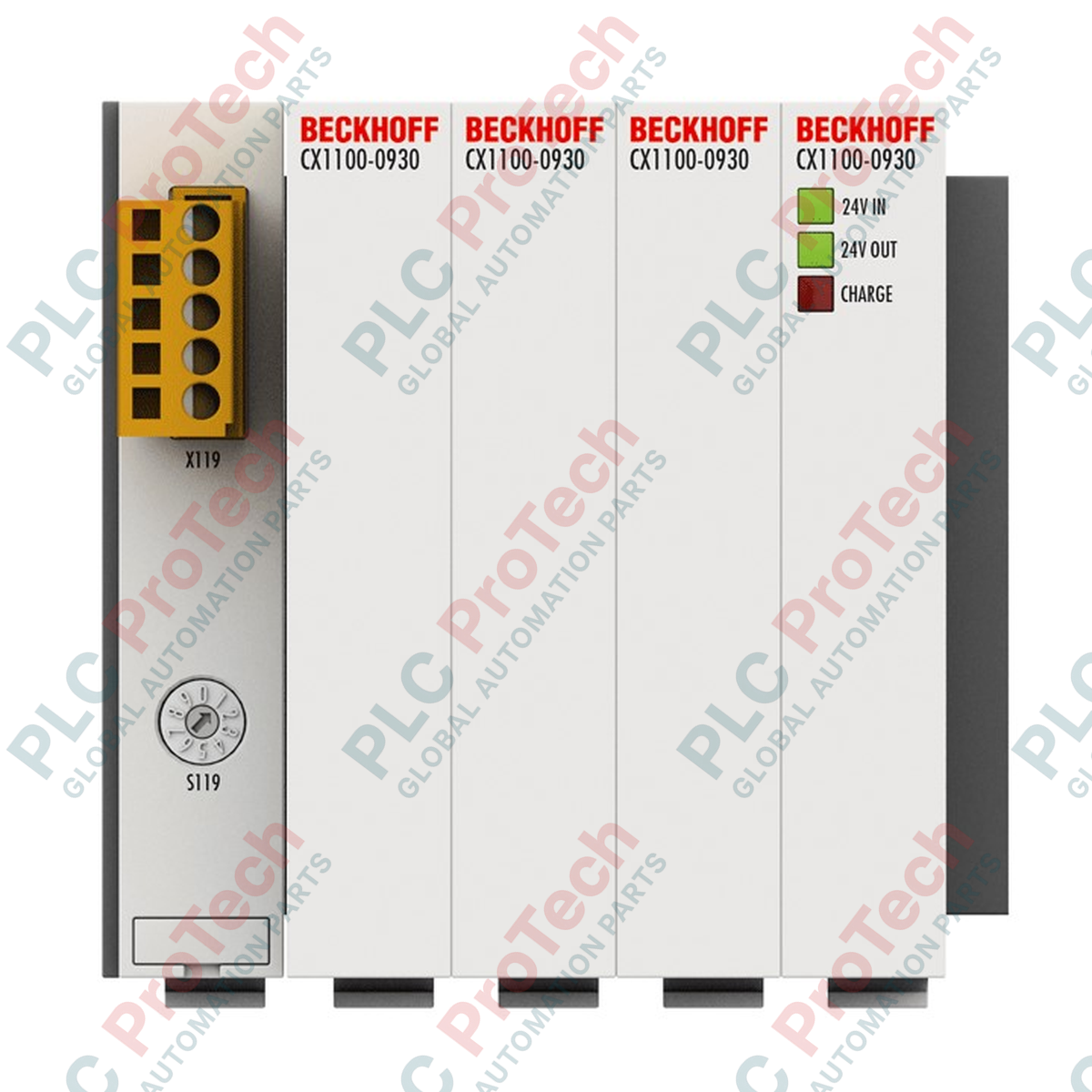

ด้วยการผสานรวมเข้ากับสถาปัตยกรรมบัส PC/104 แบบโมดูลโดยตรง Beckhoff CX1100-0930 จึงมอบความสามารถด้านแหล่งจ่ายไฟสำรองแบบคาปาซิทีฟที่มีความน่าเชื่อถือสูงสำหรับ Embedded PC ซีรีส์ CX โมดูลนี้ได้รับการออกแบบมาเพื่อชดเชยความผันผวนของแรงดันไฟฟ้าในระยะสั้นและรักษาความปลอดภัยให้ข้อมูลการทำงานที่อยู่ในหน่วยความจำชั่วคราว โดยเริ่มลำดับการปิดระบบที่ควบคุมได้เมื่อแหล่งจ่ายไฟหลักขัดข้อง ด้วยการใช้เทคโนโลยีการจัดเก็บพลังงานแบบคาปาซิทีฟ จึงเป็นทางเลือกที่ไม่ต้องบำรุงรักษาแทนระบบที่ใช้แบตเตอรี่สำรองแบบเดิม ทำงานได้อย่างมีประสิทธิภาพโดยไม่มีความเสี่ยงต่อการเสื่อมสภาพหรือการรั่วไหลของสารเคมีในสภาพแวดล้อมที่มีอุณหภูมิรุนแรง
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff |
| รุ่น / หมายเลขสินค้า | CX1100-0930 |
| แรงดันอินพุต | 24 V DC (-15% / +20%) |
| เทคโนโลยีการจัดเก็บพลังงาน | แบบคาปาซิทีฟ |
| ความจุ | 40 As (แอมแปร์-วินาที) |
| กระแสเอาต์พุตสูงสุด | 2.0 A (ที่ 24 V DC) |
| กระแสไฟชาร์จ | สูงสุด 4.0 A |
| ระยะเวลาสำรอง | ปรับได้ตามโหลด |
| อินเทอร์เฟซบัส CPU | ISA 16 บิต (มาตรฐาน PC/104) |
| การสูญเสียกำลังไฟสูงสุด | 2.0 W |
| จอแสดงผลการวินิจฉัย | LED สำหรับอินพุต 24 V DC, เอาต์พุต 24 V DC และการชาร์จ |
| ระดับการป้องกัน | IP20 |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่กลั่นตัวเป็นหยดน้ำ |
| ความต้านทานต่อแรงสั่นสะเทือน / แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกันต่อ EMC / การปล่อยคลื่นรบกวน | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| ขนาด (W x สูง x ลึก) | 95 มม. x 100 มม. x 91 มม. |
| น้ำหนักสุทธิ | 650 g |
| น้ำหนักสำหรับจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
CX1100-0930 ออกแบบเฉพาะในด้านกลไกและไฟฟ้าสำหรับระบบ Embedded PC รุ่นเก่า CX1000 และ CX1020 หากเปลี่ยนโมดูลรุ่นเก่าหรือรุ่นที่มีแบตเตอรี่สำรอง (เช่น ซีรีส์ CX1100-0900) ให้ยืนยันว่าอิมเมจระบบปฏิบัติการมีการตั้งค่ารีจิสทรีที่จำเป็นสำหรับการทำงานกับการจัดสรรแอดเดรสบัส 16-bit ISA โมดูลนี้ไม่สามารถเชื่อมต่อโดยตรงกับระบบ CX2000 รุ่นใหม่ที่ใช้อินเทอร์เฟซระบบแบบ PCI Express ได้
เนื่องจากโมดูลนี้ใช้การจัดเก็บพลังงานแบบคาปาซิทีฟ ความจุพลังงานรวม 40 As จึงขึ้นอยู่กับกระแสที่ใช้งานจริงทั้งหมดของชุด CPU เป็นอย่างมาก ภาระการประมวลผลสูงหรือขั้วต่อ I/O ที่เชื่อมต่อจำนวนมากระหว่างการเปลี่ยนผ่านเมื่อไฟฟ้าขัดข้องจะทำให้ช่วงเวลาคงสภาพการทำงานสั้นลงอย่างมาก ผู้รวมระบบต้องออกแบบรูทีนถ่ายโอนข้อมูลที่มีประสิทธิภาพและไม่บล็อกใน TwinCAT เพื่อเขียนข้อมูลถาวร (NOVRAM) ลงในสื่อบูตทันทีที่ตรวจพบสัญญาณไฟเมนส์ขัดข้อง
ระหว่างการทดสอบเดินระบบครั้งแรก ให้ตรวจสอบว่าแหล่งจ่ายไฟ 24 V DC มีขนาดรองรับกระแสชาร์จสูงสุดที่ต้องใช้เพิ่มเติม 4.0 A หากแหล่งจ่ายหลักมีแรงดันตกต่ำกว่า 20.4 V DC (ขีดจำกัดล่างของค่าความคลาดเคลื่อน -15%) ระหว่างช่วงชาร์จโมดูล ระบบอาจเริ่มลำดับการปิดระบบเนื่องจากแรงดันต่ำโดยไม่ตั้งใจ ตรวจสอบว่าไฟ LED “Charge” เปลี่ยนจากกะพริบ (กำลังชาร์จ) เป็นสีเขียวติดค้าง (ชาร์จเต็มแล้ว) ภายในระยะเวลาการบูต
ตัดแยกและล็อกเอาต์ระบบไฟ 24 V DC ทั้งหมดก่อนดำเนินการประกอบหรือถอดแยก อุปกรณ์แบบคาปาซิทีฟยังคงมีประจุไฟฟ้าแม้ตัดการเชื่อมต่อไฟหลักแล้ว รออย่างน้อยสามนาทีเพื่อให้พลังงานภายในสลายตัวก่อนจับขั้วต่อบัสจริงหรือถอดชุด PC/104
จัดแนวอินเทอร์เฟซ CX1100-0930 ให้ตรงกับโมดูล CX ซีรีส์ที่อยู่ติดกัน โดยตรวจสอบให้ขั้วต่อพินตัวผู้และตัวเมียแบบ 16-bit ISA (PC/104) ประกบตรงกันพอดีโดยไม่เหลื่อม
เลื่อนโมดูลเข้ากับราง DIN มาตรฐานจนสลักล็อกคลิกเข้าที่อย่างแน่นหนา แล้ว ยึดชุดโมดูลเข้าด้วยกันโดยใช้กลไกล็อกด้านข้างเชิงกล
ต่อสายไฟจ่ายหลัก 24 V DC เข้ากับขั้วต่อ โดยตรวจสอบขั้วให้ถูกต้อง และตรวจสอบให้แน่ใจว่าการเชื่อมต่อกับขั้วต่อสายดินเชิงหน้าที่ส่วนกลางมีอิมพีแดนซ์ต่ำ
จ่ายไฟให้แหล่งจ่ายพลังงาน และตรวจสอบว่าไฟ LED “Input” และ “Charge” สว่างขึ้น ซึ่งแสดงว่ามีแรงดันไฟเข้าและกำลังบัฟเฟอร์พลังงานแบบคาปาซิทีฟ
