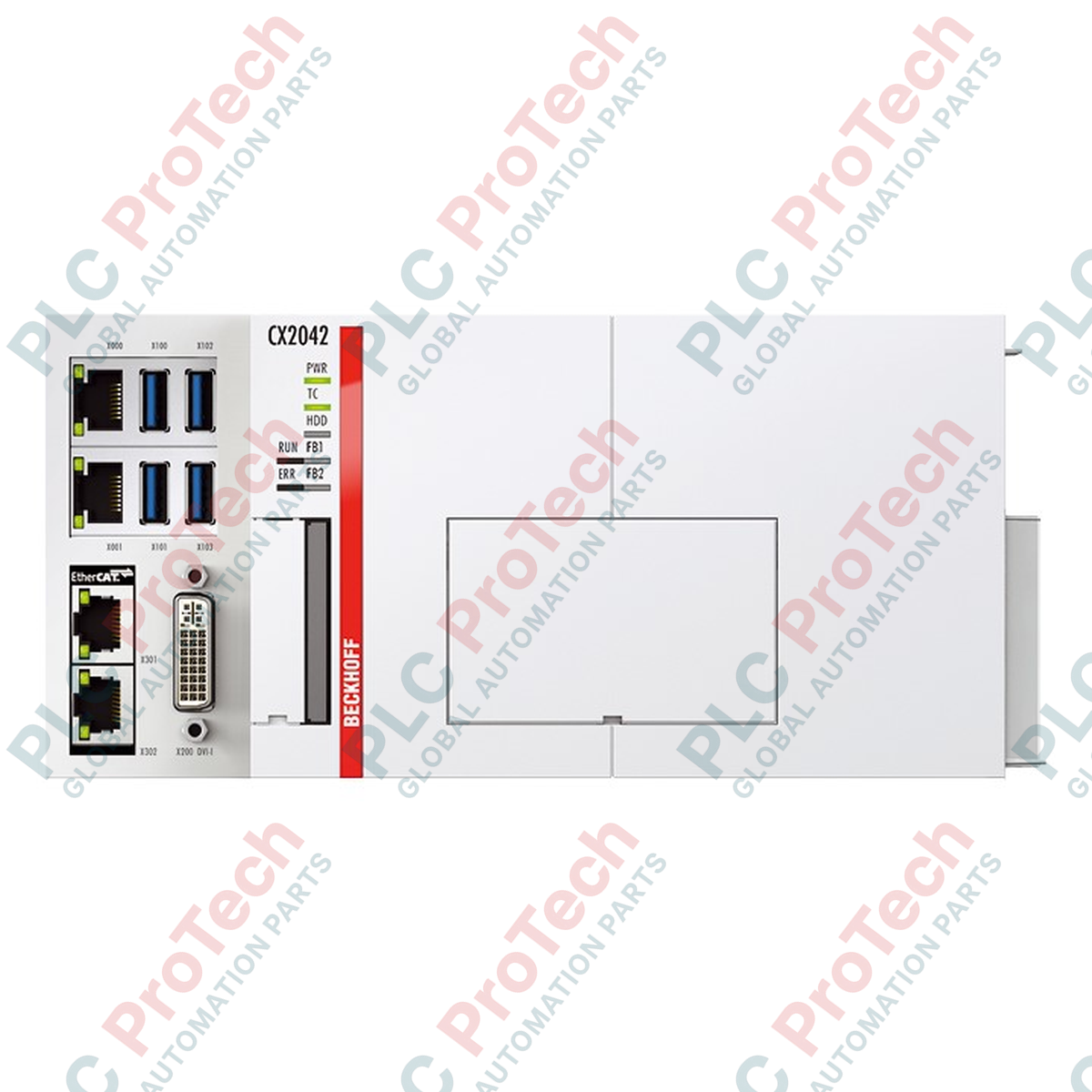

โมดูล CPU พื้นฐานตระกูล CX2000 Beckhoff CX2042-N031-0004

SKU CX2042-N031-0004

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: CX2042-N031-0004
Country of origin:เยอรมนี
Product Type: โมดูล CPU PLC
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ในฐานะศูนย์กลางการประมวลผลที่มีความทนทานสูงสำหรับสถาปัตยกรรมควบคุมแบบโมดูลาร์ โมดูล CPU พื้นฐาน Beckhoff CX2042-N031-0004 รองรับงาน PLC การควบคุมการเคลื่อนที่ และการแสดงผลที่ซับซ้อนภายในระบบอัตโนมัติทางอุตสาหกรรม คอนโทรลเลอร์นี้มาพร้อม ตัวเลือกอินเทอร์เฟซอนุกรม N031 ในตัว ซึ่งเชื่อมต่อออกมาผ่านซ็อกเก็ต D-sub 9 พิน อินเทอร์เฟซอนุกรมได้รับการออกแบบโดยเฉพาะสำหรับโทโพโลยีแบบจุดต่อจุดหรือแบบบัสที่เชื่อถือได้ และกำหนดค่าจากโรงงานเป็น ปลายทางฟูลดูเพล็กซ์ โดย เปิดใช้งานการต่อลงท้ายภายใน ชุดนี้ช่วยให้ผสานรวมเข้ากับเครือข่ายบัสอนุกรมที่มีอยู่ได้อย่างราบรื่น พร้อมมอบประสิทธิภาพการประมวลผลของแพลตฟอร์มฮาร์ดแวร์ CX2000

คุณสมบัติ

หน่วยประมวลผลแบบโมดูลาร์: ออกแบบมาเพื่อการผสานรวมโดยตรงเข้ากับระบบคอมพิวเตอร์ฝังตัวแบบโมดูลาร์ CX2000
ตัวเลือกอินเทอร์เฟซอนุกรมในตัว: ช่องอินเทอร์เฟซกายภาพ N031 ในตัวช่วยประหยัดพื้นที่แบ็กเพลน โดยไม่ต้องใช้โมดูลอนุกรมภายนอก
การกำหนดค่าปลายทางฟูลดูเพล็กซ์: ปรับให้เหมาะสำหรับการส่งและรับข้อมูลแบบสองทิศทางพร้อมกัน
การต่อลงท้ายบัสแบบแอ็กทีฟ: วงจรตัวต้านทานต่อลงท้ายภายในทำงานอยู่ ช่วยป้องกันการสะท้อนของสัญญาณโดยไม่ต้องใช้ส่วนประกอบเครือข่ายภายนอก
ไฟ LED วินิจฉัยทางอุตสาหกรรม: ไฟแสดงสถานะในตัวช่วยให้มองเห็นข้อมูลวินิจฉัยของระบบและประสิทธิภาพเครือข่ายได้อย่างรวดเร็วและแบบเรียลไทม์

การใช้งาน

การควบคุมการเคลื่อนที่หลายแกน: การประสานงานงานกำหนดตำแหน่งความเร็วสูงที่ซับซ้อนผ่านเทอร์มินัล EtherCAT
การผสานรวมระบบเดิม: การเชื่อมโยงสถาปัตยกรรมควบคุมสมัยใหม่เข้ากับเซ็นเซอร์หรืออุปกรณ์อ่านค่าแบบเดิมโดยตรง ซึ่งต้องใช้โปรโตคอล RS422
ตู้ควบคุมแบบปิด: สภาพแวดล้อมการผลิตงานหนักที่ต้องการการประมวลผลประสิทธิภาพสูงภายในพื้นที่บนราง DIN มาตรฐาน
สถานี SCADA แบบกระจาย: การประมวลผลข้อมูลภายในพื้นที่และการแปลโปรโตคอลบนเครือข่ายของสถานที่ห่างไกล

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
หมายเลขรุ่น	CX2042-N031-0004
ประเภทผลิตภัณฑ์	โมดูล CPU พื้นฐาน
ประเภทอินเทอร์เฟซ	RS422 (ตัวเลือก N031)
ประเภทคอนเน็กเตอร์	ซ็อกเก็ต D-sub 9 พิน
การกำหนดค่าอนุกรม	ปลายทางฟูลดูเพล็กซ์
การต่อลงท้ายบัส	เปิด (มีการต่อตัวต้านทานภายใน)
ความเข้ากันได้ของซอฟต์แวร์	สภาพแวดล้อมรันไทม์ TwinCAT
อินเทอร์เฟซระบบ	การเชื่อมต่อบัสแบ็กเพลนโดยตรง
น้ำหนักจัดส่ง (คำนวณ)	3.0 กก. (6.61 ปอนด์)
ประเทศต้นกำเนิด	เยอรมนี

การเชื่อมต่อและอินเทอร์เฟซ

หมายเลขพิน D-sub 9 พิน	ฟังก์ชัน RS422 ฟูลดูเพล็กซ์
พิน 2	RxD+ (รับข้อมูล +)
ขา 3	TxD+ (ข้อมูลส่ง +)
ขา 5	GND (กราวด์สัญญาณ)
ขา 7	RxD- (ข้อมูลรับ -)
ขา 8	TxD- (ข้อมูลส่ง -)

รุ่นทางเลือกและความเข้ากันได้

ตัวควบคุมนี้ผสานรวมเข้ากับระบบนิเวศ CX2000 อย่างสมบูรณ์ หากเปลี่ยนโมดูลพื้นฐานมาตรฐานหรือโมดูลที่มีอินเทอร์เฟซทางเลือก เช่น N030 (RS232) หรือ N010 (DVI/USB) ให้ตรวจสอบการเดินสายสื่อสารทางกายภาพทั้งหมดล่วงหน้า โปรดทราบว่าการแทนที่โมดูลนี้ด้วยรุ่นที่ไม่มีเทอร์มิเนชัน เช่น อินเทอร์เฟซแบบจุดต่อจุดที่เปิดอยู่ จะต้องใช้บล็อกเทอร์มิเนชันภายนอกขนาด 120 โอห์มเพื่อให้ตรงกับอิมพีแดนซ์ของสาย

ข้อควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

เนื่องจากโมดูลนี้ใช้ ตัวเลือกเทอร์มิเนชันแบบแอ็กทีฟ "-0004" ในตัว จึงต้องติดตั้งที่ปลายทางกายภาพของเซกเมนต์การสื่อสาร RS422 เท่านั้น ห้ามเชื่อมต่ออุปกรณ์นี้ไว้ตรงกลางวงจรบัส RS422 แบบหลายจุด เนื่องจากเทอร์มิเนชันแบบแอ็กทีฟภายในจะทำให้เกิดการสะท้อนบนสาย สัญญาณเสื่อมคุณภาพ และแพ็กเก็ตสูญหาย เว้นระยะรอบตลับพัดลมแบบแอ็กทีฟของ CPU CX2042 ให้เหมาะสม เพื่อป้องกันการลดความเร็วเนื่องจากความร้อนภายในแผงควบคุมความหนาแน่นสูง

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เมื่อกำหนดค่าการสื่อสารภายใน TwinCAT System Manager ให้กำหนดอินเทอร์เฟซตัวเลือก N031 โดยตรงให้กับพอร์ต COM เสมือนของคุณ หรือแมปไบต์รีจิสเตอร์เข้ากับงาน PLC โดยตรง ใช้สายทองแดงคู่บิดเกลียวแบบมีชีลด์สองชั้นสำหรับสาย RS422 เสมอ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากชุดขับความถี่แปรผันและคอนแทกเตอร์แรงดันสูงโดยรอบ ควรต่อชีลด์เข้ากับรางกราวด์ฟังก์ชันอย่างเรียบร้อยที่ปลายด้านเดียวของเซกเมนต์เท่านั้น

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตัดพลังงานออกจากตู้ระบบควบคุมทั้งหมดโดยสมบูรณ์ก่อนประกอบ ถอดประกอบ หรือเชื่อมต่อบัสทางกายภาพ ตรวจสอบให้แน่ใจว่าประจุไฟฟ้าคงค้างสลายหมดแล้วก่อนจับหน้าสัมผัสบัสระบบ การไม่ปฏิบัติตามอาจทำให้เกิดไฟฟ้าช็อต ความเสียหายต่อบัสแบ็กเพลน หรือเฟิร์มแวร์ของตัวควบคุมทำงานผิดปกติจนเสียหาย

1

ติดตั้งโมดูล CPU ให้แน่นหนาบนราง DIN มาตรฐานแนวนอนขนาด 35 มม. (EN 60715) โดยเว้นช่องระบายอากาศให้ปราศจากสิ่งกีดขวาง

2

จัดแนวขั้วต่อบัสด้านข้างให้ตรงกับโมดูลจ่ายไฟหรือขั้วต่อ I/O ที่อยู่ติดกัน แล้วเลื่อนประกบเข้าด้วยกันจนคลิกเข้าล็อก

3

เชื่อมต่อสายสื่อสาร RS422 ที่ประกอบไว้ล่วงหน้าเข้ากับช่องเสียบ D-sub 9 และขันสกรูยึดทั้งสองด้านให้แน่นเพื่อป้องกันหน้าสัมผัสหลวม

4

จ่ายไฟควบคุม DC เพื่อตรวจสอบสถานะไฟแสดงผล เริ่มต้นระบบภายใน TwinCAT เพื่อกำหนดค่าตรรกะ

FAQ

อินเทอร์เฟซ N031-0004 บนโมดูล Beckhoff นี้มีหน้าที่หลักอะไร

ตัวเลือก N031-0004 มีอินเทอร์เฟซอนุกรม RS422 แบบกายภาพในตัว ซึ่งกำหนดค่าเป็นปลายทางแบบฟูลดูเพล็กซ์ พร้อมเปิดใช้งานวงจรตัวต้านทานเทอร์มิเนชันภายใน

ฉันสามารถเชื่อมต่อโมดูลนี้ไว้ตรงกลางบัสอนุกรม RS422 แบบมัลติดรอปได้หรือไม่

ไม่ได้ เนื่องจากรุ่นนี้มีเทอร์มิเนชันในตัวแบบแอ็กทีฟ จึงต้องติดตั้งที่ปลายทางกายภาพของสายส่ง RS422 เท่านั้น การติดตั้งไว้ตรงกลางจะทำให้สัญญาณอ่อนลง

ใช้แพลตฟอร์มซอฟต์แวร์ใดในการโปรแกรม CX2042-N031-0004

โมดูล CPU พื้นฐานนี้โปรแกรมและกำหนดค่าครบถ้วนผ่านระบบซอฟต์แวร์วิศวกรรมและรันไทม์ TwinCAT ของ Beckhoff

CPU นี้ใช้คอนเน็กเตอร์มาตรฐานชนิดใดสำหรับอินเทอร์เฟซอนุกรม

อินเทอร์เฟซอนุกรมในตัวใช้ซ็อกเก็ต D-sub ตัวผู้มาตรฐานแบบ 9 พินบนแผงด้านหน้าของโมดูล
