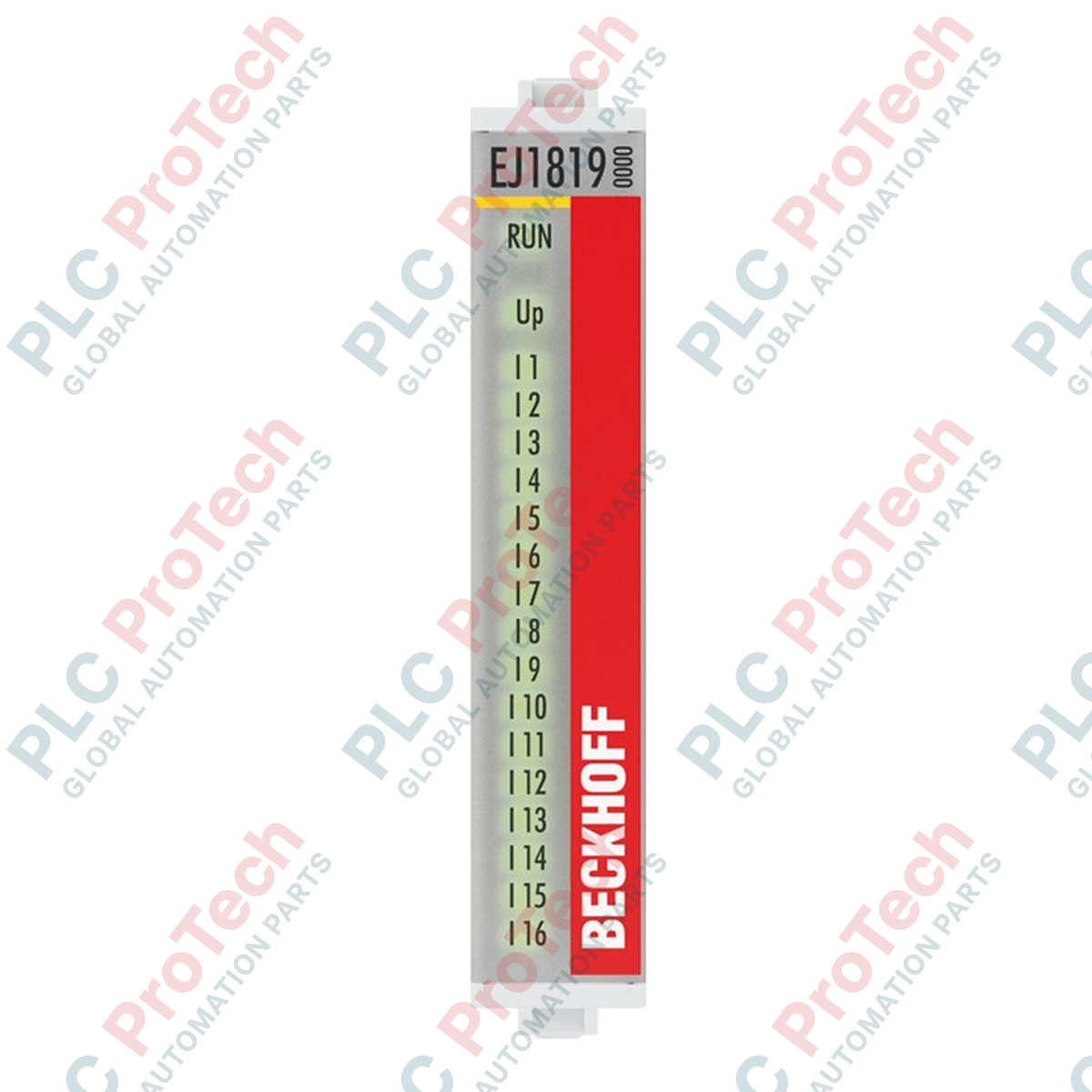

BECKHOFF EJ1819 โมดูลปลั๊กอิน EtherCAT อินพุตดิจิทัล 16 ช่อง

ภาพรวมผลิตภัณฑ์

EJ1819 (EJ1819) เป็นโมดูล EtherCAT แบบเสียบที่มีความหนาแน่นสูง ออกแบบมาสำหรับสภาพแวดล้อมการผลิตขนาดใหญ่ที่ให้ความสำคัญกับการประหยัดพื้นที่และการประกอบที่รวดเร็ว ด้วยอินพุตดิจิทัล 16 ช่องในรูปแบบกะทัดรัด โมดูลนี้ได้รับการออกแบบเฉพาะสำหรับระบบบอร์ดกระจายสัญญาณซีรีส์ EJ ซึ่งแทนที่การเดินสายแบบจุดต่อจุดแบบดั้งเดิมด้วยระดับการเชื่อมต่อที่ใช้ PCB มาตรฐาน ในงานบรรจุภัณฑ์ความเร็วสูง การประกอบอิเล็กทรอนิกส์ และเซลล์หุ่นยนต์ที่ซับซ้อน EJ1819 ช่วยลดความเสี่ยงของข้อผิดพลาดในการเดินสายและลดขนาดตู้ควบคุมได้อย่างมาก ตัวกรองอินพุตความเร็วสูงพิเศษ 10 ไมโครวินาทีช่วยให้รับสัญญาณได้อย่างแม่นยำสำหรับกระบวนการที่ต้องอาศัยเวลา จึงเป็นองค์ประกอบสำคัญสำหรับการควบคุมเครื่องจักรประสิทธิภาพสูงและการลดเวลาผสานรวมระบบ

การกำหนดค่าทางเทคนิค

EJ1819 ทำงานเป็นอินเทอร์เฟซอินพุตดิจิทัลมาตรฐาน 24 VDC ซึ่งเป็นไปตามข้อกำหนด EN 61131-2 ประเภท 1/3 สถาปัตยกรรมได้รับการปรับให้เหมาะกับความหนาแน่น I/O สูง โดยใช้การออกแบบแบบเสียบที่เชื่อมต่อโดยตรงกับบอร์ดกระจายสัญญาณเฉพาะการใช้งานผ่านคอนเน็กเตอร์มาตรฐาน โมดูลมีข้อมูล 16 ช่อง โดยแต่ละช่องใช้กระแสอินพุตทั่วไป 3 mA รักษาความสมบูรณ์ของสัญญาณด้วยการแยกทางไฟฟ้า 500 V ระหว่าง E-bus และศักย์ไฟฟ้าภาคสนาม แม้จะมีจำนวนช่องสูง โมดูลยังคงใช้พลังงานต่ำ โดยใช้กระแส E-bus ทั่วไป 80 mA การไม่มี Distributed Clocks (DC) ได้รับการชดเชยด้วยการประมวลผลภายในความเร็วสูงและความหน่วงของตัวกรองที่ต่ำมาก เหมาะสำหรับการตอบสนองจากเซนเซอร์ที่เกิดขึ้นอย่างรวดเร็วต่อเนื่อง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

EJ1819 แตกต่างจากเทอร์มินัล EL1819 อย่างไร?

EJ1819 มีฟังก์ชันอินพุตดิจิทัล 16 ช่องเช่นเดียวกับ EL1819 แต่ใช้ตัวเรือนแบบเสียบที่ออกแบบมาสำหรับบอร์ดกระจายสัญญาณ ขณะที่ซีรีส์ EL ใช้เทอร์มินัลแบบสปริงสำหรับสายไฟแต่ละเส้น ซีรีส์ EJ ใช้คอนเน็กเตอร์หลายพินที่ด้านหลังสำหรับการติดตั้งบน PCB แบบเชื่อมต่อหลายจุด

ตัวกรองอินพุต 10 ไมโครวินาทีมีประโยชน์อย่างไร?

ตัวกรอง 10 ไมโครวินาทีทำงานได้เร็วกว่าตัวกรองอุตสาหกรรมมาตรฐานอย่างมาก ซึ่งมักใช้เวลา 3 ms ช่วยให้คอนโทรลเลอร์ตรวจจับพัลส์ที่สั้นมากหรือการเปลี่ยนสถานะความถี่สูงจากเซนเซอร์ได้ ซึ่งจำเป็นสำหรับงานนับความเร็วสูงหรืองานกำหนดตำแหน่งอย่างแม่นยำในการประกอบอัตโนมัติ

EJ1819 สามารถใช้งานในสภาพแวดล้อมที่มีแรงสั่นสะเทือนสูงได้หรือไม่?

ได้ EJ1819 เป็นไปตามมาตรฐาน EN 60068-2-6 และ EN 60068-2-27 เมื่อเสียบเข้ากับบอร์ดกระจายสัญญาณอย่างถูกต้องและยึดแน่นแล้ว การออกแบบแบบเสียบจะให้ความมั่นคงทางกลที่ดีกว่าเทอร์มินัลราง DIN แบบดั้งเดิมในเครื่องจักรที่มีแรงสั่นสะเทือนสูง

สามารถใช้โมดูล EJ ที่มีระดับแรงดันต่างกันบนบอร์ดเดียวกันได้หรือไม่?

ขึ้นอยู่กับการออกแบบบอร์ดกระจายสัญญาณเฉพาะของคุณโดยทั้งหมด EJ1819 ต้องใช้ศักย์ไฟฟ้าภาคสนาม 24 VDC ตรวจสอบให้แน่ใจว่าเค้าโครง PCB แยกระนาบจ่ายไฟอย่างถูกต้อง หากใช้โมดูลที่มีข้อกำหนดแรงดันต่างกัน

คู่มือวิศวกรรมและการติดตั้ง

• รูปแบบพื้นที่ติดตั้งและการจัดแนวบน PCB: เมื่อออกแบบบอร์ดกระจายสัญญาณ ต้องปฏิบัติตามรูปแบบพื้นที่คอนเน็กเตอร์ของซีรีส์ EJ ของ Beckhoff อย่างเคร่งครัด การจัดแนวไม่ตรงระหว่างขั้นตอน "การเสียบ" อาจทำให้พินงอได้ ใช้พินกำหนดตำแหน่งทางกลเสมอ เพื่อให้แน่ใจว่าโมดูลอยู่ในทิศทางที่ถูกต้องก่อนออกแรงกดลง

• การระบายความร้อนในกลุ่มโมดูลความหนาแน่นสูง: แม้ EJ1819 หนึ่งโมดูลจะใช้กระแสเพียง 80 mA แต่บอร์ดที่ติดตั้งโมดูลหลายสิบตัวอาจทำให้เกิดความร้อนสะสมเฉพาะจุดอย่างมีนัยสำคัญ เว้นระยะห่างขั้นต่ำตามที่ระบุในเอกสาร และตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งเอื้อต่อการพาความร้อนตามธรรมชาติหรือแบบบังคับ เพื่อรักษาอุณหภูมิโดยรอบให้ต่ำกว่า 60 องศาเซลเซียส

• การต่อลงดินของศักย์ไฟฟ้าภาคสนาม: เพื่อให้ได้การแยกทางไฟฟ้า 500 V ตามพิกัดและภูมิคุ้มกัน EMC (EN 61000-6-2) ตรวจสอบให้แน่ใจว่ากราวด์ศักย์ไฟฟ้าภาคสนาม (0V) บนบอร์ดกระจายสัญญาณแยกออกจากกราวด์ลอจิก E-bus อย่างชัดเจน ใช้ลายวงจรที่กว้างหรือระนาบจ่ายไฟบน PCB เพื่อลดอิมพีแดนซ์และสัญญาณรบกวนสำหรับช่องสัญญาณทั้ง 16 ช่อง
