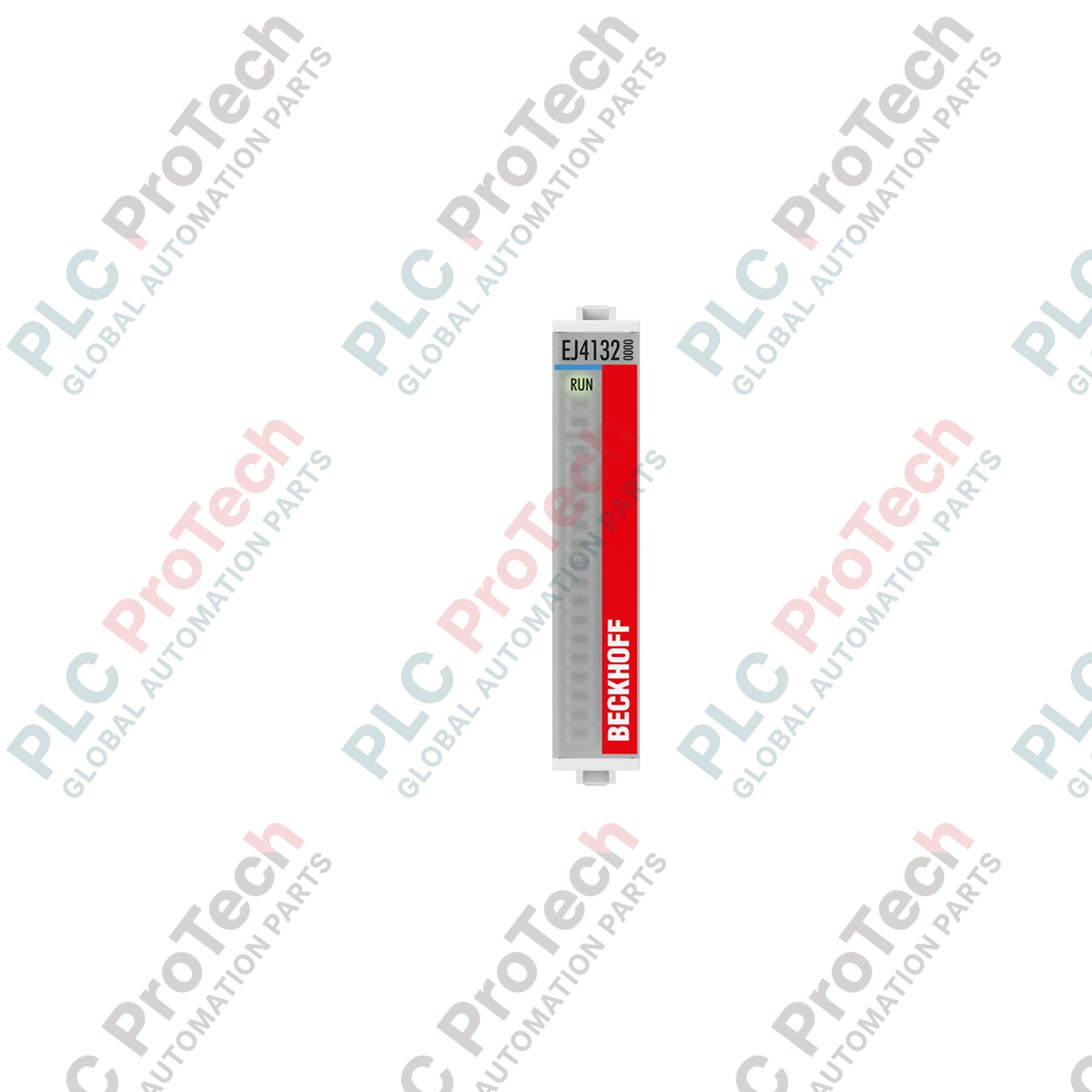

โมดูลปลั๊กอินเอาต์พุตแอนะล็อก Beckhoff EJ4132 ได้รับการออกแบบสำหรับการประกอบตู้ควบคุมอัตโนมัติปริมาณมาก โดยให้สัญญาณแรงดันไฟฟ้าที่มีความแม่นยำสูงภายในระบบ EtherCAT I/O โมดูลแบบสองช่องสัญญาณนี้ส่งสัญญาณในช่วง -10 ถึง +10 V จึงเชื่อมต่อกับแอคชูเอเตอร์ เครื่องขยายกำลังขับ และคอนโทรลเลอร์อุตสาหกรรมที่ต้องการค่ากำหนดแบบแอนะล็อกได้อย่างราบรื่น ติดตั้งโดยตรงบนแผงกระจายสัญญาณเฉพาะสำหรับการใช้งาน ช่วยลดการเดินสายแบบจุดต่อจุดด้วยมือและเพิ่มประสิทธิภาพการผลิตสำหรับผู้สร้างเครื่องจักร
| พารามิเตอร์ | ค่า |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | EJ4132 |
| จำนวนเอาต์พุต | 2 |
| ช่วงแรงดันสัญญาณ | -10 V ถึง +10 V |
| ความละเอียด | 16 บิต (รวมบิตเครื่องหมาย) |
| เทคโนโลยีการเชื่อมต่อ | 2 สาย แบบซิงเกิลเอนด์ |
| นาฬิกาแบบกระจาย (DC) | ใช่ ความแม่นยำ < 1 ไมโครวินาที |
| อิมพีแดนซ์โหลด | > 5 kOhm (ป้องกันการลัดวงจร) |
| ข้อผิดพลาดของขีดจำกัดเอาต์พุต | < 0.1% (เทียบกับค่าฟูลสเกล) |
| เวลาในการแปลง | ประมาณ 40 ไมโครวินาที |
| การใช้กระแสไฟฟ้า (E-bus) | โดยทั่วไป 185 mA |
| การแยกทางไฟฟ้า | 500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม) |
| อุณหภูมิในการทำงาน | -25°C ถึง +60°C |
| อุณหภูมิในการจัดเก็บ | -40°C ถึง +85°C |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ระดับการป้องกัน IP | IP20 |
| การรับรอง | CE, UL |
| น้ำหนักสุทธิของอุปกรณ์ | ประมาณ 30 กรัม |
| น้ำหนักขนส่ง (คำนวณแล้ว) | 0.15 กก. |
โมดูลปลั๊กอิน EJ4132 มีฟังก์ชันเทียบเท่ากับเทอร์มินัล EtherCAT แบบติดตั้งบนราง DIN มาตรฐาน EL4132 ทั้งสองรุ่นใช้ภาพกระบวนการ พารามิเตอร์การกำหนดค่า และรีจิสเตอร์ภายใน TwinCAT เหมือนกันทุกประการ หากเปลี่ยนจาก EL4132 เป็น EJ4132 สำหรับการผลิตเครื่องจักรแบบต่อเนื่อง ไม่จำเป็นต้องแก้ไขซอฟต์แวร์ อย่างไรก็ตาม โครงสร้างพื้นฐานทางกายภาพต้องเปลี่ยนไปใช้แผงกระจายสัญญาณซีรีส์ EJ
เนื่องจาก EJ4132 อาศัยแผงกระจายสัญญาณของโฮสต์ (PCB) ทั้งหมดในการเดินเส้นทางสัญญาณ จึงอาจเกิดครอสทอล์กและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) หากเดินลายวงจรแอนะล็อกขนานกับช่องจ่ายไฟกระแสสูงบนเมนบอร์ด ตรวจสอบให้แน่ใจว่าแทร็กอ้างอิงกราวด์แอนะล็อกของเมนบอร์ดแยกออกจากฟิลด์ดิจิทัลและฟิลด์สวิตชิ่งโดยสมบูรณ์ เพื่อป้องกันสัญญาณเสื่อมคุณภาพหรือออฟเซ็ตคลาดเคลื่อน
ระหว่างการทดสอบเดินระบบใน TwinCAT 3 ให้ตรวจสอบแท็บ "CoE - Online" เสมอ เพื่อปรับรีจิสเตอร์ออฟเซ็ตและเกนของผู้ใช้ หากการเดินสายระยะไกลไปยังแอกชูเอเตอร์ทำให้เกิดแรงดันตกจากความต้านทานเล็กน้อย นอกจากนี้ ให้ตรวจสอบว่างบประมาณไฟ E-bus ที่ใช้งานได้ของคัปเปลอร์ (เช่น EJ1100) เพียงพอ เนื่องจาก EJ4132 ใช้กระแสไฟจาก E-bus 5V ตามค่าพิกัด 185 mA
ตัดไฟจากแหล่งจ่ายไฟหลัก ไฟภาคสนาม และไฟ E-bus ทั้งหมดก่อนใส่ ถอด หรือจับต้องโมดูล การเสียบหรือถอดโมดูลขณะบอร์ดกระจายสัญญาณยังมีกระแสไฟอยู่อาจทำให้อินเทอร์เฟซทรานซีฟเวอร์ E-bus เสียหายถาวร และทำให้พินเชื่อมต่อทางกายภาพบนคอนเน็กเตอร์ของเมนบอร์ดเสียรูปหรือเสียหายได้
ตรวจสอบพินกำหนดตำแหน่งที่ด้านล่างของโมดูล EJ4132 เพื่อให้แน่ใจว่าจัดแนวตรงกับช่องรับแบบมีร่องบังคับบนแผงกระจายสัญญาณ
กดโมดูลลงในแนวตั้งฉากกับพื้นผิวแผงวงจรจนสลักล็อกจริงเข้าที่อย่างแน่นหนา เพื่อให้ขาทั้งหมดประกบเข้ากันอย่างสมบูรณ์
จ่ายไฟให้แบ็กเพลนและไฟภาคสนาม สแกนโทโพโลยีเครือข่าย EtherCAT ใน TwinCAT และตรวจสอบว่า Run LED จริงบนโมดูลเปลี่ยนเป็นสีเขียว
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EJ4132
Country of origin:เยอรมนี
Product Type: โมดูล Plug-In EtherCAT
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
