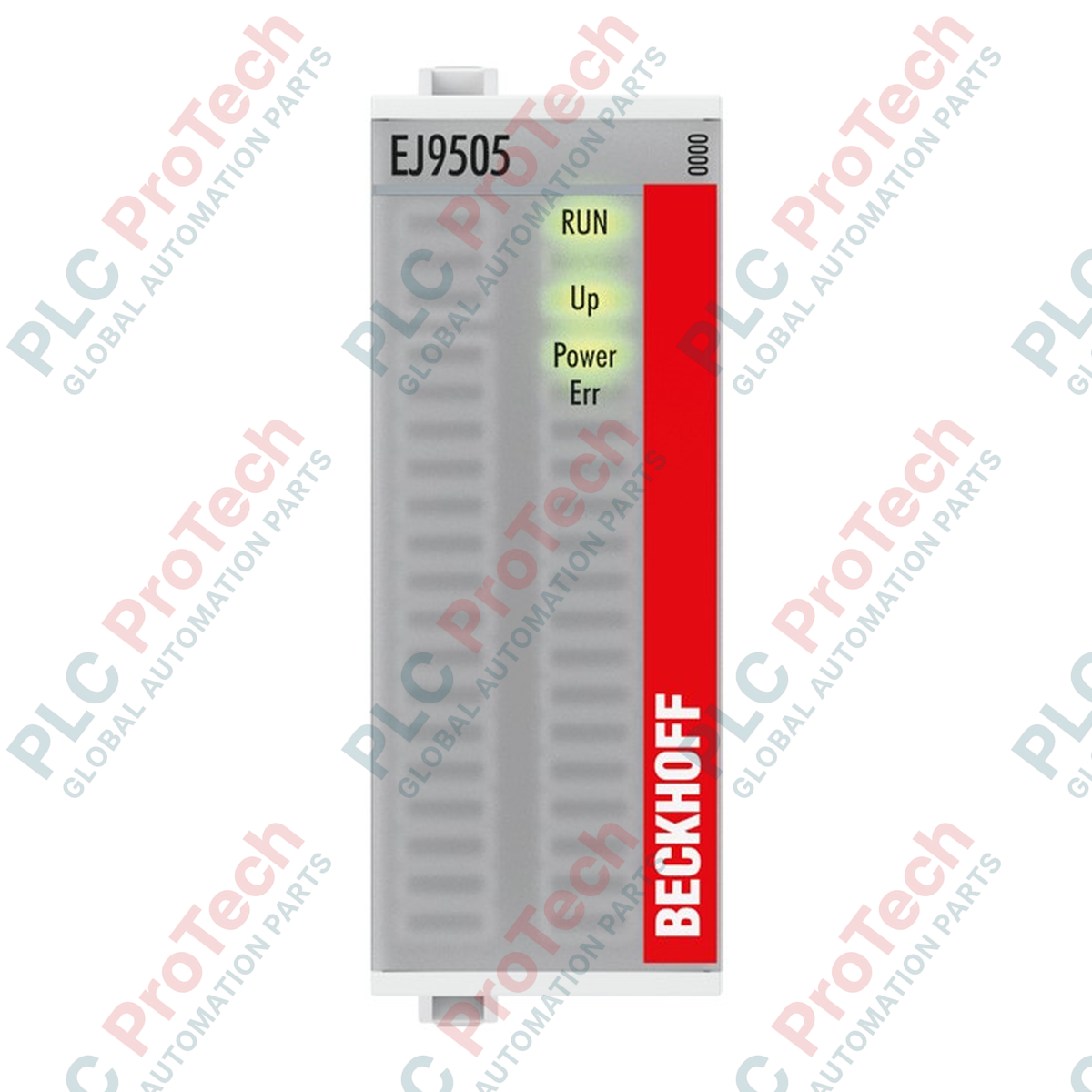

Beckhoff EJ9505 เป็นโมดูลปลั๊กอินแหล่งจ่ายไฟที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับสภาพแวดล้อมระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการประสิทธิภาพสูง โดยจ่ายแหล่งจ่ายแรงดันต่ำที่ควบคุมได้โดยตรงบนแผงกระจายสัญญาณ โมดูลนี้แปลงอินพุต 24 V DC เป็นเอาต์พุต 5 V DC ที่มีเสถียรภาพได้อย่างมีประสิทธิภาพ จึงเหมาะสำหรับจ่ายไฟให้เซนเซอร์ เอ็นโคเดอร์ และส่วนประกอบอิเล็กทรอนิกส์แรงดันต่ำภายในระบบ EtherCAT Plug-in แบบโมดูลาร์
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่น | EJ9505 |
| แรงดันอินพุต | 24 V DC (-15% / +20%) |
| แรงดันเอาต์พุต | 5 V DC (+/- 1%) |
| กระแสเอาต์พุต | 0.5 A |
| การใช้กระแสไฟฟ้าของ E-bus | โดยทั่วไป 70 mA |
| ป้องกันการลัดวงจร | ใช่ |
| การวินิจฉัยในภาพกระบวนการ | ใช่ |
| อุณหภูมิขณะใช้งาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทางแม่เหล็กไฟฟ้า | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| ความทนทานต่อแรงสั่นสะเทือน/แรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ระดับการป้องกัน | IP20 |
| การรับรอง | CE, UL |
| น้ำหนักสุทธิ | ประมาณ 50 กรัม |
| น้ำหนักขนส่ง | 2.0 กก. |
EJ9505 เป็นส่วนหนึ่งของตระกูลโมดูลแบบเสียบของ Beckhoff EJ ซึ่งแตกต่างจาก EtherCAT Terminal มาตรฐาน (ซีรีส์ EL/ES) ตรงที่ EJ9505 จำเป็นต้องใช้แผงกระจายสัญญาณ (PCB) ที่เข้ากันได้เพื่อเดินสายไฟและสัญญาณ E-bus โมดูลนี้ไม่สามารถติดตั้งโดยตรงบนราง DIN มาตรฐานได้หากไม่มีอินเทอร์เฟซแบ็กเพลนนี้
ในการออกแบบแผงกระจายสัญญาณ ตรวจสอบให้แน่ใจว่าลายวงจร PCB ที่นำเอาต์พุต 5 V DC มีขนาดเหมาะสมสำหรับกระแสสูงสุด 0.5 A เพื่อป้องกันการเกิดความร้อนเฉพาะจุดและแรงดันไฟฟ้าตก หากเซนเซอร์ 5 V ที่เชื่อมต่อปลายทางใช้กระแสรวมมากกว่า 0.5 A ฟิวส์อิเล็กทรอนิกส์ภายในโมดูลจะตัดวงจร ซึ่งต้องรีไซเคิลไฟหรือ ลดโหลดเพื่อรีเซ็ต
แมปตัวแปรวินิจฉัยของ EJ9505 ใน TwinCAT เพื่อเฝ้าติดตามสถานะของแหล่งจ่าย 5 V ภาพกระบวนการจะแสดงตัวบ่งชี้สถานะแบบเรียลไทม์ ซึ่งสามารถทริกเกอร์สัญญาณเตือนของระบบก่อนที่แรงดันไฟฟ้าจะลดลงจนหมด ช่วยลดเวลาหยุดทำงานของเครื่องจักรที่ไม่คาดคิด
คำเตือนสำคัญ
ตัดแหล่งจ่ายพลังงานทั้งหมดก่อนใส่หรือถอดโมดูล EJ9505 ออกจากแผงกระจายสัญญาณ การเสียบหรือถอดโมดูลขณะมีไฟอาจทำให้พินสัมผัส แผงกระจายสัญญาณ และส่วนประกอบ EtherCAT ที่อยู่ใกล้เคียงเสียหายอย่างถาวร
ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟหลัก 24 V DC ถูกปิดและล็อกเอาต์โดยสมบูรณ์แล้ว
จัดแนวพินของโมดูล EJ9505 ให้ตรงอย่างแม่นยำกับซ็อกเก็ตที่สอดคล้องกันบนแผงกระจายสัญญาณ
กดโมดูลให้แน่นและสม่ำเสมอเข้าที่จนกลไกล็อกเข้าตำแหน่งอย่างมั่นคง
จ่ายไฟอินพุต 24 V DC และตรวจสอบสถานะเอาต์พุต 5 V DC ผ่าน TwinCAT System Manager
