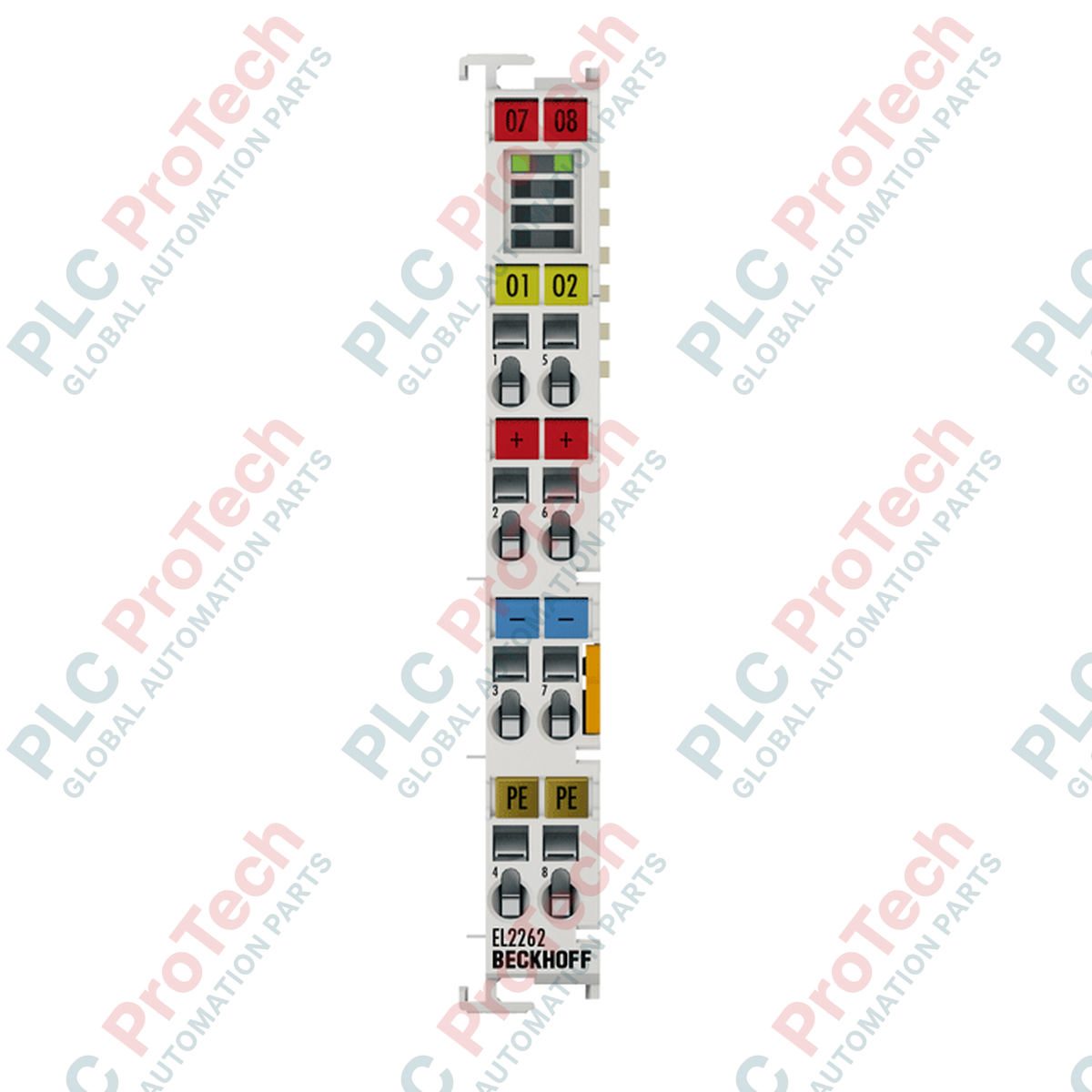

BECKHOFF EL2262 เทอร์มินัล EtherCAT เอาต์พุตดิจิทัล 2 ช่อง พร้อมการโอเวอร์แซมปลิง

ภาพรวมผลิตภัณฑ์

 EL2262 (EL2262) เป็นเทอร์มินัลเอาต์พุตดิจิทัล 2 ช่องความเร็วสูงพิเศษที่ออกแบบมาสำหรับงานซึ่งต้องการความแม่นยำระดับไมโครวินาทีและการสวิตช์ความถี่สูง ด้วยเทคโนโลยีโอเวอร์แซมพลิงขั้นสูง EL2262 จึงมีอัตราเอาต์พุตสูงสุด 1 Msample/s ช่วยให้คอนโทรลเลอร์ส่งสถานะดิจิทัลเป็นช่วงเวลาที่สั้นกว่ารอบการสื่อสาร EtherCAT จริงอย่างมาก ความสามารถนี้มีความสำคัญต่อกระบวนการอุตสาหกรรมระดับสูง เช่น การซิงโครไนซ์เลเซอร์ การคัดแยกความเร็วสูง และการจ่ายสารอย่างแม่นยำในอุตสาหกรรมยาและเซมิคอนดักเตอร์ ด้วยเอาต์พุตสเตจแบบพุช-พูลและการรองรับ Distributed Clocks (DC) ในตัว เทอร์มินัลนี้จึงมีความแม่นยำในการซิงโครไนซ์ต่ำกว่าหนึ่งไมโครวินาที ช่วยขจัดจิตเตอร์ที่เกี่ยวข้องกับเวลารอบของฟิลด์บัสมาตรฐานได้อย่างมีประสิทธิภาพ

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ EL2262 ได้รับการปรับให้เหมาะสมสำหรับการประมวลผลสัญญาณความเร็วสูง โดยใช้เทคโนโลยีการเชื่อมต่อแบบ 4 สายเพื่อรักษาความสมบูรณ์ของสัญญาณ คุณสมบัติ "โอเวอร์แซมพลิง" หลักช่วยให้สามารถเขียนสถานะเอาต์พุตจำนวนเท่าของจำนวนเต็ม (n = 1 ถึง 1000) ได้ภายในหนึ่งรอบ PLC เทอร์มินัลนี้มีเอาต์พุตสเตจแบบพุช-พูลที่แข็งแรง สามารถจ่ายกระแสได้ 0.5 A ต่อช่อง จึงรองรับโหลดแบบโอห์มมิก อินดักทีฟ และหลอดไฟได้ เพื่อรองรับงานจับเวลาที่ซับซ้อน ภาพกระบวนการจึงมี CycleCounter ขนาด 32 บิตและ StartTimeNextOutput ขนาด 32 บิต ช่วยให้คอนโทรลเลอร์มาสเตอร์ได้รับข้อมูลป้อนกลับที่แม่นยำว่าลำดับเอาต์พุตถัดไปจะเริ่มขึ้นเมื่อใด โมดูลนี้ยังมีการป้องกันไฟฟ้าลัดวงจรและการป้องกันแรงดันย้อนกลับ เพื่อให้มั่นใจถึงความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

โอเวอร์แซมพลิงแตกต่างจากเอาต์พุตดิจิทัลมาตรฐานอย่างไร?

ในเอาต์พุตมาตรฐาน สถานะของเทอร์มินัลจะเปลี่ยนหนึ่งครั้งต่อรอบ EtherCAT แต่สำหรับ EL2262คอนโทรลเลอร์จะส่ง "บัฟเฟอร์" ของสถานะ (สูงสุด 1000 สถานะ) จากนั้นเทอร์มินัลจะประมวลผลสถานะเหล่านั้นตามช่วงเวลาย่อยคงที่ (ต่ำสุด 1 ไมโครวินาที) ทำให้มีความละเอียดด้านเวลาสูงกว่ารอบของฟิลด์บัสเองอย่างมาก

ต้องมีเงื่อนไขใดบ้างจึงจะใช้อัตราเอาต์พุต 1 Msample/s ได้?

เพื่อให้ได้อัตราสูงสุด EtherCAT master ต้องรองรับ Distributed Clocks (DC) ผู้ใช้ต้องกำหนดค่าตัวคูณโอเวอร์แซมพลิงใน TwinCAT System Manager ให้ตรงกับความละเอียดด้านเวลาที่ต้องการ และตรวจสอบให้แน่ใจว่า CPU สามารถประมวลผลอาร์เรย์ข้อมูลได้ตามความเร็วที่กำหนด

EL2262 สามารถขับโหลดอินดักทีฟได้โดยไม่ต้องมีการป้องกันภายนอกหรือไม่?

ได้ เทอร์มินัลนี้ออกแบบมาให้รองรับโหลดอินดักทีฟ อย่างไรก็ตาม สำหรับโหลดที่มีพลังงานขณะตัดวงจรสูงมาก (เกิน 150 mJ/ช่อง) แนะนำให้ใช้ไดโอดฟลายแบ็กภายนอกเพื่อป้องกันการเสื่อมสภาพก่อนเวลาอันควรของเอาต์พุตสเตจ

คู่มือด้านวิศวกรรมและการติดตั้ง

• ความสมบูรณ์ของการเดินสายความเร็วสูง: ที่ความเร็วการสวิตช์ 1 MHz แม้แต่ค่าความจุไฟฟ้าและความเหนี่ยวนำของสายเคเบิลเพียงเล็กน้อยก็อาจทำให้รูปคลื่นเอาต์พุตผิดเพี้ยนได้ ใช้สายเคเบิลหุ้มฉนวนคุณภาพสูงที่มีค่าความจุต่ำ และรักษาระยะห่างระหว่าง EL2262 กับโหลดให้สั้นที่สุด ตรวจสอบให้แน่ใจว่าจุดอ้างอิง 0V เชื่อมต่อโดยตรงกับขั้วต่อไฟฟ้าเพื่อลดการแกว่งของกราวด์

• การกำหนดค่าแบบพุช-พูล: เนื่องจากเทอร์มินัลใช้เอาต์พุตสเตจแบบพุช-พูล จึงขับสัญญาณทั้งระดับสูงและต่ำอย่างแอคทีฟ ทำให้ขอบสัญญาณสะอาดและเวลาในการสวิตช์เร็วกว่าเอาต์พุตแบบจ่ายกระแสทางเดียวทั่วไปมาก แต่ต้องตรวจสอบให้แน่ใจว่าโหลดไม่ได้พยายามขับสายพร้อมกัน เพื่อหลีกเลี่ยงการแย่งขับสัญญาณ

• การจัดการความร้อน: EL2262 อาจสร้างความร้อนสูงเมื่อสวิตช์ที่ความถี่สูง (1 Msample/s) กับโหลดสูงสุด หากใช้ทั้งสองช่องที่ดิวตี้ไซเคิลสูง ต้องเว้นระยะจากโมดูลกำลังสูงที่อยู่ติดกันอย่างน้อย 10 mm และตรวจสอบว่าอุณหภูมิแวดล้อมภายในตู้ไม่เกิน 55 องศาเซลเซียส

• การตั้งค่า TwinCAT: ตรวจสอบ "StartTimeNextOutput" ในโค้ด PLC เสมอ ค่าประทับเวลานี้มีความสำคัญต่อการซิงโครไนซ์ลำดับเอาต์พุตความเร็วสูงกับส่วนประกอบอื่นที่ซิงโครไนซ์ด้วย DC เช่น เทอร์มินัลอินพุตโอเวอร์แซมพลิง EL1262 หรือแกนขับเคลื่อน
