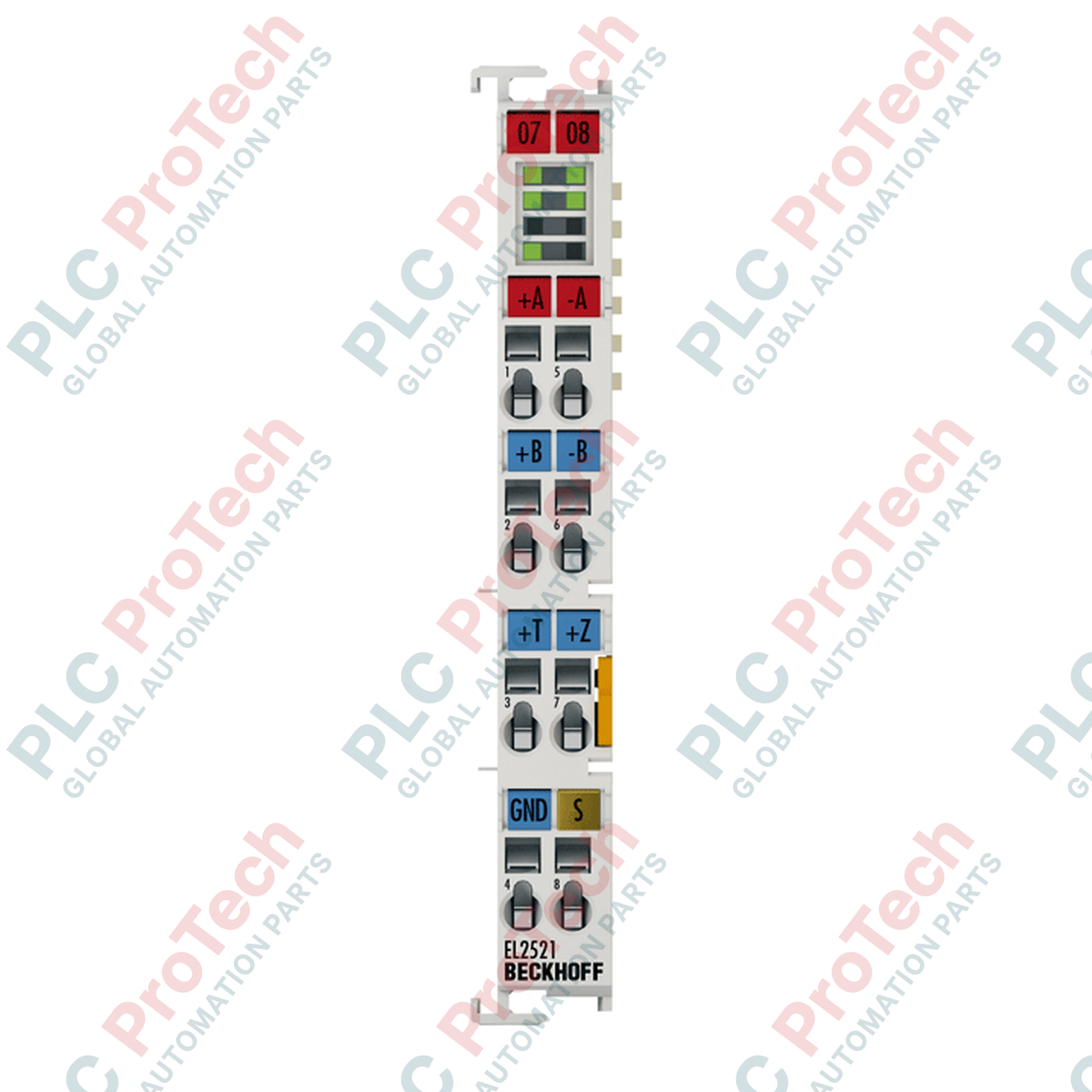

Beckhoff EL2521-0024 ซึ่งเชื่อมต่อเข้ากับเฟรมเวิร์ก EtherCAT I/O ได้โดยตรง รองรับเอาต์พุตชุดพัลส์แบบ 1 ช่องสัญญาณที่ปรับให้เหมาะกับการจำลองเอ็นโค้ดเดอร์แบบเพิ่มค่า เทอร์มินัลนี้ทำงานด้วยแรงดันสัญญาณ 24 V DC และกระแสเอาต์พุตสูงสุด 1 A โดยแปลงคำสั่งความเร็วหรือตำแหน่งขนาด 16 บิตจากคอนโทรลเลอร์ให้เป็นสัญญาณความถี่ทางกายภาพที่แม่นยำ เหมาะสำหรับการทดสอบงานกำหนดตำแหน่งของ PLC การควบคุมไดรฟ์มอเตอร์สเต็ป และการสังเคราะห์ความถี่แบบไดนามิกในเครือข่ายอุตสาหกรรมความเร็วสูง
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | EL2521-0024 |
| เทคโนโลยีการเชื่อมต่อ | ชุดพัลส์ (เอาต์พุตความถี่) |
| จำนวนช่องสัญญาณ | 1 ช่องสัญญาณ (เอาต์พุตดิฟเฟอเรนเชียล 2 ช่อง A, B) |
| อินพุตในตัว | อินพุต 2 ช่อง (+T, +Z) ที่ 24 V DC |
| ช่วงสัญญาณเอาต์พุต | 5 ถึง 24 V DC (จ่ายจากภายนอก, สูงสุด 1 A) |
| ช่วงความถี่เอาต์พุต | 0 ถึง 500 kHz (ค่าเริ่มต้น 50 kHz) |
| ความละเอียด | สูงสุด 15 บิต (16 บิต + เครื่องหมาย) |
| ขนาดขั้น | 10 mHz |
| การใช้กระแสไฟฟ้าของ E-bus | โดยทั่วไป 280 mA (ขึ้นอยู่กับโหลด) |
| การแยกทางไฟฟ้า | 500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม) |
| ความกว้างของภาพกระบวนการ | เอาต์พุต 14 ไบต์, อินพุต 8 ไบต์ |
| ขนาดอุปกรณ์ (W x H x D) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนักตัวเครื่อง | 50 g |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่กลั่นตัวเป็นหยดน้ำ |
| พิกัดด้านสิ่งแวดล้อม | มาตรฐานการป้องกัน IP20, CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| ประเภทตัวนำ | ช่วงพื้นที่หน้าตัด | ช่วง AWG |
|---|---|---|
| สายไฟแกนเดี่ยว (s) | 0.08 ถึง 2.5 มม.² | AWG 28 ถึง 14 |
| สายไฟตีเกลียว (st) | 0.08 ถึง 2.5 มม.² | AWG 28 ถึง 14 |
| สายไฟพร้อมปลอกเฟอร์รูล (f) | 0.14 ถึง 1.5 มม.² | AWG 26 ถึง 16 |
EL2521-0024 เป็นรุ่นเฉพาะทางมากกว่า EL2521 มาตรฐาน โดย EL2521 มาตรฐานใช้แรงดันสเตจเอาต์พุตที่ต่ำกว่า ขณะที่รุ่น -0024 รองรับแรงดันสูงสุด 24 V DC ที่ 1 A ได้โดยตรง จึงเหมาะอย่างยิ่งสำหรับใช้แทนในระบบรุ่นเก่าที่ต้องการสายแอคชูเอเตอร์ 24 V โดยตรงโดยไม่ต้องใช้อุปกรณ์ปรับระดับสัญญาณเพิ่มเติม
ด้วยกระแสที่ดึงจาก E-bus โดยทั่วไป 280 mA ขั้วต่อนี้จึงสร้างภาระทางไฟฟ้าสูงให้กับเซกเมนต์บัสภายในเครื่อง ระบบที่ใช้การ์ดชุดพัลส์หลายใบต้องตรวจสอบงบประมาณพลังงานของคัปเปลอร์ EtherCAT ต้นทาง หากกระแสไฟฟ้าที่คำนวณได้เกินความสามารถในการจ่ายของคัปเปลอร์ ต้องติดตั้งขั้วต่อจ่ายไฟ EL9410 ทันทีทางต้นน้ำของโมดูลนี้
เพื่อป้องกันการฉีดรบกวนความถี่สูงเข้าสู่สัญญาณแอนะล็อกข้างเคียง ให้เดินสายการเชื่อมต่อเอาต์พุตพัลส์ผ่านสายคู่บิดเกลียวแบบมีชีลด์เสมอ ต่อชีลด์เข้ากับแผ่นติดตั้งอย่างแน่นหนาด้วยแคลมป์กราวด์อิมพีแดนซ์ต่ำ ปอกปลอกสายไฟให้ยาว 8 ถึง 9 มม. พอดีก่อนสอดเข้าในขั้วต่อแบบสปริงเคจ เพื่อป้องกันตัวนำที่โผล่ออกมาก่อให้เกิดการลัดวงจร
ก่อนติดตั้ง ถอดออก หรือเดินสายขั้วต่อ EtherCAT ใด ๆ ให้ตัดพลังงานออกจากระบบควบคุมทั้งหมด ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อทั้งแหล่งจ่ายไฟหลักของคัปเปลอร์บัสและหน้าสัมผัสจ่ายไฟ 24 V DC ฝั่งภาคสนามทั้งหมดอย่างสมบูรณ์ เพื่อป้องกันความเสียหายภายในขั้วต่อ ความขัดข้องในการสื่อสารของระบบ หรือการบาดเจ็บของบุคลากร
Global Express Shipping
Returns & Warranty
Manufacturer: BECKHOFF
Product No.: EL2521-0024
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months
Beckhoff EL2521-0024 ซึ่งเชื่อมต่อเข้ากับเฟรมเวิร์ก EtherCAT I/O ได้โดยตรง รองรับเอาต์พุตชุดพัลส์แบบ 1 ช่องสัญญาณที่ปรับให้เหมาะกับการจำลองเอ็นโค้ดเดอร์แบบเพิ่มค่า เทอร์มินัลนี้ทำงานด้วยแรงดันสัญญาณ 24 V DC และกระแสเอาต์พุตสูงสุด 1 A โดยแปลงคำสั่งความเร็วหรือตำแหน่งขนาด 16 บิตจากคอนโทรลเลอร์ให้เป็นสัญญาณความถี่ทางกายภาพที่แม่นยำ เหมาะสำหรับการทดสอบงานกำหนดตำแหน่งของ PLC การควบคุมไดรฟ์มอเตอร์สเต็ป และการสังเคราะห์ความถี่แบบไดนามิกในเครือข่ายอุตสาหกรรมความเร็วสูง
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | EL2521-0024 |
| เทคโนโลยีการเชื่อมต่อ | ชุดพัลส์ (เอาต์พุตความถี่) |
| จำนวนช่องสัญญาณ | 1 ช่องสัญญาณ (เอาต์พุตดิฟเฟอเรนเชียล 2 ช่อง A, B) |
| อินพุตในตัว | อินพุต 2 ช่อง (+T, +Z) ที่ 24 V DC |
| ช่วงสัญญาณเอาต์พุต | 5 ถึง 24 V DC (จ่ายจากภายนอก, สูงสุด 1 A) |
| ช่วงความถี่เอาต์พุต | 0 ถึง 500 kHz (ค่าเริ่มต้น 50 kHz) |
| ความละเอียด | สูงสุด 15 บิต (16 บิต + เครื่องหมาย) |
| ขนาดขั้น | 10 mHz |
| การใช้กระแสไฟฟ้าของ E-bus | โดยทั่วไป 280 mA (ขึ้นอยู่กับโหลด) |
| การแยกทางไฟฟ้า | 500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม) |
| ความกว้างของภาพกระบวนการ | เอาต์พุต 14 ไบต์, อินพุต 8 ไบต์ |
| ขนาดอุปกรณ์ (W x H x D) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนักตัวเครื่อง | 50 g |
| น้ำหนักจัดส่ง (คำนวณ) | 2.0 กก. |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -25 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่กลั่นตัวเป็นหยดน้ำ |
| พิกัดด้านสิ่งแวดล้อม | มาตรฐานการป้องกัน IP20, CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| ประเภทตัวนำ | ช่วงพื้นที่หน้าตัด | ช่วง AWG |
|---|---|---|
| สายไฟแกนเดี่ยว (s) | 0.08 ถึง 2.5 มม.² | AWG 28 ถึง 14 |
| สายไฟตีเกลียว (st) | 0.08 ถึง 2.5 มม.² | AWG 28 ถึง 14 |
| สายไฟพร้อมปลอกเฟอร์รูล (f) | 0.14 ถึง 1.5 มม.² | AWG 26 ถึง 16 |
EL2521-0024 เป็นรุ่นเฉพาะทางมากกว่า EL2521 มาตรฐาน โดย EL2521 มาตรฐานใช้แรงดันสเตจเอาต์พุตที่ต่ำกว่า ขณะที่รุ่น -0024 รองรับแรงดันสูงสุด 24 V DC ที่ 1 A ได้โดยตรง จึงเหมาะอย่างยิ่งสำหรับใช้แทนในระบบรุ่นเก่าที่ต้องการสายแอคชูเอเตอร์ 24 V โดยตรงโดยไม่ต้องใช้อุปกรณ์ปรับระดับสัญญาณเพิ่มเติม
ด้วยกระแสที่ดึงจาก E-bus โดยทั่วไป 280 mA ขั้วต่อนี้จึงสร้างภาระทางไฟฟ้าสูงให้กับเซกเมนต์บัสภายในเครื่อง ระบบที่ใช้การ์ดชุดพัลส์หลายใบต้องตรวจสอบงบประมาณพลังงานของคัปเปลอร์ EtherCAT ต้นทาง หากกระแสไฟฟ้าที่คำนวณได้เกินความสามารถในการจ่ายของคัปเปลอร์ ต้องติดตั้งขั้วต่อจ่ายไฟ EL9410 ทันทีทางต้นน้ำของโมดูลนี้
เพื่อป้องกันการฉีดรบกวนความถี่สูงเข้าสู่สัญญาณแอนะล็อกข้างเคียง ให้เดินสายการเชื่อมต่อเอาต์พุตพัลส์ผ่านสายคู่บิดเกลียวแบบมีชีลด์เสมอ ต่อชีลด์เข้ากับแผ่นติดตั้งอย่างแน่นหนาด้วยแคลมป์กราวด์อิมพีแดนซ์ต่ำ ปอกปลอกสายไฟให้ยาว 8 ถึง 9 มม. พอดีก่อนสอดเข้าในขั้วต่อแบบสปริงเคจ เพื่อป้องกันตัวนำที่โผล่ออกมาก่อให้เกิดการลัดวงจร
ก่อนติดตั้ง ถอดออก หรือเดินสายขั้วต่อ EtherCAT ใด ๆ ให้ตัดพลังงานออกจากระบบควบคุมทั้งหมด ตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อทั้งแหล่งจ่ายไฟหลักของคัปเปลอร์บัสและหน้าสัมผัสจ่ายไฟ 24 V DC ฝั่งภาคสนามทั้งหมดอย่างสมบูรณ์ เพื่อป้องกันความเสียหายภายในขั้วต่อ ความขัดข้องในการสื่อสารของระบบ หรือการบาดเจ็บของบุคลากร
