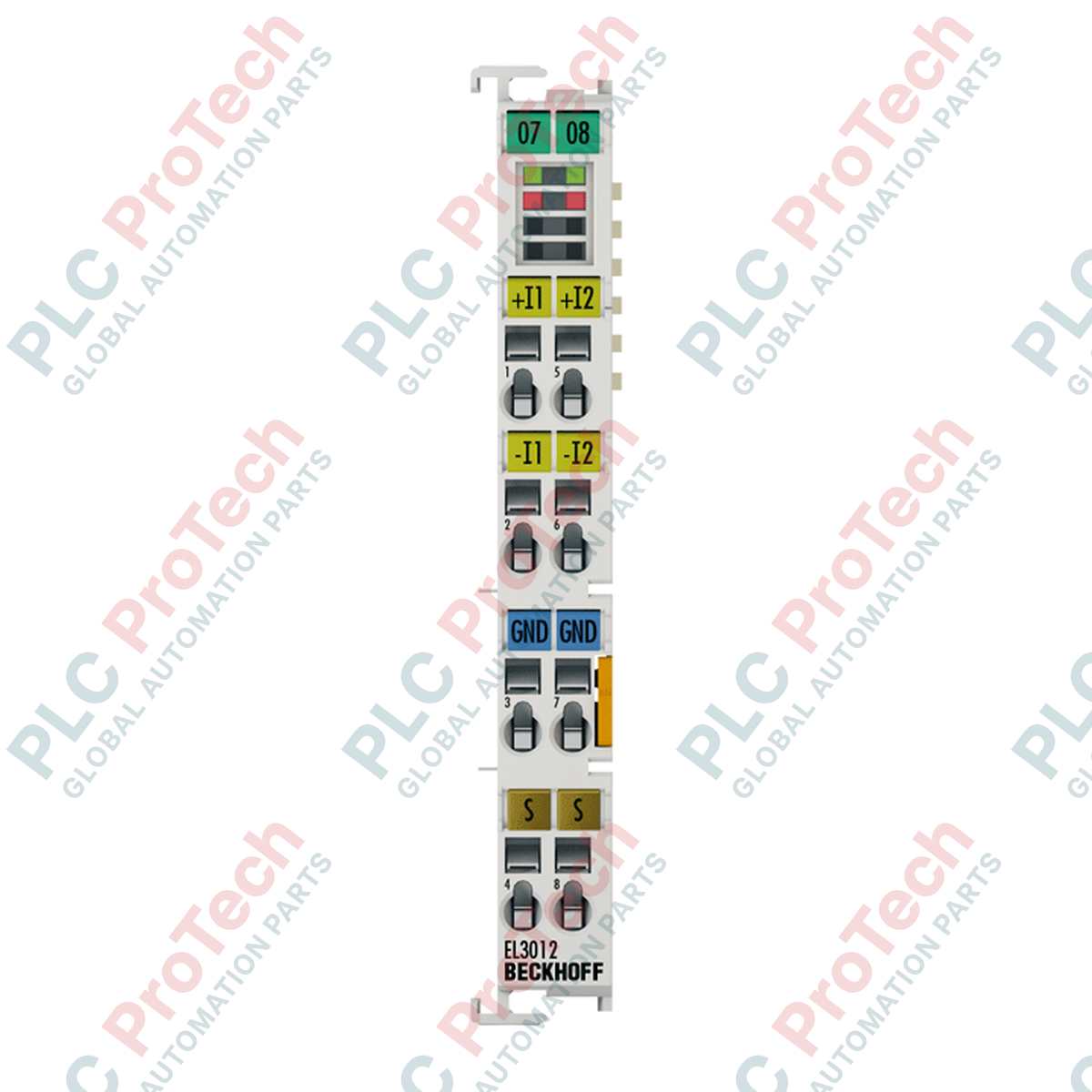

เทอร์มินัล EtherCAT Beckhoff EL3012

ภาพรวมผลิตภัณฑ์

EL3012 (EL3012) เป็นเทอร์มินัลอินพุตแอนะล็อก 2 ช่องความแม่นยำสูงจากซีรีส์ Beckhoff EtherCAT ซึ่งออกแบบมาโดยเฉพาะสำหรับการรับสัญญาณกระบวนการทางอุตสาหกรรม โมดูลนี้รองรับสัญญาณกระแส 0 ถึง 20 mA ที่ความละเอียด 12 บิต โดยใช้เทคโนโลยีอินพุตแบบดิฟเฟอเรนเชียลเพื่อรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าสูง EL3012 มีความสำคัญต่อวงจรควบคุมที่สำคัญในภาคส่วนต่าง ๆ เช่น การแปรรูปสารเคมี ระบบอัตโนมัติในโรงงาน และการผลิตงานหนัก ด้วยการแยกทางไฟฟ้าที่มีประสิทธิภาพระหว่างสัญญาณภาคสนามกับ EtherCAT E-bus จึงช่วยปกป้องคอนโทรลเลอร์จากแรงดันไฟฟ้ากระชากและกราวด์ลูป เพิ่มความน่าเชื่อถือของระบบอย่างมาก และลดเวลาหยุดทำงานที่ไม่ได้วางแผนไว้

การกำหนดค่าทางเทคนิค

EL3012 ได้รับการออกแบบให้มีความยืดหยุ่นและรองรับการประมวลผลสัญญาณขั้นสูง จึงสามารถผสานรวมเข้ากับสถาปัตยกรรมควบคุมที่ใช้ EtherCAT ได้อย่างราบรื่น

• เทคโนโลยีอินพุตแบบดิฟเฟอเรนเชียล: การใช้อินพุตแบบดิฟเฟอเรนเชียลช่วยลดสัญญาณรบกวนโหมดร่วมได้อย่างมีประสิทธิภาพ ซึ่งมีความสำคัญเมื่อเซนเซอร์อยู่ห่างจากตู้ควบคุมเป็นระยะทางไกล
• การปรับสภาพสัญญาณ: โมดูลมีตัวกรอง FIR/IIR ที่กำหนดค่าผ่านซอฟต์แวร์ได้ภายในตัว ช่วยให้ผู้ใช้ลดสัญญาณรบกวนความถี่สูงได้โดยไม่ต้องใช้ตัวกรองแอนะล็อกภายนอก
• ประสิทธิภาพ: ด้วยเวลาแปลงค่าเริ่มต้น 0.625 ms และขีดจำกัดตัวกรอง 1 kHz เทอร์มินัลนี้จึงรองรับการรับข้อมูลความเร็วสูงที่จำเป็นสำหรับการควบคุมแบบเรียลไทม์
• การวินิจฉัย: รองรับการตรวจสอบค่าขีดจำกัด ทำให้ PLC ตรวจจับค่าจากเซนเซอร์ที่อยู่นอกช่วงได้โดยอัตโนมัติ ซึ่งมีความสำคัญต่อความปลอดภัยเชิงรุกของกระบวนการ

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

ข้อดีของการใช้อินพุตแบบดิฟเฟอเรนเชียลบน EL3012 คืออะไร?

อินพุตแบบดิฟเฟอเรนเชียลจะวัดความแตกต่างระหว่างสัญญาณสองสัญญาณ แทนการอ้างอิงกับกราวด์เพียงจุดเดียว จึงช่วยลดผลกระทบจากความต่างศักย์กราวด์และสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เหนี่ยวนำต่อความแม่นยำในการวัดได้อย่างมาก

สามารถปรับการตั้งค่าตัวกรองอินพุตระหว่างการทำงานได้หรือไม่?

ได้ ตัวกรอง FIR/IIR สามารถกำหนดค่าผ่านพจนานุกรมออบเจ็กต์ EtherCAT ทำให้คุณปรับเวลาในการตอบสนองและคุณลักษณะการลดสัญญาณรบกวนให้เหมาะกับข้อกำหนดเฉพาะของแอปพลิเคชันได้

เทอร์มินัลต้องใช้แหล่งจ่ายไฟภายนอกสำหรับเซนเซอร์แอนะล็อกหรือไม่?

EL3012 จ่ายไฟให้วงจรอิเล็กทรอนิกส์ภายในผ่าน E-bus ทั้งนี้ขึ้นอยู่กับประเภทของเซนเซอร์ คุณอาจต้องใช้แหล่งจ่ายไฟภายนอก 24 VDC เพื่อจ่ายไฟให้ลูปของอุปกรณ์ภาคสนาม

แนวทางการติดตั้งและการใช้งาน

• การชีลด์และการต่อลงกราวด์: ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับสัญญาณแอนะล็อกเสมอ เชื่อมต่อชีลด์ของสายเข้ากับจุดต่อลงกราวด์ส่วนกลางของตู้ โดยใช้เคเบิลแกลนด์ที่เป็นไปตามข้อกำหนด EMC เพื่อสร้างเส้นทางอิมพีแดนซ์ต่ำสำหรับสัญญาณรบกวนความถี่สูง
• แนวทางการเดินสาย: หลีกเลี่ยงการเดินสายสัญญาณแอนะล็อกขนานกับสายไฟกระแสสูงหรือสายมอเตอร์ VFD ควรเว้นระยะห่างอย่างน้อย 200 mm เพื่อลดความเสี่ยงของสัญญาณรบกวนข้ามสาย
• การติดตั้งเทอร์มินัล: เมื่อติดตั้ง EL3012 บนราง DIN ตรวจสอบให้แน่ใจว่าช่องคู่และข้อต่อแบบมีคีย์เข้าประกบกับเทอร์มินัลข้างเคียงอย่างสมบูรณ์ เพื่อให้มีความมั่นคงทางกลและหน้าสัมผัสทางไฟฟ้าที่เหมาะสมตลอดแบ็กเพลน EtherCAT
