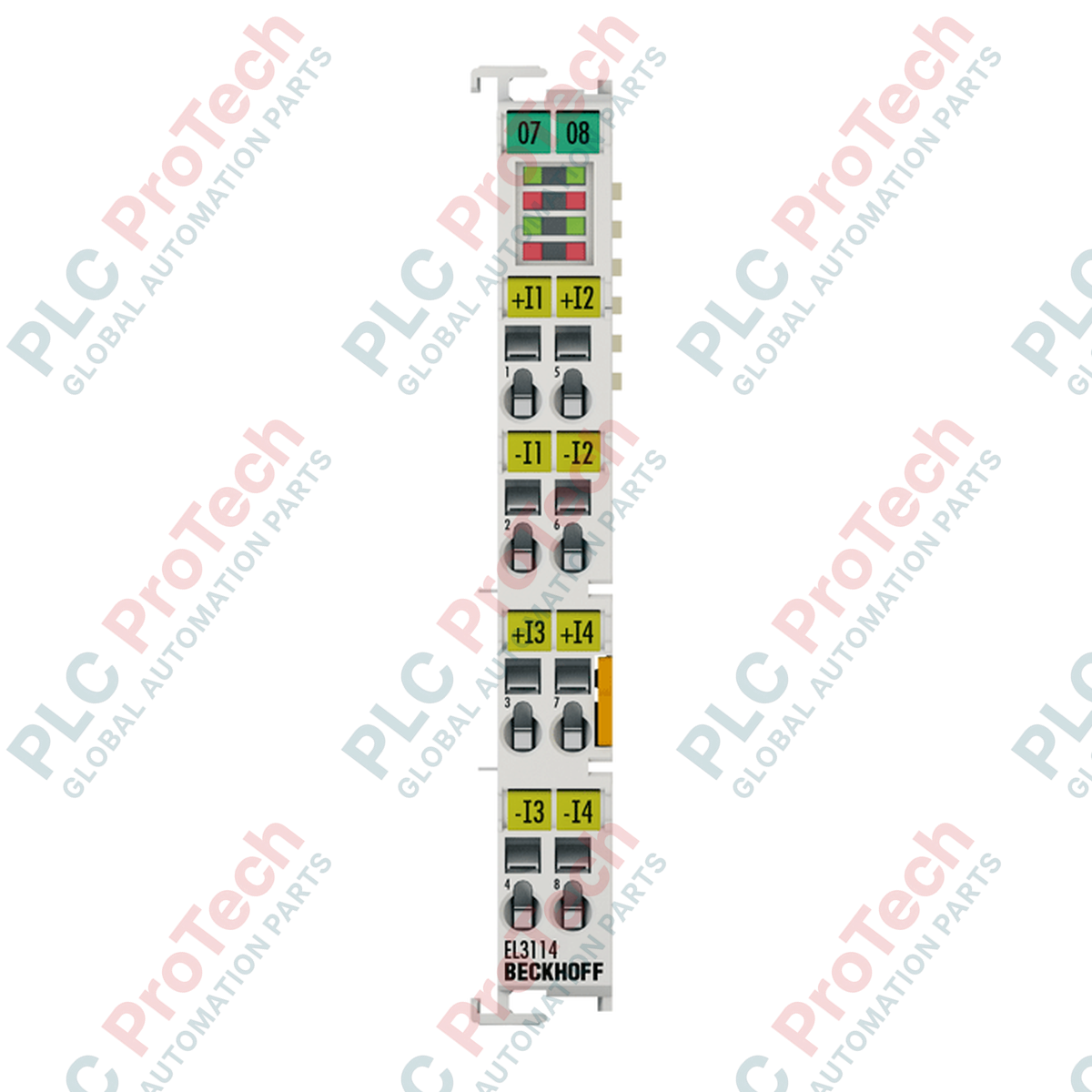

การเก็บสัญญาณแอนะล็อกความแม่นยำสูงภายในสภาพแวดล้อมระบบอัตโนมัติที่ซิงโครไนซ์ ดำเนินการโดย Beckhoff EL3114 โดยตรง ซึ่งเป็นเทอร์มินัล EtherCAT ที่มีช่องวัดกระแสแบบดิฟเฟอเรนเชียลแยกอิสระสี่ช่อง ครอบคลุมช่วง 0 ถึง 20 mA เทอร์มินัลอุตสาหกรรมนี้ทำงานด้วย ความละเอียด 16 บิต ความเที่ยงตรงสูง และแปลงค่าลูปกระแสเป็นข้อมูลกระบวนการที่สะอาดสำหรับคอนโทรลเลอร์ EtherCAT พร้อมความสามารถด้านฮาร์ดแวร์ความเร็วสูง รองรับ Distributed Clocks (DC) ด้วยความแม่นยำในการซิงโครไนซ์ต่ำกว่า 1 ไมโครวินาที จึงเหมาะอย่างยิ่งสำหรับการวัดลูปที่รวดเร็วและจัดแนวเวลาให้ตรงกันในสถาปัตยกรรมระบบอัตโนมัติแบบหลายโหนด
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า / พิกัด |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| หมายเลขรุ่น | EL3114 |
| เทคโนโลยี | อินพุตแบบดิฟเฟอเรนเชียล |
| จำนวนอินพุต | 4 |
| ช่วงสัญญาณอินพุต | 0 ถึง 20 mA |
| ความละเอียด A/D | 16 บิต (รวมบิตเครื่องหมาย) |
| Distributed Clocks (DC) | มี, ความแม่นยำ < 1 ไมโครวินาที |
| ความถี่จำกัดของตัวกรองอินพุต | 5 kHz |
| ความต้านทานอินพุตภายใน | โดยทั่วไป 85 โอห์ม + แรงดันไดโอด |
| ความคลาดเคลื่อนในการวัด | < ±0.3% (เทียบกับค่าเต็มสเกล) |
| เวลาแปลงสัญญาณ | โดยทั่วไป 100 ไมโครวินาที |
| การใช้กระแสของ E-bus | โดยทั่วไป 130 mA |
| การแยกทางไฟฟ้า | 500 V (E-bus / แรงดันสัญญาณ) |
| ความกว้างบิตของภาพกระบวนการ | อินพุต: 16 ไบต์ |
| เทคโนโลยีการเชื่อมต่อ | แคลมป์แบบกรง (ทำงานด้วยสปริง) |
| ขนาดตัวนำ | ตัวนำเส้นเดี่ยว/ตีเกลียว: 0.08 ถึง 2.5 มม.²; ปลอกคริมป์: 0.14 ถึง 1.5 มม.² |
| ขนาดตัวเครื่อง | 12 มม. x 100 มม. x 68 มม. |
| อุณหภูมิขณะทำงาน | -25 องศาเซลเซียส ถึง +60 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| ระดับการป้องกัน | IP20 |
| การรับรอง | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| น้ำหนักสำหรับจัดส่ง (คำนวณแล้ว) | 0.055 กก. |
| จุดสัมผัสขั้วต่อ | การกำหนดสัญญาณ | คำอธิบาย |
|---|---|---|
| 1 | อินพุต + (ช่อง 1) | อินพุตกระแสแบบดิฟเฟอเรนเชียลขั้วบวก ช่อง 1 |
| 5 | อินพุต - (ช่อง 1) | อินพุตกระแสแบบดิฟเฟอเรนเชียลขั้วลบ ช่อง 1 |
| 2 | อินพุต + (ช่อง 2) | อินพุตกระแสแบบดิฟเฟอเรนเชียลขั้วบวก ช่อง 2 |
| 6 | อินพุต - (ช่อง 2) | อินพุตกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลขั้วลบ ช่อง 2 |
| 3 | อินพุต - (ช่อง 3) | อินพุตกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลขั้วบวก ช่อง 3 |
| 7 | อินพุต - (ช่อง 3) | อินพุตกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลขั้วลบ ช่อง 3 |
| 4 | อินพุต + (ช่อง 4) | อินพุตกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลขั้วบวก ช่อง 4 |
| 8 | อินพุต - (ช่อง 4) | อินพุตกระแสไฟฟ้าแบบดิฟเฟอเรนเชียลขั้วลบ ช่อง 4 |
EL3114 สามารถใช้แทนรุ่น EL311x รุ่นเก่าได้โดยตรง หากตรวจสอบการแมปซอฟต์แวร์กระบวนการแล้ว ระบบที่เปลี่ยนจากเทอร์มินัลที่ไม่รองรับ DC มาใช้ EL3114 ควรตรวจสอบให้แน่ใจว่าเปิดใช้งานการซิงโครไนซ์ Distributed Clock ในการกำหนดค่าที่ใช้งานอยู่ของ TwinCAT เพื่อป้องกันการคลาดเคลื่อนของฐานเวลา ตรวจสอบให้แน่ใจว่าเลือกแบบ ES3114 หากต้องการใช้โมดูลคอนเน็กเตอร์เทอร์มินัลแบบถอดเสียบได้เพื่อการสับเปลี่ยนหน้างาน
เส้นทางอินพุตแบบดิฟเฟอเรนเชียลภายในใช้ตัวขยายสัญญาณปฏิบัติการมาตรฐาน ซึ่งมีขีดจำกัดแรงดันโหมดร่วมสูงสุดสัมบูรณ์ที่ 10 V การเกินขีดจำกัดนี้ระหว่างช่องสัญญาณจะทำให้การวัดถูกจำกัดอย่างรุนแรงและเกิดความไม่เป็นเชิงเส้น นอกจากนี้ เนื่องจากเทอร์มินัลนี้ดึงกระแสต่อเนื่อง 130 mA จากการเชื่อมต่อ E-bus ภายใน ผู้วางแผนการผสานระบบต้องตรวจสอบโปรไฟล์กระแสเอาต์พุตรวมของบัสคัปเปลอร์ก่อนหน้า (เช่น EK1100) และติดตั้งเทอร์มินัลจ่ายไฟคั่นกลาง (EK1110 / EL9400) หากงบกระแส E-bus สะสมเกินขีดจำกัด
เพื่อป้องกันการส่งสัญญาณแอมพลิจูดต่ำที่ไวต่อสัญญาณรบกวน ให้เดินลูปกระแสด้วยสายคู่บิดเกลียวแบบมีชีลด์เสมอ ต่อชีลด์ลงกราวด์ที่ทางเข้าสู่ตู้หรือขายึดเทอร์มินัล พารามิเตอร์การกรอง (เช่น ลักษณะตัวกรองความถี่ต่ำแบบ IIR/FIR) สามารถปรับได้ทั้งหมดในซอฟต์แวร์ TwinCAT ผ่านออบเจ็กต์พารามิเตอร์ CoE (CAN over EtherCAT) 0x80n0 ทำให้สามารถปรับแต่งตัวกรองฮาร์ดแวร์ 5 kHz เพื่อแยกรูปแบบสัญญาณรบกวนจากการสั่นสะเทือนทางกลได้อย่างละเอียด
คำเตือนสำคัญ:
ตัดแหล่งจ่ายไฟฟ้าทั้งหมดที่จ่ายให้ชุดราง DIN คอนโทรลเลอร์ และอินเทอร์เฟซลูปภายนอก ก่อนติดตั้งหรือถอดโมดูลเทอร์มินัล ห้ามเสียบหรือเดินสายขณะมีไฟโดยเด็ดขาด เนื่องจากอาจทำให้หน้าสัมผัสบัสภายในเสียหายและทำลายโมดูลได้
ติดตั้ง EL3114 บนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) โดยเลื่อนจนช่องคู่และรางนำสำหรับการล็อกเข้าคู่คลิกเข้ากับตัวเรือนเทอร์มินัลข้างเคียงอย่างแน่นหนา
ยึดการเชื่อมต่อสายดินและบัส โดยตรวจสอบให้ใบหน้าสัมผัสทองแดง E-bus ด้านข้างคลิกเข้าหากันอย่างราบรื่นและไม่มีช่องว่างในชุดประกอบเซกเมนต์
ปอกปลายตัวนำให้มีความยาว 8 ถึง 9 มม. เสียบไขควงปากแบนเข้าในช่องปลดสปริง จากนั้นเสียบสายไฟ (สายแกนเดี่ยว/สายตีเกลียวขนาดไม่เกิน 2.5 มม²) แล้วปล่อยกลไกสปริงเพื่อยึดสายไฟให้เรียบร้อย
