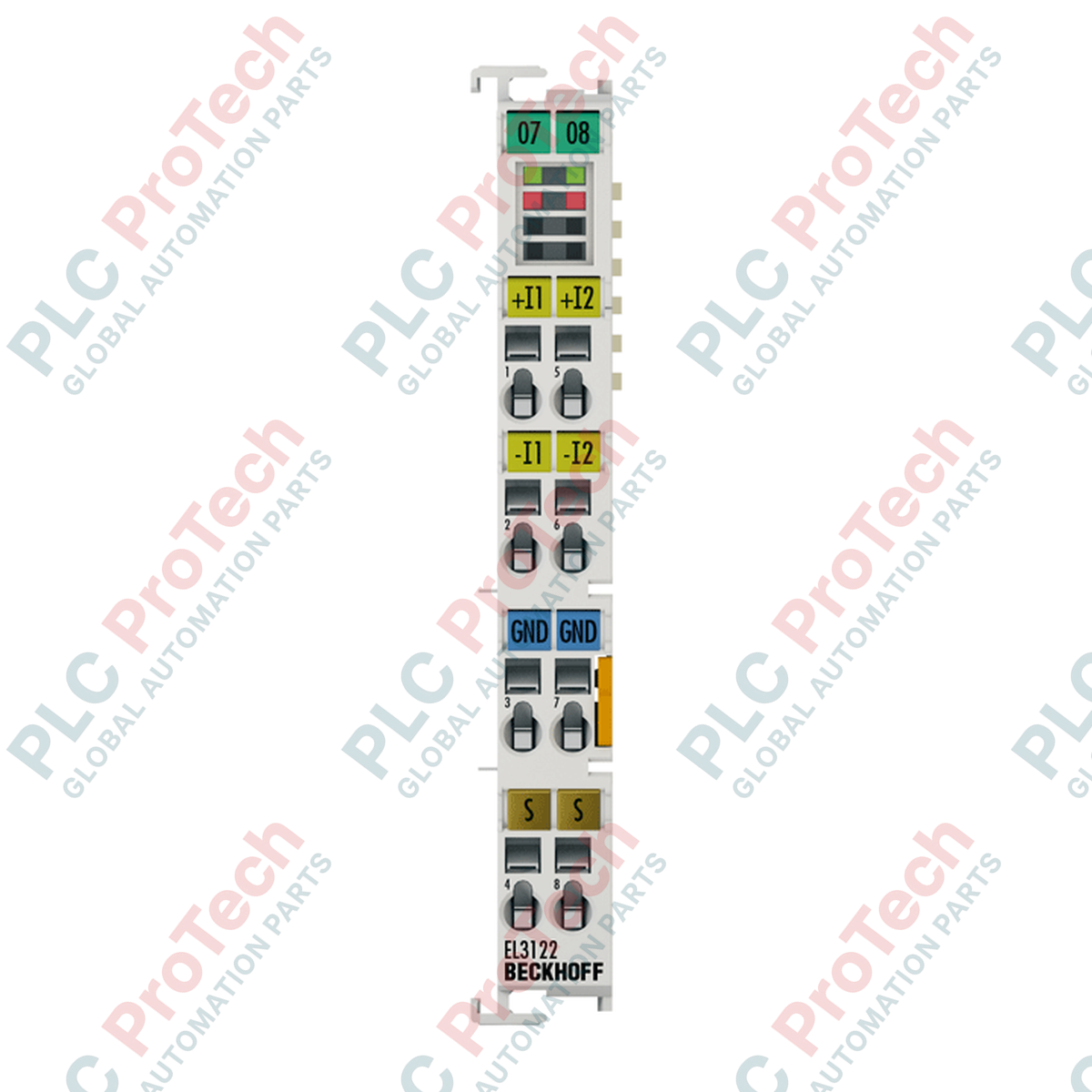

BECKHOFF EL3122 เทอร์มินัล EtherCAT

Q: ฟังก์ชันหลักของ BECKHOFF EL3122 คืออะไร

BECKHOFF EL3122 คือเทอร์มินัลอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียล 2 ช่องสัญญาณสำหรับ EtherCAT ที่ออกแบบมาเพื่อรับสัญญาณกระแสไฟฟ้าที่แม่นยำในช่วง 4 ถึง 20 mA ด้วยความละเอียด 16 บิต

Q: BECKHOFF EL3122 รองรับ Distributed Clocks (DC) หรือไม่

ใช่ BECKHOFF EL3122 รองรับ Distributed Clocks (DC) ซึ่งช่วยให้การสุ่มตัวอย่างสัญญาณแอนะล็อกทั่วทั้งเครือข่ายควบคุมมีความแม่นยำและซิงโครไนซ์สูง

Q: BECKHOFF EL3122 ต้องใช้แหล่งจ่ายไฟอย่างไร

BECKHOFF EL3122 รับไฟโดยตรงผ่าน E-bus และมีการใช้กระแสไฟฟ้าทั่วไป 170 mA โดยไม่ดึงไฟจากขั้วต่อไฟฝั่งฟิลด์

Q: BECKHOFF EL3122 สามารถใช้งานในสภาพแวดล้อมที่เป็นอันตรายได้หรือไม่

ได้ BECKHOFF EL3122 ได้รับการรับรองสำหรับพื้นที่อันตรายตามมาตรฐาน ATEX โดยมีเครื่องหมาย Ex II 3 G Ex nA IIC T4 Gc จึงเหมาะสำหรับติดตั้งในพื้นที่ Zone 2

Q: BECKHOFF EL3122 สามารถกำหนดค่าตัวเลือกการกรองใดได้บ้าง

BECKHOFF EL3122 มีตัวกรองดิจิทัลที่กำหนดค่าได้ รวมถึงตัวกรอง Finite Impulse Response (FIR) และ Infinite Impulse Response (IIR) เพื่อทำให้สัญญาณรบกวนเรียบขึ้นหรือระงับความถี่สัญญาณรบกวนเฉพาะ

SKU EL3122

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3122
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 55g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

BECKHOFF EL3122 เป็นเทอร์มินัล EtherCAT อินพุตแอนะล็อก 2 ช่องที่ออกแบบมาสำหรับการวัดสัญญาณกระแสในช่วง 4 ถึง 20 mA อย่างแม่นยำสูง ทั้งสองช่องทำงานเป็นอินพุตแบบดิฟเฟอเรนเชียล โดยแปลงค่าทางกายภาพที่วัดได้เป็นข้อมูลดิจิทัลความละเอียดสูง 16 บิต เทอร์มินัลนี้เชื่อมต่อเข้ากับระบบ EtherCAT ผ่านการเชื่อมต่อ E-bus มาตรฐาน ทำให้สามารถสื่อสารได้อย่างรวดเร็วและเก็บข้อมูลด้วยความเร็วสูง

เพื่อให้มั่นใจถึงการประมวลผลสัญญาณที่เหมาะสมที่สุด BECKHOFF EL3122 รองรับ Distributed Clocks (DC) สำหรับการสุ่มตัวอย่างที่ซิงโครไนซ์อย่างแม่นยำทั่วทั้งเครือข่าย อุปกรณ์นี้มีตัวเลือกการกำหนดค่าที่ยืดหยุ่น รวมถึงตัวกรองดิจิทัลที่เปิดใช้งานได้ (FIR/IIR) เพื่อปรับสัญญาณอินพุตให้ราบรื่นและกำจัดสัญญาณรบกวนความถี่สูง นอกจากนี้ เทอร์มินัลยังรองรับการตรวจสอบค่าขีดจำกัด และมีภาพกระบวนการทั้งแบบมาตรฐานและแบบกะทัดรัดเพื่อเพิ่มประสิทธิภาพการใช้แบนด์วิดท์เครือข่าย

คุณสมบัติ

ช่องอินพุตแอนะล็อกแบบดิฟเฟอเรนเชียล 2 ช่อง
ความละเอียดแม่นยำ 16 บิต (รวมบิตเครื่องหมาย) สำหรับการวัดความแม่นยำสูง
ช่วงกระแสสัญญาณมาตรฐาน 4 ถึง 20 mA
รองรับ Distributed Clocks (DC) เพื่อการซิงโครไนซ์ในระดับไมโครวินาที
ตัวกรองดิจิทัลที่กำหนดค่าได้ (FIR และ IIR) และการตรวจสอบค่าขีดจำกัด
ตัวเครื่องกะทัดรัดกว้าง 12 มม. พร้อมไฟ LED แสดงสถานะ
การแยกทางไฟฟ้า 500 V ระหว่าง E-bus และเส้นทางสัญญาณ

การใช้งาน

การตรวจสอบและควบคุมกระบวนการอุตสาหกรรมความเร็วสูง
การวัดกระแสอย่างแม่นยำจากทรานสมิตเตอร์ภาคสนาม, เครื่องวัดอัตราการไหล และเซนเซอร์ความดัน
การเก็บข้อมูลแบบซิงโครไนซ์ในโทโพโลยีระบบควบคุมแบบกระจาย
การเชื่อมต่อเซนเซอร์แอนะล็อกในพื้นที่อันตราย (โซน 2)

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

ผู้ผลิต	BECKHOFF
รุ่น	EL3122
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT
จำนวนอินพุต	อินพุตแบบดิฟเฟอเรนเชียล 2 ช่อง
เทคโนโลยี	อินพุตแบบดิฟเฟอเรนเชียล
ความกว้างบิตในภาพกระบวนการ	อินพุต: 8 ไบต์
คุณสมบัติพิเศษ	ภาพกระบวนการมาตรฐานและแบบกะทัดรัด, ตัวกรอง FIR/IIR ที่เปิดใช้งานได้, การตรวจสอบค่าขีดจำกัด

ไฟฟ้าและสัญญาณ

กระแสสัญญาณ	4 ถึง 20 mA
ความละเอียด	16 บิต (รวมบิตเครื่องหมาย)
ค่าความคลาดเคลื่อนในการวัด	< ±0.3% (เทียบกับค่าเต็มสเกล)
ความต้านทานภายใน	โดยทั่วไป 85 โอห์ม + แรงดันไดโอด
ความถี่จำกัดของตัวกรองอินพุต	5 kHz
แรงดันโหมดร่วม (Ucm)	สูงสุด 10 V
ความทนทานต่อแรงดันกระชาก	สูงสุด 35 V
เวลาแปลงสัญญาณ	~ 50 ไมโครวินาที (โหมดความเร็วสูง ~ 35 ไมโครวินาที)
การแยกทางไฟฟ้า	500 V (แรงดัน E-bus / สัญญาณ)

แหล่งจ่ายไฟและบัส

แหล่งจ่ายไฟ	ผ่าน E-bus
การใช้กระแสของ E-bus	โดยทั่วไป 170 mA
การใช้กระแสของหน้าสัมผัสกำลัง	ไม่มี
ความสามารถในการรับกระแสของหน้าสัมผัสกำลัง	Imax: 10 A
นาฬิกาแบบกระจาย (DC)	ใช่

ข้อมูลทางกลและการติดตั้ง

ขนาด (กว้าง x สูง x ลึก)	12 mm x 100 mm x 68 mm
น้ำหนัก	ประมาณ 55 g
วัสดุตัวเรือน	โพลีคาร์บอเนต
การติดตั้ง	ราง DIN ขนาด 35 mm เป็นไปตาม EN 60715 พร้อมตัวล็อก
เทคโนโลยีการเดินสาย	กดสปริงด้วยไขควง
พื้นที่หน้าตัดการเชื่อมต่อตัวนำแบบแข็ง	0.08 ถึง 2.5 mm² (AWG 28 ถึง 14)
พื้นที่หน้าตัดการเชื่อมต่อตัวนำแบบอ่อน	0.08 ถึง 2.5 mm² (AWG 28 ถึง 14)
พื้นที่หน้าตัดการเชื่อมต่อปลอกปลายสาย	0.14 ถึง 1.5 mm² (AWG 26 ถึง 16)
ความยาวการปอกฉนวน	8 ถึง 9 mm

สภาพแวดล้อมและการรับรอง

อุณหภูมิขณะทำงาน	-25 ถึง +60 degC
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 degC
ความชื้นสัมพัทธ์	95% ไม่มีการควบแน่น
ระดับการป้องกัน	IP20
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นแม่เหล็กไฟฟ้า	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
การรับรองและเครื่องหมาย	CE, UL, ATEX
เครื่องหมาย Ex	II 3 G Ex nA IIC T4 Gc

แนวทางการติดตั้ง

ตรวจสอบให้ระบบและแหล่งจ่ายไฟทั้งหมดที่เชื่อมต่ออยู่ไม่มีพลังงานก่อนติดตั้ง เดินสาย หรือถอดโมดูลใดๆ
ติดตั้ง BECKHOFF EL3122 บนราง DIN ขนาด 35 mm (เป็นไปตาม EN 60715) จัดแนวตัวเรือนขั้วต่อให้ตรงกับโมดูลข้างเคียงอย่างระมัดระวัง โดยใช้ร่องคู่และจุดเชื่อมต่อแบบมีคีย์
ตรวจสอบให้ขั้วต่อเข้าล็อกอย่างแน่นหนาด้วยเสียงคลิกที่ชัดเจน เพื่อให้มีการสัมผัสทางไฟฟ้ากับ E-bus ที่เชื่อถือได้
ปอกฉนวนตัวนำสัญญาณอินพุตเป็นความยาว 8 ถึง 9 mm สอดสายไฟเข้าในจุดเชื่อมต่อโดยใช้ไขควงกดแคลมป์สปริง
เชื่อมต่อสัญญาณกระแสแบบดิฟเฟอเรนเชียล (4 ถึง 20 mA) เข้ากับขั้วต่อที่กำหนดตามแผนผังการเดินสายของระบบ ตรวจสอบให้มีขั้วถูกต้องเพื่อป้องกันข้อผิดพลาดในการวัด
สำหรับการใช้งานที่มีสัญญาณรบกวนทางไฟฟ้า ให้ใช้สายเคเบิลมีชีลด์และต่อชีลด์เข้ากับศักย์กราวด์ที่กำหนดอย่างถูกต้อง
จ่ายพลังงานให้ระบบอีกครั้ง และดำเนินการกำหนดค่าระบบเบื้องต้นและตรวจสอบการวินิจฉัยในสภาพแวดล้อมทางวิศวกรรม TwinCAT
