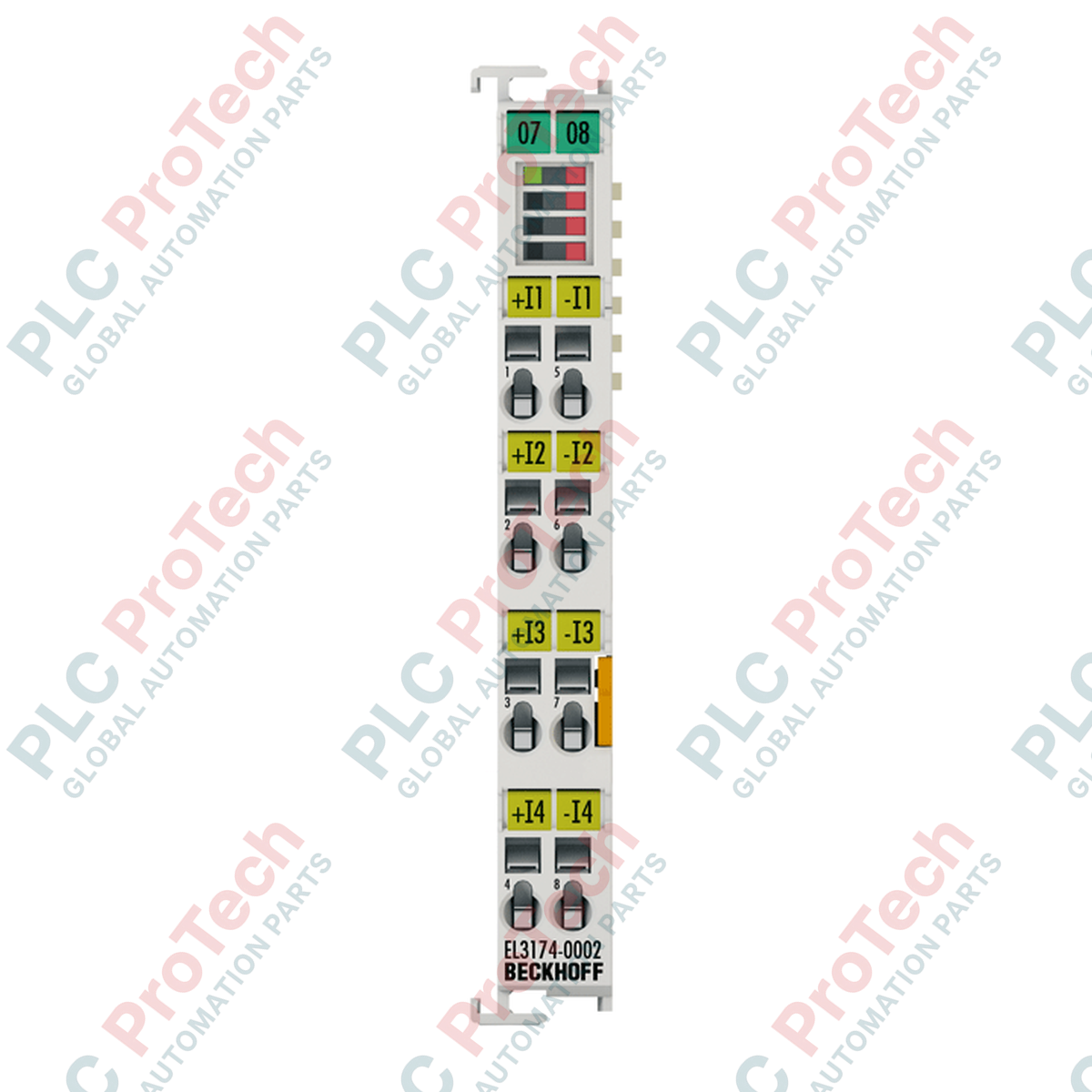

BECKHOFF EL3174-0002 เทอร์มินัล EtherCAT

SKU EL3174-0002

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3174-0002
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 65g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

BECKHOFF EL3174-0002 คือเทอร์มินัลอินพุตแอนะล็อก EtherCAT ประสิทธิภาพสูง 4 ช่อง ออกแบบมาสำหรับการวัดแรงดันและกระแสที่ยืดหยุ่น เทอร์มินัลมัลติฟังก์ชันนี้มีอินพุตดิฟเฟอเรนเชียลที่แยกทางไฟฟ้า ทำให้สามารถกำหนดพารามิเตอร์ของแต่ละช่องผ่านระบบควบคุมได้แยกกัน เพื่อประมวลผลสัญญาณกระแสหรือแรงดัน การแยกทางไฟฟ้าเชิงหน้าที่ที่โดดเด่นถึง 2500 V ระหว่างช่องสัญญาณและระหว่างช่องสัญญาณกับฟิลด์บัส ทำให้ผลิตภัณฑ์นี้เหมาะอย่างยิ่งสำหรับป้องกันปัญหาวงจรกราวด์และรักษาความสมบูรณ์ของสัญญาณในสภาพแวดล้อมทางไฟฟ้าที่ซับซ้อน

ในฐานะส่วนหนึ่งของระบบ EtherCAT I/O แบบโมดูลาร์ของ BECKHOFF EL3174-0002 สามารถติดตั้งเข้ากับส่วนเทอร์มินัลมาตรฐานได้โดยตรง โดยทำงานที่ความละเอียด 16 บิตและรองรับ Distributed Clocks (DC) เพื่อการซิงโครไนซ์การวัดอย่างแม่นยำทั่วทั้งเครือข่ายควบคุม การผสานรวมระหว่างการกำหนดพารามิเตอร์ที่ยืดหยุ่น การแยกทางไฟฟ้า และการสื่อสาร EtherCAT ความเร็วสูง ช่วยให้รับข้อมูลได้อย่างน่าเชื่อถือสำหรับระบบทดสอบ ระบบการวัด และระบบควบคุมที่ต้องการประสิทธิภาพสูง

คุณสมบัติ

ช่องอินพุตแอนะล็อก 4 ช่อง โดยแต่ละช่องสามารถกำหนดพารามิเตอร์แยกกันสำหรับสัญญาณแรงดันหรือกระแส
การแยกทางไฟฟ้าเชิงหน้าที่ 2500 V ระหว่างช่องสัญญาณและระหว่างช่องสัญญาณกับฟิลด์บัส เพื่อกำจัดวงจรกราวด์
ความละเอียดการแปลงสัญญาณ 16 บิตสำหรับการวัดที่แม่นยำ
รองรับ Distributed Clocks (DC) เพื่อการสุ่มตัวอย่างที่ซิงโครไนซ์อย่างแม่นยำทั่วทั้งเครือข่าย
ตัวเครื่องเทอร์มินัลขนาดกะทัดรัดที่มีความกว้าง 12 มม. ช่วยลดพื้นที่ที่ต้องใช้บนราง DIN
ไฟ LED วินิจฉัยในตัวสำหรับตรวจสอบสถานะช่องสัญญาณและระบบแบบเรียลไทม์

การใช้งาน

การรับสัญญาณแอนะล็อกในระบบหลายศักย์ไฟฟ้าที่ต้องการการแยกทางไฟฟ้าสูง
การวัดแรงดันและกระแสแบบผสมในสภาพแวดล้อมการทดสอบและห้องปฏิบัติการ
ระบบควบคุมกระบวนการที่ต้องการอินพุตแอนะล็อกซึ่งกำหนดพารามิเตอร์ได้อย่างยืดหยุ่นผ่านซอฟต์แวร์
สายการผลิตอัตโนมัติแบบกระจายที่ต้องการข้อมูลแอนะล็อกแบบซิงโครไนซ์

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่นที่แน่นอน	EL3174-0002
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT
จำนวนอินพุต	อินพุตดิฟเฟอเรนเชียล 4 ช่อง
ความกว้างตัวเรือน	12 มม.

ข้อมูลทางไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
แหล่งจ่ายไฟ	ผ่าน E-bus
การใช้กระแสไฟฟ้าจาก E-bus	โดยทั่วไป 150 mA
การใช้กระแสไฟฟ้าจากจุดสัมผัสกำลังไฟ	ไม่มีการสัมผัสกับจุดสัมผัสกำลังไฟ
การแยกทางไฟฟ้า	การแยกทางไฟฟ้าแบบฟังก์ชัน 2500 V (ช่อง/ช่อง และช่อง/ฟิลด์บัส)

อินพุตแอนะล็อกและความละเอียด

พารามิเตอร์	ข้อมูลจำเพาะ
ช่วงการวัด (ค่าพิกัด)	-10 ถึง +10 V หรือ -20 ถึง +20 mA (รวม 0...10 V และ 0/4...20 mA)
ช่วงการวัด (ทางเทคนิค)	-10.73 ถึง +10.73 V หรือ -21.47 ถึง +21.47 mA
ความละเอียด	16 บิต (รวมเครื่องหมาย)
ความต้านทานภายใน	มากกว่า 200 kOhm (แรงดันไฟฟ้า) \| โดยทั่วไป 85 Ohm (กระแสไฟฟ้า)
ความถี่จำกัดของตัวกรองอินพุต	5 kHz
เวลาในการแปลง	อย่างน้อย 150 ไมโครวินาที
ค่าความคลาดเคลื่อนในการวัด	น้อยกว่า +/-0.2% (ที่ 25 degC +/-5 degC เมื่อเทียบกับสเกลเต็ม)

ด้านกลไกและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
ขนาด (W x H x D)	12 มม. x 100 มม. x 68 มม.
น้ำหนัก	ประมาณ 65 g
การติดตั้ง	ติดตั้งบนราง DIN ขนาด 35 มม. (EN 60715) พร้อมตัวล็อก
ประเภทการเชื่อมต่อ	การเชื่อมต่อแบบสปริง CAGE CLAMP
อุณหภูมิในการทำงาน	-25 degC ถึง +60 degC
อุณหภูมิในการจัดเก็บ	-40 degC ถึง +85 degC
ความชื้นสัมพัทธ์	95% ไม่ควบแน่น
ระดับการป้องกัน	IP20
การรับรอง	CE, UL, ATEX, IECEx, cFMus

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของทั้งระบบถูกตัดพลังงานโดยสมบูรณ์ก่อนติดตั้งหรือถอดเทอร์มินัล
จัดแนว EL3174-0002 ให้ตรงกับราง DIN แล้วกดเข้ากับชุดประกอบ ตรวจสอบให้แน่ใจว่าตัวล็อกเข้าที่อย่างแน่นหนา
เลื่อนเทอร์มินัลเข้าหาเทอร์มินัลข้างเคียงเพื่อสร้างการเชื่อมต่อหน้าสัมผัส E-bus ที่ถูกต้อง
เชื่อมต่อสายไฟเซนเซอร์แบบดิฟเฟอเรนเชียลเข้ากับจุดสัมผัสแบบสปริงแคลมป์โดยใช้ไขควงมาตรฐาน ตรวจสอบให้แน่ใจว่าชีลด์ของสัญญาณต่อปลายอย่างถูกต้อง
เปิดระบบและตรวจสอบสถานะที่แสดงโดย LED วินิจฉัยในตัวบริเวณด้านหน้าของเทอร์มินัล

แนวทางการกำหนดค่า

EL3174-0002 ไม่จำเป็นต้องใช้สวิตช์ฮาร์ดแวร์หรือการตั้งค่าที่อยู่ทางกายภาพ การตั้งค่าทั้งหมด รวมถึงการกำหนดค่าประเภทสัญญาณ (แรงดันไฟฟ้าหรือกระแสไฟฟ้า) และการปรับตัวกรอง ดำเนินการผ่านเครื่องมือกำหนดค่ามาสเตอร์ EtherCAT หรือ TwinCAT System Manager โดยใช้ไฟล์ EtherCAT System Information (ESI) มาตรฐานที่อิง XML

FAQ

ความแตกต่างที่สำคัญระหว่าง EL3174 มาตรฐานกับ BECKHOFF EL3174-0002 คืออะไร

BECKHOFF EL3174-0002 มีการแยกทางไฟฟ้าระหว่างช่องสัญญาณสูงถึง 2500 V ขณะที่ EL3174 มาตรฐานไม่มีการแยกทางไฟฟ้าระหว่างช่องอินพุตแต่ละช่อง

BECKHOFF EL3174-0002 สามารถกำหนดช่วงสัญญาณอินพุตใดได้บ้าง

ช่องสัญญาณทั้งสี่ช่องของ BECKHOFF EL3174-0002 สามารถกำหนดค่าแยกกันได้สำหรับช่วงแรงดัน -10 ถึง +10 V (หรือ 0 ถึง 10 V) หรือช่วงกระแส -20 ถึง +20 mA (รวมถึง 0 ถึง 20 mA และ 4 ถึง 20 mA)

BECKHOFF EL3174-0002 รองรับ Distributed Clocks หรือไม่

รองรับ โดย BECKHOFF EL3174-0002 รองรับ Distributed Clocks (DC) ที่มีความแม่นยำน้อยกว่า 1 ไมโครวินาที ทำให้สามารถซิงโครไนซ์การวัดอินพุตทั่วทั้งเครือข่ายควบคุมได้

BECKHOFF EL3174-0002 จำเป็นต้องใช้สวิตช์กำหนดค่าฮาร์ดแวร์หรือไม่

ไม่จำเป็น BECKHOFF EL3174-0002 สามารถกำหนดค่าและตั้งค่าพารามิเตอร์ทั้งหมดผ่านซอฟต์แวร์ใน TwinCAT System Manager หรืออินเทอร์เฟซ EtherCAT master

BECKHOFF EL3174-0002 รองรับวิธีการเดินสายแบบใดบ้าง

BECKHOFF EL3174-0002 ใช้จุดต่อแบบสปริง CAGE CLAMP ซึ่งรองรับตัวนำแบบแข็ง ตัวนำแบบอ่อน และตัวนำที่มีปลอกย้ำ ขนาด 0.08 ถึง 2.5 mm² (AWG 28 ถึง 14)
