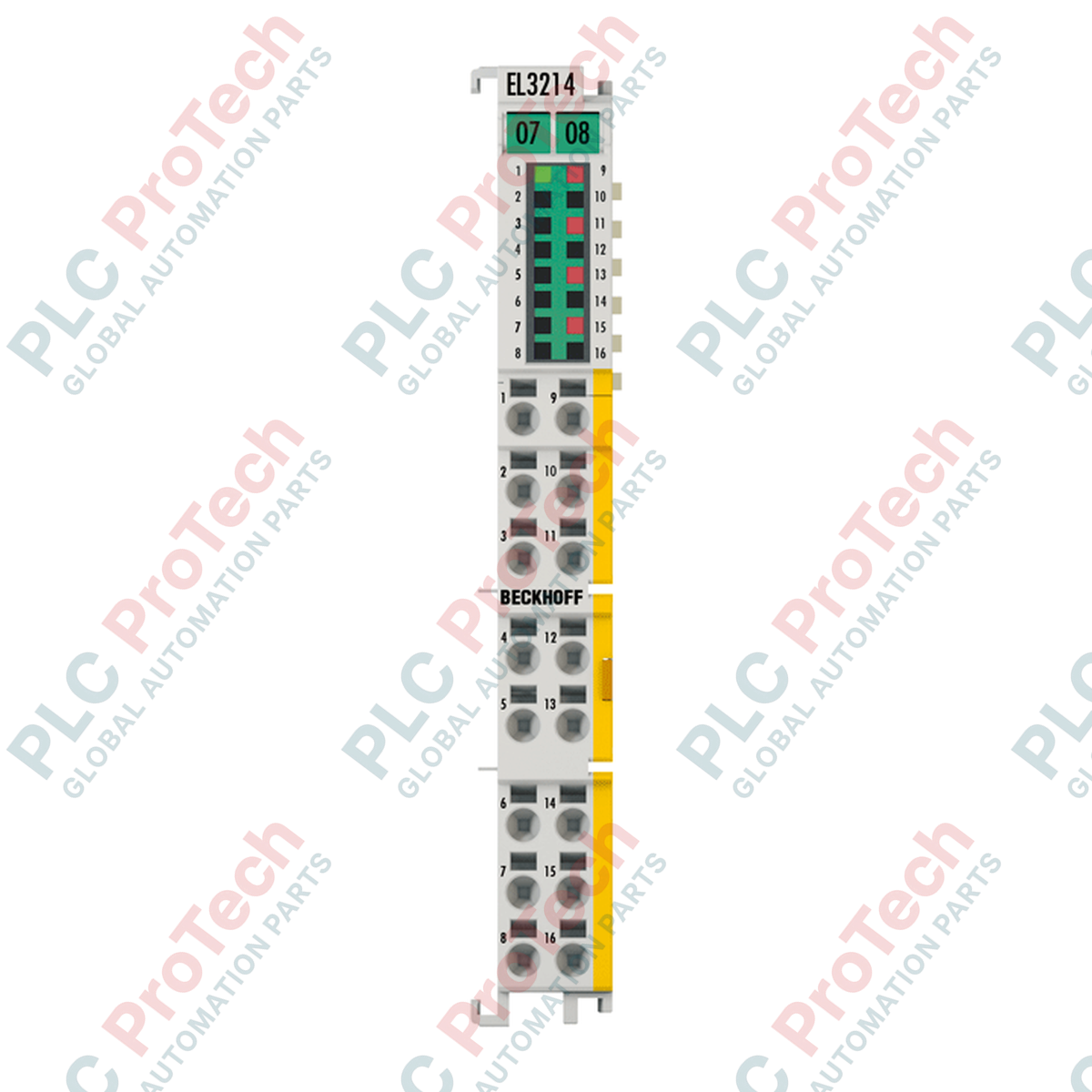

โมดูลอินพุตแอนะล็อก RTD EtherCAT Terminal Beckhoff EL3214-0090 4 ช่อง

SKU EL3214-0090

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3214-0090
Origin เยอรมนี
Product Type: โมดูลอินพุตเทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 2.0 kg
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ออกแบบมาเพื่อรับข้อมูลอุณหภูมิความหนาแน่นสูง เทอร์มินัลอินพุตแอนะล็อก Beckhoff EL3214-0090 ช่วยให้เชื่อมต่อเซนเซอร์ความต้านทานได้สูงสุดสี่ตัวโดยตรงในตู้ควบคุมที่มีพื้นที่จำกัด โมดูลนี้ทำงานเป็นส่วนหนึ่งของระบบ I/O EtherCAT และประมวลผลสัญญาณจาก RTD เช่น Pt100, Ni100 และทรานสมิตเตอร์ความต้านทานประเภทต่าง ๆ โดยใช้การออกแบบการเชื่อมต่อแบบ 3 สายที่มีประสิทธิภาพสูง การผสานรวมเทคโนโลยี TwinSAFE SC (ช่องเดี่ยว) ช่วยให้ส่งข้อมูลการวัดแบบแอนะล็อกจากเทอร์มินัลมาตรฐานนี้ไปยังหน่วย TwinSAFE Logic ได้โดยตรง ทำให้สามารถประเมินผลด้านความปลอดภัยและตรวจสอบกระบวนการได้หลายระดับภายในเครือข่ายระบบอัตโนมัติที่ซับซ้อน

คุณสมบัติ

ความหนาแน่นแบบสี่ช่อง: เชื่อมต่อเซนเซอร์ RTD แยกกันสี่ตัวภายในตัวเครื่อง HD ขนาดกะทัดรัด 12 มม.
เทคโนโลยี TwinSAFE SC: ช่วยให้ประมวลผลสัญญาณโดยคำนึงถึงความปลอดภัยผ่านเครือข่าย EtherCAT มาตรฐานเมื่อผสานรวมกับลอจิก TwinSAFE
รูปแบบการเชื่อมต่อแบบ 3 สาย: ชดเชยความต้านทานของสายโดยไม่ต้องใช้สายเส้นที่สี่ ช่วยให้มีความแม่นยำและประหยัดพื้นที่ของเทอร์มินัล
การทำให้เป็นเชิงเส้นสำหรับเซนเซอร์หลายประเภท: รองรับ Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 และการวัดความต้านทานระดับโอห์มด้วยโพเทนชิโอเมตริกโดยตรง
การวินิจฉัยสถานะแบบบูรณาการ: LED ของแต่ละช่องจะแสดงสถานะข้อผิดพลาด วงจรเปิด และการทำงานทันที

การใช้งาน

วิศวกรรมควบคุมกระบวนการ: การควบคุมอุณหภูมิที่แม่นยำในกระบวนการทางเคมี การอัดรีดพลาสติก และสายการผลิตอาหาร
การผลิตและจ่ายพลังงาน: การตรวจสอบอุณหภูมิขดลวดในมอเตอร์ เครื่องกำเนิดไฟฟ้า และหม้อแปลงไฟฟ้าขนาดใหญ่
ห้องทดสอบสภาพแวดล้อม: การควบคุมวงจรป้อนกลับสภาพภูมิอากาศที่แม่นยำในพื้นที่ทดสอบที่มีสภาวะแตกต่างกัน
ระบบอัตโนมัติสำหรับเครื่องจักรกลหนัก: การตรวจสอบอุณหภูมิแบริ่งมาตรฐานและการป้อนกลับอุณหภูมิของอ่างน้ำมัน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Beckhoff Automation
ชื่อรุ่น	EL3214-0090
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT (ตัวเครื่อง HD)
อินพุต	4 ช่อง (แอนะล็อก)
แหล่งจ่ายไฟ	ผ่าน E-bus (ภายใน)
ประเภทเทคโนโลยี	การวัดอุณหภูมิ (RTD)
ประเภทสัญญาณ	แบบดิฟเฟอเรนเชียล
ความละเอียด	16 บิต (0.1 องศาเซลเซียสต่อหลัก)
เวลาแปลงสัญญาณ	ประมาณ 170 มิลลิวินาที (การกำหนดค่าเริ่มต้น)
กระแสในการวัด	น้อยกว่า 0.5 mA (ขึ้นอยู่กับโหลด)
ช่วงอุณหภูมิ	-200 ถึง +850 องศาเซลเซียส (เซนเซอร์ Pt); -60 ถึง +250 องศาเซลเซียส (เซนเซอร์ Ni)
ข้อผิดพลาดในการวัด	น้อยกว่า +/-0.5 องศาเซลเซียสสำหรับเซนเซอร์ Pt (แบบ 3 สาย 4 ชุด)
การแยกทางไฟฟ้า	500 V (E-bus / แรงดันสัญญาณ)
การใช้กระแสไฟของ E-bus	โดยทั่วไป 140 mA
ประเภทตัวเครื่อง	ตัวเครื่อง HD (ความหนาแน่นสูง), โพลีคาร์บอเนต
ขนาดทางกายภาพ	12 มม. x 100 มม. x 68 มม.
อุณหภูมิขณะทำงาน	-25 ถึง +60 องศาเซลเซียส
ความทนทานต่อการสั่นสะเทือน	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
การรับรอง	CE, UL
ประเทศผู้ผลิต	เยอรมนี
น้ำหนัก	ประมาณ 60 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

หมายเลขพินของเทอร์มินัล	การกำหนดสัญญาณ	คำอธิบายการทำงาน
1	+R1	อินพุตเซนเซอร์ด้านบวกของช่องสัญญาณ 1
5	+RL1	จุดเชื่อมต่อรับรู้ของช่องสัญญาณ 1 (การชดเชยสาย)
9	-R1	เส้นทางส่งกลับด้านลบของช่องสัญญาณ 1
2	+R2	อินพุตเซนเซอร์ด้านบวกของช่องสัญญาณ 2
6	+RL2	จุดเชื่อมต่อรับรู้ของช่องสัญญาณ 2 (การชดเชยสาย)
10	-R2	เส้นทางส่งกลับด้านลบของช่องสัญญาณ 2
3	+R3	อินพุตเซนเซอร์ด้านบวกของช่องสัญญาณ 3
7	+RL3	จุดเชื่อมต่อรับรู้ของช่องสัญญาณ 3 (การชดเชยสาย)
11	-R3	เส้นทางส่งกลับด้านลบของช่องสัญญาณ 3
4	+R4	อินพุตเซนเซอร์ด้านบวกของช่องสัญญาณ 4
8	+RL4	จุดเชื่อมต่อรับรู้ของช่องสัญญาณ 4 (การชดเชยสาย)
12	-R4	เส้นทางส่งกลับด้านลบของช่องสัญญาณ 4

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

EL3214-0090 มีคุณสมบัติแบบช่องสัญญาณเดี่ยวที่เกี่ยวข้องกับความปลอดภัย (SC) จึงแตกต่างจากยูนิต EL3214 มาตรฐานที่ไม่ใช่รุ่นเพื่อความปลอดภัย แม้จะสามารถเปลี่ยนเทอร์มินัล EL3214 มาตรฐานด้วยโมดูล EL3214-0090 ได้ แต่ต้องอัปเดตการกำหนดค่า TwinCAT EtherCAT เพื่อใช้ประโยชน์จากคุณสมบัติด้านความปลอดภัย รุ่นมาตรฐานที่ไม่ใช่ SC ไม่สามารถทำหน้าที่ทดแทนโดยตรงในการใช้งานที่ต้องมีลูปความปลอดภัย TwinSAFE SC

ข้อผิดพลาดที่อาจเกิดขึ้นในการใช้งานและหมายเหตุทางวิศวกรรม

เพื่อป้องกันข้อผิดพลาดในการวัดที่เกิดจากความร้อนในตัว ตรวจสอบให้แน่ใจว่าพารามิเตอร์เซนเซอร์วินิจฉัยสอดคล้องกับขีดจำกัดกระแสเซนเซอร์เริ่มต้นที่น้อยกว่า 0.5 mA อุณหภูมิแวดล้อมสูงภายในชุดเทอร์มินัลความหนาแน่นสูงอาจเร่งการสะสมความร้อน จัดให้มีการไหลเวียนอากาศแบบพาความร้อนที่เพียงพอ หรือติดตั้งบล็อกเว้นระยะมาตรฐานเมื่อวาง EL3214-0090 ติดกับเทอร์มินัลที่คายความร้อนสูง เช่น บัสคัปเปลอร์หรือชุดขับมอเตอร์

เคล็ดลับการทดสอบเริ่มใช้งานและการเดินสาย

เพื่อใช้ประโยชน์จากการชดเชยสายแบบ 3 เส้นอย่างเต็มที่ สายสัญญาณทั้งสามเส้นที่ต่อไปยังเซนเซอร์ตัวเดียวกันต้องมีพื้นที่หน้าตัดและข้อมูลจำเพาะด้านวัสดุตรงกัน การใช้สายที่มีคุณลักษณะไม่ตรงกันจะทำให้เกิดข้อผิดพลาดออฟเซ็ตในการวัด ซึ่งไม่สามารถคำนวณชดเชยแบบไดนามิกได้ เดินสายเซนเซอร์แอนะล็อกทั้งหมดผ่านสายคู่บิดเกลียวแบบมีชีลด์ โดยต่อชีลด์เข้ากับเทอร์มินัลกราวด์บนราง DIN ที่อยู่ใกล้ที่สุด แทนการเดินผ่านรางหน้าสัมผัสกำลังมาตรฐาน

แนวทางการติดตั้ง

คำเตือนด้านความปลอดภัยที่สำคัญ

ตัดแยกแหล่งจ่ายไฟของเซกเมนต์ I/O ทั้งหมดก่อนเสียบหรือถอดเทอร์มินัลออกจากชุดราง DIN การไม่ตัดไฟอาจทำให้ทรานซีฟเวอร์ E-bus ภายในที่ไวต่อความเสียหายชำรุด ส่งผลให้การสื่อสารหยุดชะงักทั่วทั้งเซกเมนต์ทางกายภาพ ปฏิบัติตามข้อควรระวังด้านการคายประจุไฟฟ้าสถิตอย่างเหมาะสมเมื่อจับหน้าสัมผัสด้านข้างที่เปิดอยู่

ติดตั้งเทอร์มินัล EtherCAT บนราง DIN มาตรฐานขนาด 35 มม. ตามมาตรฐาน EN 60715 โดยกดลงจนสปริงล็อกเข้าล็อกอย่างแน่นหนาในช่องทั้งสอง

เลื่อนโมดูลที่อยู่ติดกันเข้าหากันโดยใช้จุดเชื่อมต่อแบบร่องคู่ในตัว เพื่อให้โครงสร้างบัสทางกายภาพสมบูรณ์

ลอกฉนวนสายเซนเซอร์ออกให้ยาว 8–9 มม. กดกลไกล็อกแคลมป์สปริงด้วยไขควงมาตรฐาน ใส่สายแบบแกนตันหรือสายที่เข้าปลอกย้ำ แล้วปล่อยเพื่อให้ล็อก

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

เทคโนโลยี TwinSAFE SC ใน EL3214-0090 มีหน้าที่หลักอะไร

TwinSAFE SC (Single Channel) ช่วยให้ถ่ายโอนสัญญาณแอนะล็อกมาตรฐานไปยัง TwinSAFE Logic Unit เพื่อประเมินความสมบูรณ์ด้านความปลอดภัยที่เกี่ยวข้องกับความปลอดภัย โดยให้การตรวจสอบความปลอดภัยเชิงหน้าที่โดยไม่จำเป็นต้องใช้โมดูลความปลอดภัยตัวเรือนสีเหลืองโดยเฉพาะ

EL3214-0090 รองรับการต่อสายเซนเซอร์ RTD แบบ 2 สายและ 4 สายมาตรฐานหรือไม่

โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับการต่อแบบ 3 สาย เพื่อชดเชยความต้านทานของสาย สายแบบ 2 สายสามารถเชื่อมต่อได้โดยเชื่อมขั้วต่อ -R กับขั้วตรวจจับ +RL แต่การชดเชยความต้านทานของสายจะถูกปิดใช้งาน

ต้องใช้ TwinCAT เวอร์ชันใดกับเทอร์มินัลนี้

EL3214-0090 ต้องใช้ TwinCAT 3.1 ขึ้นไป พร้อมติดตั้งส่วนขยายการกำหนดค่าความปลอดภัย เพื่อให้สามารถแมปพารามิเตอร์การกำหนดค่าระบบ TwinSAFE SC ที่เหมาะสมภายในอิมเมจกระบวนการได้

โมดูลมีการป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูงอย่างไร

การชีลด์ทำโดยใช้แคลมป์เชื่อมต่อกราวด์ภายนอกกับราง DIN ควรต่อปลายชีลด์ของสายเซนเซอร์เข้ากับเทอร์มินัลบล็อกชีลด์ที่อยู่ใกล้เคียง เพื่อให้การอ่านค่าแอนะล็อกมีเสถียรภาพในสภาพแวดล้อมที่มีสัญญาณรบกวนจากไดรฟ์สูง
