BECKHOFF EL3311 เทอร์มินัลอินพุตเทอร์โมคัปเปิลซีรีส์ EL

ภาพรวมผลิตภัณฑ์

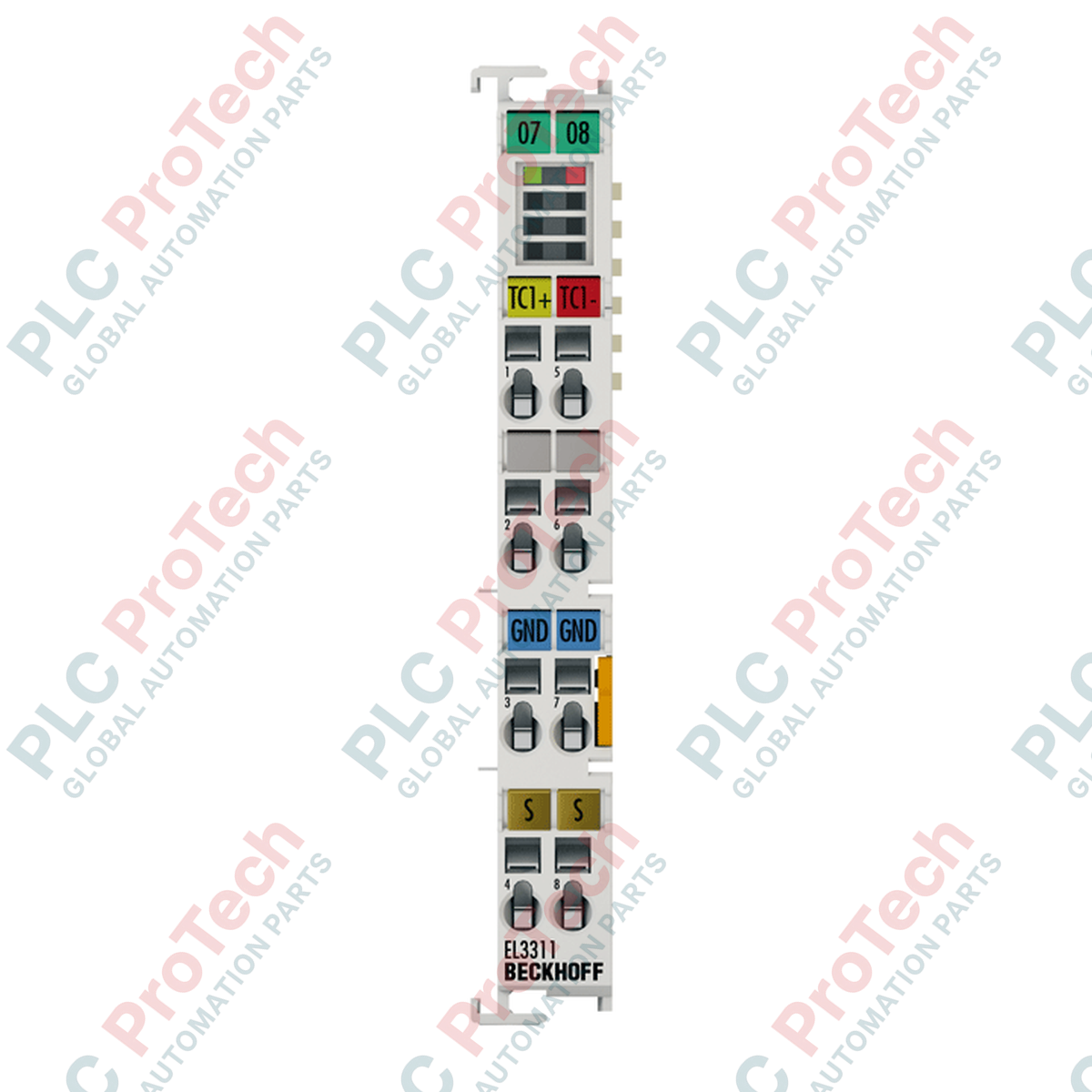

EL3311 (EL3311) เป็นเทอร์มินัลอินพุตแอนะล็อก 1 ช่องแบบเฉพาะทางจากซีรีส์ EL ของ Beckhoff ออกแบบมาสำหรับการวัดอุณหภูมิความแม่นยำสูงโดยใช้เทอร์โมคัปเปิลมาตรฐานได้หลากหลายประเภท รองรับประเภท B, C, E, J, K, L, N, R, S, T และ U เทอร์มินัลนี้จึงมีความยืดหยุ่นสำหรับการตรวจสอบความร้อนที่ซับซ้อนในกระบวนการผลิตพลาสติก การควบคุมเตาเผา และการจัดการเตาหลอม ด้วยความละเอียด 16 บิตและการชดเชยจุดต่อเย็นในตัว EL3311 จึงรับข้อมูลได้อย่างแม่นยำ ป้องกันการคลาดเคลื่อนของกระบวนการได้อย่างมีประสิทธิภาพ และช่วยให้ควบคุมวงจรความร้อนที่สำคัญได้แม่นยำยิ่งขึ้น

การกำหนดค่าทางเทคนิค

สถาปัตยกรรมฮาร์ดแวร์ของ EL3311 ได้รับการปรับให้เหมาะกับสภาพแวดล้อมแรงดันต่ำและมีสัญญาณรบกวนสูงซึ่งพบได้ทั่วไปในระบบทำความร้อนอุตสาหกรรม โดยมีสเตจอินพุตแบบดิฟเฟอเรนเชียลที่รองรับการเชื่อมต่อเทอร์โมคัปเปิลโดยตรง หรือการวัดแรงดันโดยตรง (±30, ±60, ±75 mV) เทอร์มินัลนี้มาพร้อมความสามารถในการวินิจฉัยขั้นสูง รวมถึงการตรวจจับสายขาดแยกตามช่องสัญญาณและการกรองที่ปรับได้ด้วยเฟิร์มแวร์ EL3311 มีการแยกวงจรอย่างสมบูรณ์ (500 V ระหว่าง E-bus และแรงดันสัญญาณ) เพื่อป้องกันเครือข่ายสื่อสาร EtherCAT จากสัญญาณรบกวนแรงดันสูงที่อาจมาจากอุปกรณ์ทำความร้อนหรือเซนเซอร์ภายนอก

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อย

การกำหนดค่าเทอร์โมคัปเปิลเริ่มต้นคืออะไร?

EL3311 ตั้งค่าจากโรงงานเป็นประเภท K อย่างไรก็ตาม สามารถปรับเปลี่ยนได้ง่ายผ่านอินเทอร์เฟซซอฟต์แวร์ TwinCAT ไปเป็นประเภทที่รองรับประเภทใดก็ได้ (B, C, E, J, L, N, R, S, T, U) เพื่อให้ตรงกับเซนเซอร์ภาคสนามที่ใช้งาน

EL3311 จัดการการชดเชยจุดต่อเย็นอย่างไร?

เทอร์มินัลนี้ติดตั้งเซนเซอร์จุดต่อเย็นในตัว ช่วยให้ชดเชยความแปรผันของอุณหภูมิที่จุดเชื่อมต่อสายของเทอร์มินัลได้อย่างแม่นยำ นอกจากนี้ยังรองรับการเชื่อมต่อเซนเซอร์จุดต่อเย็นภายนอกสำหรับการใช้งานในห้องปฏิบัติการที่ต้องการความแม่นยำสูงหรือในสภาพแวดล้อมสุดขั้ว

ควรทำอย่างไรหากพบข้อผิดพลาดของสัญญาณ?

EL3311 มีระบบตรวจจับสายขาดแยกสำหรับแต่ละช่องสัญญาณ หากมีการแจ้งข้อผิดพลาดในการวัด ให้ตรวจสอบสภาพทางกายภาพของสายเทอร์โมคัปเปิลเป็นอันดับแรก และตรวจสอบให้แน่ใจว่าจุดเชื่อมต่อยึดแน่นดีภายในเทอร์มินัลแบบสปริง

คำแนะนำในการติดตั้งและการใช้งาน

• การเดินสายเทอร์โมคัปเปิล: ใช้สายต่อขยายเทอร์โมคัปเปิลที่เหมาะสม (สายชดเชย) เพื่อป้องกันข้อผิดพลาดจากจุดต่อที่สอง ตรวจสอบขั้วให้ถูกต้องเมื่อเชื่อมต่อกับอินพุตแบบดิฟเฟอเรนเชียล เนื่องจากการต่อขั้วกลับด้านจะทำให้ค่าที่วัดได้คลาดเคลื่อนอย่างมาก
• การชีลด์: เนื่องจากสัญญาณเทอร์โมคัปเปิลอยู่ในช่วงไมโครโวลต์ ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์ ต่อชีลด์ลงกราวด์เพียงด้านเดียว โดยควรต่อที่บัสบาร์กราวด์ของตู้ เพื่อหลีกเลี่ยงการเกิดกราวด์ลูปซึ่งอาจเหนี่ยวนำสัญญาณรบกวนแฝงเข้าสู่การวัด
• การกรองด้วยเฟิร์มแวร์: EL3311 รองรับการกรองที่ปรับได้ด้วยเฟิร์มแวร์ สำหรับการใช้งานที่มีสัญญาณรบกวนทางไฟฟ้าสูง (เช่น ใกล้มอเตอร์ AC ขนาดใหญ่หรืออินเวอร์เตอร์ปรับความถี่) การเพิ่มเวลาในการกรองจะช่วยให้ค่าที่อ่านได้เสถียรมากขึ้น แต่ต้องแลกกับเวลาตอบสนองที่ช้าลง
