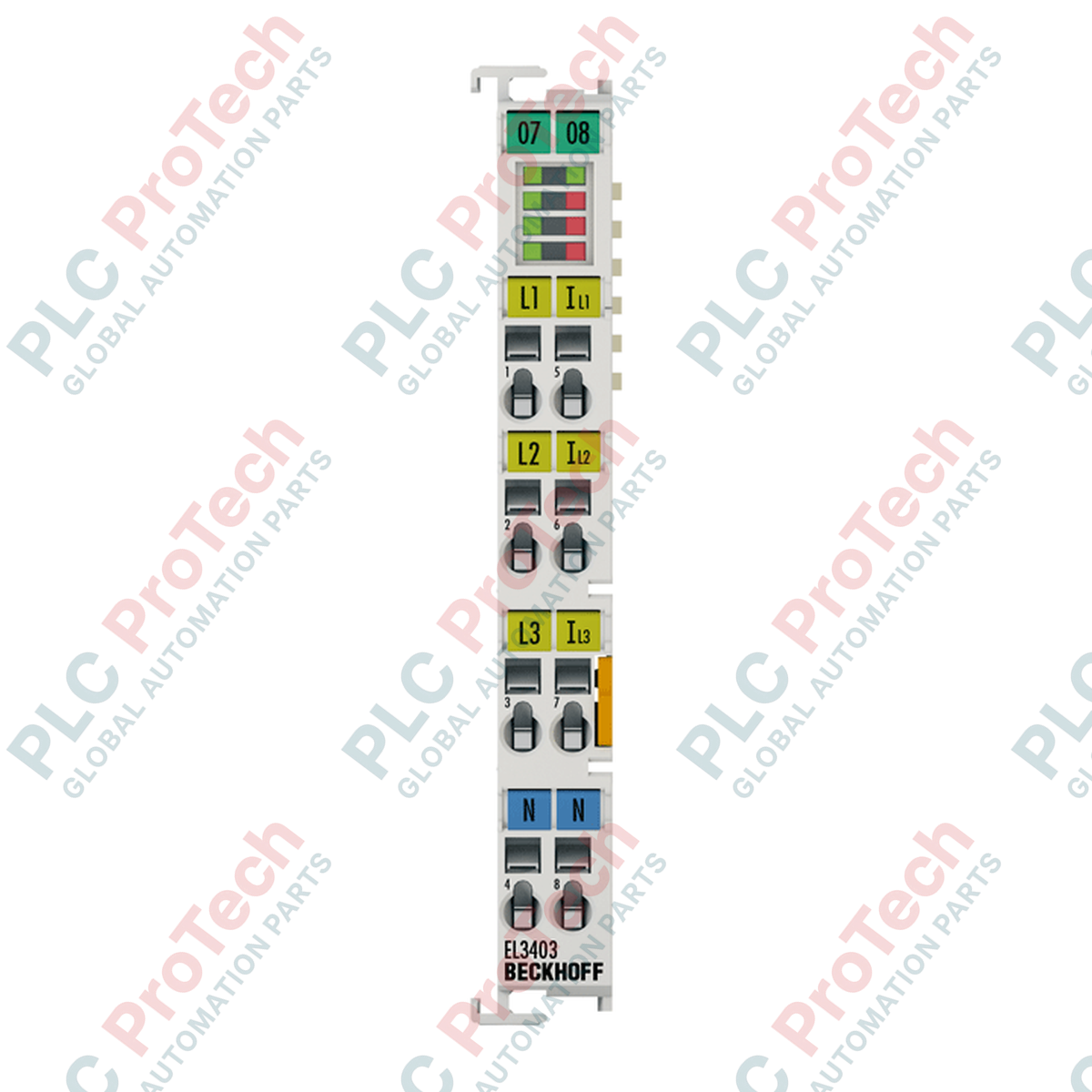

เบ็คฮอฟฟ์ EL3403-0333 เทอร์มินัล EtherCAT

SKU EL3403-0333

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3403-0333
Origin เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 0.075 kg
Dimensions: 12 mm x 100 mm x 68 mm
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

BECKHOFF EL3403-0333 คือเทอร์มินัลอินพุตแอนะล็อก 3 ช่องที่ออกแบบมาโดยเฉพาะสำหรับการวัดกำลังไฟฟ้าอย่างครอบคลุมภายในเครือข่ายระบบอัตโนมัติอุตสาหกรรม EtherCAT เทอร์มินัลความแม่นยำสูงนี้รับค่ากระแสไฟฟ้า 3 ช่องและแรงดันไฟฟ้า 3 ช่องโดยตรง เพื่อดำเนินการวัดกำลังไฟฟ้า 3 เฟสสำหรับแรงดันไฟฟ้ากระแสสลับอย่างครบถ้วน ออกแบบมาเพื่อตรวจสอบเครือข่ายไฟฟ้าอย่างต่อเนื่อง พร้อมให้ข้อมูลการทำงานที่สำคัญ เช่น กำลังไฟฟ้าจริง กำลังไฟฟ้ารีแอกทีฟ กำลังไฟฟ้าปรากฏ การใช้พลังงาน ตัวประกอบกำลัง (cos φ) ความถี่ และค่าประสิทธิผลจริงของแรงดันไฟฟ้าและกระแสไฟฟ้า

ติดตั้งรวมอยู่ในระบบ I/O EtherCAT แบบโมดูลาร์ โดย EL3403-0333 จะสื่อสารข้อมูลกระบวนการกับคอนโทรลเลอร์โดยตรงผ่าน E-bus เพื่อให้ได้ประสิทธิภาพการทำงานที่กำหนดแน่นอนและการเก็บข้อมูลที่ซิงโครไนซ์ อุปกรณ์นี้ประมวลผลสัญญาณอินพุตให้สอดคล้องกับไฟเมนด้วยความละเอียดสูง 16 บิต จึงเหมาะอย่างยิ่งสำหรับการตรวจสอบพลังงาน การวินิจฉัยเครื่องจักร และการประเมินคุณภาพไฟฟ้าในสภาพแวดล้อมอุตสาหกรรม ตัวเครื่องขนาดกะทัดรัดรองรับการเดินสายแบบเสียบต่อได้ พร้อมไฟ LED วินิจฉัยที่มองเห็นได้ชัดเจนเพื่อระบุสถานะได้อย่างรวดเร็วระหว่างการติดตั้งและบำรุงรักษา

คุณสมบัติ

เทอร์มินัลอินพุตแอนะล็อก 3 ช่องสำหรับรับค่าแรงดันไฟฟ้าและกระแสไฟฟ้า 3 เฟสพร้อมกัน
รองรับการวัดแรงดันไฟฟ้าสูงสุด 500 V AC 3~ (ULX-N สูงสุด 288 V AC) และการวัดกระแสไฟฟ้าสูงสุด 1 A AC ผ่านหม้อแปลงภายนอก
คำนวณค่าประสิทธิผลจริง กำลังไฟฟ้าจริง กำลังไฟฟ้ารีแอกทีฟ กำลังไฟฟ้าปรากฏ พลังงาน ความถี่ และ cos φ
การแปลงและเวลาอัปเดตที่สอดคล้องกับไฟเมน เพื่อการตรวจสอบโครงข่ายไฟฟ้าที่แม่นยำ
ความกว้างบิตของภาพกระบวนการ 62 ไบต์สำหรับอินพุต PM และ 3 ไบต์สำหรับเอาต์พุต PM
จ่ายไฟผ่าน E-bus ภายใน (โดยทั่วไป 120 mA) พร้อมการแยกทางไฟฟ้าในตัวสูงสุด 1500 V
โหมดการทำงานแบบเฟสเดียวเป็นตัวเลือก เพื่อรองรับการจัดระบบการใช้งานที่หลากหลาย
ตัวเครื่องเทอร์มินัลขนาดกะทัดรัดพร้อมการเดินสายแบบเสียบต่อได้และไฟ LED แสดงสัญญาณด้านหน้า

การใช้งาน

ระบบเก็บข้อมูลพลังงานอุตสาหกรรมและระบบวัดการใช้พลังงานแยกย่อย
การตรวจสอบโครงข่ายไฟฟ้า 3 เฟสและการวิเคราะห์คุณภาพไฟฟ้า
การตรวจสอบสภาพเครื่องจักรและการติดตามโหลดไฟฟ้าเชิงคาดการณ์
ประสิทธิภาพของระบบขับเคลื่อนและการจัดทำโปรไฟล์การใช้พลังงาน

ข้อมูลจำเพาะทางเทคนิค

ทั่วไป

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	BECKHOFF
รุ่นที่แน่นอน	EL3403-0333
ประเภทผลิตภัณฑ์	เทอร์มินัล EtherCAT
รูปแบบการออกแบบ	ตัวเครื่องเทอร์มินัลขนาดกะทัดรัดพร้อมไฟ LED แสดงสัญญาณ
วัสดุ	โพลีคาร์บอเนต

สัญญาณและ I/O

พารามิเตอร์	ข้อมูลจำเพาะ
จำนวนอินพุต	กระแสไฟฟ้า 3 ช่อง, แรงดันไฟฟ้า 3 ช่อง
เทคโนโลยี	การวัดกำลังไฟฟ้า 3 เฟสสำหรับแรงดันไฟฟ้ากระแสสลับ
แรงดันที่ใช้วัด	สูงสุด 500 V AC 3~ (ULX-N: สูงสุด 288 V AC)
กระแสที่ใช้วัด	สูงสุด 1 A (AC) ผ่านหม้อแปลงวัด x A/1 A
ค่าที่วัดได้	กระแส (I1, I2, I3), แรงดันไฟฟ้า, กำลังไฟฟ้าจริง, กำลังรีแอกทีฟ, กำลังปรากฏ, พลังงาน, cos φ, ความถี่
วิธีการวัด	RMS จริง
ความละเอียด	1 µA, 0.1 mV, 10 mW
ความคลาดเคลื่อนในการวัด	0.5% เมื่อเทียบกับค่าสเกลเต็ม (U/I), 1% ของค่าที่คำนวณ

ประสิทธิภาพและการสื่อสาร

พารามิเตอร์	ข้อมูลจำเพาะ
เวลาแปลง	ซิงโครนัสกับไฟเมนส์
เวลาอัปเดต	ซิงโครนัสกับเครือข่าย
ความกว้างบิตในภาพกระบวนการ	อินพุต PM 62 ไบต์, เอาต์พุต PM 3 ไบต์
การแยกทางไฟฟ้า	1500 V

แหล่งจ่ายไฟฟ้า

พารามิเตอร์	ข้อมูลจำเพาะ
การใช้กระแสของ E-bus	โดยทั่วไป 120 mA
ความสามารถในการรับกระแสของหน้าสัมผัสกำลัง	Imax: 10 A

เทคโนโลยีการเชื่อมต่อ

พารามิเตอร์	ข้อมูลจำเพาะ
หน้าตัดการเชื่อมต่อสายตัน (s)	0.08…2.5 มม.² (AWG 28…14)
หน้าตัดการเชื่อมต่อสายตีเกลียว (st)	0.08…2.5 มม.² (AWG 28…14)
หน้าตัดการเชื่อมต่อพร้อมปลอกปลายสาย (f)	0.14…1.5 มม.² (AWG 26…16)
ความยาวส่วนปอก	8…9 มม.
วิธีการเดินสาย	สปริงทำงานด้วยไขควง

ข้อมูลทางกลและสภาพแวดล้อม

พารามิเตอร์	ข้อมูลจำเพาะ
ขนาด (กว้าง x สูง x ลึก)	12 มม. x 100 มม. x 68 มม.
น้ำหนัก	ประมาณ 75 กรัม
อุณหภูมิขณะทำงาน	-25…+60 °C
อุณหภูมิในการจัดเก็บ	-40…+85 °C
ความชื้นสัมพัทธ์	95% โดยไม่มีการควบแน่น
ระดับการป้องกัน	IP20
ตำแหน่งติดตั้ง	แปรผัน
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวน EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4

การปฏิบัติตามข้อกำหนดและการรับรอง

พารามิเตอร์	ข้อมูลจำเพาะ
การรับรอง / เครื่องหมาย	CE, UL

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าตู้ควบคุมทั้งหมดและวงจรไฟฟ้ากำลังที่เกี่ยวข้องไม่มีพลังงานไฟฟ้าโดยสมบูรณ์ และได้ล็อกเอาต์แล้วก่อนดำเนินงานทางกลหรือทางไฟฟ้า
ตรวจสอบว่ารุ่นของขั้วต่อตรงกับเอกสารทางวิศวกรรมของระบบ ตรวจสอบตัวเรือนและจุดเชื่อมต่อว่ามีความเสียหายระหว่างการขนส่งหรือไม่
ติดตั้งขั้วต่อบนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) ถัดจากขั้วต่อ EtherCAT ที่มีอยู่ โดยใช้ช่องคู่และจุดเชื่อมต่อแบบมีคีย์เพื่อจัดแนวติดตั้งเคียงข้างกัน
เชื่อมต่ออินพุตแรงดันไฟฟ้าและหม้อแปลงกระแสภายนอกเข้ากับจุดต่อสายที่เหมาะสม โดยตรวจสอบให้หน้าตัดตัวนำและความยาวส่วนปอกเป็นไปตามข้อกำหนดทางเทคนิค
เชื่อมต่อสายสื่อสาร EtherCAT เข้ากับพอร์ตที่เหมาะสม และตรวจสอบว่าขั้วต่อ E-bus เสียบแน่นสนิท
ตรวจสอบกลุ่มศักย์ไฟฟ้า แหล่งจ่ายไฟของคอนแทคกำลัง และการเดินสายด้านภาคสนามที่อาจเกี่ยวข้องทั้งหมดอย่างละเอียดก่อนจ่ายไฟกลับเข้าสู่ระบบ
เปิดระบบควบคุมและตรวจสอบสถานะการทำงานโดยใช้ LED วินิจฉัยในตัวและสภาพแวดล้อมทางวิศวกรรม TwinCAT

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EL3403-0333?

The BECKHOFF EL3403-0333 is an EtherCAT terminal designed to acquire three voltage and three current channels simultaneously to perform comprehensive 3-phase power measurements in industrial automation networks.

What measured values can the BECKHOFF EL3403-0333 calculate?

The BECKHOFF EL3403-0333 measures true RMS voltage and current, active power, reactive power, apparent power, energy, frequency, and power factor (cos φ).

What are the maximum input limits for the BECKHOFF EL3403-0333?

The BECKHOFF EL3403-0333 supports measuring voltages up to 500 V AC 3~ (and up to 288 V AC for UL X-N) and measuring currents up to 1 A AC via external measuring transformers.

How does the BECKHOFF EL3403-0333 communicate with the control system?

The BECKHOFF EL3403-0333 connects directly to the EtherCAT network via the internal E-bus, transmitting process data with a 62-byte PM input and 3-byte PM output process image size.

What power and signal conversion characteristics does the BECKHOFF EL3403-0333 feature?

The BECKHOFF EL3403-0333 features mains-synchronous signal conversion with a 16-bit resolution, true RMS calculation procedures, and 1500 V electrical isolation.
