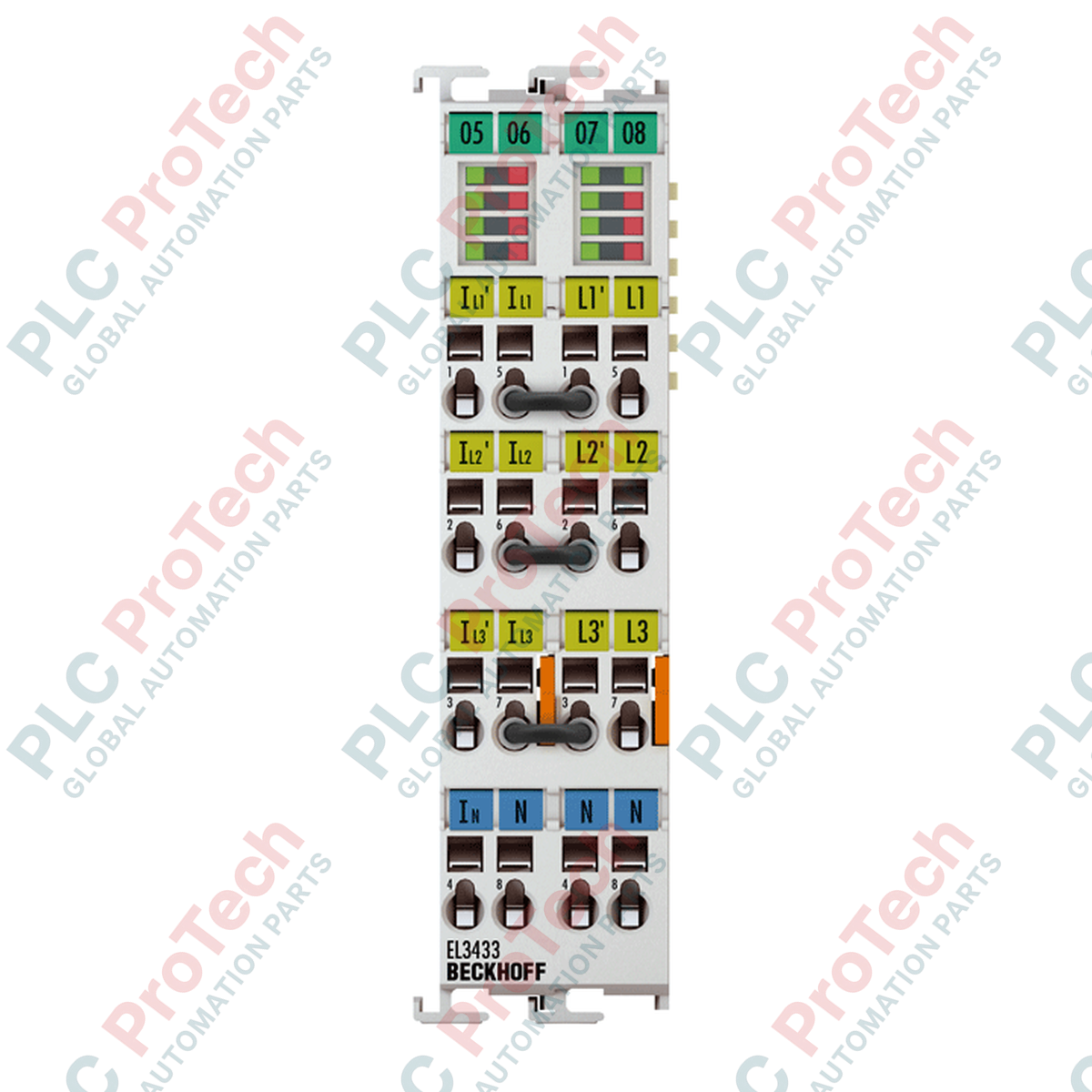

โมดูลวัดกำลังไฟฟ้า 3 เฟส EtherCAT Terminal BECKHOFF EL3433

SKU EL3433

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3433
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 100g
Dimensions: 24 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

เพื่ออำนวยความสะดวกในการจัดการพลังงานและการวิเคราะห์โครงข่ายไฟฟ้าอย่างแม่นยำโดยตรงภายในระบบ EtherCAT I/O เทอร์มินัลวัดกำลังไฟฟ้า EL3433 รองรับการวัดกำลังไฟฟ้า AC 3 เฟสอย่างครอบคลุมสูงถึง 500 V AC และ 10 A เทอร์มินัล EtherCAT นี้ประมวลผลช่องกระแสไฟฟ้า 4 ช่องและช่องแรงดันไฟฟ้า 3 ช่อง เพื่อคำนวณกำลังไฟฟ้าจริง กำลังรีแอกทีฟ กำลังปรากฏ การใช้พลังงาน ตัวประกอบกำลัง (cos phi) และความถี่สำหรับแต่ละเฟส นอกจากนี้ยังมีการวิเคราะห์ฮาร์มอนิกสูงถึงฮาร์มอนิกลำดับที่ 41 ในตัว ช่วยให้ผู้ใช้ประเมินคุณภาพโครงข่ายไฟฟ้าและตรวจจับโหลดไม่เชิงเส้นได้โดยตรงภายในเครือข่ายควบคุม โดยไม่ต้องใช้ฮาร์ดแวร์เครื่องวิเคราะห์ภายนอก

คุณสมบัติ

การวัดกำลังไฟฟ้า 3 เฟสโดยตรงสูงถึง 500 V AC (ULX-N: สูงสุด 288 V AC) และ 10 A AC
การแปลงสัญญาณแบบซิงโครนัสกับไฟเมนส์ด้วยความละเอียด 16 บิต เพื่อการวิเคราะห์กำลังไฟฟ้าที่แม่นยำ
การวิเคราะห์ฮาร์มอนิกในตัวสูงถึงฮาร์มอนิกลำดับที่ 41 เพื่อการตรวจสอบคุณภาพไฟฟ้าอย่างครอบคลุม
การคำนวณโดยตรงของกระแส (I1, I2, I3, In), แรงดันไฟฟ้า, กำลังไฟฟ้าจริง, กำลังรีแอกทีฟ, กำลังปรากฏ, พลังงาน, ตัวประกอบกำลัง และความถี่
การแยกทางไฟฟ้าสูงถึง 4500 V เพื่อความปลอดภัยที่มั่นคงในสภาพแวดล้อมระบบไฟฟ้าอุตสาหกรรม
ตัวเรือนเทอร์มินัลขนาดกะทัดรัด 24 มม. พร้อมไฟ LED แสดงการวินิจฉัยและสถานะในตัว
รองรับการกำหนดค่าให้ทำงานแบบเฟสเดียวได้

การใช้งาน

การจัดการพลังงานอุตสาหกรรมและการตรวจสอบการใช้พลังงาน
การวิเคราะห์คุณภาพไฟฟ้าและการวัดความเพี้ยนฮาร์มอนิกในโรงงานผลิต
การควบคุมเครื่องจักรและการบำรุงรักษาเชิงคาดการณ์ผ่านการจัดทำโปรไฟล์โหลด
การวัดย่อยและการจัดสรรค่าใช้จ่ายตามศูนย์ต้นทุนในโรงงานอุตสาหกรรมหนัก

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	BECKHOFF
หมายเลขชิ้นส่วน / รุ่น	EL3433
เทคโนโลยี	การวัดกำลังไฟฟ้า 3 เฟสสำหรับแรงดันไฟฟ้ากระแสสลับ
จำนวนอินพุต	กระแส 4 ช่อง, แรงดัน 3 ช่อง
ประเภทสัญญาณ	แบบปลายเดียว
แรงดันที่วัด	สูงสุด 500 V AC 3~ (ULX-N: สูงสุด 288 V AC)
กระแสที่วัด	สูงสุด 10 A (AC)
ความละเอียด	1 uA, 0.1 mV, 10 mW
ค่าความคลาดเคลื่อนในการวัด	0.5% เมื่อเทียบกับค่าเต็มสเกล (U/I), 1% ของค่าที่คำนวณได้
เวลาในการแปลง	ซิงโครนัสกับแหล่งจ่ายไฟหลัก
การแยกทางไฟฟ้า	4500 V
การใช้กระแสไฟฟ้าของ E-bus	โดยทั่วไป 200 mA
อุณหภูมิในการทำงาน	-25 ถึง +60 องศาเซลเซียส
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส
ความชื้นสัมพัทธ์	95% ไม่มีการควบแน่น
ความทนทานต่อการสั่นสะเทือน / แรงกระแทก	เป็นไปตาม EN 60068-2-6 / EN 60068-2-27
ภูมิคุ้มกัน / การปล่อยคลื่นรบกวน EMC	เป็นไปตาม EN 61000-6-2 / EN 61000-6-4
ระดับการป้องกัน	IP20
ขนาด (W x H x D)	24 มม. x 100 มม. x 68 มม.
น้ำหนัก	ประมาณ 100 กรัม

การเชื่อมต่อและอินเทอร์เฟซ

คุณสมบัติการเชื่อมต่อ	ข้อมูลจำเพาะ
เทคโนโลยีการเดินสาย	การกดสปริงด้วยไขควง
ตัวนำแบบแข็ง (e)	0.08 ถึง 2.5 มม.² (AWG 28 ถึง 14)
ตัวนำแบบอ่อน (f)	0.08 ถึง 2.5 มม.² (AWG 28 ถึง 14)
ปลอกปลายสาย (a)	0.14 ถึง 1.5 มม.² (AWG 26 ถึง 16)
ความยาวการปอกสาย	8 ถึง 9 มม.
โหลดกระแสของหน้าสัมผัสกำลัง	Imax: 10 A

แนวทางการติดตั้ง

การติดตั้ง: ติดตั้งบนราง DIN มาตรฐานขนาด 35 มม. ที่เป็นไปตาม EN 60715 โดยตรวจสอบให้แน่ใจว่ากลไกล็อกเข้าที่อย่างสมบูรณ์
การประกอบแบบติดตั้งชิดกัน: ยึดการเชื่อมต่อขั้วต่อด้วยระบบช่องคู่และลิ่ม เพื่อรับรองเส้นทางข้อมูลที่เชื่อถือได้บน E-bus
การเดินสาย: ใส่ตัวนำโดยใช้ไขควงที่เข้ากันได้เพื่อกดแคลมป์สปริง ตรวจสอบให้แน่ใจว่าปอกสายยาว 8 ถึง 9 มม. เพื่อให้หน้าสัมผัสทางไฟฟ้าเหมาะสมที่สุด
การต่อลงดิน: เชื่อมต่อราง DIN เข้ากับสายดินเพื่อการทำงาน (FE) ที่มีสัญญาณรบกวนต่ำ เพื่อลดสัญญาณรบกวนความถี่สูงและรับรองความแม่นยำในการวัด

การปฏิบัติตามข้อกำหนดและการรับรอง

CE
UL

FAQ

หน้าที่หลักของ Beckhoff EL3433 EtherCAT Terminal คืออะไร?

Beckhoff EL3433 เป็นเทอร์มินัลอินพุตแบบแอนะล็อก 3 ช่อง ออกแบบมาสำหรับการวัดกำลังไฟฟ้า 3 เฟส สูงสุด 500 V AC และ 10 A AC โดยประมวลผลแรงดันไฟฟ้าและกระแสไฟฟ้าเพื่อคำนวณกำลังไฟฟ้า การใช้พลังงาน และตัวประกอบกำลัง

เทอร์มินัล EL3433 รองรับการวิเคราะห์ฮาร์มอนิกหรือไม่?

รองรับ โดย EL3433 มีการวิเคราะห์ฮาร์มอนิกในตัวสูงสุดถึงฮาร์มอนิกลำดับที่ 41 เพื่อการวินิจฉัยคุณภาพไฟฟ้าและความผิดเพี้ยนของระบบไฟฟ้าอย่างละเอียด

ข้อมูลจำเพาะการเชื่อมต่อสายไฟสำหรับเทอร์มินัล EL3433 มีอะไรบ้าง?

รองรับสายไฟแกนเดี่ยวและสายตีเกลียวขนาด 0.08 ถึง 2.5 mm² (AWG 28 ถึง 14) และการเชื่อมต่อด้วยปลอกย้ำขนาด 0.14 ถึง 1.5 mm² (AWG 26 ถึง 16) โดยมีความยาวในการปอกสาย 8 ถึง 9 mm
