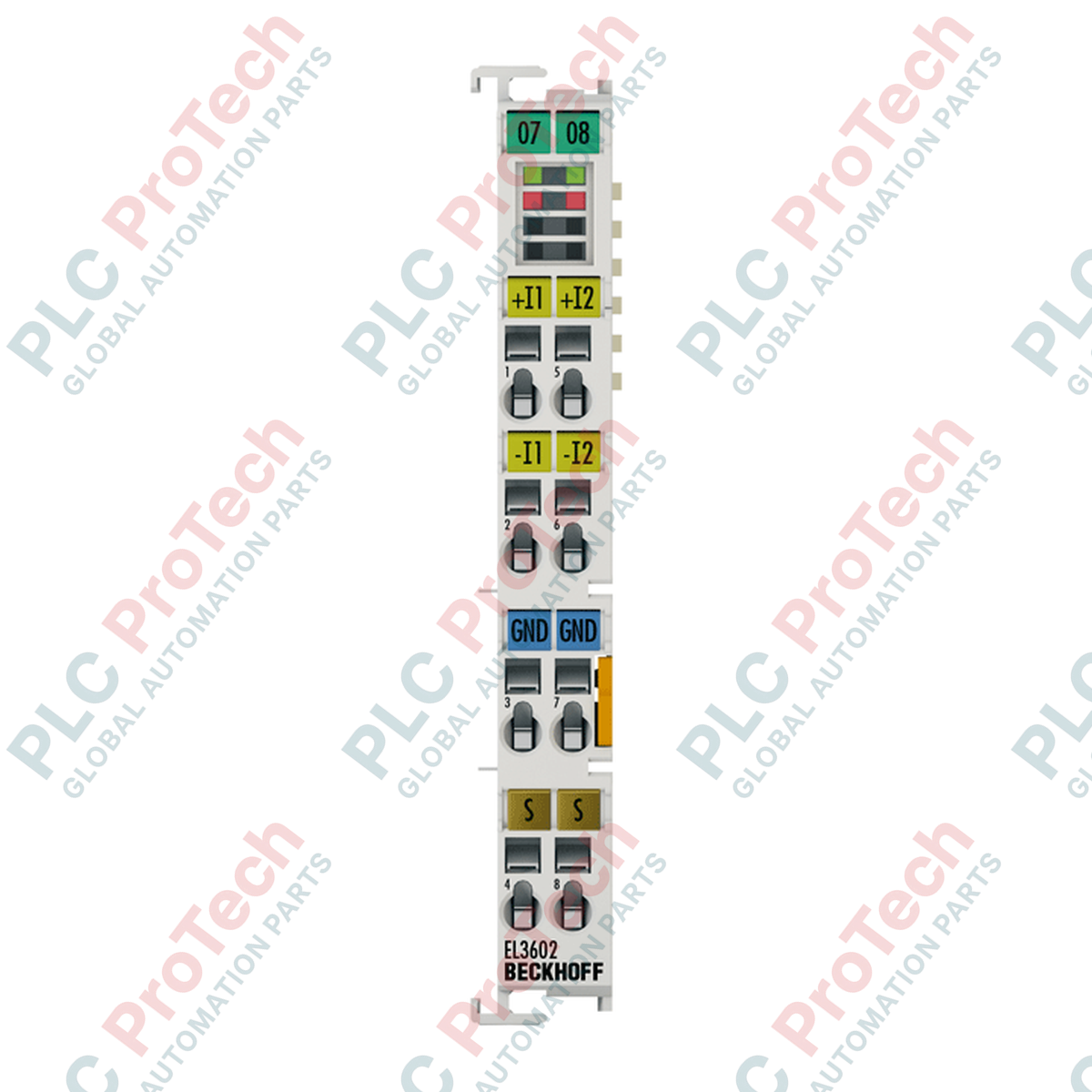

ออกแบบมาสำหรับการวัดแรงดันความแม่นยำสูงภายในโครงสร้างระบบควบคุมอัตโนมัติ Beckhoff EL3602 เป็นเทอร์มินัลอินพุตอนาล็อกแบบสองช่องที่ทำงานบนโปรโตคอล EtherCAT โมดูลความแม่นยำสูงนี้ประมวลผลสัญญาณอินพุตแบบดิฟเฟอเรนเชียลในช่วงแรงดันที่ผู้ใช้กำหนดค่าได้หลายช่วง พร้อมมอบความละเอียด 24 บิตที่เชื่อถือได้ให้แก่ระบบควบคุมส่วนกลาง ด้วยการปรับให้เหมาะกับการใช้งานที่ต้องการความเที่ยงตรงของสัญญาณสูงเป็นพิเศษ จึงมาพร้อมการแยกทางไฟฟ้าและตัวกรองในตัวที่มีประสิทธิภาพ เพื่อจัดการสัญญาณรบกวนทางไฟฟ้าในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง
| พารามิเตอร์ข้อมูลจำเพาะ | ค่า |
|---|---|
| ผู้ผลิต | Beckhoff |
| ซีรีส์รุ่น | EL3602 (ซีรีส์เทอร์มินัล EtherCAT) |
| จำนวนอินพุต | 2 (ดิฟเฟอเรนเชียล) |
| ช่วงแรงดันสัญญาณ | -10 ถึง +10 V, -5 ถึง +5 V, -2.5 ถึง +2.5 V, -1.25 ถึง +1.25 V |
| ความละเอียด | 24 บิต (รวมบิตเครื่องหมาย) |
| ความต้านทานภายใน | มากกว่า 200 kOhm |
| ความถี่จำกัดของตัวกรองอินพุต | 3 kHz |
| การใช้กระแสของ E-bus | โดยทั่วไป 190 mA |
| แรงดันโหมดร่วม (Ucm) | สูงสุด 35 V |
| การลดทอนสัญญาณรบกวนข้ามช่อง | มากกว่า 60 dB |
| การแยกทางไฟฟ้า | 500 V (แรงดัน E-bus / สัญญาณ) |
| อุณหภูมิในการทำงาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95 เปอร์เซ็นต์ ไม่ควบแน่น |
| ระดับการป้องกัน | IP20 |
| การรับรองและเครื่องหมาย | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc) |
| ขนาดตัวเครื่อง | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนักโมดูลสุทธิ | 60 g |
| น้ำหนักจัดส่ง (คำนวณ) | 0.15 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 120 มม. x 80 มม. x 25 มม. |
| ประเทศผู้ผลิต | เยอรมนี |
| จุดต่อเทอร์มินัล | การกำหนดสัญญาณ (ช่อง 1) | จุดต่อเทอร์มินัล | การกำหนดสัญญาณ (ช่อง 2) |
|---|---|---|---|
| 1 | อินพุต + | 2 | อินพุต + |
| 5 | อินพุต - | 6 | อินพุต - |
| 3 | ชีลด์ | 7 | ชีลด์ |
| 4 | กราวด์อนาล็อก (AGND) | 8 | กราวด์อนาล็อก (AGND) |
เมื่อเปลี่ยนหรือนำ EL3602 ไปใช้งานร่วมกับระบบ ให้ตรวจสอบเวอร์ชันซอฟต์แวร์ TwinCAT และไฟล์คำอธิบายอุปกรณ์ EtherCAT (ESI) ที่ใช้งานอยู่ EL3602 รองรับการกำหนดค่าแบบไดนามิกผ่านตัวแปร CoE (CAN over EtherCAT) ตรวจสอบให้แน่ใจว่าระบบรุ่นเก่าซึ่งออกแบบมาสำหรับ EL3602-0010 รุ่นทางเลือกที่ผ่านการสอบเทียบแล้ว ได้รับการตรวจสอบด้วย เนื่องจากค่าสเกลและค่าสัมประสิทธิ์การสอบเทียบในโปรแกรม PLC แตกต่างกัน เมื่อใช้งานโมดูล EL หลายตัว ให้ตรวจสอบว่ากระแส E-bus รวมไม่เกินขีดจำกัดของคัปเปลอร์หรือขั้วต่อจ่ายไฟ โดย EL3602 ใช้กระแสจาก E-bus อย่างต่อเนื่อง 190 mA
แรงดันไฟฟ้าโหมดร่วม (Ucm) ต้องควบคุมให้ต่ำกว่า 35 V อย่างเคร่งครัดเมื่อเทียบกับกราวด์ E-bus ภายใน เพื่อป้องกันข้อผิดพลาดในการวัดและความเสียหายที่อาจเกิดขึ้น วงจรกราวด์เป็นสาเหตุหลักของการลอยในงานประยุกต์ 24 บิต หากวัดแหล่งแรงดันไฟฟ้าแบบลอย ต้องตรวจสอบให้แน่ใจว่าขั้ว AGND เชื่อมต่อกับจุดอ้างอิงระบบที่สะอาดและเสถียร เพื่อป้องกันไม่ให้อินพุตแบบดิฟเฟอเรนเชียลลอยเข้าสู่ภาวะอิ่มตัว นอกจากนี้ หลังจากจ่ายไฟให้ตู้ควบคุมแล้ว ควรปล่อยให้ระบบปรับเสถียรภาพทางความร้อนเป็นเวลา 15 นาที เพื่อให้แหล่งอ้างอิงภายในเข้าสู่สมดุลและรักษาเสถียรภาพของความละเอียด 24 บิต
ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์สำหรับสัญญาณแอนะล็อกทั้งหมด ควรต่อชีลด์เข้ากับขั้วต่อโดยตรง (ขั้วต่อ 3 หรือ 7) เพื่อประสิทธิภาพความถี่สูงที่ดีที่สุด ในสภาพแวดล้อมที่มีสัญญาณรบกวนสูง ให้ใช้ตัวจัดการระบบ TwinCAT เพื่อเปิดใช้งานตัวกรองแบบร่องความถี่ 50 Hz หรือ 60 Hz ภายในรีจิสเตอร์ CoE ของโมดูล ตัวกรองนี้ช่วยลดทอนสัญญาณรบกวนจากสายไฟฟ้าได้อย่างมาก และรักษาค่าความคลาดเคลื่อนในการวัดที่ต่ำมากเป็นพิเศษของโมดูล
คำเตือนสำคัญอย่างยิ่ง
ตัดแยกแหล่งจ่ายไฟของสถานี EtherCAT ทั้งหมดก่อนติดตั้งหรือถอดขั้วต่อทุกครั้ง หากไม่ตัดไฟ E-bus อาจทำให้พินหน้าสัมผัสภายในเสียหาย หรือทำให้การสื่อสารของระบบขัดข้อง
จัดแนวขั้วต่อเข้ากับราง DIN ขนาด 35 มม. (เป็นไปตาม EN 60715) แล้วเลื่อนไปล็อกเข้ากับโมดูลที่อยู่ติดกันโดยใช้ช่องคู่และข้อต่อแบบมีเดือยล็อก
ดันขั้วต่อไปด้านหน้าจนสไลด์ล็อกสีส้มดีดเข้าล็อกบนรางอย่างแน่นหนา
เสียบไขควงปากแบนเข้าไปในช่องเปิดของขั้วต่อแบบสปริงเพื่อเดินสายไฟ ตัวนำแบบแกนเดี่ยวหรือแบบตีเกลียว (0.08 ถึง 2.5 mm2, AWG 28-14) ต้องปอกฉนวนให้มีความยาว точно 8 ถึง 9 มม.
ตรวจสอบสถานะการเชื่อมต่อโดยใช้ไฟ LED ในตัวก่อนจ่ายไฟเลี้ยงระบบเต็มรูปแบบ
