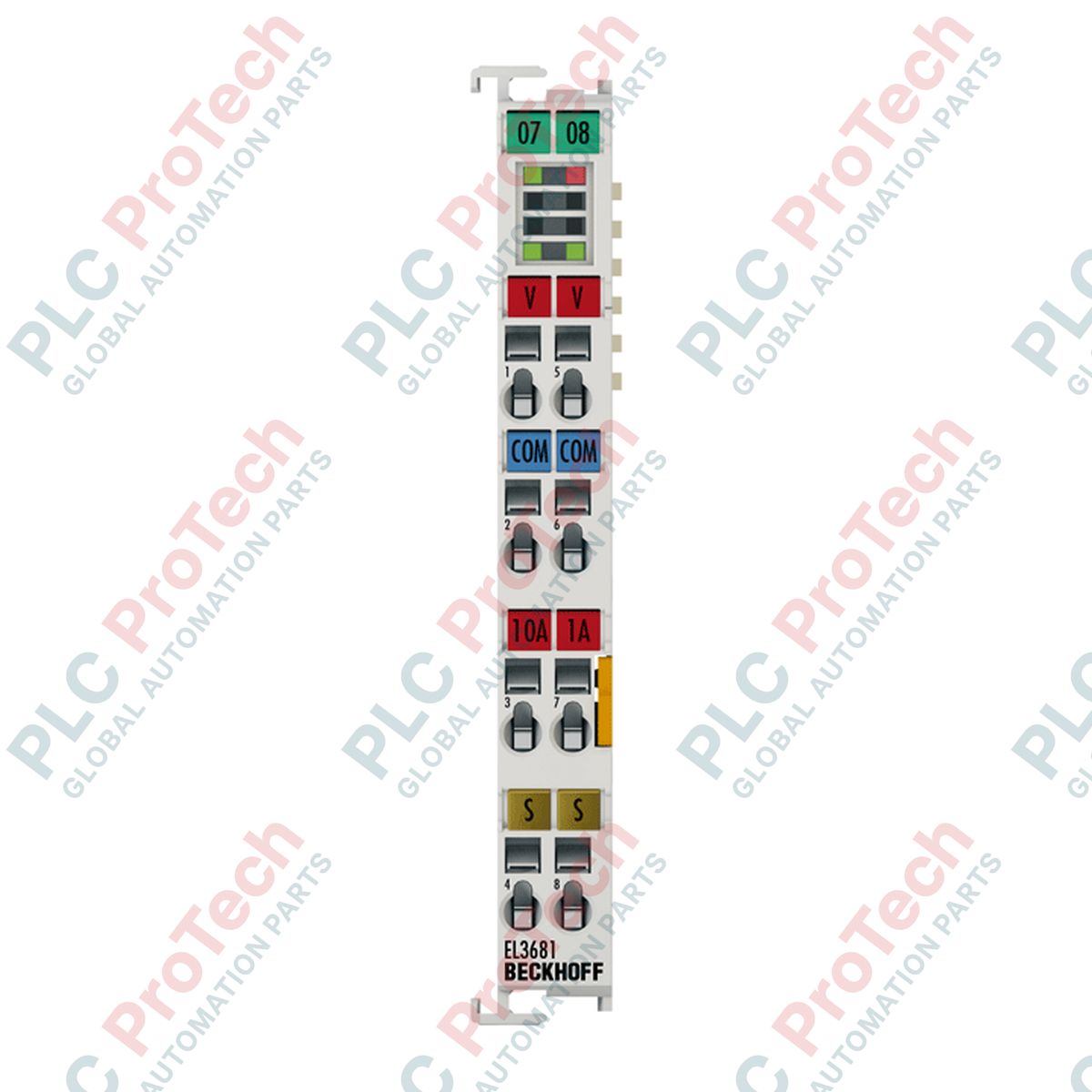

EL3681 EtherCAT Terminal ได้รับการออกแบบมาสำหรับการวัดทางไฟฟ้าที่มีความแม่นยำสูง ทำหน้าที่เป็นมัลติมิเตอร์ดิจิทัลในตัว ช่วยให้สามารถวัดค่าทางไฟฟ้า AC และ DC ได้โดยตรงภายในสถานี I/O EtherCAT มาตรฐาน เทอร์มินัลอินพุตแอนะล็อก 1 ช่องนี้รองรับแรงดันสัญญาณสูงสุด 300 V AC/DC และกระแสสูงสุด 10 A จึงเหมาะอย่างยิ่งสำหรับการใช้งานตรวจสอบกำลังไฟฟ้าและโหลดอย่างครอบคลุม
โมดูลนี้รองรับการเลือกช่วงการวัดทั้งแบบแมนนวลและอัตโนมัติ ครอบคลุมช่วงการวัดแรงดันไฟฟ้าหลายช่วง (300 mV ถึง 300 V) และกระแสไฟฟ้า (100 mA ถึง 10 A) โดยใช้กระบวนการวัดขั้นสูง EL3681 จะคำนวณค่าเฉลี่ยเลขคณิตสำหรับสัญญาณ DC และคำนวณค่า RMS จริง (รากที่สองของค่าเฉลี่ยกำลังสอง) สำหรับสัญญาณ AC ข้อมูลจะถูกส่งโดยตรงไปยังคอนโทรลเลอร์ผ่านภาพกระบวนการขนาด 32 บิต เพื่อการวิเคราะห์ที่มีความแม่นยำสูง
| ผู้ผลิต | Beckhoff |
| หมายเลขชิ้นส่วน / รุ่น | EL3681 |
| ประเภทผลิตภัณฑ์ | เทอร์มินัล EtherCAT (อินพุตแอนะล็อก 1 ช่อง มัลติมิเตอร์) |
| ช่องการวัด | แรงดันไฟฟ้า 1 ค่า หรือกระแสไฟฟ้า 1 ค่า (10 A / 1 A) |
| ช่วงการวัด (แรงดันไฟฟ้า) | 300 mV, 3 V, 30 V, 300 V AC/DC (สูงสุด 300 V) |
| ช่วงการวัด (กระแส) | 100 mA, 1 A, 10 A ผ่านเส้นทางกระแสสูง (สูงสุด 10 A) |
| ความละเอียด | 18 บิต + เครื่องหมายในแต่ละช่วงการวัด |
| ข้อผิดพลาดในการวัด | ความคลาดเคลื่อนในการวัดแรงดันไฟฟ้ากระแสตรง 0.01% ที่ 40 องศาเซลเซียส |
| ความต้านทานภายใน | 3 mOhm / 0.2 Ohm / 12.5 MOhm (ขึ้นอยู่กับช่วง) |
| เวลาแปลงสัญญาณ | ตั้งไว้ที่ 0.5 วินาที (1 วินาทีระหว่างการสลับช่วง); ต่ำสุด 65 มิลลิวินาที |
| การใช้กระแสไฟของ E-bus | โดยทั่วไป 150 mA |
| การแยกทางไฟฟ้า | 1500 V (E-bus / ศักย์ไฟฟ้าภาคสนาม) |
| ความกว้างอิมเมจกระบวนการ | ข้อมูลกระบวนการ 32 บิต, ควบคุม/สถานะ 16 บิต |
| วัสดุตัวเรือน | โพลีคาร์บอเนต (ตัวเรือนขนาดกะทัดรัดพร้อมไฟ LED แสดงสัญญาณ) |
| ระดับการป้องกัน | IP20 |
| ขนาด (กว้าง x สูง x ลึก) | 12 มม. x 100 มม. x 68 มม. |
| น้ำหนัก | ประมาณ 70 กรัม |
| อุณหภูมิขณะทำงาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 95% ไม่ควบแน่น |
| พารามิเตอร์การเชื่อมต่อ | ข้อมูลจำเพาะ |
|---|---|
| วิธีการเดินสาย | การกดสปริงด้วยไขควง (ตัวนำแกนเดี่ยว ยืดหยุ่น หรือมีปลอกปลายสาย) |
| ขนาดหน้าตัดสายแกนเดี่ยว/สายตีเกลียว | 0.08 ถึง 2.5 มม² (AWG 28 ถึง 14) |
| ขนาดหน้าตัดสายพร้อมปลอกปลายสาย | 0.14 ถึง 1.5 มม² (AWG 26 ถึง 16) |
| ความยาวการปอกสาย | 8 ถึง 9 มม. |
| ความสามารถในการรับกระแสของหน้าสัมผัสกำลัง | สูงสุด 10 A |
เทอร์มินัล EtherCAT EL3681 ออกแบบมาสำหรับติดตั้งโดยตรงบนราง DIN ขนาด 35 มม. ที่เป็นไปตามมาตรฐาน EN 60715 การติดตั้งแบบเรียงชิดด้านข้างทำได้อย่างมั่นคงด้วยกลไกการเชื่อมต่อแบบร่องคู่และเดือยที่ผสานรวมอยู่ ตรวจสอบให้แน่ใจว่าตำแหน่งติดตั้งมีการระบายความร้อนเพียงพอ เพื่อรักษาอุณหภูมิขณะทำงานให้อยู่ในช่วง -25 ถึง +60 องศาเซลเซียส สำหรับการเดินสาย ให้ใช้ระยะปอกสายที่ถูกต้อง 8 ถึง 9 มม. เพื่อให้หน้าสัมผัสยึดสายภายในขั้วต่อสปริงแน่นหนา
