Manufacturer: BECKHOFF
Product No.: ER2349-0021
Country of origin:เยอรมนี
Product Type: โมดูล I/O EtherCAT
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months

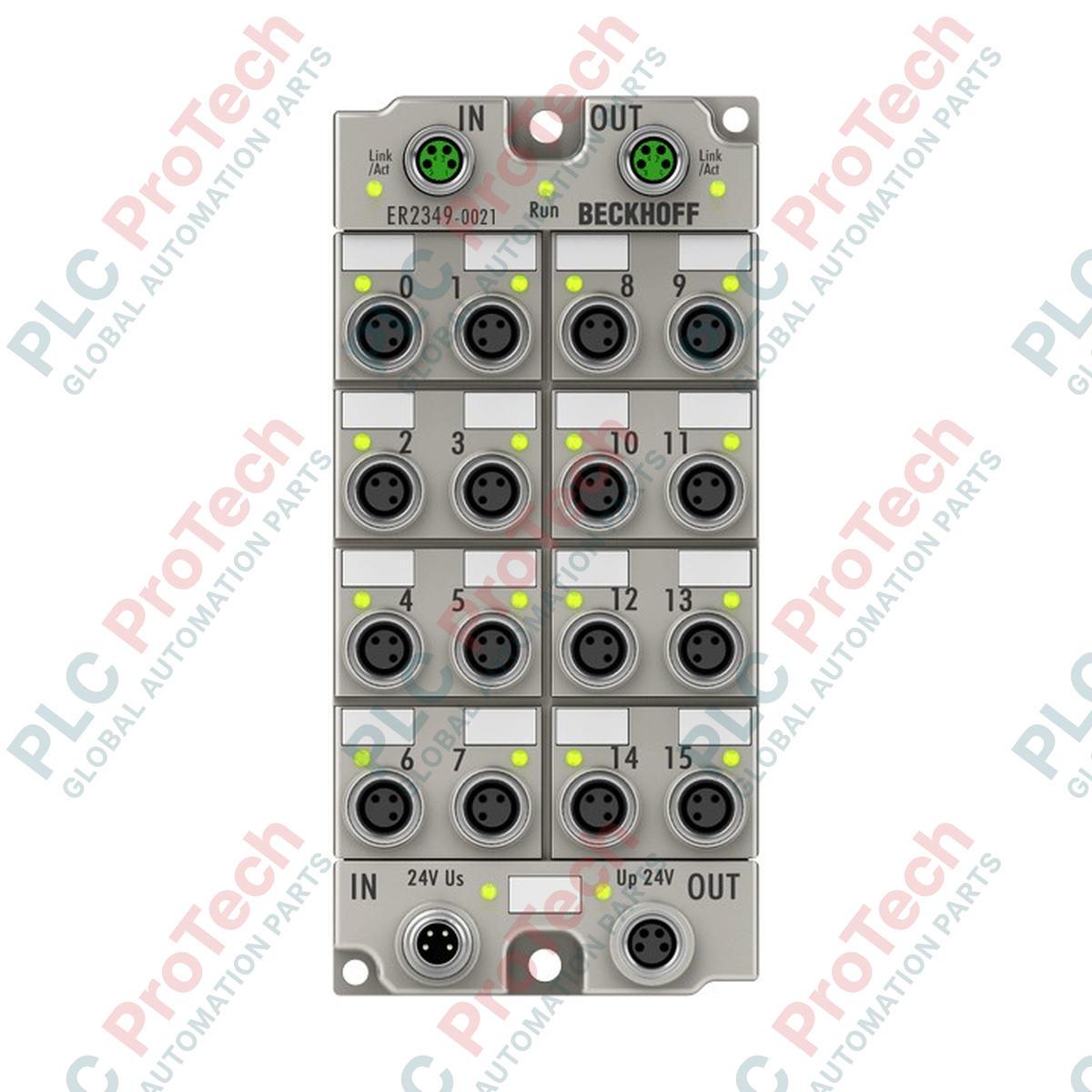

การติดตั้งภาคสนามแบบกระจายศูนย์โดยไม่ต้องใช้ตู้ควบคุมทำได้ง่ายขึ้นด้วย EtherCAT Box ER2349-0021 โมดูลที่แข็งแรงและมีระดับการป้องกัน IP67 นี้รองรับสัญญาณดิจิทัลสูงสุด 16 สัญญาณ โดยแต่ละสัญญาณสามารถกำหนดค่าแยกกันให้เป็นอินพุตหรือเอาต์พุตได้ ทำงานด้วยโปรโตคอล EtherCAT ประสิทธิภาพสูง และเชื่อมต่อโดยตรงกับเซนเซอร์และแอคชูเอเตอร์ภาคสนามผ่านซ็อกเก็ต M8 ขนาดกะทัดรัดชนิดขันสกรู การออกแบบอเนกประสงค์นี้เหมาะสำหรับระบบอุตสาหกรรมที่มีพื้นที่จำกัดและต้องการการเดินสัญญาณ I/O ความหนาแน่นสูงโดยตรงในสภาพแวดล้อมที่สมบุกสมบัน
| ผู้ผลิต | BECKHOFF |
| หมายเลขชิ้นส่วน / รุ่น | ER2349-0021 |
| โปรโตคอล | EtherCAT |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 2 ช่อง แบบมีชีลด์ ชนิดขันสกรู |
| มาตรฐานข้อกำหนด | EN 61131-2, ประเภท 1/3 |
| จำนวนช่องสัญญาณ | อินพุตหรือเอาต์พุตดิจิทัล 16 จุด กำหนดค่าได้ |
| การเชื่อมต่ออินพุต/เอาต์พุต | M8 x 1, 3 พิน, เข้ารหัสแบบ A |
| เวลาตัวกรองอินพุต | 10 us |
| แรงดันสัญญาณ "0" | -3 ถึง +5 V |
| แรงดันสัญญาณ "1" | 11 ถึง 30 V, กระแสอินพุต 6 mA (EN 61131-2, ประเภท 3) |
| แหล่งจ่ายเซนเซอร์ | จากแรงดันแหล่งจ่ายโหลด สูงสุด 0.5 A ป้องกันการลัดวงจรรวม |
| ประเภทโหลด | โหลดแบบโอห์มมิก โหลดเหนี่ยวนำ โหลดหลอดไฟ |
| แรงดันโหลดพิกัด | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง ป้องกันการลัดวงจรแยกอิสระต่อช่อง ผลรวม 4 A |
| เวลาในการสวิตช์ | โดยทั่วไป TON: 60 us, โดยทั่วไป TOFF: 300 us |
| กระแสลัดวงจร | โดยทั่วไป 1.5 A |
| กระแสไฟเลี้ยงเสริม | โดยทั่วไป 20 mA + โหลด |
| การใช้กระแสไฟจาก US | 130 mA |
| การเชื่อมต่อแหล่งจ่ายไฟ | ไฟจ่ายเข้า: ช่องเสียบตัวผู้ M8 1 ช่อง, 4 พิน; การเชื่อมต่อไฟจ่ายต่อพ่วง: ช่องเสียบตัวเมีย M8 1 ช่อง, 4 พิน |
| การแยกทางไฟฟ้า | 500 V |
| อุณหภูมิในการทำงาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ความทนทานต่อการสั่นสะเทือนและแรงกระแทก | เป็นไปตาม EN 60068-2-6 / EN 60068-2-27 |
| ภูมิคุ้มกันและการแพร่กระจายคลื่นรบกวนทาง EMC | เป็นไปตาม EN 61000-6-2 / EN 61000-6-4 |
| ระดับการป้องกัน | IP65 / IP66 / IP67 (เป็นไปตาม EN 60529) |
| น้ำหนัก | ประมาณ 450 กรัม |
| อินเทอร์เฟซการเชื่อมต่อ | ข้อมูลจำเพาะ / ประเภท |
|---|---|
| บัส EtherCAT | ช่องเสียบ M8 จำนวน 2 ช่อง, มีชีลด์, การเชื่อมต่อแบบสกรู |
| อินพุต/เอาต์พุตดิจิทัล | M8 x 1 จำนวน 16 ช่อง, 3 พิน, เข้ารหัสแบบ A |
| ไฟจ่ายเข้า | ช่องเสียบตัวผู้ M8 1 ช่อง, 4 พิน |
| ไฟจ่ายต่อพ่วง | ช่องเสียบตัวเมีย M8 1 ช่อง, 4 พิน |
ตรวจสอบให้แน่ใจว่า EtherCAT Box รุ่น ER2349-0021 ยึดติดกับพื้นผิวเรียบอย่างแน่นหนาโดยใช้รูยึดสกรูในตัว ขันสายเชื่อมต่อ M8 ทั้งหมดด้วยค่าแรงบิดตามที่กำหนด เพื่อคงไว้ซึ่งการป้องกันทางกายภาพระดับ IP65/66/67 ของอุปกรณ์ เดินสายเครือข่ายควบคุมและสายไฟฟ้ากำลังสูงแยกคนละเส้นทาง เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า เชื่อมต่อระบบบัสเข้ากับกราวด์ผ่านจุดต่อสายดินในตัว
